DE202007002943U1

DE202007002943U1 - tool holder

Info

Publication number: DE202007002943U1
Application number: DE202007002943U
Authority: DE
Original assignee: Individual
Current assignee: Individual
Priority date: 2006-03-31
Filing date: 2007-02-28
Publication date: 2007-05-31
Anticipated expiration: 2017-03-01
Also published as: TW200736018A; TWI314502B; US20070227987A1

Abstract

Werkzeughalterung mit:
einer Platte (10), die eine Öffnung (17, 17b) und ein erstes Eingriffselement (15, 15', 15a, 15b) aufweist,
einem Werkzeug-Aufnahmeelementes (30) mit einem Werkzeuge-Aufnahmeabschnitt (31), der einen Hohlraum (33) bildet, der so angepasst ist, dass er ein Werkzeug (40) aufnimmt, wobei das Werkzeug-Aufnahmeelement ferner ein zweites Eingriffselement (32, 32', 32a, 32b) aufweist und lösbar an der Platte montiert ist, wobei der Werkzeug-Aufnahmeabschnitt sich durch die Öffnung der Platte hindurch erstreckt, und
einer Klappe (20), die sich von der Platte (10) aus erstreckt, wobei die Klappe relativ zu der Platte zwischen einer Nicht-Eingriffsposition, in der sie von dem Körper außer Eingriff ist, und einer Eingriffsposition bewegbar ist, in der sie im Eingriff mit der Platte ist, wobei die Klappe ein drittes Eingriffselement (21, 21', 21a, 21b) aufweist, das lösbar im Eingriff mit dem ersten Eingriffselement (15, 15', 15a, 15b) und dem zweiten Eingriffselement (32, 32', 32a,...Tool holder with:
a plate (10) having an opening (17, 17b) and a first engaging element (15, 15 ', 15a, 15b),
a tool receiving member (30) having a tool receiving portion (31) defining a cavity (33) adapted to receive a tool (40), the tool receiving member further comprising a second engaging member (32, 32); 32 ', 32a, 32b) and is detachably mounted to the plate, wherein the tool-receiving portion extends through the opening of the plate, and
a flap (20) extending from the plate (10), the flap being movable relative to the plate between a disengaged position in which it is disengaged from the body and an engaged position in which it contacts the plate Engagement with the plate, the flap having a third engagement member (21, 21 ', 21a, 21b) releasably engaged with the first engagement member (15, 15', 15a, 15b) and the second engagement member (32, 32 ', 32a, ...

Description

Die Erfindung betrifft eine Werkzeughalterung und insbesondere eine Werkzeughalterung, an der ein Werkzeug zu Verkaufszwecken befestigt werden kann.The The invention relates to a tool holder and in particular a Tool holder to which a tool attached for sales purposes can be.

Die taiwanesische Gebrauchsmusterveröffentlichung Nr.313940 offenbart eine Schraubenschlüsselhalterung mit einer Platte und einer Halteplatte, die sich von einer Seite der Platte aus erstreckt und relativ zu der Platte schwenkbar ist. Die Platte weist einen Schlitz auf, und die Halteplatte meist einen Haken an ihrem distalen Ende zum lösbaren Eingriff mit dem Schlitz der Platte auf. Die Halteplatte weist einen Halteabschnitt auf und definiert einen Raum zum Aufnehmen eines verjüngten Abschnitts eines Schraubenschlüssels, wobei der größere Kopfbereich oder der größere Endbereich des Schraubenschlüssels auf dem Halteabschnitt ruht. Jedoch kann eine derartige Schraubenschlüssel-Halterung nicht zum Halten von Schraubenschlüsseln oder anderen Werkzeugen ohne einen verjüngten Abschnitt verwendet werden.The Taiwanese utility model publication No. 3,139,440 discloses a wrench holder with a plate and a holding plate extending from one side of the plate and is pivotable relative to the plate. The plate has a Slit on, and the retaining plate usually has a hook on its distal End to the releasable Engage with the slot of the plate. The holding plate has a Holding section and defines a space for receiving a tapered Section of a wrench, the larger head area or the larger end area of the wrench resting on the holding section. However, such a wrench holder not for holding wrenches or other tools without a tapered section be used.

Die taiwanesische Gebrauchsmusterveröffentlichung Nr.334750 offenbart eine Werkzeughalterung mit einer Platte, die eine Aufhäng-Öffnung an ihrem oberen Ende aufweist. An dem unteren Abschnitt der Platte ist eine Hülse ausgebildet, die lösbar mit einem eckigen Loch einer Steckschlüssel-Nuss verbunden sein kann, zum Anbringen der Nuss an der Platte. Jedoch kann eine derartige Werkzeughalterung nur mit Nüssen verwendet werden.The Taiwanese utility model publication No. 3,347,50 discloses a tool holder with a plate, the a hanger opening on has its upper end. At the bottom of the plate is a sleeve formed, the solvable can be connected to a square hole of a socket nut, for attaching the nut to the plate. However, such a Tool holder only with nuts be used.

Eine Werkzeughalterung gemäß der Erfindung weist eine Platte, ein Werkzeug-Aufnahmeelemente und eine Klappe auf, die sich von der Platte aus erstreckt. Die Platte weist eine Öffnung und zumindest ein erstes Eingriffselement auf. Das Werkzeug-Aufnahmeelement weist einen Werkzeug-Aufnahmeabschnitt auf, der einen Hohlraum zum Aufnehmen eines Werkzeugs definiert. Das Werkzeug-Aufnahmeelement weist ferner zumindest ein zweites Eingriffselement auf. Das Werkzeug-Aufnahmeelement ist lösbar an der Platte montiert, wobei der Werkzeug-Aufnahmeabschnitt sich durch die Öffnung der Platte erstreckt. Vorzugsweise ist hierbei die äußere Kontur des Werkzeug-Aufnahmeabschnitts an die Form der Öffnung der Platte angepasst. Dem entsprechend kann die Öffnung eckig oder auch rund ausgebildet sein. Die Klappe ist relativ zu der Platte bewegbar zwischen einer Nicht-Eingriffsposition, in welcher sie außer Eingriff von der Platte ist, und einer Eingriffsposition, in welcher sie im Eingriff mit der Platte ist. Die Klappe weist zumindest ein drittes Eingriffselement auf, das lösbar in Eingriff mit dem ersten Eingriffselement und dem zweiten Eingriffselement gebracht werden kann.A Tool holder according to the invention has a plate, a tool receiving elements and a flap on, which extends from the plate. The plate has an opening and at least a first engagement element. The tool receiving element has a tool receiving portion on, which defines a cavity for receiving a tool. The tool receiving element further comprises at least a second Engaging element on. The tool-receiving element is detachable the plate mounted, wherein the tool-receiving portion is through the opening the plate extends. Preferably, in this case, the outer contour the tool-receiving portion adapted to the shape of the opening of the plate. Accordingly, the opening be formed angular or round. The flap is relative to the plate movable between a non-engagement position, in which she except Is engagement of the plate, and an engagement position in which she is engaged with the plate. The flap has at least one third engagement element releasably engaged with the first Engagement element and the second engagement member are brought can.

Wenn die Klappe in der Eingriffsposition ist, ist zumindest ein Teil des Werkzeug-Aufnahmeelements sicher zwischen der Platte und der Klappe angeordnet, wobei das dritte Eingriffselement im Eingriff mit dem ersten und dem zweiten Eingriffselement ist und wobei der Hohlraum durch die Klappe verschlossen ist.If the flap is in the engaged position is at least a part of the tool receiving member securely between the plate and the Flap arranged, wherein the third engagement element engages with the first and the second engagement element and wherein the cavity closed by the flap.

Der Hohlraum des Werkzeug-Aufnahmeelementes kann ein oder mehrere Werkzeuge mit unterschiedlichen Formen und Typen aufnehmen. Damit können Werkzeuge ohne einen verjüngten Abschnitt und/oder Steckschlüssel-Nüsse in dem Hohlraum des Werkzeug-Aufnahmeelementes aufgenommen werden. Das Werkzeug-Aufnahmeelement bildet eine Struktur, die das aufzunehmende Werkzeug wie zum Beispiel ein Netz oder ein Käfig umgibt. Vorzugsweise ist der Werkzeug- Aufnahmeabschnitt ein geschlossener Behälter mit einem Flansch aus einem transparenten Kunststoff, sodass das in dem Behälter aufgenommene Werkzeug gut von außen zu sehen ist. Das erste, das zweite und das dritte Eingriffselement stellen ferner eine zuverlässige Diebstahlsicherung bereit.Of the Cavity of the tool-receiving element can be one or more tools with different shapes and types. This can be tools without a rejuvenated Section and / or socket nuts in the Cavity of the tool-receiving element are added. The Tool-receiving element forms a structure that the male Surrounding tools such as a net or a cage. Preferably the tool receiving section a closed container with a flange made of a transparent plastic, so the in the container recorded tool is good to see from the outside. The first, the second and third engagement elements also provide a reliable anti-theft device ready.

In einem Beispiel weist das erste Eingriffselement der Platte zwei Vorsprünge auf, an den beiden Seiten der Öffnung der Platte, wobei das zweite Eingriffselement des Werkzeug-Aufnahmeelementes zwei Aufnahmebereiche an dem Flansch zum Aufnehmen der Vorsprünge aufweist und das dritte Eingriffselement der Klappe zwei Schlitze zum Aufnehmen und Halten der Vorsprünge und der Aufnahmebereiche aufweist.In In one example, the first engagement element of the plate has two projections on, on both sides of the opening the plate, wherein the second engagement element of the tool-receiving element two Receiving areas on the flange for receiving the projections and the third engagement member of the flap has two slots for receiving and holding the projections and the receiving areas.

In einem anderen Beispiel weist das erste Eingriffselement der Platte einen im Wesentlichen U-förmigen Vorsprung auf, der die Öffnung der Platte umgibt, wobei das zweite Eingriffselement einen im Wesentlichen U-förmigen Aufnahmebereich zum Aufnehmen des Vorsprungs aufweist und das dritte Eingriffselement der Klappe einen im Wesentlichen U-förmigen Schlitz zum Aufnehmen und Halten des Vorsprungs und des Aufnahmebereichs aufweist.In In another example, the first engaging element of the plate a substantially U-shaped Ahead of the opening surrounds the plate, wherein the second engagement element is a substantially U-shaped Receiving area for receiving the projection and the third engagement element the flap has a substantially U-shaped slot for receiving and holding the projection and the receiving area.

Vorzugsweise weist das Werkzeug-Aufnahmeelement einen Körper mit einer Öffnung auf. Der Werkzeug-Aufnahmeabschnitt erstreckt sich von dem Körper aus. Der Aufnahmebereich ist an dem Körper ausgebildet. Der Hohlraum ist in Kommunikation mit der Öffnung des Körpers. Mit anderen Worten ist an der offenen Seite des Aufnahmebehälters ein Flansch in einer Ebene ausgebildet.Preferably The tool receiving element has a body with an opening. The tool receiving section extends from the body out. The receiving area is formed on the body. The cavity is in communication with the opening of the body. In other words, on the open side of the receptacle is a flange formed in one plane.

In einem weiteren Beispiel wird das erste Eingriffselement der Platte aus jeweils zumindest einem Schlitz auf zwei Seiten der Öffnung gebildet, wobei das zweite Eingriffselement des Werkzeug-Aufnahmeelements auch zumindest zwei Schlitze aufweist und das dritte Eingriffselement der Klappe zumindest zwei Vorsprünge aufweist, die sich durch die Schlitze des Werkzeug-Aufnahmeelements und durch die Platte hindurch erstrecken.In another example, the first engagement member of the plate is formed from at least one slot on each of two sides of the opening, the second engagement member of the tool receiving member also having at least two slots and the third engagement member of the flap has at least two projections which extend through the slots of the tool-receiving member and through the plate therethrough.

Vorzugsweise weist das Werkzeug-Aufnahmeelement einen flachen Körper mit einer Öffnung auf. Der Werkzeug-Aufnahmeabschnitt erstreckt sich von dem Körper aus. Die Schlitze des Werkzeug-Aufnahmeelementes sind in dem Körper definiert. Der Hohlraum ist in Kommunikation mit der Öffnung des Körpers.Preferably The tool-receiving element with a flat body an opening. The tool receiving section extends from the body out. The slots of the tool receiving element are defined in the body. The cavity is in communication with the opening of the body.

Vorzugsweise weist die Platte ferner einen ausgesparten Bereich zum Aufnehmen des Körpers von dem Werkzeug-Aufnahmeelement auf.Preferably the plate further has a recessed area for receiving of the body of the tool receiving element on.

In noch einem anderen Beispiel ist die Öffnung der Platte kreisförmig und das erste Eingriffselement der Platte weist einen ringförmigen Vorsprung auf, der die Öffnung der Platte umgibt. Ferner weist das zweite Eingriffselement einen ringförmigen Aufnahmebereich zum Aufnehmen des ringförmigen Vorsprungs und das dritte Eingriffselement der Klappe weist einen ringförmigen Schlitz zum Aufnehmen und Halten des ringförmigen Vorsprungs und des ringförmigen Aufnahmebereich auf. Vorzugsweise weist das Werkzeug-Aufnahmeelement einen Körper mit einer kreisförmigen Öffnung auf. Der Werkzeug-Aufnahmeabschnitt erstreckt sich von dem Körper aus, der ringförmige Aufnahmebereich ist an dem Körper ausgebildet und der Hohlraum ist in Kommunikation mit der kreisförmigen Öffnung des Körpers.In Yet another example is the opening of the plate circular and the first engagement element of the plate has an annular projection, the opening surrounding the plate. Furthermore, the second engagement element has a annular Receiving area for receiving the annular projection and the third Engagement element of the flap has an annular slot for receiving and Holding the annular Tab and the annular Recording area on. Preferably, the tool receiving element a body with a circular opening. The tool receiving section extends from the body out, the annular Recording area is on the body formed and the cavity is in communication with the circular opening of the Body.

Vorzugsweise weist die Platte ferner ein Verriegelungs-Loch auf und die Klappe weist ferner einen Schnapphaken zum Eingriff mit dem Loch auf.Preferably The plate also has a locking hole and the flap further faces a snap hook for engagement with the hole.

Vorzugsweise weist die Platte ferner einen Anschlag auf, der sich von einer Wand aus erstreckt, welche das Verriegelungs-Loch bildet, um zu verhindern, dass der Haken außer Eingriff von dem Loch kommt.Preferably the plate also has a stop extending from a wall out, which forms the locking hole to prevent that the hook except Intervention comes from the hole.

Vorzugsweise weist die Platte ferner eine Aufhäng-Öffnung auf.Preferably the plate also has a hang-up opening.

Vorzugsweise weist die Platte ferner einen Bezeichnungsabschnitt auf.Preferably Further, the disc has a label portion.

Vorzugsweise ist die Klappe integral mit der Platte ausgebildet und relativen zu einer unteren Seite bzw. einer seitlichen Seite der Platte schwenkbar.Preferably the flap is integral with the plate and relative pivotable to a lower side or a lateral side of the plate.

Andere Aufgaben, Vorteile und neue Merkmale der Erfindung werden aus der folgenden detaillierten Beschreibung ersichtlicher, wenn sie im Zusammenhang mit den anhängenden Zeichnungen gesehen werden.Other Objects, advantages and novel features of the invention will become apparent from the The following detailed description will be more apparent when in the Related to the attached Drawings are seen.

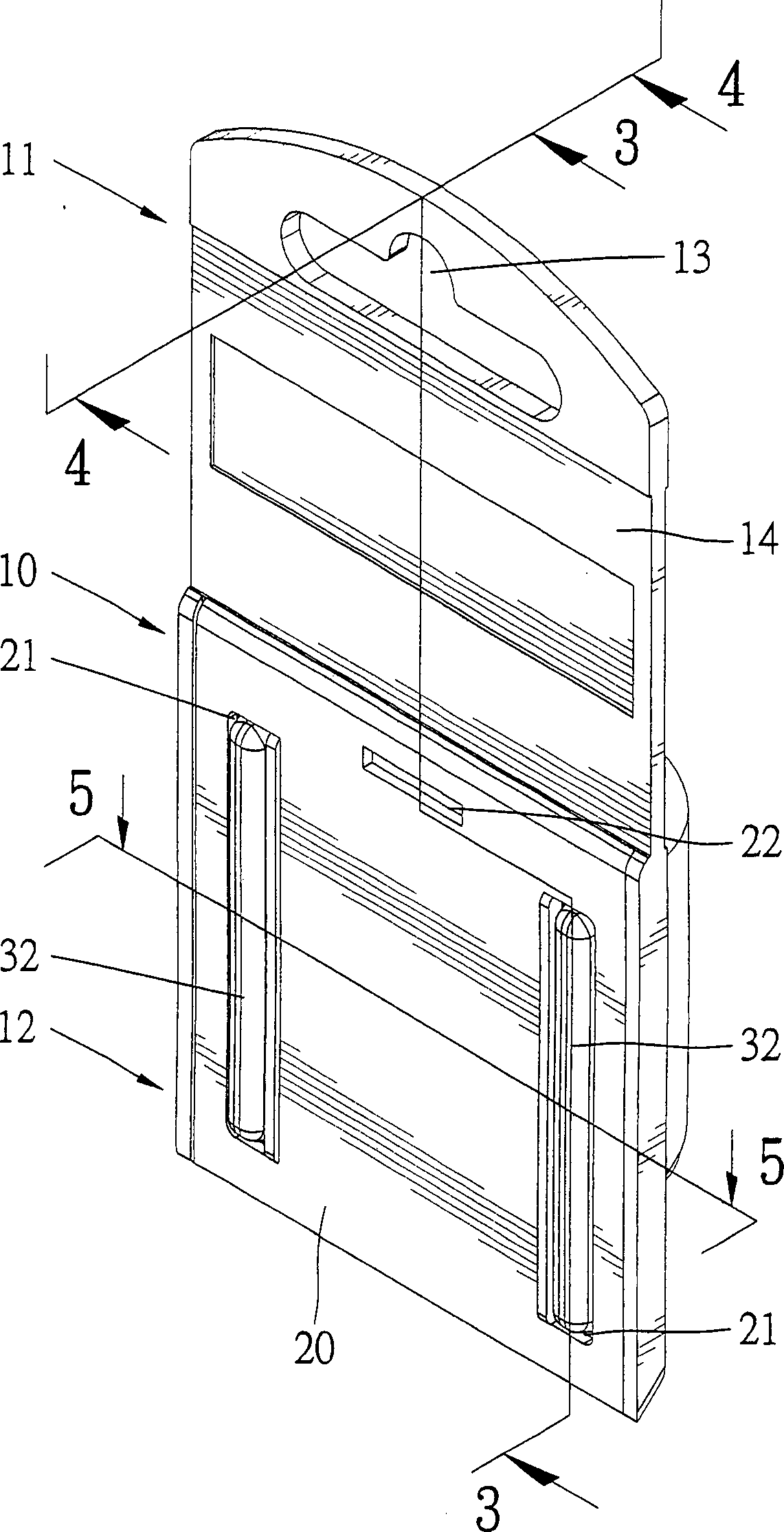

1 ist eine perspektivische Ansicht einer ersten Ausführungsform einer Werkzeughalterung gemäß der Erfindung. 1 is a perspective view of a first embodiment of a tool holder according to the invention.

2 ist eine perspektivische Explosionsansicht der ersten Ausführungsform der Werkzeughalterung gemäß der Erfindung. 2 is an exploded perspective view of the first embodiment of the tool holder according to the invention.

3 ist eine Schnittansicht entlang der Ebene 3-3 in 1. 3 is a sectional view taken along the plane 3-3 in 1 ,

4 ist eine Schnittansicht entlang der Ebene 4-4 in 1. 4 is a sectional view taken along the plane 4-4 in 1 ,

5 ist eine Schnittansicht entlang der Ebene 5-5 in 1. 5 is a sectional view taken along the plane 5-5 in 1 ,

6 ist eine perspektivische Ansicht, die eine Verwendung der ersten Ausführungsform der Werkzeughalterung gemäß der Erfindung zeigt. 6 FIG. 12 is a perspective view showing a use of the first embodiment of the tool holder according to the invention. FIG.

7 ist eine perspektivische Explosionsansicht einer zweiten Ausführungsform der Werkzeughalterung gemäß der Erfindung. 7 is an exploded perspective view of a second embodiment of the tool holder according to the invention.

8 ist eine Schnittansicht der zweiten Ausführungsform der Werkzeughalterung gemäß der Erfindung. 8th is a sectional view of the second embodiment of the tool holder according to the invention.

9 ist eine perspektivische Ansicht einer dritten Ausführungsform der Werkzeughalterung gemäß der Erfindung. 9 is a perspective view of a third embodiment of the tool holder according to the invention.

10 ist eine perspektivische Explosionsansicht der dritten Ausführungsform der Werkzeughalterung gemäß der Erfindung. 10 is an exploded perspective view of the third embodiment of the tool holder according to the invention.

11 ist eine perspektivische Explosionsansicht einer vierten Ausführungsform der Werkzeughalterung gemäß der Erfindung. 11 is an exploded perspective view of a fourth embodiment of the tool holder according to the invention.

12 ist eine perspektivische Explosionsansicht einer fünften Ausführungsform der Werkzeughalterung gemäß der Erfindung. 12 is an exploded perspective view of a fifth embodiment of the tool holder according to the invention.

Bezugnehmend auf die 1 bis 6 weist eine erste Ausführungsform einer Werkzeughalterung gemäß der Erfindung eine Platte 10 und ein Werkzeug-Aufnahmeelement 30 auf. Ein Werkzeug kann in dem Werkzeug-Aufnahmeelement 30 aufgenommen werden, welches anschließend mit der Platte 10 verbunden wird.Referring to the 1 to 6 For example, a first embodiment of a tool holder according to the invention comprises a plate 10 and a tool receiving element 30 on. A tool may be in the tool receiving element 30 be recorded, which subsequently with the plate 10 is connected.

Die Platte 10 weist ein erstes Ende 11 auf, in welchem ein Aufhäng-Loch 13 definiert ist. Das erste Ende 11 weist ferner einen Bezeichnungsabschnitt auf, in welchem Marken, Markennamen, Größe und/oder Typ des Werkzeugs, etc. vorgesehen sein können. Die Platte 10 weist ferner ein zweites Ende 12 auf, das zumindest ein Eingriffselement 15, eine rechteckige Öffnung 17 und ein Loch 16 aufweist. In diesem Beispiel weist die Platte 10 zwei Eingriffselemente 15 in der Form von länglichen Vorsprüngen auf, jeweils an zwei Seiten der Öffnung 17, und der Schlitz 16 ist über der Öffnung 17 angeordnet. Ferner weist die Platte 10 einen ausgesparten bzw. tiefer liegenden Bereich 19 in einer Seite davon auf, in welchem die Öffnung 17 definiert ist und an welchem die Vorsprünge 15 ausgebildet sind.The plate 10 has a first end 11 on which a hang hole 13 is defined. The first end 11 also has a designation section, in which brands, brand names, size and / or type of the tool, etc. may be provided. The plate 10 also has a second end 12 on, the at least one engaging element 15 , a rectangular opening 17 and a hole 16 having. In This example shows the plate 10 two engagement elements 15 in the form of elongate protrusions, each on two sides of the opening 17 , and the slot 16 is over the opening 17 arranged. Furthermore, the plate has 10 a recessed area 19 in a side of it, in which the opening 17 is defined and on which the projections 15 are formed.

Das Werkzeug-Aufnahmeelement 30 ist aus einem transparenten Material hergestellt und weist einen Körper bzw. Flansch 34 und einen Aufnahmeabschnitt 31 auf, der einen Hohlraum 33 zum Aufnehmen eines Werkzeugs definiert, das für einen möglichen Käufer durch den transparenten Aufnahmeabschnitt 31 hindurch sichtbar ist. Das Werkzeug-Aufnahmeelement 30 weist ferner zumindest ein zweites Eingriffselement 32 auf. In diesem Beispiel weist der Körper 34 eine Öffnung 35 auf, der Aufnahmeabschnitt 31 erstreckt sich von dem Körper 34 und der Hohlraum 33 ist in Kommunikation mit der Öffnung 35. Ferner weist das Werkzeug-Aufnahmeelement 30 zwei zweite Eingriffselemente 32 in der Form von länglichen Aufnahmebereichen jeweils an zwei Seiten der Öffnung 35 auf.The tool receiving element 30 is made of a transparent material and has a body or flange 34 and a receiving section 31 on top of a cavity 33 for picking up a tool intended for a potential buyer through the transparent receiving section 31 is visible through. The tool receiving element 30 also has at least one second engagement element 32 on. In this example, the body points 34 an opening 35 on, the recording section 31 extends from the body 34 and the cavity 33 is in communication with the opening 35 , Furthermore, the tool receiving element 30 two second engagement elements 32 in the form of elongate receiving areas on each of two sides of the opening 35 on.

Einer Klappe 20 ist integral mit dem zweiten Ende 12 der Platte 10 ausgebildet und relativ zu der Platte 10 schwenkbar. Die Klappe 20 weist zumindest ein drittes Eingriffselement 21 auf. In diesem Beispiel weist die Klappe 20 zwei Eingriffselemente 21 in der Form von Schlitzen auf. Die Klappe 20 weist ferner einen Haken 22 zum lösbaren Eingriff mit dem Loch 16 der Platte 10 auf.A flap 20 is integral with the second end 12 the plate 10 formed and relative to the plate 10 pivotable. The flap 20 has at least a third engagement element 21 on. In this example, the flap is pointing 20 two engagement elements 21 in the form of slits. The flap 20 also has a hook 22 for detachable engagement with the hole 16 the plate 10 on.

Bei einer Verwendung wird ein Werkzeug 40 durch die Öffnung 35 in dem Hohlraum 33 des Werkzeug-Aufnahmeelementes 30 platziert und der Werkzeug-Aufnahmeabschnitt 31 des Werkzeug-Aufnahmeelementes 30 wird dann durch die Öffnung 17 eingesetzt, bis die Vorsprünge 15 des Körpers 10 in den Aufnahmebereichen 32 des Werkzeug-Aufnahmeelementes 30 aufgenommen sind. Es wird angemerkt, dass der flache Körper 34 des Werkzeug-Aufnahmeelementes 30 in dem ausgesparten Bereich 19 der Platte 10 aufgenommen ist, wodurch eine Gestaltung mit niedrigem Profil geschaffen wird. Anschließend wird die Klappe 20 von einer Nicht-Eingriffsposition (siehe 2) nach oben in eine Eingriffsposition geschwenkt, in welcher der Haken 23 im Eingriff mit dem Loch 16 der Platte 10 ist (siehe 3 und 4), wodurch eine weitere relative Bewegung zwischen der Klappe 20 und der Platte 10 verhindert wird. Es wird angemerkt, dass die jeweiligen Vorsprünge 15 des Körpers 10 und die jeweiligen Aufnahmebereiche 32 des Werkzeug-Aufnahmeelementes 30 sich durch die jeweiligen Schlitze 21 der Klappe 20 hindurch erstrecken und damit in ihrer Position fixiert werden, wie in 5 dargestellt. Damit wird das Werkzeug-Aufnahmeelement 30 zuverlässig an der Platte 10 gehalten, wobei eine Diebstahlsicherung geschaffen wird, während die gewünschte Sichtbarkeit bereitgestellt wird, um einen möglichen Käufer anzuziehen.When used becomes a tool 40 through the opening 35 in the cavity 33 of the tool receiving element 30 placed and the tool receiving section 31 of the tool receiving element 30 is then through the opening 17 used until the projections 15 of the body 10 in the reception areas 32 of the tool receiving element 30 are included. It is noted that the flat body 34 of the tool receiving element 30 in the recessed area 19 the plate 10 is received, creating a low-profile design is created. Then the flap 20 from a non-engagement position (see 2 ) is pivoted upwards into an engagement position in which the hook 23 engaged with the hole 16 the plate 10 is (see 3 and 4 ), causing a further relative movement between the flap 20 and the plate 10 is prevented. It is noted that the respective projections 15 of the body 10 and the respective recording areas 32 of the tool receiving element 30 through the respective slots 21 the flap 20 extend through and thus fixed in position, as in 5 shown. This will be the tool-receiving element 30 reliable on the plate 10 maintaining an anti-theft device while providing the desired visibility to attract a potential buyer.

Bezugnehmend auf die 3 und 4 erstreckt sich ein Anschlag 18 von einer Wand aus, die das Loch 16 begrenzt, um ein unerwünschtes Lösen des Hakens 22 der Klappe 20 von dem Loch 16 zu verhindern, was die Diebstahlsicherung unterstützt.Referring to the 3 and 4 extends a stop 18 from a wall showing the hole 16 limited to an undesirable release of the hook 22 the flap 20 from the hole 16 to prevent what the theft protection supports.

Bezugnehmend auf 5 ist der Werkzeug-Aufnahmeabschnitt 31 durch die Klappe 20 verschlossen. Genauer gesagt, ist der Flansch 34 des Werkzeug-Aufnahmeelementes 30 sicher zwischen der Platte 10 und der Klappe 20 eingeklemmt. Ferner sind die jeweiligen Vorsprünge 15 des Körpers 10 und die jeweiligen Aufnahmebereiche 32 des Werkzeug-Aufnahmeelementes 30 passend in den jeweiligen Schlitzen 21 der Klappe 20 aufgenommen. Das Risiko des Lösens des Werkzeug-Aufnahmeelementes 30 von der Platte 10 ist verhindert.Referring to 5 is the tool receiving section 31 through the fold 20 locked. More precisely, the flange is 34 of the tool receiving element 30 safely between the plate 10 and the flap 20 trapped. Further, the respective projections 15 of the body 10 and the respective recording areas 32 of the tool receiving element 30 fitting in the respective slots 21 the flap 20 added. The risk of loosening the tool receiving element 30 from the plate 10 is prevented.

Bezugnehmend auf die 6 kann der Hohlraum 33 des Werkzeug-Aufnahmeelementes 30 ein oder mehrere Werkzeuge 40 (in diesem Beispiel ist nur eines dargestellt) mit verschiedenen Formen und Typen aufnehmen. Damit können Werkzeuge ohne einen verjüngten Abschnitt und Nüsse in dem Hohlraum 33 des Werkzeug-Aufnahmeelementes 30 aufgenommen werden. Ferner ist der Werkzeug-Aufnahmeabschnitt 31 transparent, um eine Sichtbarkeit zu schaffen.Referring to the 6 can the cavity 33 of the tool receiving element 30 one or more tools 40 (in this example only one is shown) with different shapes and types. This allows tools without a tapered section and nuts in the cavity 33 of the tool receiving element 30 be recorded. Further, the tool receiving portion 31 transparent to create visibility.

Die 7 und 8 illustrieren eine zweite Ausführungsform der Werkzeughalterung gemäß der Erfindung, die von der ersten Ausführungsform modifiziert ist. In dem dargestellten Beispiel haben die ersten Eingriffselemente des Körpers 10 die Forum von zwei Schlitzen 15' auf jeder Seite der Öffnung 17, die zweiten Eingriffselemente des Werkzeug-Aufnahmeelementes 30 haben die Forum von zwei Schlitzen 32' in jeder Seite des Werkzeug-Aufnahmeelementes 30 und die dritten Eingriffselemente der Klappe 20 haben die Forum von vier Vorsprüngen 21'. Bezugnehmend auf die 8, nachdem die Klappe 20 geschwenkt ist und der Haken 92 der Klappe 20 im Eingriff mit dem Loch 16 der Platte 10 ist, erstrecken sich die jeweiligen Vorsprünge 21' durch die jeweiligen Schlitze 32' des Werkzeug-Aufnahmeelementes 30 und durch die jeweiligen Schlitze 15' der Platte 10. das Werkzeug-Aufnahmeelementes 30 ist zuverlässig mit der Platte 10 verbunden und wird sicher durch die Klappe 20 an Ort und Stelle gehalten, welche gleichzeitig den Hohlraum 33 des Werkzeug-Aufnahmeelementes 30 verschließt.The 7 and 8th illustrate a second embodiment of the tool holder according to the invention modified from the first embodiment. In the illustrated example, the first engagement elements of the body 10 the forum of two slots 15 ' on each side of the opening 17 , the second engagement elements of the tool-receiving element 30 have the forum of two slots 32 ' in each side of the tool receiving element 30 and the third engagement elements of the flap 20 have the forum of four tabs 21 ' , Referring to the 8th after the flap 20 is pivoted and the hook 92 the flap 20 engaged with the hole 16 the plate 10 is, the respective projections extend 21 ' through the respective slots 32 ' of the tool receiving element 30 and through the respective slots 15 ' the plate 10 , the tool receiving element 30 is reliable with the plate 10 connected and will be safe by the flap 20 held in place, which at the same time the cavity 33 of the tool receiving element 30 closes.

Die 9 und 10 illustrieren eine dritte Ausführungsform der Werkzeughalterung gemäß der Erfindung, die von der ersten Ausführungsform modifiziert ist. In dieser Ausführungsform erstreckt sich die Klappe 20 von einer seitlichen Seite der Platte 10 anstelle von der unteren Seite der Platte 10 aus. Einer Verwendung der Werkzeughalterung in dieser Ausführungsform ist im Wesentlichen die gleiche wie die der obigen Ausführungsformen und die gleichen Effekte werden erzielt. Es wird angemerkt, dass dieser Ausführungsform modifiziert werden kann, um die Anordnung der Schlitze 32' in dem Werkzeug-Aufnahmeelementes 30, die Schlitze 15' der Platte 10 und die Vorsprünge 21' der Klappe 20 aus der zweiten Ausführungsform aufzuweisen.The 9 and 10 illustrate a third embodiment of the tool holder according to the invention modi of the first embodiment is ficiated. In this embodiment, the flap extends 20 from a lateral side of the plate 10 instead of the bottom side of the plate 10 out. Use of the tool holder in this embodiment is substantially the same as that of the above embodiments, and the same effects are achieved. It is noted that this embodiment can be modified to accommodate the arrangement of the slots 32 ' in the tool receiving element 30 , the slots 15 ' the plate 10 and the projections 21 ' the flap 20 from the second embodiment.

11 illustriert eine vierte Ausführungsform der Werkzeughalterung gemäß der Erfindung, die von der ersten Ausführungsform modifiziert ist. In dieser Ausführungsform weist die Platte 10 einen im Wesentlichen U-förmigen Vorsprung 15a auf, der die Öffnung 17 umgibt, der Körper 34 des Werkzeug-Aufnahmeelementes 30 weist einen im Wesentlichen U-förmigen Aufnahmebereich 32 auf und die Klappe 20 weist einen im wesentlichen U-förmigen Schlitz 21a auf. Eine Verwendung der Werkzeughalterung dieser Ausführungsform ist im Wesentlichen die gleiche wie die der obigen Ausführungsformen und die gleichen Effekte werden erzielt. 11 illustrates a fourth embodiment of the tool holder according to the invention modified from the first embodiment. In this embodiment, the plate 10 a substantially U-shaped projection 15a on, the opening 17 surrounds, the body 34 of the tool receiving element 30 has a substantially U-shaped receiving area 32 on and the flap 20 has a substantially U-shaped slot 21a on. Use of the tool holder of this embodiment is substantially the same as that of the above embodiments, and the same effects are achieved.

12 zeigt eine fünfte Ausführungsform der Werkzeughalterung gemäß der Erfindung, die von der ersten Ausführungsform modifiziert ist. In dieser Ausführungsform weist die Platte 10 eine kreisförmige Öffnung 17b und einen ringförmigen Vorsprung 15b auf, der die kreisförmige Öffnung 17b umgibt, der Körper 34 des Werkzeug-Aufnahmeelementes 30 weist eine kreisförmige Öffnung 35b und einen ringförmigen Aufnahmebereich 32b auf und die Klappe 20 weist einen ringförmigen Schlitz 21b auf. Eine Verwendung der Werkzeughalterung gemäß dieser Ausführungsform ist im Wesentlichen die gleiche wie die der obigen Ausführungsformen und die gleichen Effekte werden erzielt. 12 shows a fifth embodiment of the tool holder according to the invention, which is modified from the first embodiment. In this embodiment, the plate 10 a circular opening 17b and an annular projection 15b on top of the circular opening 17b surrounds, the body 34 of the tool receiving element 30 has a circular opening 35b and an annular receiving area 32b on and the flap 20 has an annular slot 21b on. Use of the tool holder according to this embodiment is substantially the same as that of the above embodiments, and the same effects are achieved.

Obwohl spezifische Ausführungsformen illustriert und beschrieben wurden sind zahlreiche Modifikationen und Variationen weiterhin möglich, ohne sich von dem Umfang der Erfindung zu entfernen. Der Umfang der Erfindung wird durch die anhängenden Ansprüche begrenzt.Even though specific embodiments Illustrated and described are numerous modifications and variations still possible without departing from the scope of the invention. The scope the invention is characterized by the appended claims limited.

Zusammenfassend ist gemäß der Erfindung insbesondere vorgesehen: eine Werkzeughalterung weist eine Platte 10, ein Werkzeug-Aufnahmeelement 30 und eine Klappe 20 auf, die sich von der Platte aus erstreckt. Die Platte weist eine Öffnung 17, 17b und ein erstes Eingriffselement 15, 15', 15a, 15b auf. Das Werkzeug-Aufnahmeelement weist einen Aufnahmeabschnitt 31 auf, der einen Hohlraum 33 zum Aufnehmen eines Werkzeugs 40 definiert. Das Werkzeug-Aufnahmeelement weist ferner ein zweites Eingriffselement 32, 32', 32a, 32b auf. Das Werkzeug-Aufnahmeelement ist lösbar an der Platte montiert und der Werkzeug-Aufnahmeabschnitt erstreckt sich durch die Öffnung der Platte hindurch. Die Klappe ist relativ zu der Platte zwischen einer Nicht-Eingriffsposition und einer Eingriffsposition bewegbar. Wenn die Klappe in der Eingriffsposition ist, ist das Werkzeug-Aufnahmeelement sicher zwischen der Platte und der Klappe angeordnet, wobei ein drittes Eingriffselement 21, 21', 21a, 21b an der Klappe im Eingriff mit dem ersten Eingriffselement und dem zweiten Eingriffselement ist und wobei der Hohlraum durch die Klappe verschlossen ist.In summary, according to the invention, in particular provided: a tool holder has a plate 10 , a tool-receiving element 30 and a flap 20 on, which extends from the plate. The plate has an opening 17 . 17b and a first engagement element 15 . 15 ' . 15a . 15b on. The tool receiving element has a receiving portion 31 on top of a cavity 33 for picking up a tool 40 Are defined. The tool receiving member further includes a second engaging member 32 . 32 ' . 32a . 32b on. The tool receiving member is releasably mounted to the plate and the tool receiving portion extends through the opening of the plate. The flap is movable relative to the plate between a disengaged position and an engaged position. When the flap is in the engaged position, the tool receiving member is securely located between the plate and the flap, with a third engagement member 21 . 21 ' . 21a . 21b on the flap is in engagement with the first engaging member and the second engaging member and wherein the cavity is closed by the flap.

Claims

Tool holder with: a plate ( 10 ), which has an opening ( 17 . 17b ) and a first engagement element ( 15 . 15 ' . 15a . 15b ), a tool receiving element ( 30 ) with a tool receiving section ( 31 ), which has a cavity ( 33 ), which is adapted to be a tool ( 40 ), wherein the tool receiving element further comprises a second engagement element ( 32 . 32 ' . 32a . 32b ) and is detachably mounted on the plate, wherein the tool-receiving portion extends through the opening of the plate, and a flap ( 20 ) extending from the plate ( 10 ), wherein the flap is movable relative to the plate between a non-engagement position in which it is disengaged from the body and an engagement position in which it is engaged with the plate, the flap having a third engagement element (Fig. 21 . 21 ' . 21a . 21b ) releasably engaged with the first engagement member (10). 15 . 15 ' . 15a . 15b ) and the second engagement element ( 32 . 32 ' . 32a . 32b ), wherein, when the flap is in the engaged position, the tool receiving member is securely disposed between the plate and the flap, the third engaging element being engaged with the first engaging element and the second engaging element, and wherein the cavity is closed by the flap is.

Tool holder according to claim 1, wherein on two sides of the opening ( 17 ) of the plate ( 10 ) the first engagement element of the plate each have a projection ( 15 ), wherein the second engagement element ( 32 ) of the tool receiving element ( 30 ) two recording areas ( 32 ) for receiving the projections ( 15 ) and wherein the third engagement element of the flap ( 20 ) two slots ( 21 ) for receiving and holding the projections ( 15 ) and the recording areas ( 32 ) having.

Tool holder according to claim 1, wherein the first engagement element of the plate ( 10 ) has a substantially U-shaped projection ( 15a ), which the opening ( 17 ) surrounds the plate, wherein the second engagement element ( 32 ) a Wesentli U-shaped receiving area ( 32a ) for receiving the projection ( 15a ) and wherein the third engagement element of the flap ( 20 ) has a substantially U-shaped slot ( 21a ) for receiving and holding the projection ( 15a ) and the recording area ( 32a ) having.

Tool holder according to one of claims 1 to 3, wherein the tool-receiving element ( 30 ) a body ( 34 ) with an opening ( 35 ), wherein the tool-receiving portion ( 31 ) extends from the body, wherein the receiving portion ( 32 . 32a ) on the body ( 34 ) and wherein the cavity ( 33 ) in communication with the opening ( 35 ) of the body ( 34 ).

Tool holder according to claim 1, wherein the opening ( 17b ) of the plate ( 10 ) is circular, wherein the first engagement element of the plate has an annular projection ( 15b ) having the opening ( 17b ) surrounds the plate, wherein the second engagement element ( 32 ) an annular receiving area ( 32b ) for receiving the annular projection ( 15b ) and wherein the third engagement element of the flap ( 20 ) an annular slot ( 21b ) for receiving and holding the annular projection ( 15b ) and the annular receiving area ( 32b ) having.

Tool holder according to claim 5, wherein the tool receiving element ( 30 ) a body ( 34 ) with a circular opening ( 35b ), wherein the tool-receiving portion ( 31 ) extends from the body, wherein the annular receiving area ( 32b ) on the body ( 34 ) and wherein the cavity ( 33 ) in communication with the circular opening ( 35b ) of the body ( 34 ).

Tool holder according to claim 1, wherein the first engagement element of the plate at least one slot ( 15 ' ) on each of the two sides of the opening ( 17 ), wherein the second engagement element ( 32 ) of the tool receiving element ( 30 ) at least two slots ( 32 ' ) and wherein the third engagement element of the flap ( 20 ) at least two projections ( 21 ' ) extending through the slots ( 15 ' and 32 ' ) of the tool receiving element ( 30 ) and the plate ( 10 ).

Tool holder according to claim 7, wherein the tool receiving element ( 30 ) a body ( 34 ) with an opening ( 35 ), wherein the tool-receiving portion ( 31 ) extends from the body, the slots ( 32 ' ) of the tool receiving element ( 30 ) in the body ( 34 ) and wherein the cavity ( 33 ) in communication with the opening ( 35 ) of the body ( 34 ).

Tool holder according to one of claims 4, 6 and 8, wherein the plate ( 10 ) a recessed area ( 19 ) for receiving the body ( 34 ) of the tool receiving element ( 30 ) having.

Tool holder according to one of the preceding claims, wherein the plate ( 10 ) a hole ( 16 ) and wherein the flap ( 20 ) also has a hook ( 22 ) for engagement with the hole.

Tool holder according to claim 10, wherein the plate ( 10 ) also a stop ( 18 ) extending from a wall which defines the hole (FIG. 16 ) in order to prevent the hook ( 22 ) get out of the hole ( 16 ) releases.

Tool holder according to one of the preceding claims, wherein the flap ( 20 ) integral with the lower side or with a lateral side of the plate ( 10 ) is formed and is pivotable relative to the plate.
