Abstract
本实用新型涉及一种生活用具,特别是一种用于压榨植物或其果实以获取汁液的压汁器。压汁器由压件(1)、承压兜(2)组成,承压兜底部开有多个出汁孔(3),压件包括压杆(4)及与其相连的压板(5),压件通过支点(6)与承压兜连接并形成可绕轴支点(6)转动的轴固定。本实用新型结构简单、牢固,主要受力部位均有加强结构,压汁效果良好,使用方便、省力,且无须特殊能源,特别适合于家庭、厨房使用。
Description
(一)技术领域
本实用新型涉及一种生活用具，特别是一种用于压榨植物或其果实以获取汁液的压汁器。
(二)背景技术
日常生活中常通过挤压、碾碎植物或其果实以获取其汁液、粉碎物作不同的用途。现有的挤压方式，一是将待压物放置在器皿中，然后用棍状物的一端将其压碎，其缺点是费力，且残渣与汁液混在一起，须增加一道分离工序才能满足需要；二是通过电动粉碎机的高速搅拌、粉碎，但是种方式使用成本高(机器、电力等)，而且操作复杂、麻烦，不适用于少量的压榨、碾碎。
(一)发明内容
本实用新型的目的在于克服现有技术的不足之处，提供一种方便、省力、更符合环保要求的压汁器。
本实用新型的任务是这样实现的：压汁器由压件(1)、承压兜(2)组成，承压兜底部开有多个出汁孔(3)，压件包括压杆(4)及与其相连的压板(5)，压件通过支点(6)与承压兜连接并形成可绕轴支点(6)转动的轴固定。
本实用新型结构简单、牢固，主要受力部位均有加强结构，压汁效果良好，使用方便、省力，且无须特殊能源，特别适合于家庭、厨房便用。

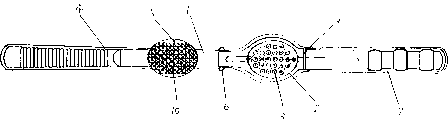

(四)、附图说明：图1是本实用新型闭合状态的主视图。图2是本实用新型开启状态的俯视图。1——压件 2——承压兜3——出汁孔 4——压杆5——压板 6——支点7——手柄 8——加强杆9——加强筋 10——凸点
(五)、具体实施方式
下面结合附图和实施例对本实用新型作进一步说明。
压汁器由压件(1)、承压兜(2)组成，承压兜底部开有多个出汁孔(3)，压件包括压杆(4)及与其相连的压板(5)，压件通过支点(6)与承压兜连接并形成可绕轴支点(6)转动的轴固定。
为方便操作，可将承压兜远离支点的一端伸延成手柄(7)。为使结构更加牢固，可在承压兜与手柄交接处附近设置加强杆(8)；在压杆上设置加强筋(9)。
另外，在压板(5)的工作面设置多个凸点(10)，以增加表面磨擦，减少待压物滑动，并可防止压板变形，从而加强压汁效果。
使用时，开启压汁器，将待压物放入承压兜(2)内，然后抓住手柄(7)向下压，使压汁器闭合。在压板(5)的作用下，待压物碎裂，汁液从出汁孔(3)流出。
Claims (4)
1、一种压汁器，由压件(1)、承压兜(2)组成，承压兜底部开有多个出汁孔(3)，其特征在于压件包括压杆(4)及与其相连的压板(5)，压件通过支点(6)与承压兜连接并形成可绕轴支点(6)转动的轴固定。
2、根据权利要求1所述的压汁器，其特征在于承压兜远离支点的一端伸延形成手柄(7)，承压兜与手柄交接处附近设置加强杆(8)。
3、根据权利要求1或2所述的压汁器，其特征在于压杆上设置加强筋(9)。
4、根据权利要求3所述的压汁器，其特征在于压板(5)的工作面设有多个凸点(10)。
