Abstract
一种用于水下污水处理的增压节能曝气机,其特征是:导气管12一头通过动力座4与电机1连接,另一头通过叶轮室16与混合室21连接,在混合室外侧设置有压水板22,在叶轮室16内装有叶轮19,在导气管内的主轴9上套装有送风轮10,在靠近叶轮室16的主轴上安装有加速导流锥13,主轴9另一头伸入动力座4内经联轴器2、3与电机输出轴连接。该实用新型体积小,占地面积小,不需专设机房和构筑平台,投资少,节能能源,处理效果好,噪音小。
Description
本实用新型涉及一种水下污水处理装置，尤其是增压节能曝气机。
目前，水下污水处理装置是由风机、输气管、曝气头组成，风机位于水池外的陆地上，曝气头设置在水下，风机通过输气管与曝气头连接。该装置体积大，占地面积宽，风机需专用电机房和构筑平台。投资大，能耗多，工作时会产生大量噪音。
本实用新型的目的是提供一种增压节能曝气机，解决成本、占地面积和噪音问题。
本实用新型的具体方案是：制造一种增压节能曝气机，其特征在于：导气管一头通过动力座与电机连接，另一头通过叶轮室与混合室连接，在混合室外侧设置有压水板，在叶轮室内装有叶轮，叶轮的起动轴就是导气管内的主轴，导气管内的主轴上套装有送风轮，在靠近叶轮室的主轴上安装有加速导流锥，加速导流锥的小端与送风轮接触，主轴另一头伸入动力座内经联轴器与电机输出轴连接。
采用上述方案，结构紧凑，体积小，占地面积小(无需专设电机房和构筑平台)，节约能源，噪音小，运行稳定可靠，安装维修方便，操作简单。
下面结合附图及实施例对本实用新型进一步说明：

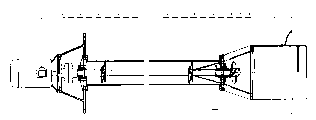

图1是本实用新型的结构示意图。
如图1所示：本实用新型主要由电机1、联轴器2和3、动力座4、上密封盖5、锁紧拼帽6、轴承7、螺栓8、主轴9、送风轮10、螺钉11、导气管12、加速导流锥13、油封14、轴承15、叶轮室16、下密封盖17、油封18、叶轮19、锁紧帽20、混合室21、压水板22组成。本实用新型的结构特征是：导气管12一头通过动力座4与电机1连接，另一头通过叶轮室16与混合室21连接，在混合室21外侧设置有压水板22，在叶轮室16内装有叶轮19，叶轮19的起动轴就是导气管12内的主轴9，导气管内的主轴9上套装有送风轮10，在靠近叶轮室16的主轴9上安装有加速导流锥13，加速导流锥13的小端与送风轮10接触，主轴9另一头伸入动力座4内经联轴器2、3与电机输出轴连接。在图1中，主轴9通过轴承7或15、油封14或18与动力座4及上密封盖5或叶轮室16及下密封盖17连接。送风轮10经螺钉11安装在主轴9的两端。叶轮室16呈梯形，其两腰上部开有进水口，叶轮室16小端与导气管12连接；叶轮室12与混合室21内腔相通。
本实用新型是这样进行工作的：
电机1及动力座4位于水面外，其它部分置于水中。工作时，电机1带动在导气管12的送风轮10高速旋转，通过高速旋转的两级(或多级)送风轮10，进气的流速和压力得到了提高，气流再经加速导流锥13的作用速度得到更进一步提高。同时搅拌推流叶轮19高速旋转，在叶背和叶前中心尾流区产生较强负压，把空气从通过导气直管相关多级空气传动增压加速装置直接吸入。水从叶背进入，水和气在混合室21内混合并被强烈搅拌，混合液在叶了轮19的推力作用上进入混液区，重新被压力水渗透乳化，通过导向分配器形成高速水柱，定向辐射到水池的纵深服务面上。乳化后的空气，因失压迅速分离成微小气泡，从而提高了氧的转移率。
Claims (3)
1.一种增压节能曝气机，其特征在于：导气管(12)一头通过动力座(4)与电机(1)连接，另一头通过叶轮室(16)与混合室(21)连接，在混合室(21)外侧设置有压水板(22)，在叶轮室(16)内装有叶轮(19)，叶轮(19)的起动轴就是导气管(12)内的主轴(9)，导气管内的主轴(9)上套装有送风轮(10)，在靠近叶轮室(16)的主轴(9)上安装有加速导流锥(13)，加速导流锥(13)的小端与送风轮(10)接触，主轴(9)另一头伸入动力座(4)内经联轴器(2、3)与电机输出轴连接。
2.根据权利要求1所述的增压节能曝气机，其特征在于：送风轮(10)经螺钉(11)安装在主轴(9)的两端。
3.根据权利要求1所述的增压节能曝气机，其特征在于：叶轮室(16)呈梯形，其两腰上部开有进水口，叶轮室(16)小端与导气管(12)连接；叶轮室(12)与混合室(21)内腔相通。
