Abstract
本实用新型公开了一种笔,主要包括笔杆和笔芯,其特点是笔杆由两个以上套插在一起的套帽组成,套帽内有空腔,笔芯贯穿插在套帽的空腔中,本实用新型不用刀削,使用方便卫生,没有笔头剩余,可反复装芯使用,不会造成浪费。
Description
本实用新型涉及一种笔，尤其是一种带芯的笔。
目前我们所使用的带芯的笔，大多数为木制笔杆，内有各种笔芯，使用时需对笔杆进行刀削，使笔芯露出，并根据需求对笔芯进行削形，因而使用起来麻烦，木屑和笔芯末也会对环境卫生造成影响，同时随着使用，笔杆逐渐变短，形成笔头，造成浪费。
本实用新型的目的在于提供一种不用刀削笔杆和笔芯，笔杆在使用过程中长度不变，使用方便卫生，没有笔头的套帽笔。
本实用新型的目的是这样实现的，一种套帽笔，它主要由笔杆、笔芯等组成，其特征是笔杆是由两个以上套插在一起的套帽组成，所述的套帽是圆柱体，其前端设有锥形头体，套帽的内腔设有与锥形头体相符的空腔及与笔芯相符的空腔，且两空腔相通。
为了进一步达到本实用新型的目的，还可以是笔杆的末端的最后一个套帽内的空腔是封堵住的，不贯穿套帽。
为了进一步达到本实用新型的目的，还可以是所述的笔芯，其横截面为圆形，也可为多边形，还可为椭圆形。
为了进一步达到本实用新型的目的，其特征是笔杆的末端还可设有一个带橡皮的套帽。
本实用新型与已有技术相比具有以下优点：由于笔杆是由两个以上套帽套插在一起形成，笔芯贯穿装在套帽内空腔中，笔杆尾部的套帽内锥形空腔锥头是封住的，可保证笔芯在使用不会活动，根据需要可拔下套帽露出一定长度的笔芯使用，拔下的套帽可套插在笔杆后部，保证笔杆长度不变，笔芯是根据需求预先制成一定的形状，不必对笔杆和笔芯进行刀削，因而使用方便卫生，不会存在有笔头，没有浪费。
下面结合附图对本实用新型做一步详细说明。

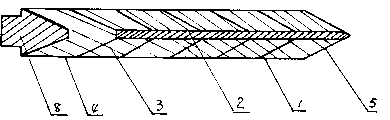

图1为本实用新型一种套帽笔的结构示意图。
图2为套帽的剖面图。
实施例1，一种套帽笔，主要是由木头或塑料等材料制成的8个套帽3套插在一起形成的笔杆1和其内的笔芯2组成，套帽3是圆柱体4，在其前端设有的锥形头体5，套帽3的内腔是由与锥形头体5相符的空腔6及笔芯2相符的空腔7组成，且两个空腔相通，圆形笔芯2贯穿插在空腔7中，笔杆1最后一个套帽3内的空腔7是封住的，可保证在使用过程中笔芯2不会活动，在笔杆1的末端套插一个带有橡皮的套帽8，用于擦除错误。
实施例2，在实施例1的基础上，笔芯2呈三棱体形，贯穿插在三棱形空腔7中。
实施例3，在实施例1的基础上，笔芯3为椭圆形，贯穿插在椭圆形空腔7中。
使用本实用新型一种套帽笔时，可在笔杆1的锥形体头5一端拔下一个套帽3，由于套帽3有一定长度，因而使在笔杆内空腔中的笔芯2露出一段，再拔下后部的带橡皮的套帽8，将套帽3套插在笔杆1的末端，再将带橡皮的套帽8套插在其后，使笔杆1的长度不变，使用露出的笔芯2工作，当笔芯2变短不能使用时，再拔下一个套帽3套插在笔杆1的末端，反复使用，直至笔芯2使用完毕，可再取一根笔芯2装入笔杆1中的空腔中反复使用，带橡皮的套帽8可用于擦除错误。
Claims (4)
1、一种套帽笔，它主要由笔杆(1)、笔芯(2)等组成，其特征是笔杆(1)是由两个以上套插在一起的套帽(3)组成，所述的套帽(3)是圆柱体(4)，其前端设有锥形头体(5)，套帽(3)的内腔设有与锥形头体相符的空腔(6)及与笔芯形状相符的空腔(7)，且两空腔相通。
2、根据权利要求1所述的一种套帽笔，其特征是笔杆(1)的末端的最后一个套帽(3)内的空腔(7)是封堵住的，不贯穿套帽(3)。
3、根据权利要求1所述的一种套帽笔，其特征是所述的笔芯(2)，其横截面为圆形，也可为多边形，还可为椭圆形。
4、根据权利要求1或2或3所述的一种套帽笔，其特征是笔杆(1)的末端还可设有一个带橡皮的套帽(8)。
