Abstract

本实用新型涉及一种便于上料的纺织单面毛圈机，属于毛圈机技术，包括毛圈机本体、组合式套线机构和环形移动上料机构，毛圈机本体的顶部外边侧开设有环形滑槽，环形移动上料机构安装在环形滑槽内，组合式套线机构固定设置在毛圈机本体的外壁上，组合式套线机构的数量为七个，组合式套线机构均位于环形移动上料机构的移动路径下方，组合式套线机构包括固定座和固定杆，固定座焊接在毛圈机本体的外壁上，固定杆焊接在固定座的顶部中心位置处，组合式套线机构还包括可拆卸限位块和穿线环，穿线环通过连接杆焊接在可拆卸限位块的顶部，可拆卸限位块与固定杆的顶部螺纹连接，本实用新型操作简单便捷，灵活度高，自动化程度高，实用性强。

Description

一种便于上料的纺织单面毛圈机

技术领域

本实用新型涉及毛圈机技术领域，特别是涉及一种便于上料的纺织单面毛圈机。

背景技术

纺织品具有悠久的历史，在世界范围内都有其消费市场。随着社会经济的发展，人们的生活水平显著提高，各种服装、织物面料的需求快速增长。我国自古就是纺织大国，棉花、蚕桑等资源丰富，丝绸、棉布等纺织产品种类繁多，现有毛圈编织原理：毛圈组织由底纱和毛圈纱构成，底纱形成纬编组织，毛圈啥形成毛圈线圈的同时，与底纱一起形成纬编组织，毛圈机便是一种编织毛圈的针织机。

在申请号为 CN202121122363.4 的中国实用新型专利中提出一种便于上料的纺织单面毛圈机，通过传动滑轮和吸水海绵的配合使用，能够极大的减小织线与部件的之间摩擦力并对织线加湿，提高织线纤维的收紧度并起到润滑作用，避免织线因过度摩擦而导致断裂的问题，通过吸水棉线和吸水海绵的配合使用，对织线进行加湿，提高织线的韧性，避免织线打结缠绕，在传输最后经过加热管和风扇的干燥后进入针织机内部，提高工作效率。

然而，上述对比文件所提出的单面毛圈机虽然使得织线的强度大大提高，但是在上料时仍然不够快速自动，上料效率低，为此，我们提出一种便于上料的纺织单面毛圈机。

实用新型内容

为克服现有技术存在的技术缺陷，本实用新型提供一种便于上料的纺织单面毛圈机，操作简单便捷，灵活度高，自动化程度高，实用性强。

本实用新型采用的技术解决方案是：包括毛圈机本体、组合式套线机构和环形移动上料机构，所述毛圈机本体的顶部外边侧开设有环形滑槽，所述环形移动上料机构安装在所述环形滑槽内，所述组合式套线机构固定设置在所述毛圈机本体的外壁上，所述组合式套线机构的数量为七个，所述组合式套线机构均位于所述环形移动上料机构的移动路径下方。

优选的，所述组合式套线机构包括固定座和固定杆，所述固定座焊接在所述毛圈机本体的外壁上，所述固定杆焊接在所述固定座的顶部中心位置处，所述组合式套线机构还包括可拆卸限位块和穿线环，所述穿线环通过连接杆焊接在所述可拆卸限位块的顶部，所述可拆卸限位块与所述固定杆的顶部螺纹连接，所述穿线环内开设有穿线孔。

在组合式套线机构实际使用时，将可拆卸限位块拧下后便可将新的线圈套在固定杆上，然后再将线头拉出，从穿线环的底部穿出，使得线头搭在穿线环的顶部，以等待环形移动上料机构的吸取，多个组合式套线机构的设置，能够一次性对多个线圈进行提前放置，大大提高上料效率，自动化程度较高。

优选的，所述环形移动上料机构包括第一卷线器和第二卷线器，所述第一卷线器和所述第二卷线器分别安装在所述环形滑槽的两端，所述环形移动上料机构还包括连接绳和滑动安装座，所述第一卷线器和所述第二卷线器的卷绕端上均设置有所述连接绳，所述滑动安装座的两侧分别通过所述连接绳与所述第一卷线器和所述第二卷线器连接，通过第一卷线器和第二卷线器对连接绳的收卷效果实现对滑动安装座的移动控制，进而对滑动安装座上的各个部件进行位置调节，实现对各个位置上的线圈上料功能。

优选的，所述环形移动上料机构还包括多段式伸缩杆和安装框架，所述滑动安装座滑动设置在所述环形滑槽内，所述多段式伸缩杆固定安装在所述滑动安装座的顶部，所述安装框架设置在所述多段式伸缩杆的伸缩端上，所述环形移动上料机构还包括控制电机和旋转抽取筒，所述控制电机设置于所述安装框架的侧壁上，所述旋转抽取筒位于所述安装框架内，且所述旋转抽取筒的外壁与所述控制电机的输出轴相连接，所述旋转抽气筒的顶部设置有微型抽气泵，在环形移动上料机构实际使用时，先将滑动安装座移动至需要上料的线圈上方，然后通过多段式伸缩杆的伸缩控制旋转抽取筒的高度，再通过控制电机的开启带动旋转抽取筒旋转，使得旋转抽取筒转至竖直方向，使得旋转抽取筒的底部与线圈的线头接触，再开启微型抽气泵使得旋转抽取筒的内腔产生负压，从而将线头吸入，然后控制旋转抽取筒升起后再转至水平，将线头导入至毛圈机本体上便可完成自动上料，操作简单便捷，灵活度较高。

本实用新型的有益效果是：本实用新型通过组合式套线机构将需要纺织的线圈套设在其上，只需人工将线头穿出至顶部，然后在需要使用时，环形移动上料机构能够根据需求灵活的移动至指定线圈上，将线头吸入后送入毛圈机本体上进行编织，操作简单便捷，灵活度高，自动化程度高，实用性强。

附图说明

图1为本实用新型右侧视角下的结构示意图。

图2为本实用新型左侧视角下的结构示意图。

图3为本实用新型中环形移动上料机构右侧视角下的结构示意图。

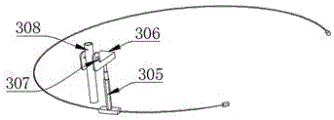

图4为本实用新型中环形移动上料机构左侧视角下的结构示意图。

图5为本实用新型中组合式套线机构俯视角度下的结构示意图。

图6为本实用新型中组合式套线机构仰视角度下的结构示意图。

附图标记说明：图中：1、毛圈机本体；101、环形滑槽；2、组合式套线机构；201、固定座；202、固定杆；203、可拆卸限位块；204、穿线环；205、穿线孔；3、环形移动上料机构；301、第一卷线器；302、第二卷线器；303、连接绳；304、滑动安装座；305、多段式伸缩杆；306、安装框架；307、控制电机；308、旋转抽取筒。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图6所示，本实施例提供一种便于上料的纺织单面毛圈机，包括毛圈机本体1、组合式套线机构2和环形移动上料机构3，毛圈机本体1的顶部外边侧开设有环形滑槽101，环形移动上料机构3安装在环形滑槽101内，组合式套线机构2固定设置在毛圈机本体1的外壁上，组合式套线机构2的数量为七个，组合式套线机构2均位于环形移动上料机构3的移动路径下方。

在本实用新型中，毛圈机本体1作为成熟的现有设备，其具体结构不再赘述，本实用在现有技术的基础上增设了组合式套线机构2和环形移动上料机构3，在本实用新型实际使用时，组合式套线机构2用于将需要纺织的线圈套设在其上，只需人工将线头穿出至顶部，然后在需要使用时，环形移动上料机构3能够根据需求灵活的移动至指定线圈上，将线头吸入后送入毛圈机本体1上进行编织，操作简单便捷，灵活度高，自动化程度高，实用性强。

作为本实用新型的一种技术优化方案，具体如图5和图6所示，组合式套线机构2包括固定座201和固定杆202，固定座201焊接在毛圈机本体1的外壁上，固定杆202焊接在固定座201的顶部中心位置处，组合式套线机构2还包括可拆卸限位块203和穿线环204，穿线环204通过连接杆焊接在可拆卸限位块203的顶部，可拆卸限位块203与固定杆202的顶部螺纹连接，穿线环204内开设有穿线孔205。

在组合式套线机构2实际使用时，将可拆卸限位块203拧下后便可将新的线圈套在固定杆202上，然后再将线头拉出，从穿线环204的底部穿出，使得线头搭在穿线环204的顶部，以等待环形移动上料机构3的吸取，多个组合式套线机构2的设置，能够一次性对多个线圈进行提前放置，大大提高上料效率，自动化程度较高。

作为本实用新型的一种技术优化方案，具体如图3所示，环形移动上料机构3包括第一卷线器301和第二卷线器302，第一卷线器301和第二卷线器302分别安装在环形滑槽101的两端，环形移动上料机构3还包括连接绳303和滑动安装座304，第一卷线器301和第二卷线器302的卷绕端上均设置有连接绳303，滑动安装座304的两侧分别通过连接绳303与第一卷线器301和第二卷线器302连接，通过第一卷线器301和第二卷线器302对连接绳303的收卷效果实现对滑动安装座304的移动控制，进而对滑动安装座304上的各个部件进行位置调节，实现对各个位置上的线圈上料功能。

作为本实用新型的一种技术优化方案，具体如图4所示，环形移动上料机构3还包括多段式伸缩杆305和安装框架306，滑动安装座304滑动设置在环形滑槽101内，多段式伸缩杆305固定安装在滑动安装座304的顶部，安装框架306设置在多段式伸缩杆305的伸缩端上，环形移动上料机构3还包括控制电机307和旋转抽取筒308，控制电机307设置于安装框架306的侧壁上，旋转抽取筒308位于安装框架306内，且旋转抽取筒308的外壁与控制电机307的输出轴相连接，旋转抽取筒308的顶部设置有微型抽气泵。

在环形移动上料机构3实际使用时，先将滑动安装座304移动至需要上料的线圈上方，然后通过多段式伸缩杆305的伸缩控制旋转抽取筒308的高度，再通过控制电机307的开启带动旋转抽取筒308旋转，使得旋转抽取筒308转至竖直方向，使得旋转抽取筒308的底部与线圈的线头接触，再开启微型抽气泵使得旋转抽取筒308的内腔产生负压，从而将线头吸入，然后控制旋转抽取筒308升起后再转至水平，将线头导入至毛圈机本体1上便可完成自动上料，操作简单便捷，灵活度较高。

以上显示和描述了本发明创造的基本原理和主要特征及本发明的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本发明创造精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。

Claims (8)

1.一种便于上料的纺织单面毛圈机，其特征在于：包括毛圈机本体（1）、组合式套线机构（2）和环形移动上料机构（3），所述毛圈机本体（1）的顶部外边侧开设有环形滑槽（101），所述环形移动上料机构（3）安装在所述环形滑槽（101）内，所述组合式套线机构（2）固定设置在所述毛圈机本体（1）的外壁上，所述组合式套线机构（2）的数量为七个，所述组合式套线机构（2）均位于所述环形移动上料机构（3）的移动路径下方。

2.根据权利要求1所述的一种便于上料的纺织单面毛圈机，其特征在于：所述组合式套线机构（2）包括固定座（201）和固定杆（202），所述固定座（201）焊接在所述毛圈机本体（1）的外壁上，所述固定杆（202）焊接在所述固定座（201）的顶部中心位置处。

3.根据权利要求2所述的一种便于上料的纺织单面毛圈机，其特征在于：所述组合式套线机构（2）还包括可拆卸限位块（203）和穿线环（204），所述穿线环（204）通过连接杆焊接在所述可拆卸限位块（203）的顶部。

4.根据权利要求3所述的一种便于上料的纺织单面毛圈机，其特征在于：所述可拆卸限位块（203）与所述固定杆（202）的顶部螺纹连接，所述穿线环（204）内开设有穿线孔（205）。

5.根据权利要求1所述的一种便于上料的纺织单面毛圈机，其特征在于：所述环形移动上料机构（3）包括第一卷线器（301）和第二卷线器（302），所述第一卷线器（301）和所述第二卷线器（302）分别安装在所述环形滑槽（101）的两端。

6.根据权利要求5所述的一种便于上料的纺织单面毛圈机，其特征在于：所述环形移动上料机构（3）还包括连接绳（303）和滑动安装座（304），所述第一卷线器（301）和所述第二卷线器（302）的卷绕端上均设置有所述连接绳（303），所述滑动安装座（304）的两侧分别通过所述连接绳（303）与所述第一卷线器（301）和所述第二卷线器（302）连接。

7.根据权利要求6所述的一种便于上料的纺织单面毛圈机，其特征在于：所述环形移动上料机构（3）还包括多段式伸缩杆（305）和安装框架（306），所述滑动安装座（304）滑动设置在所述环形滑槽（101）内，所述多段式伸缩杆（305）固定安装在所述滑动安装座（304）的顶部，所述安装框架（306）设置在所述多段式伸缩杆（305）的伸缩端上。

8.根据权利要求7所述的一种便于上料的纺织单面毛圈机，其特征在于：所述环形移动上料机构（3）还包括控制电机（307）和旋转抽取筒（308），所述控制电机（307）设置于所述安装框架（306）的侧壁上，所述旋转抽取筒（308）位于所述安装框架（306）内，且所述旋转抽取筒（308）的外壁与所述控制电机（307）的输出轴相连接，所述旋转抽取筒（308）的顶部设置有微型抽气泵。
