Abstract

本实用新型涉及手术室新型约束带，包括约束带主体和软垫层，所述约束带主体的长度是手术床宽度的2.5倍，宽度为20cm左右；所述约束带主体具有弹性，一面设有魔术贴毛面，一面则连接软垫层；所述魔术贴毛面位于中部占有一定面积；所述软垫层透气可拆卸，便于装置的清洗消毒和收纳；所述软垫层设有吸水层；所述吸水层的左右两端设有大小相同的魔术贴刺面；所述魔术贴毛面和魔术贴刺面采用背胶魔术贴，让装置安装拆卸便捷；所述魔术贴刺面与魔术贴毛面连接。其优点表现在：结构简单，功能实用，制作成本低廉，经济性好，可反复使用，适用于各类需要限制患者体位的手术，增加患者的舒适度，不同的患者都可以正常使用，适宜推广应用。

Description

手术室新型约束带

【技术领域】

本实用新型涉及医疗器械技术领域，具体地说，是手术室新型约束带。

【背景技术】

目前，手术时一般采用床单来约束病人的双臂，存在易挣脱和舒适度较差的缺点，在长时间的使用过程中，容易造成病人上肢麻木，严重者出现上肢神经麻痹等症状；没有吸水的效果，患者在无意识的活动中容易产生汗水，进而可能会污染到伤口；面对患儿，传统的固定方法不牢固，患儿上肢较为细小，躁动时容易挣脱，不能够很好的起到约束效果并且不可以让患者感到舒适；传统装置不适于长时间的手术使用。

专利文献：CN203736308U，公告日：2014.07.30，公开了一种可调节的手术约束带，包括对称设置的一对束缚带，两个束缚带之间通过连接带连接，在连接带中部设置有弹性调节带；每一个束缚带均包括调节面和紧固面，调节面的一端和紧固面的一端连接在一起，调节面和紧固面的另一端设置有用于连接该端的多个粘扣；在紧固面上还设置有绑带。其优点在于：该约束带能有效地限制患者肢体位置，使患者能良好地配合医生完成手术，该装置采用分别固定患者肢体的结构和弹性调节带，能使患者手术过程中更加安全，增加患者的舒适度。该约束带功能实用，成本低，可反复使用，经济性好，适宜推广应用。但是该装置需要注意对患者四肢进行固定，安装拆卸复杂，虽然设有多个钩面，对于不同的患者仍不能够合适约束，不适于所有患者使用。

专利文献：CN207837650U，公告日：2018.09.11，公开了一种新型手术约束带，包括基垫，所述基垫由基布、内衬层和PVC塑性板组成，所述PVC塑性板固定安装在基布和内衬层之间，且在基布和内衬层连接处固定安装有医用闭合黏贴层，所述内衬层外表面纵向对称轴位置还固定安装有加强条，所述加强条顶部通过通槽安装有菱形扣，在加强条中心还固定安装有束缚带，所述束缚带内表面固定安装有棉垫层，所述加强条末端两侧均固定安装有约束条，所述约束条的数量不小于3组，且每组约束条的数量为两根，每两根约束条呈对称状固定分布，且通过约束条的相互缠绕进行固定连接。其优点在于：可以自由调节束缚带的长度，且可以有效防止过于紧固导致肢体末端缺血，而且还通过韧性部分提供刚性结构固定进行。但是该装置的约束条没有设置棉垫层，约束条之间相互缠绕过紧时所处的部位仍会产生勒痕或导致其缺血，不适于长时间使用。

综上所述，亟需一种安装拆卸便捷，方便清洗消毒，具有很好的固定效果，适合任何患者使用，并且能让患者感到舒适，可以长时间使用，不会造成血流不畅导致缺血及其他问题的发生，具有良好的安全性的装置，目前未见相关报道。

【发明内容】

本实用新型的目的是，提供一种安装拆卸便捷，方便清洗消毒，具有很好的固定效果，适合任何患者使用，并且能让患者感到舒适，可以长时间使用，不会造成血流不畅导致缺血及其他问题的发生，具有良好的安全性的装置。

为实现上述目的，本实用新型采取的技术方案是：

一种手术室新型约束带，包括约束带主体和软垫层，所述约束带主体一面设有魔术贴毛面，一面则连接软垫层；所述魔术贴毛面位于中部占有一定面积；所述软垫层设有吸水层；所述吸水层设有魔术贴刺面；所述魔术贴刺面与魔术贴毛面连接。

其一优点在于，所述约束带主体的长度是手术床宽度的2.5倍，宽度为20cm左右。

其另一优点在于，所述软垫层透气可拆卸。

其另一优点在于，所述魔术贴刺面设有大小相同的两个，在吸水层上呈左右对称设置。

其另一优点在于，所述魔术贴毛面和魔术贴刺面采用背胶魔术贴。

本实用新型优点在于：

1、结构简单，功能实用，制作成本低廉，经济性好，可以反复使用，适用于各类需要限制患者体位的手术，便于推广应用。

2、能有效保障患者手术过程中的安全，增加患者的舒适度，有利于吸收汗液，提高皮肤的干燥度和舒适度；患者的双肢能在小范围内活动，既减小了患者由于肢体被束缚而带来的不适感，又不会因为活动范围过大而影响束缚效果，让不同的患者都能够正常使用。

【附图说明】

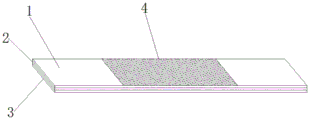

附图1是本实用新型手术室新型约束带的背面示意图。

附图2是本实用新型手术室新型约束带的正面示意图。

【具体实施方式】

下面结合实施例并参照附图对本实用新型作进一步描述。

附图中涉及的附图标记和组成部分如下所示：

1.约束带主体	2.软垫层
		3.吸水层	4.魔术贴毛面
5.魔术贴刺面

实施例1

请参见图1和图2，图1是本实用新型手术室新型约束带的背面示意图，图2是本实用新型手术室新型约束带的正面示意图。所述手术室新型约束带，包括约束带主体1和软垫层2，所述约束带主体1的长度是手术床宽度的2.5倍，宽度为20cm左右；所述约束带主体1具有弹性，一面设有魔术贴毛面4，一面则连接软垫层2；所述魔术贴毛面4位于中部占有一定面积，让装置适用于体型不同的患者；所述软垫层2透气可拆卸，便于装置的清洗消毒和收纳；所述软垫层2设有吸水层3，可以充分吸收汗液，提高皮肤的干燥度和舒适度；所述吸水层3的左右两端设有大小相同的魔术贴刺面5；所述魔术贴毛面4和魔术贴刺面5采用背胶魔术贴，方便装置安装拆卸，减轻医护人员使用的负担，节约手术时间；所述魔术贴刺面5与魔术贴毛面4连接。

本实用新型的使用方法和原理为：先把约束带主体1和软垫层2连接在一起，接着将其穿过手术床两侧的床架，确保包裹住床板和患者需要约束的部位，根据手术需要，可以将患者完全固定住也可以让患者的手能够小范围活动，将魔术贴刺面5与魔术贴毛面4连接在一起；使用结束后，把魔术贴刺面5与魔术贴毛面4和约束带主体1与软垫层2分开进行清洗消毒，将装置收纳放置。

需要说明的是，本实用新型的手术室新型约束带，适用于各类需要限制患者体位的手术，能有效保障患者安全，可反复使用，价格低，经济性好，适宜推广应用；所述约束带主体1的长度是手术床宽度的2.5倍，宽度为20cm左右，便于加强对患者的约束效果，不会在使用的过程中变成绳状，导致患者血液流通不畅；所述软垫层2可拆卸，增加患者舒适度，同时便于装置的清洗消毒，防止使用过程中造成交叉感染；所述吸水层3可以有效吸收汗液，提高皮肤的干燥度和舒适度，防止汗液污染患者伤口；所述魔术贴刺面5增加了装置连接的牢固性，防止患者在无意识活动中挣脱，进一步保障患者的安全和手术的正常进行。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员，在不脱离本实用新型原理的前提下，还可以做出若干改进和补充，这些改进和补充也应视为本实用新型的保护范围。

Claims (5)

1.一种手术室新型约束带，包括约束带主体和软垫层，其特征在于，所述约束带主体一面设有魔术贴毛面，一面则连接软垫层；所述魔术贴毛面位于中部占有一定面积；所述软垫层设有吸水层；所述吸水层设有魔术贴刺面；所述魔术贴刺面与魔术贴毛面连接。

2.根据权利要求1所述的一种手术室新型约束带，其特征在于，所述约束带主体的长度是手术床宽度的2.5倍，宽度为20cm左右。

3.根据权利要求1所述的一种手术室新型约束带，其特征在于，所述软垫层透气可拆卸。

4.根据权利要求1所述的一种手术室新型约束带，其特征在于，所述魔术贴刺面设有大小相同的两个，在吸水层上呈左右对称设置。

5.根据权利要求1所述的一种手术室新型约束带，其特征在于，所述魔术贴毛面和魔术贴刺面采用背胶魔术贴。
