本实用新型公开了一种高效链节镗孔夹具，属于机械加工技术领域。包括基板、挡板、定位销和垫块，基板顶面后端设有挡板，基板顶面左侧设有定位销，通过后端挡板和左侧定位销同时紧靠链节的底板实现链节的定位，挡板与链节间设有垫块。使用时，将基板固定在加工中心工作台上，将基板基准面找正，链节的底面放在基板上，链节的底板紧靠后面挡板的前端面和左侧定位销的侧壁，用压板压紧链节，完成装夹。使用该夹具可以在加工中心上一次进行多道工序的加工，省去多道找正、对齐的工序，提高工作效率，同时提高了加工的精度，满足图纸，降低工人的劳动强度，实现了快速装夹，在保证质量的前提下，解决了批量加工时尺寸一致性问题。
Description
技术领域
本实用新型涉及一种高效链节镗孔夹具，属于零件机械加工技术领域。
背景技术
火炮中的链节零件的侧孔加工时,要求孔距公差范围在0.02以内,端面距孔中心公差0.05以内。
原工艺中，两个孔需要钻、划、铰等多台设备和多道工序的加工，然后还需要钳工修理侧基准面，这样钳工的加工量很大，每个件都靠人工测量，人为测量误差较大，效率低，一致性不好，后期安装时也影响装配，不能满足产品图要求。
实用新型内容
为了解决上述现有技术存在的不足，本实用新型提供了一种高效链节镗孔夹具，使用该夹具能够将链节固定在加工中心上进行多道工序的加工，提高工作效率的同时，提高加工精度，满足图纸要求，方便批量加工，降低工人的劳动强度。
本实用新型解决其技术问题所采用的技术方案是：一种高效链节镗孔夹具，包括基板、挡板、定位销和垫块，基板顶面后端设有挡板，基板顶面左侧设有定位销，通过后端挡板和左侧定位销同时紧靠链节的底板实现链节的定位，挡板与链节间设有垫块。
进一步的，挡板和垫块的高度低于链节侧孔到其底面的距离，基板固定在加工中心工作台上，加工中心的压板位于基板前端，并通过调整块压在链节的底板上。
本实用新型的有益效果是：与现有的在多台设备上加工链节零件侧孔相比，使用该夹具可以在加工中心上一次进行多道工序的加工，省去多道找正、对齐的工序，提高工作效率，同时提高了加工的精度，满足图纸，降低工人的劳动强度。也能满足批量生产要求，实现了快速装夹，无安全隐患,制造难度小，可操作性强，在保证质量的前提下，解决了批量加工时尺寸一致性问题。
附图说明
下面结合附图和具体实施方式对本实用新型进一步说明。

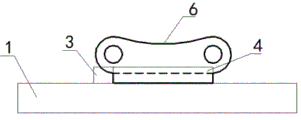

图1为本实用新型的俯视图。
图2为本实用新型的主视图。
图3为本实用新型使用时的侧视图。
图中标号：
1、底板，2、挡板，3、定位销，4、垫块，5、压板，6、链节，7、加工中心工作台。
具体实施方式
如图1-3所示，一种高效链节镗孔夹具，包括基板1、挡板2、定位销3和垫块4，基板1为矩形板体，基板1通过加工中心压板或螺钉固定在加工中心工作台7上，基板1顶面后端设有挡板2，挡板2的高度低于链节6侧孔到其底面的距离，加工链节6前后端面的两侧侧孔使，不与加工中心发生干涉。
基板1顶面左侧开设有销钉孔，销钉孔内插入有定位销3，定位销3高度与挡板2的高度相同，链节6平放在基板1上，链节6的底板底面与基板1顶面平行，夹具通过后端挡板2和左侧定位销3同时紧靠链节6的底板实现链节6的定位，加工中心的压板5位于基板1前端，并通过调整块压在链节6的底板上。挡板2与链节6间设有垫块4，垫块4的厚度设有多种，根据加工链节6的厚度，选择相应的垫块4。
基板1、挡板2和定位销3组成的夹具体设有多种尺寸，从而满足多种尺寸型号的链节6的侧孔加工，根据链节6的大小选择相应的夹具。
使用时，将基板1固定在加工中心工作台7上，基板1顶面清理干净，将基板1基准面找正，链节6的底面放在基板1上，链节6的底板紧靠后面挡板2的前端面和左侧定位销3的侧壁，用压板5压紧链节6，完成装夹。
使用该夹具可以在加工中心上一次进行多道工序的加工，省去多道找正、对齐的工序，提高工作效率，同时提高了加工的精度，满足图纸，降低工人的劳动强度，实现了快速装夹，满足了批量加工生产的目的，在保证质量的前提下，解决了批量加工时尺寸一致性问题。
Claims (3)
1.一种高效链节镗孔夹具，其特征在于：包括基板（1）、挡板（2）、定位销（3）和垫块（4），基板（1）顶面后端设有挡板（2），基板（1）顶面左侧设有定位销（3），通过后端挡板（2）和左侧定位销（3）同时紧靠链节（6）的底板实现链节（6）的定位，挡板（2）与链节（6）间设有垫块（4）。
2.根据权利要求1所述的一种高效链节镗孔夹具，其特征在于：挡板（2）和垫块（4）的高度低于链节（6）侧孔到其底面的距离，基板（1）固定在加工中心工作台（7）上，加工中心的压板（5）位于基板（1）前端，并通过调整块压在链节（6）的底板上。
3.根据权利要求1所述的一种高效链节镗孔夹具，其特征在于：基板（1）、挡板（2）和定位销（3）组成的夹具体设有多种尺寸，垫块（4）的厚度设有多种。
