Abstract
本实用新型公开了一种装配式石材装饰板，包括装饰板和安装组件，其中装饰板包括石材面板和铝板，所述石材面板与铝板之间设有一层聚氨酯增强层，所述安装组件通过紧固件锁紧在铝板上，并且紧固件穿过铝板拧紧在聚氨酯增强层上，其中安装组件包括可拆卸安装在墙体平面上的第一连接件、可拆卸地穿过铝板且拧紧在聚氨酯增强层上的第二连接件，第一连接件与第二连接件之间设有相互固定的卡槽，本实用新型采用背面铝板与正面石材板之间通过聚氨酯增强层复合，使得紧固件及钉子可以直接拧紧安装组件，或直接安装合页、铰接等其他五金，可作为装饰面板使用，广泛用于建筑材料，家具门板，桌面板等各种装饰面板领域。
Description
技术领域
本实用新型涉及建筑材料技术领域，具体涉及一种装配式石材装饰板。
背景技术
目前，我国房屋建筑的内墙高档装饰材料不多，特别是公用建筑内墙高档装饰材料更少。普遍使用的是铝塑板、铝单板、天然石材，木板，人造石材等。
石材板虽然具有较好的隔热防水性能，深受人们的欢迎，但是石材安装需要开槽后才能装挂件，每次石材开槽都要送到工厂加工开槽，安装不便，加工繁琐，另外木板易发生霉变，受潮，因此在较为潮湿的环境中也不适用，本申请的目的是研究一种适用多种环境的又便于安装的石材装饰板。
实用新型内容
为了克服现有技术中存在的上述不足之处，本实用新型的目的在于提供一种安装方便、无胶水复合、无甲醛、又轻便的石材装饰板。
本实用新型通过下述技术方案实现：一种装配式石材装饰板，包括装饰板和安装组件，其中装饰板包括石材面板和铝板，所述石材面板与铝板之间设有一层聚氨酯增强层，所述安装组件通过紧固件锁紧在铝板上，并且紧固件穿过铝板拧紧在聚氨酯增强层上，其中安装组件包括可拆卸安装在墙体平面上的第一连接件、可拆卸地穿过铝板且拧紧在聚氨酯增强层上的第二连接件，第一连接件与第二连接件之间设有相互固定的卡槽。
进一步地，本实用新型所述第一连接件包括呈U型安装板，U型安装板上设有第一通孔，紧固件穿过第一通孔将U型安装板与墙体平面连接，U型安装板两端的外侧设有向外延伸的支撑板，所述第二连接件包括可拆卸地穿过铝板且拧紧在聚氨酯增强层上的连接板，所述连接板上设有第二通孔，所述连接板上还设有与支撑板配合固定的L型固定板，L型固定板末端设有与U型安装板侧面压顶的折弯部。
优选的，本实用新型所述铝板厚度为毫米1－10毫米。
本实用新型与现有技术相比，具有以下优点及有益效果：
1、本实用新型采用背面铝板与正面石材板之间通过聚氨酯增强层复合，使得紧固件及钉子可以直接拧紧安装组件，或直接安装合页、铰接等其他五金，可作为装饰面板使用，广泛用于建筑材料，家具门板，桌面板等各种装饰面板领域。
2、本实用新型采用不含甲醛的聚氨酯增强层将铝板与石材板复合，减少了对人体的伤害，跟趋向于绿色环保。
3、本实用新型通过多层材料复合而成，又保留石材面板的效果，代替现有整体石材的问题，使得产品更轻便，强度更高，又防水。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其他特征、目的和优点将会变得更为明显：
图1为本实用新型的结构示意图；

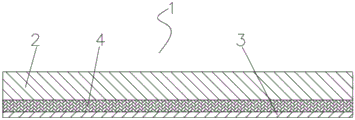

图2为为本实用新型装饰板的结构示意图
图3为本实用新型安装组件的结构示意图；
其中：1—装饰板，2—石材面板，3—铝板，4—聚氨酯增强层，5—第一连接件，6—第二连接件，7—卡槽，60—U型安装板，61—第一通孔，62—墙体平面，63—支撑板，70—连接板，71—第二通孔，72—L型固定板，73—折弯部。
具体实施方式
下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；也可以是直接相连，也可以是通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
参照图1、图2和图3所示，本实施例的一种装配式石材装饰板，包括装饰板1和安装组件8，其中装饰板1包括石材面板2和铝板3，所述石材面板2与铝板3之间设有一层聚氨酯增强层4，所述安装组件8通过紧固件锁紧在铝板3上，并且紧固件穿过铝板3拧紧在聚氨酯增强层4上，其中安装组件8包括可拆卸安装在墙体平面上的第一连接件5、可拆卸地穿过铝板3且拧紧在聚氨酯增强层4上的第二连接件6，第一连接件5与第二连接件6之间设有相互固定的卡槽7。
其中，所述第一连接件5包括呈U型安装板60，U型安装板60上设有第一通孔61，紧固件穿过第一通孔61将U型安装板60与墙体平面62连接，U型安装板60两端的外侧设有向外延伸的支撑板63，所述第二连接件6包括可拆卸地穿过铝板3且拧紧在聚氨酯增强层4上的连接板70，所述连接板70上设有第二通孔71，所述连接板70上还设有与支撑板63配合固定的L型固定板72，L型固定板72末端设有与U型安装板60侧面压顶的折弯部73。
本实用新型采用背面铝板与正面石材板之间通过聚氨酯增强层复合，使得紧固件及钉子可以直接拧紧安装组件，或直接安装合页、铰接等其他五金，可作为装饰面板使用，广泛用于建筑材料，家具门板，桌面板等各种装饰面板领域。
尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
Claims (3)
1.一种装配式石材装饰板，其特征在于：包括装饰板（1）和安装组件（8），其中装饰板（1）包括石材面板（2）和铝板（3），所述石材面板（2）与铝板（3）之间设有一层聚氨酯增强层（4），所述安装组件（8）通过紧固件锁紧在铝板（3）上，并且紧固件穿过铝板（3）拧紧在聚氨酯增强层（4）上，其中安装组件（8）包括可拆卸安装在墙体平面上的第一连接件（5）、可拆卸地穿过铝板（3）且拧紧在聚氨酯增强层（4）上的第二连接件（6），第一连接件（5）与第二连接件（6）之间设有相互固定的卡槽（7）。
2.根据权利要求1所述的一种装配式石材装饰板，其特征在于：所述第一连接件（5）包括呈U型安装板（60），U型安装板（60）上设有第一通孔（61），紧固件穿过第一通孔（61）将U型安装板（60）与墙体平面（62）连接，U型安装板（60）两端的外侧设有向外延伸的支撑板（63），所述第二连接件（6）包括可拆卸地穿过铝板（3）且拧紧在聚氨酯增强层（4）上的连接板（70），所述连接板（70）上设有第二通孔（71），所述连接板（70）上还设有与支撑板（63）配合固定的L型固定板（72），L型固定板（72）末端设有与U型安装板（60）侧面压顶的折弯部（73）。
3.根据权利要求1所述的一种装配式石材装饰板，其特征在于：所述铝板（3）厚度为毫米1－10毫米。
