Abstract

本实用新型公开了锂电池用新型盖板，其包括：盖板主体和防爆组件，所述防爆组件设置在盖板主体的内部，并且防爆组件位于盖板主体的中间位置；所述盖板主体的底部固定连接有极片，所述盖板主体的顶部固定连接有防护壳，所述防护壳的内部滑动连接有滑块，所述滑块的顶部固定连接有电极柱，所述盖板主体的内部设置有安装槽，并且安装槽位于防爆组件的左右两侧，所述安装槽的底部固定连接有弹簧，所述弹簧的顶部与滑块固定连接，所述防护壳的侧壁上螺纹连接有定位螺栓。通过设置防护壳、滑块和定位螺栓，便于将电极柱进行收纳保护，避免锂电池在不使用时电极柱在外力的撞击下发生损坏，有利于提高电极柱的使用寿命。

Description

锂电池用新型盖板

技术领域

本实用新型涉及锂电池盖板技术领域，特别涉及锂电池用新型盖板。

背景技术

锂电池是一类由锂金属或锂合金为正/负极材料、使用非水电解质溶液的电池，锂电池在制造的过程中需要使用盖板，现有技术中，申请号为：CN202122053483.X的专利申请了：锂电池盖板，该专利通过设置防爆结构，避免锂电池发生爆炸；但是该专利中的极柱是固定在盖板的上方，因此，锂电池在不使用时，盖板上的极柱受到外力撞击时容易发生损坏，从而影响极柱的使用寿命。

实用新型内容

本实用新型的目的在于提供锂电池用新型盖板，便于将电极柱进行收纳保护，避免锂电池在不使用时电极柱在外力的撞击下发生损坏，有利于提高电极柱的使用寿命。

为实现上述目的，提供锂电池用新型盖板，包括：盖板主体和防爆组件，所述防爆组件设置在盖板主体的内部，并且防爆组件位于盖板主体的中间位置；

所述盖板主体的底部固定连接有极片，所述盖板主体的顶部固定连接有防护壳，所述防护壳的内部滑动连接有滑块，所述滑块的顶部固定连接有电极柱，所述盖板主体的内部设置有安装槽，并且安装槽位于防爆组件的左右两侧，所述安装槽的底部固定连接有弹簧，所述弹簧的顶部与滑块固定连接，所述防护壳的侧壁上螺纹连接有定位螺栓。

根据所述的锂电池用新型盖板，所述极片的顶部电性连接有连接导线，所述连接导线的顶端与电极柱电性连接。

根据所述的锂电池用新型盖板，所述连接导线位于弹簧的内部。

根据所述的锂电池用新型盖板，所述电极柱与防护壳滑动连接，所述防护壳和滑块均采用绝缘材料制成。

根据所述的锂电池用新型盖板，所述极片、防护壳、滑块、电极柱和安装槽的数量均设置有两个，并且对称设置在防爆组件的左右两侧。

根据所述的锂电池用新型盖板，所述防护壳与安装槽对应设置。

上述方案具有的有益效果：通过设置防护壳、滑块和定位螺栓，便于将电极柱进行收纳保护，避免锂电池在不使用时电极柱在外力的撞击下发生损坏，有利于提高电极柱的使用寿命。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

下面结合附图和实施例对本实用新型进一步地说明；

图1为本实用新型锂电池用新型盖板的整体结构示意图；

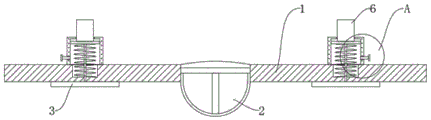

图2为本实用新型锂电池用新型盖板的正面剖视图；

图3为图2中A结构示意图；

图4为本实用新型锂电池用新型盖板的俯视图。

图例说明：

1、盖板主体；2、防爆组件；3、极片；4、防护壳；5、滑块；6、电极柱；7、安装槽；8、弹簧；9、连接导线；10、定位螺栓。

具体实施方式

本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。

参照图1-4，本实用新型实施例锂电池用新型盖板，其包括：盖板主体1和防爆组件2，防爆组件2与对比文件（申请号：CN202122053483.X）中的防爆结构相同，属于现有技术，这里不再赘述，防爆组件2设置在盖板主体1的内部，并且防爆组件2位于盖板主体1的中间位置；

盖板主体1的底部固定连接有极片3，极片3、连接导线9和电极柱6主要用于导电，盖板主体1的顶部固定连接有防护壳4，防护壳4的内部滑动连接有滑块5，滑块5的顶部固定连接有电极柱6，盖板主体1的内部设置有安装槽7，并且安装槽7位于防爆组件2的左右两侧，安装槽7主要用于安装弹簧8，安装槽7的底部固定连接有弹簧8，弹簧8主要将电极柱6从防护壳4的内部弹出，弹簧8的顶部与滑块5固定连接，防护壳4的侧壁上螺纹连接有定位螺栓10，当电极柱6被压入防护壳4的内部时，将定位螺栓10拧入防护壳4的内部，并将滑块5卡住，从而将电极柱6固定在防护壳4的内部，避免锂电池在不使用时电极柱6在外力的撞击下发生损坏。

极片3的顶部电性连接有连接导线9，连接导线9的顶端与电极柱6电性连接，连接导线9位于弹簧8的内部，电极柱6与防护壳4滑动连接，防护壳4和滑块5均采用绝缘材料制成，极片3、防护壳4、滑块5、电极柱6和安装槽7的数量均设置有两个，并且对称设置在防爆组件2的左右两侧，防护壳4与安装槽7对应设置。

工作原理：当锂电池不使用时，首先将电极柱6压入防护壳4的内部，此时滑块5位于定位螺栓10的下方，之后将定位螺栓10拧入防护壳4的内部，从而将滑块5卡住，避免电极柱6在弹簧8的作用下自动弹出。

上面结合附图对本实用新型实施例作了详细说明，但是本实用新型不限于上述实施例，在所属技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。

Claims (6)

1.锂电池用新型盖板，其特征在于，包括：盖板主体（1）和防爆组件（2），所述防爆组件（2）设置在盖板主体（1）的内部，并且防爆组件（2）位于盖板主体（1）的中间位置；

所述盖板主体（1）的底部固定连接有极片（3），所述盖板主体（1）的顶部固定连接有防护壳（4），所述防护壳（4）的内部滑动连接有滑块（5），所述滑块（5）的顶部固定连接有电极柱（6），所述盖板主体（1）的内部设置有安装槽（7），并且安装槽（7）位于防爆组件（2）的左右两侧，所述安装槽（7）的底部固定连接有弹簧（8），所述弹簧（8）的顶部与滑块（5）固定连接，所述防护壳（4）的侧壁上螺纹连接有定位螺栓（10）。

2.根据权利要求1所述的锂电池用新型盖板，其特征在于，所述极片（3）的顶部电性连接有连接导线（9），所述连接导线（9）的顶端与电极柱（6）电性连接。

3.根据权利要求2所述的锂电池用新型盖板，其特征在于，所述连接导线（9）位于弹簧（8）的内部。

4.根据权利要求1所述的锂电池用新型盖板，其特征在于，所述电极柱（6）与防护壳（4）滑动连接，所述防护壳（4）和滑块（5）均采用绝缘材料制成。

5.根据权利要求1所述的锂电池用新型盖板，其特征在于，所述极片（3）、防护壳（4）、滑块（5）、电极柱（6）和安装槽（7）的数量均设置有两个，并且对称设置在防爆组件（2）的左右两侧。

6.根据权利要求1所述的锂电池用新型盖板，其特征在于，所述防护壳（4）与安装槽（7）对应设置。
