Abstract

本申请涉及建筑机械技术领域，且公开了一种外墙面水泥抹平机，包括运输台，所述运输台的右侧顶部固定连接有把手，所述运输台的内部转动连接有第一丝杆，所述第一丝杆延伸到运输台外侧的一端固定连接有手转轮，通过手转轮、第一丝杆、螺纹筒、回收箱配合使用，使手转轮带动第一丝杆转动，第一丝杆转动带动螺纹筒推动回收箱滑出运输台的内部，使回收箱滑入到墙边，使内箱位于抹平电机与抹平机的正下方，然后推动抹平盘与墙面相接触，同时内箱运动到底墙面底部，然后抹平电机带动抹平盘转动对墙面抹平腻子时，墙面多余的腻子则掉落在对内箱的内部，通过拉动带动内箱脱离回收箱的内部，达到清理多余腻子的效果。

Description

一种外墙面水泥抹平机

技术领域

本申请涉及建筑机械技术领域，尤其是涉及一种外墙面水泥抹平机。

背景技术

在混凝土或砖块砌筑等各种墙体表面一般还需要涂抹砂浆层，在砂浆凝固硬化后需要进行表面抹平和细磨，传统的方式是使用刮尺和抹板，人员的劳动强度大，工作效率低。现在也有手持磨盘式的机器，利用砂轮平面对砂浆层表面磨平，手持式的优点是操作简单，提高了工作效率，但是在高处的墙面抹平也是需要工人手持设备踩在一定的高度才能进行，手持式抹平机的重量也远大于传统手工打磨时使用的刮尺和抹板，操作起来并不省力。而且由于人力操作存在着误差，整体墙面的平整度也会存在差异，需要进行多次打磨。

现有技术中申请号为“202023124955.8”的中国实用新型专利“一种多用途墙面抹平机”，该技术通过齿条I固定在第一立柱一侧，齿条II固定在第三立柱侧面上且与齿条I同侧；移动箱安设在第一立柱、第二立柱、第三立柱和第四立柱上，移动箱与立柱贴合的部位设计有滚珠以减小两者间的摩擦，便于移动箱沿着立柱上下滑动；齿轮轴两端通过轴承固定在移动箱内部，移动齿轮固定在齿轮轴上，移动齿轮与第一立柱上的齿条I和第三立柱上的齿条II相啮合；移动电机输出轴上固定有主动齿轮，从动齿轮固定在齿轮轴上且与主动齿轮相啮合，动力将由移动电机输出，经由主动齿轮和从动齿轮进行减速增扭后传递给移动齿轮，因此通过控制移动电机即可实现移动箱沿着立柱自动移动。抹平机构包括抹平盘、抹平电机、压簧和电机安装板，抹平电机通过电机安装板固定在移动箱上，通过移动箱的移动实现墙面自动抹平，但是上技术中在对墙面抹平腻子时，墙面多余的腻子则掉落在地面上，不利于工作人员进行清理，缺少对掉落的腻子回收的功能。

实用新型内容

为了解决上述提出的问题，本申请提供一种外墙面水泥抹平机。

本申请提供的一种外墙面水泥抹平机采用如下的技术方案：

一种外墙面水泥抹平机，包括运输台，所述运输台的右侧顶部固定连接有把手，所述运输台的内部转动连接有第一丝杆，所述第一丝杆延伸到运输台外侧的一端固定连接有手转轮，所述第一丝杆的外表面螺旋传动连接有螺纹筒，所述螺纹筒的顶部固定连接有定位块，且定位块的外表面与运输台的内部滑动连接，所述螺纹筒的一端固定连接有回收箱，所述回收箱的内部插接有内箱，所述内箱的内部固定连接有，所述内箱的底部固定连接有衔接块，所述衔接块穿过运输台的一端安装有第一万向轮，所述运输台的底部安装上第二万向轮。

通过采用上述技术方案，转动手转轮带动第一丝杆转动，第一丝杆转动带动螺纹筒推动回收箱滑出运输台的内部，使回收箱滑入到墙边，使内箱位于抹平机的正下方，然后抹平机对墙面抹平腻子时，墙面多余的腻子则掉落在对内箱的内部，通过拉动带动内箱脱离回收箱的内部，达到清理多余腻子的效果。

优选的，所述运输台的左侧转动连接有第二丝杆，所述第二丝杆的外表面螺旋传动连接有螺纹块，所述螺纹块远离第二丝杆的一端滑动连接有定位杆，且定位杆的底部与运输台的顶部固定连接，所述螺纹块的内侧固定连接有安装架，所述安装架的底部固定连接有抹平电机，所述抹平电机的输出轴固定连接有抹平盘。

通过采用上述技术方案，第二丝杆转动带动安装架向上或向下运动，安装架向下或向上运动带动抹平电机与抹平盘向上或向下运动，使抹平盘对墙面进行抹平。

优选的，所述第二丝杆的底部固定连接有第一锥形齿轮，所述第一锥形齿轮的外表面啮合有第二锥形齿轮，所述第二锥形齿轮的内部固定连接有动力电机的输出轴，且动力电机的底部与运输台的顶部固连接。

通过采用上述技术方案，动力电机启动带动第二锥形齿轮转动，第二锥形齿轮转动带动第一锥形齿轮转动，第一锥形齿轮转动带动第二丝杆转动。

综上所述，本申请包括以下有益技术效果：

通过手转轮、第一丝杆、螺纹筒、回收箱配合使用，使手转轮带动第一丝杆转动，第一丝杆转动带动螺纹筒推动回收箱滑出运输台的内部，使回收箱滑入到墙边，使内箱位于抹平电机与抹平机的正下方，然后推动抹平盘与墙面相接触，同时内箱运动到底墙面底部，然后抹平电机带动抹平盘转动对墙面抹平腻子时，墙面多余的腻子则掉落在对内箱的内部，通过拉动带动内箱脱离回收箱的内部，达到清理多余腻子的效果。

附图说明

图1是申请实施例的立体结构示意图。

图2是申请实施例的正面内部结构示意图。

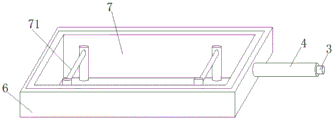

图3是申请实施例的回收箱的立体结构示意图。

附图标记说明：1、运输台；2、把手；3、第一丝杆；31、手转轮；4、螺纹筒；5、定位块；6、回收箱；7、内箱；8、衔接块；9、第一万向轮；10、第二万向轮；11、第二丝杆；111、定位杆；12、螺纹块；13、安装架；14、抹平电机；15、第一锥形齿轮；16、第二锥形齿轮；17、动力电机。

具体实施方式

以下结合附图1-3对本申请作进一步详细说明。

本申请实施例公开一种外墙面水泥抹平机。参照图1，一种外墙面水泥抹平机，包括运输台1，在运输台1的右侧顶部固定安装上把手2，便于工作人员通过把手2推动运输台1移动，在运输台1的底部四个角固定安装上第二万向轮10，便于运输台1通过第二万向轮10移动，在运输台1的内部转动安装上第一丝杆3，在第一丝杆3延伸到运输台1外侧的一端固定安装上手转轮31，便于工作人员通过手转轮31带动第一丝杆3转动，第一丝杆3的外表面螺旋传动连接有螺纹筒4，在螺纹筒4的右侧顶部固定安装上定位块5，且定位块5外表面在运输台1的内部滑动，便于定位块5定位住螺纹筒4的位置，螺纹筒4的一端固定安装在回收箱6的外侧，便于通过转动第一丝杆3带动螺纹筒4推动回收箱6滑出或滑入运输台1空腔中，且回收箱6在运输台1内部开设的空腔中滑动；

如图1-3所示，在回收箱6的内部插接有内箱7，用于回收墙面掉落下的腻子，在内箱7的内壁固定安装上71，便于工作人员通过71带动内箱7脱离回收箱6的内部，达到清理掉落的腻子，在内箱7的左侧底部固定安装上衔接块8，衔接块8在运输台1的内部滑动，衔接块8延伸到运输台1外侧的一端安装上第一万向轮9便于回收箱6通过第一万向轮9滑出运输台1的内部；

如图1-2所示，在运输台1的顶部固定安装上动力电机17，在动力电机17的输出轴外表面固定安装上第二锥形齿轮16，第二锥形齿轮16的外表面啮合有第一锥形齿轮15，第一锥形齿轮15的内部固定安装上第二丝杆11，便于带动抹平机向上或向下移动，在第二丝杆11的外表面螺旋传动连接有螺纹块12，在螺纹块12的内部滑动连接有定位杆111，定位杆111底端固定安装上运输台1的顶部，使定位杆111对螺纹块12启到良好的定位效果，在螺纹块12的内侧固定安装上安装架13，在安装架13的内侧固定安装上抹平电机14，在抹平电机14的输出轴固定安装上抹平盘，通过抹平电机14带动抹平盘转动对墙面进行抹平。

本申请实施例一种外墙面水泥抹平机的实施原理为：转动手转轮31带动第一丝杆3转动，第一丝杆3转动带动螺纹筒4推动回收箱6滑出运输台1的内部，使回收箱6滑入到墙边，使内箱7位于抹平电机14与抹平机的正下方，然后推动抹平盘与墙面相接触，同时内箱7运动到底墙面底部，然后抹平电机14带动抹平盘转动对墙面抹平腻子时，墙面多余的腻子则掉落在对内箱7的内部，通过拉动71带动内箱7脱离回收箱6的内部，达到清理多余腻子的效果，同时动力电机17通过第二锥形齿轮16、第一锥形齿轮15带动第二丝杆11转动，第二丝杆11转动通过螺纹块12、安装架13带动抹平电机14与抹平盘向上或向下运动，达到对高处的墙抹平的效果。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

Claims (5)

1.一种外墙面水泥抹平机，包括运输台(1)，其特征在于：所述运输台(1)的内部转动连接有第一丝杆(3)，所述第一丝杆(3)的外表面螺纹传动连接有螺纹筒(4)，所述螺纹筒(4)的顶部固定连接有定位块(5)，且定位块(5)的外表面与运输台(1)的内部滑动连接，所述螺纹筒(4)的一端固定连接有回收箱(6)，且回收箱(6)的外表面与运输台(1)的内部滑动连接，所述回收箱(6)的底部固定连接有衔接块(8)，所述衔接块(8)穿过运输台(1)的一端安装上第一万向轮(9)，所述回收箱(6)的内部插接有内箱(7)。

2.根据权利要求1所述的一种外墙面水泥抹平机，其特征在于：所述运输台(1)的顶部固定连接有把手(2)，所述运输台(1)的底部安装上第二万向轮(10)。

3.根据权利要求1所述的一种外墙面水泥抹平机，其特征在于：所述内箱(7)的内部固定连接有(71)，所述运输台(1)的内部开设有与回收箱(6)大小相匹配的空腔。

4.根据权利要求1所述的一种外墙面水泥抹平机，其特征在于：所述运输台(1)的左侧转动连接有第二丝杆(11)，所述第二丝杆(11)的外表面螺旋传动连接有螺纹块(12)，所述螺纹块(12)远离第二丝杆(11)的一端滑动连接有定位杆(111)，且定位杆(111)的底部与运输台(1)的顶部固定连接，所述螺纹块(12)的内侧固定连接有安装架(13)，所述安装架(13)的底部固定连接有抹平电机(14)，所述抹平电机(14)的输出轴固定连接有抹平盘。

5.根据权利要求4所述的一种外墙面水泥抹平机，其特征在于：所述第二丝杆(11)的底部固定连接有第一锥形齿轮(15)，所述第一锥形齿轮(15)的外表面啮合有第二锥形齿轮(16)，所述第二锥形齿轮(16)的内部固定连接有动力电机(17)的输出轴，且动力电机(17)的底部与运输台(1)的顶部固定连接。
