Abstract
本实用新型公开了一种吸尘装置用便于更换的滤网结构，涉及吸尘装置技术领域，包括过滤器，过滤器相对应的两端均通过法兰盘固定连接有风管，过滤器的顶部安装有盖板，过滤器内部相对应的两侧分别转动连接有多个第一支架和多个第二支架。本实用新型的有益效果为：该吸尘装置用便于更换的滤网结构，通过过滤器内设置的多个过滤网，利用过滤器内壁多个支架和支撑架对过滤网的支撑，以及多个限位架对过滤网的限位，使支架在旋转时可以依次控制多个过滤网按照一定弧度旋转和展开，自动对过滤网进行更换，且过滤架的一侧设置有闭合装置，可以在不用时封闭过滤架，避免未用的过滤网污染。
Description
技术领域
本实用新型涉及吸尘装置技术领域，具体为一种吸尘装置用便于更换的滤网结构。
背景技术
在生活水平高度现代化的今天，对不少城市家庭而言，吸尘器等吸尘设备已经成了清洁家庭的必备小家电，它作为当今家庭的主要的日常清洁工具，与用户形成频繁的互动关系，后面随着科技的发展和工业的需要，工业吸尘器也就应运而生了，现代工业除尘设备也已经普遍的应用到各种大中小型工厂企业。
但是吸尘设备在经过一段时间的使用后，过滤机构内的过滤网会堆积大量的灰尘和污垢，滤网更换时较为麻烦，需要对设备进行拆卸，效率较低。
实用新型内容
针对现有技术的不足，本实用新型提供了一种吸尘装置用便于更换的滤网结构，解决了上述背景技术中提出的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种吸尘装置用便于更换的滤网结构，包括过滤器，所述过滤器相对应的两端均通过法兰盘固定连接有风管，所述过滤器的顶部安装有盖板，所述过滤器内部相对应的两侧分别转动连接有多个第一支架和多个第二支架，多个第一支架和多个第二支架之间均转动连接有过滤架，所述过滤架的内部安装有过滤网，所述过滤器的内壁安装有多个第一电机，多个所述第一电机的输出端分别与多个第一支架的一端固定连接，所述过滤架的一侧开设有多个通风槽，多个所述通风槽的内部均转动连接有挡板。
优选的，所述过滤器的内部且位于多个第一支架和多个第二支架的顶部均转动连接有多个第一支撑架和多个第二支撑架，多个所述第一支撑架和多个第二支撑架的一端均转动连接第一限位架，所述第一限位架的一侧转动连接有第二限位架，多个所述第一限位架的一端分别与过滤架相对应的两侧转动连接，多个所述第二限位架的一端分别与多个第一支架和多个第二支架的一侧转动连接。
优选的，所述过滤架的内部且位于多个通风槽的一侧开设有凹槽，所述凹槽的内部转动连接有多个链轮，多个所述链轮的外壁啮合有链条，多个所述链轮分别与多个挡板固定连接。
优选的，所述过滤架的内部内壁安装有第二电机，所述第二电机的输出端与其中一个链轮固定连接。
优选的，所述过滤架的内壁且位于多个通风槽的另一侧开设有滑槽，所述滑槽的内部滑动连接有支撑杆，所述支撑杆的外壁套接有伸缩弹簧，所述支撑杆的一端固定连接有限位板，所述过滤架内部的一侧和限位板的一侧均固定连接有固定块。
优选的，所述过滤网相对应的两侧均开设有与固定块相配合的固定槽。
优选的，所述过滤架的内部剖面结构为凹型。
本实用新型提供了一种吸尘装置用便于更换的滤网结构，具备以下有益效果：
1、该吸尘装置用便于更换的滤网结构，通过过滤器内设置的多个过滤网，利用过滤器内壁多个支架和支撑架对过滤网的支撑，以及多个限位架对过滤网的限位，使支架在旋转时可以依次控制多个过滤网按照一定弧度旋转和展开，自动对过滤网进行更换，且过滤架的一侧设置有闭合装置，可以在不用时封闭过滤架，避免未用的过滤网污染。
2、该吸尘装置用便于更换的滤网结构，通过过滤架一侧滑动连接的限位板，在限位架外壁套接的弹簧的作用下，拉动限位板可以控制限位板一侧固定块对过滤网内固定槽的限位，便于过滤网的安装与拆卸，有利于提高过滤网的替换的效率。
附图说明

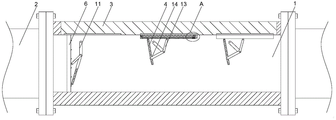

图1为本实用新型结构示意图；
图2为本实用新型局部结构剖视图；
图3为本实用新型侧面剖视图；
图4为本实用新型图1中A处放大图。
图中：1、过滤器；2、风管；3、盖板；4、第一支架；5、第二支架；6、过滤架；7、过滤网；8、第一电机；9、通风槽；10、挡板；11、第一支撑架；12、第二支撑架；13、第一限位架；14、第二限位架；15、凹槽；16、链轮；17、链条；18、第二电机；19、滑槽；20、支撑杆；21、限位板；22、固定块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1至图4，本实用新型提供一种技术方案：一种吸尘装置用便于更换的滤网结构，包括过滤器1，过滤器1相对应的两端均通过法兰盘固定连接有风管2，过滤器1的顶部安装有盖板3，过滤器1内部相对应的两侧分别转动连接有多个第一支架4和多个第二支架5，多个第一支架4和多个第二支架5之间均转动连接有过滤架6，过滤架6的内部安装有过滤网7，过滤架6的内壁且位于多个通风槽9的另一侧开设有滑槽19，滑槽19的内部滑动连接有支撑杆20，支撑杆20的外壁套接有伸缩弹簧，为限位板21的复位提供作用力，支撑杆20的一端固定连接有限位板21，过滤架6内部的一侧和限位板21的一侧均固定连接有固定块22，过滤网7相对应的两侧均开设有与固定块22相配合的固定槽，通过固定块22对固定槽的固定，防止过滤网7的掉落，过滤架6的内部剖面结构为凹型，使限位板21在滑动时带动固定块22离开过滤网7内的固定槽，便于过滤网7的安装和拆卸，过滤架6的内部内壁安装有第二电机18，第二电机18的输出端与其中一个链轮16固定连接，为链轮16的转动提供动力，过滤器1的内壁安装有多个第一电机8，多个第一电机8的输出端分别与多个第一支架4的一端固定连接，为第一支架4的转动提供动力，过滤器1的内部且位于多个第一支架4和多个第二支架5的顶部均转动连接有多个第一支撑架11和多个第二支撑架12，多个第一支撑架11和多个第二支撑架12的一端均转动连接第一限位架13，第一限位架13的一侧转动连接有第二限位架14，多个第一限位架13的一端分别与过滤架6相对应的两侧转动连接，多个第二限位架14的一端分别与多个第一支架4和多个第二支架5的一侧转动连接，对多个过滤架6进行限位，配合多个第一支架4和多个第二支架5的旋转，使过滤架6能够按照一定的幅度进行旋转和位移，自动对过滤架6和过滤网7进行更换，过滤架6的一侧开设有多个通风槽9，多个通风槽9的内部均转动连接有挡板10，过滤架6的内部且位于多个通风槽9的一侧开设有凹槽15，凹槽15的内部转动连接有多个链轮16，多个链轮16的外壁啮合有链条17，多个链轮16分别与多个挡板10固定连接，通过链条17使多个链轮16和多个挡板10能够同时转动，控制通风槽9的闭合，避免未用的过滤网7受到污染。
综上，该吸尘装置用便于更换的滤网结构，使用时，吸力的作用下，外部的灰尘通过风管2进入到过滤器1内，经过其中一个过滤架6内的过滤网7的过滤后，气流与灰尘分离，气流通过另一个过滤器1排出，一段时间后，过滤架6相对应两端的第一支架4和第二支架5旋转，配合第一支撑架11和第二支撑架12对过滤架6的支撑，以及第一限位架13和第二限位架14对过滤架6的限位，使过滤架6按照一定弧度旋转，并位于至过滤器1的顶部，同理，此时另一个过滤架6通过相应的第一支撑架11和第二支撑架12的反向旋转，从过滤器1的顶部向下展开，贴合过滤器1的内部后，过滤架6底部多个通风槽9内的挡板10，通过过滤架6内壁多个链轮16的转动，使多个挡板10同时旋转，多个通风槽9内空间开启，促使空气流通，灰尘和气流经过新的过滤网7的过滤后分离与排出，依此类推，自动对过滤网7进行更换，当后期需要对过滤网7进行替换时，可以拉动过滤架6一侧的限位板21，使限位板21一侧的固定块22从过滤网7的一侧分离，将过滤网7从过滤架6内取出即可。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
Claims (7)
1.一种吸尘装置用便于更换的滤网结构，包括过滤器(1)，其特征在于：所述过滤器(1)相对应的两端均通过法兰盘固定连接有风管(2)，所述过滤器(1)的顶部安装有盖板(3)，所述过滤器(1)内部相对应的两侧分别转动连接有多个第一支架(4)和多个第二支架(5)，多个第一支架(4)和多个第二支架(5)之间均转动连接有过滤架(6)，所述过滤架(6)的内部安装有过滤网(7)，所述过滤器(1)的内壁安装有多个第一电机(8)，多个所述第一电机(8)的输出端分别与多个第一支架(4)的一端固定连接，所述过滤架(6)的一侧开设有多个通风槽(9)，多个所述通风槽(9)的内部均转动连接有挡板(10)。
