Abstract
本实用新型公开了一种便于调节安装角度的光伏板，包括底板和锁紧机构；底板：其上端设置有连接柱，连接柱的上端通过销轴转动连接有光伏板框架，光伏板框架的内部分别设置有电池片和钢化玻璃，电池片位于钢化玻璃的下方，底板的上端设置有圆筒，圆筒的内部滑动连接有调节柱，调节柱的上端通过连接块与光伏板框架的下端右侧转动连接；锁紧机构：其设置于圆筒的外弧面，所述锁紧机构包括卡块、锁紧块、滑块、顶柱和顶块，所述调节柱外弧面的凹槽内均匀设置有卡块，圆筒的外弧面设置有锁紧块，本便于调节安装角度的光伏板，能够调节光伏板的安装角度，操作简单，使用方便，调节过程省时省力，应用范围较广。
Description
技术领域
本实用新型涉及光伏板技术领域，具体为一种便于调节安装角度的光伏板。
背景技术
光伏板一般指光伏板组件。光伏板组件是一种暴露在阳光下便会产生直流电的发电装置，由几乎全部以半导体物料(例如硅)制成的薄身固体光伏电池组成。在光伏板的安装使用过程中，光伏板的安装角度非常重要，如果方向错了，就根本接收不到太阳光，也就无法工作，现有的光伏板，其在安装后大多无法进行角度调节，及时部分光伏板实现了安装后的角度调节，但其大多角度调节机构操作复杂，在调节过程中费时费力，使用不便，为此，我们提出一种便于调节安装角度的光伏板。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种便于调节安装角度的光伏板，能够调节光伏板的安装角度，操作简单，使用方便，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于调节安装角度的光伏板，包括底板和锁紧机构；
底板：其上端设置有连接柱，连接柱的上端通过销轴转动连接有光伏板框架，光伏板框架的内部分别设置有电池片和钢化玻璃，电池片位于钢化玻璃的下方，底板的上端设置有圆筒，圆筒的内部滑动连接有调节柱，调节柱的上端通过连接块与光伏板框架的下端右侧转动连接；
锁紧机构：其设置于圆筒的外弧面，能够调节光伏板的安装角度，操作简单，使用方便，调节过程省时省力，应用范围较广。
进一步的，所述锁紧机构包括卡块、锁紧块、滑块、顶柱和顶块，所述调节柱外弧面的凹槽内均匀设置有卡块，圆筒的外弧面设置有锁紧块，锁紧块的内部滑动连接有滑块，滑块靠近圆筒中心的一端设置有顶柱，顶柱靠近圆筒中心的一端设置有顶块，顶块与其中两个相邻的卡块形成的卡槽卡接，能够对光伏板的安装角度进行固定。
进一步的，所述锁紧机构还包括矩形槽、顶杆和圆柱，所述矩形槽开设于锁紧块的内部，矩形槽的内部滑动连接有顶杆，顶杆的前端设置有圆柱，圆柱的外弧面与滑块内部的滑槽滑动连接，能够控制顶柱和顶块运动。
进一步的，所述锁紧机构还包括挡片，所述挡片设置于锁紧块的内部，挡片内部的圆孔与顶柱滑动连接，顶柱的外弧面套设有弹簧，弹簧靠近圆筒中心的一端与挡片远离圆筒中心的一端滑动连接，弹簧远离圆筒中心的一端与滑块靠近圆筒中心的一端固定连接，能够自动对顶柱和顶块进行锁紧。
进一步的，所述底板的内部均匀开设有安装孔，便于本光伏板的安装。
进一步的，所述安装孔的内部均插接有安装销钉，便于固定本光伏板。
进一步的，所述底板的下端设置有减震垫，减震垫的内部开设有与安装孔对应的避让孔，减震垫能够减少外部震动对本光伏板的影响，保证本光伏板的稳定性。
与现有技术相比，本实用新型的有益效果是：本便于调节安装角度的光伏板，具有以下好处：
首先向上按压顶杆，顶杆前端的圆柱就会在滑块内部的滑槽内滑动，滑块在锁紧块的内部滑动连接，滑块只能进行横向运动，随着顶杆的上升，圆柱就会运动至滑槽的左端，也就带动滑块向右运动，弹簧被拉伸，从而带动顶柱和顶块脱离卡块，此时人工改变调节柱的伸出长度，即可改变本光伏板的安装角度，在调整完毕角度后，松开顶杆，弹簧在自身的弹力作用带动下滑块和顶块朝着调节柱的中心运动，使顶块重新与卡块卡接，将调节柱重新进行固定，对光伏板的安装角度进行固定，能够对光伏板的安装角度进行调节，操作简单，省时省力，应用范围较广。
附图说明
图1为本实用新型结构示意图；
图2为本实用新型锁紧机构的内部剖视平面结构示意图；

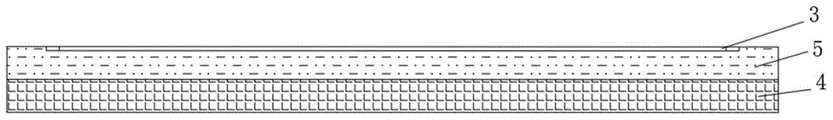

图3为本实用新型光伏板框架的内部剖视平面结构示意图。
图中：1底板、2连接柱、3光伏板框架、4电池片、5钢化玻璃、6圆筒、7调节柱、8连接块、9锁紧机构、91卡块、92锁紧块、93滑块、94顶柱、95顶块、96矩形槽、97顶杆、98圆柱、99挡片、10安装孔、11安装销钉12减震垫。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实施例提供一种技术方案：一种便于调节安装角度的光伏板，包括底板1和锁紧机构9；
底板1：其上端设置有连接柱2，连接柱2的上端通过销轴转动连接有光伏板框架3，光伏板框架3的内部分别设置有电池片4和钢化玻璃5，电池片4位于钢化玻璃5的下方，底板1的上端设置有圆筒6，圆筒6的内部滑动连接有调节柱7，调节柱7的上端通过连接块8与光伏板框架3的下端右侧转动连接；
锁紧机构9：其设置于圆筒6的外弧面，锁紧机构9包括卡块91、锁紧块92、滑块93、顶柱94和顶块95，调节柱7外弧面的凹槽内均匀设置有卡块91，圆筒6的外弧面设置有锁紧块92，锁紧块92的内部滑动连接有滑块93，滑块93靠近圆筒6中心的一端设置有顶柱94，顶柱94靠近圆筒6中心的一端设置有顶块95，顶块95与其中两个相邻的卡块91形成的卡槽卡接，锁紧机构9还包括矩形槽96、顶杆97和圆柱98，矩形槽96开设于锁紧块92的内部，矩形槽96的内部滑动连接有顶杆97，顶杆97的前端设置有圆柱98，圆柱98的外弧面与滑块93内部的滑槽滑动连接，锁紧机构9还包括挡片99，挡片99设置于锁紧块92的内部，挡片99内部的圆孔与顶柱94滑动连接，顶柱94的外弧面套设有弹簧，弹簧靠近圆筒6中心的一端与挡片99远离圆筒6中心的一端滑动连接，弹簧远离圆筒6中心的一端与滑块93靠近圆筒6中心的一端固定连接，首先向上按压顶杆97，顶杆97前端的圆柱98就会在滑块93内部的滑槽内滑动，滑块93在锁紧块92的内部滑动连接，滑块93只能进行横向运动，随着顶杆97的上升，圆柱98就会运动至滑槽的左端，也就带动滑块93向右运动，弹簧被拉伸，从而带动顶柱94和顶块95脱离卡块91，此时人工改变调节柱7的伸出长度，即可改变本光伏板的安装角度，在调整完毕角度后，松开顶杆97，弹簧在自身的弹力作用带动下滑块93和顶块95朝着调节柱7的中心运动，使顶块95重新与卡块91卡接，将调节柱7重新进行固定，对光伏板的安装角度进行固定，能够对光伏板的安装角度进行调节，操作简单，省时省力，应用范围较广；
其中：底板1的内部均匀开设有安装孔10，安装孔10的内部均插接有安装销钉11，在使用时，首先通过安装孔10和安装销钉11将本光伏板固定安装在相应的工作位置，使得本光伏板便于安装；
其中：底板1的下端设置有减震垫12，减震垫12的内部开设有与安装孔10对应的避让孔，减震垫12能够减少外部震动对本光伏板的影响，保证本光伏板的稳定性。
本实用新型提供的一种便于调节安装角度的光伏板的工作原理如下：在使用时，首先通过安装孔10和安装销钉11将本光伏板固定安装在相应的工作位置，减震垫12能够减少外部震动对本光伏板的影响，保证本光伏板的稳定性，首先向上按压顶杆97，顶杆97前端的圆柱98就会在滑块93内部的滑槽内滑动，滑块93在锁紧块92的内部滑动连接，滑块93只能进行横向运动，随着顶杆97的上升，圆柱98就会运动至滑槽的左端，也就带动滑块93向右运动，弹簧被拉伸，从而带动顶柱94和顶块95脱离卡块91，此时人工改变调节柱7的伸出长度，即可改变本光伏板的安装角度，在调整完毕角度后，松开顶杆97，弹簧在自身的弹力作用带动下滑块93和顶块95朝着调节柱7的中心运动，使顶块95重新与卡块91卡接，将调节柱7重新进行固定，对光伏板的安装角度进行固定，能够对光伏板的安装角度进行调节，操作简单，省时省力，应用范围较广，在调节完毕后，电池片4将太阳能转化为电能，再通过光伏控制器为外部电源进行供电，钢化玻璃5能够保护电池片4不受损坏，即可进行正常的发电工作。
以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
Claims (7)
1.一种便于调节安装角度的光伏板，其特征在于：包括底板(1)和锁紧机构(9)；
底板(1)：其上端设置有连接柱(2)，连接柱(2)的上端通过销轴转动连接有光伏板框架(3)，光伏板框架(3)的内部分别设置有电池片(4)和钢化玻璃(5)，电池片(4)位于钢化玻璃(5)的下方，底板(1)的上端设置有圆筒(6)，圆筒(6)的内部滑动连接有调节柱(7)，调节柱(7)的上端通过连接块(8)与光伏板框架(3)的下端右侧转动连接；
锁紧机构(9)：其设置于圆筒(6)的外弧面。
2.根据权利要求1所述的一种便于调节安装角度的光伏板，其特征在于：所述锁紧机构(9)包括卡块(91)、锁紧块(92)、滑块(93)、顶柱(94)和顶块(95)，所述调节柱(7)外弧面的凹槽内均匀设置有卡块(91)，圆筒(6)的外弧面设置有锁紧块(92)，锁紧块(92)的内部滑动连接有滑块(93)，滑块(93)靠近圆筒(6)中心的一端设置有顶柱(94)，顶柱(94)靠近圆筒(6)中心的一端设置有顶块(95)，顶块(95)与其中两个相邻的卡块(91)形成的卡槽卡接。
3.根据权利要求2所述的一种便于调节安装角度的光伏板，其特征在于：所述锁紧机构(9)还包括矩形槽(96)、顶杆(97)和圆柱(98)，所述矩形槽(96)开设于锁紧块(92)的内部，矩形槽(96)的内部滑动连接有顶杆(97)，顶杆(97)的前端设置有圆柱(98)，圆柱(98)的外弧面与滑块(93)内部的滑槽滑动连接。
4.根据权利要求3所述的一种便于调节安装角度的光伏板，其特征在于：所述锁紧机构(9)还包括挡片(99)，所述挡片(99)设置于锁紧块(92)的内部，挡片(99)内部的圆孔与顶柱(94)滑动连接，顶柱(94)的外弧面套设有弹簧，弹簧靠近圆筒(6)中心的一端与挡片(99)远离圆筒(6)中心的一端滑动连接，弹簧远离圆筒(6)中心的一端与滑块(93)靠近圆筒(6)中心的一端固定连接。
5.根据权利要求1所述的一种便于调节安装角度的光伏板，其特征在于：所述底板(1)的内部均匀开设有安装孔(10)。
6.根据权利要求5所述的一种便于调节安装角度的光伏板，其特征在于：所述安装孔(10)的内部均插接有安装销钉(11)。
7.根据权利要求5所述的一种便于调节安装角度的光伏板，其特征在于：所述底板(1)的下端设置有减震垫(12)，减震垫(12)的内部开设有与安装孔(10)对应的避让孔。
