Abstract

本实用新型公开了一种新型可拆卸货架的立柱，包括立柱，所述立柱的内侧插接有背板，所述背板设有多个，多个所述背板之间形成有凹槽，所述凹槽的内部设有橡胶垫，所述立柱的一侧开设有齿孔，所述背板的前侧设有层板，所述背板的前侧位于层板的两侧设有加固板，所述层板与加固板的一侧均固定连接有齿块，所述齿块插接在齿孔的内部，所述层板与加固板之间设有第三对接组件，所述立柱的前端下侧设有固定组件。本实用新型采用上述结构，各组背板之间形成有凹槽，凹槽内可以安装T形挂钩，使得该货架不仅可以摆放货物，同时也可以挂物品，充分利用货架的空间，进一步提高了货架的实用性。

Description

一种新型可拆卸货架的立柱

技术领域

本实用新型属于货架技术领域，特别涉及一种新型可拆卸货架的立柱。

背景技术

超市货架是指在超市里摆放货物的置物架，最早的货架在中国也就是人们常说的柜台，有铁制的木制的还有玻璃的等等多种多样。

目前现有的超市货架大多为一体式结构，无法拆装，由于体积较大导致运输不便，不能灵活使用，此外现有的货架只能摆放货物，背板为平面结构，无法挂起小物品，降低了货架的实用性。

实用新型内容

针对背景技术中提到的问题，本实用新型的目的是提供一种新型可拆卸货架的立柱，以解决目前现有的超市货架大多为一体式结构，无法拆装，由于体积较大导致运输不便，不能灵活使用，此外现有的货架只能摆放货物，背板为平面结构，无法挂小物品，降低了货架的实用性的问题。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种新型可拆卸货架的立柱，包括立柱，所述立柱的内侧插接有背板，所述背板设有多个，多个所述背板之间形成有凹槽，所述凹槽的内部设有橡胶垫，所述立柱的一侧开设有齿孔，所述背板的前侧设有层板，所述背板的前侧位于层板的两侧设有加固板，所述层板与加固板的一侧均固定连接有齿块，所述齿块插接在齿孔的内部，所述层板与加固板之间设有第三对接组件，所述立柱的前端下侧设有固定组件，所述立柱的前端下侧通过固定组件固定连接有底座，所述底座的一侧设有第一安装板，所述底座与第一安装板之间设有第一对接组件，所述底座的另一侧设有第二安装板，所述底座与第二安装板之间设有第二对接组件。

通过采用上述技术方案，各组背板之间形成有凹槽，凹槽内可以安装T形挂钩，使得该货架不仅可以摆放货物，同时也可以挂物品，充分利用货架的空间，进一步提高了货架的实用性。

进一步地，作为优选技术方案，所述固定组件包括固定孔，所述固定孔开设在立柱的下侧内部，所述固定孔的内部螺纹连接有固定螺丝，所述固定螺丝穿过固定孔与底座的一侧螺纹连接。

通过采用上述技术方案，通过设置固定组件，底座与立柱贴合后，通过固定螺丝穿过固定孔与底座的一侧螺纹连接即可完成固定，使得底座与立柱之间拆装也较为便利。

进一步地，作为优选技术方案，所述第一对接组件包括插孔，所述插孔开设在底座的一侧，所述插孔的内部插接有插块，所述插块的一端与第一安装板的一侧固定连接。

通过采用上述技术方案，通过设置第一对接组件，第一安装板的一端连接插块，底座的一侧开设插槽，插块插入插槽内即可使第一安装板与底座连接。

进一步地，作为优选技术方案，所述第二对接组件包括插座，所述插座固定连接在底座的上端，所述插座的内部插接有插板，所述插板的顶端与第二安装板的底端固定连接。

通过采用上述技术方案，通过设置第二对接组件，第二安装板的一端连接有插板，插座中部为凹陷，插板插入插座即可稳定第二安装板的位置，此外第一安装板的一侧将第二安装板的一侧所覆盖，可使第一安装板与第二安装板与底座安装更紧密。

进一步地，作为优选技术方案，所述第三对接组件包括卡槽，所述卡槽开设在加固板的上端一侧，所述卡槽的内部卡接有卡块，所述卡块的顶端与层板的底端固定连接。

通过采用上述技术方案，通过设置第三对接组件，卡块为弹性金属片，卡块插入卡槽后使得加固板与层板连接，可提高层板安装时的稳定性。

进一步地，作为优选技术方案，所述加固板的下端一侧开设有扣槽。

通过采用上述技术方案，通过设置扣槽，便于移动加固板使其与层板分离。

综上所述，本实用新型主要具有以下有益效果：

第一、通过设置固定组件、第一对接组件、第二对接组件、第三对接组件、齿块、齿孔，使得该货架方便进行拆装，避免传统货架体积较大运输不便的情况，提高了货架的实用性，灵活使用；

第二、各组背板之间形成有凹槽，凹槽内可以安装T形挂钩，使得该货架不仅可以摆放货物，同时也可以挂物品，充分利用货架的空间，进一步提高了货架的实用性。

附图说明

图1是本实用新型的结构示意图；

图2是本实用新型的局部侧剖视图；

图3是本实用新型图2的A部放大图；

图4是本实用新型的层板的结构示意图；

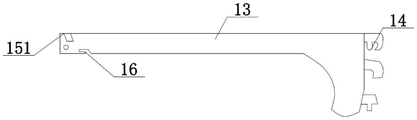

图5是本实用新型的加固板的结构示意图；

图6是本实用新型图2的B部放大图。

附图标记：1、立柱，2、背板，3、层板，4、齿孔，5、凹槽，7、固定组件，71、固定螺丝，72、固定孔，8、底座，9、第一对接组件，91、插块，92、插孔，10、第一安装板，11、第二对接组件，111、插座，112、插板，12、第二安装板，13、加固板，14、齿块，15、第三对接组件，151、卡槽，152、卡块，16、扣槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1

参考图1-5，本实施例所述的一种新型可拆卸货架的立柱，包括立柱1，立柱1的内侧插接有背板2，背板2设有多个，多个背板2之间形成有凹槽5，具体背板2与背板2之间形成有凹槽5，凹槽5内可滑动放置T形挂钩，凹槽5的内部设有橡胶垫6，各组背板2之间形成有凹槽5，凹槽5内可以安装T形挂钩，使得该货架不仅可以摆放货物，同时也可以挂物品，充分利用货架的空间，进一步提高了货架的实用性，立柱1的一侧开设有齿孔4，背板2的前侧设有层板3，背板2的前侧位于层板3的两侧设有加固板13，层板3与加固板13的一侧均固定连接有齿块14，齿块14插接在齿孔4的内部，具体为加固板13一侧的齿块14与层板3的齿块14形状不相同，但都能与齿孔4插接，加固板13一侧设有三个齿块14，层板3与加固板13之间设有第三对接组件15，立柱1的前端下侧设有固定组件7，立柱1的前端下侧通过固定组件7固定连接有底座8，底座8的一侧设有第一安装板10，底座8与第一安装板10之间设有第一对接组件9，底座8的另一侧设有第二安装板12，底座8与第二安装板12之间设有第二对接组件11。

实施例2

参考图2和图5，在实施例1的基础上，为了达到方便货架拆装的目的，本实施例对固定组件7、第一对接组件9、第二对接组件11进行了创新设计，具体地，固定组件7包括固定孔72，固定孔72开设在立柱1的下侧内部，固定孔72的内部螺纹连接有固定螺丝71，固定螺丝71穿过固定孔72与底座8的一侧螺纹连接，第一对接组件9包括插孔92，插孔92开设在底座8的一侧，插孔92的内部插接有插块91，插块91的一端与第一安装板10的一侧固定连接，第二对接组件11包括插座111，插座111固定连接在底座8的上端，插座111的内部插接有插板112，插板112的顶端与第二安装板12的底端固定连接；通过设置固定组件7，底座8与立柱1贴合后，通过固定螺丝71穿过固定孔72与底座8的一侧螺纹连接即可完成固定，使得底座8与立柱1之间拆装也较为便利，通过设置第一对接组件9，第一安装板10的一端连接插块91，底座8的一侧开设插槽，插块91插入插槽内即可使第一安装板10与底座8连接，通过设置第二对接组件11，第二安装板12的一端连接有插板112，插座111中部为凹陷，插板112插入插座111即可稳定第二安装板12的位置，此外第一安装板10的一侧将第二安装板12的一侧所覆盖，可使第一安装板10与第二安装板12与底座8安装更紧密。

实施例3

参考图3-4，本实施例在实施例1的基础上，为了达到使加固板13稳定层板3安装位置的目的，本实施例对第三对接组件15进行了创新设计，具体地，第三对接组件15包括卡槽151，卡槽151开设在加固板13的上端一侧，卡槽151的内部卡接有卡块152，卡块152的顶端与层板3的底端固定连接；通过设置第三对接组件15，卡块152为弹性金属片，卡块152插入卡槽151后使得加固板13与层板3连接，可提高层板3安装时的稳定性。

参考图3-4，为了达到方便移动加固板13的目的，本实施例加固板13的下端一侧开设有扣槽16；通过设置扣槽16，便于移动加固板13使其与层板3分离。

使用原理及优点：底座8与立柱1贴合后，通过固定螺丝71穿过固定孔72与底座8的一侧螺纹连接即可完成固定，使得底座8与立柱1固定，第一安装板10的一端连接插块91，底座8的一侧开设插槽，插块91插入插槽内即可使第一安装板10与底座8连接，第二安装板12的一端连接有插板112，插座111中部为凹陷，插板112插入插座111即可稳定第二安装板12的位置，此时第一安装板10的一侧将第二安装板12的一侧所覆盖，可使第一安装板10与第二安装板12与底座8安装更紧密，然后将层板3一侧的齿块14插入齿孔4内，使层板3与立柱1连接，然后将加固板13一侧的齿块14插入其中的同一齿孔4内，使加固板13一侧的卡槽151与层板3一侧的卡块152卡接即可稳定层板3的位置，防止层板3脱落，而由于各组背板2之间形成有凹槽5，凹槽5内可以安装T形挂钩，使得该货架不仅可以摆放货物，同时也可以挂物品，充分利用货架的空间，进一步提高了货架的实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

Claims (6)

1.一种新型可拆卸货架的立柱(1)，其特征在于：包括立柱(1)，所述立柱(1)的内侧插接有背板(2)，所述背板(2)设有多个，多个所述背板(2)之间形成有凹槽(5)，所述立柱(1)的一侧开设有齿孔(4)，所述背板(2)的前侧设有层板(3)，所述背板(2)的前侧位于层板(3)的两侧设有加固板(13)，所述层板(3)与加固板(13)的一侧均固定连接有齿块(14)，所述齿块(14)插接在齿孔的内部，所述层板(3)与加固板(13)之间设有第三对接组件(15)，所述立柱(1)的前端下侧设有固定组件(7)，所述立柱(1)的前端下侧通过固定组件(7)固定连接有底座(8)，所述底座(8)的一侧设有第一安装板(10)，所述底座(8)与第一安装板(10)之间设有第一对接组件(9)，所述底座(8)的另一侧设有第二安装板(12)，所述底座(8)与第二安装板(12)之间设有第二对接组件(11)。

2.根据权利要求1所述的一种新型可拆卸货架的立柱(1)，其特征在于：所述固定组件(7)包括固定孔(72)，所述固定孔(72)开设在立柱(1)的下侧内部，所述固定孔(72)的内部螺纹连接有固定螺丝(71)，所述固定螺丝(71)穿过固定孔(72)与底座(8)的一侧螺纹连接。

3.根据权利要求1所述的一种新型可拆卸货架的立柱(1)，其特征在于：所述第一对接组件(9)包括插孔(92)，所述插孔(92)开设在底座(8)的一侧，所述插孔(92)的内部插接有插块(91)，所述插块(91)的一端与第一安装板(10)的一侧固定连接。

4.根据权利要求1所述的一种新型可拆卸货架的立柱(1)，其特征在于：所述第二对接组件(11)包括插座(111)，所述插座(111)固定连接在底座(8)的上端，所述插座(111)的内部插接有插板(112)，所述插板(112)的顶端与第二安装板(12)的底端固定连接。

5.根据权利要求1所述的一种新型可拆卸货架的立柱(1)，其特征在于：所述第三对接组件(15)包括卡槽(151)，所述卡槽(151)开设在加固板(13)的上端一侧，所述卡槽(151)的内部卡接有卡块(152)，所述卡块(152)的顶端与层板(3)的底端固定连接。

6.根据权利要求1所述的一种新型可拆卸货架的立柱(1)，其特征在于：所述加固板(13)的下端一侧开设有扣槽(16)。
