Abstract

本实用新型属于健身器械技术领域，具体公开了一种适配多种健身姿态的健身椅。该适配多种健身姿态的健身椅包括椅体、切换座、支撑柄、装配轴和支撑辊。本实用新型通过其装配轴改变相对于切换座的摆动角度，由支撑柄带动支撑辊处于椅体前侧、上侧的不同角度位置，以适配多种健身姿态；在适配不同的健身姿态时，将装配轴拔插连接装配口，以改变装配轴相对于装配口的装配位置，调节操作简单、快捷；此外，还可以通过将拉筋板向下摆动接触地面使拉筋板呈倾斜姿态，以适配小腿拉筋健身姿态；装配轴改变相对于切换座的摆动角度，使支撑辊还可收纳于收纳空间内，减少了健身椅整体外形尺寸，也方便用户再次使用。

Description

一种适配多种健身姿态的健身椅

技术领域

本实用新型属于健身器械技术领域，涉及一种适配多种健身姿态的健身椅。

背景技术

随着人们对健身的重视程度越来越高，人们也越来越热衷于使用健身器械进行健身锻炼。其中，使用率较高的健身椅深受健身人士的青睐，被广泛应用在健身房和家中。目前市面上的健身椅，只适配一至两种健身姿态，若要进行多种健身姿态的锻炼，则需要准备多种类型的健身椅，这将占用室内较大的空间。此外，目前的健身椅，结构设计较复杂，为了适配不同的健身姿态，需要对健身椅进行切换调节，而切换调节的操作较繁琐，导致人机关系较差。

实用新型内容

本实用新型的目的在于提出一种适配多种健身姿态的健身椅，以适配多种健身姿态，且为适配不同的健身姿态，对健身椅调节操作简单。

本实用新型为了实现上述目的，采用如下技术方案：

一种适配多种健身姿态的健身椅，包括椅体、切换座、支撑柄、装配轴和支撑辊；

椅体的侧面上且于上表面和前端面的交界位置设置所述切换座；

所述支撑柄的一端固定设置所述装配轴，所述装配轴连接所述切换座，所述装配轴可改变相对于所述切换座的摆动角度；

所述支撑柄的另一端设置所述支撑辊；

所述装配轴改变相对于所述切换座的摆动角度，以改变所述支撑辊处于椅体前侧、上侧的位置。

优选的，所述切换座的末端开设装配口，所述装配口的横截面轮廓设置为第一正多边形；所述装配轴的末端的横截面轮廓设置为与第一正多边形边数相同的第二正多边形，所述装配轴的末端可拆卸连接于所述装配口内，所述装配轴改变相对于所述装配口的装配位置，以改变所述装配轴相对于所述切换座的摆动角度。

优选的，所述第一正多边形和所述第二正多边形均设置为正八边形。

优选的，所述装配轴的末端设置有磁铁，所述装配口内设置有与磁铁吸附连接的磁吸件。

优选的，所述支撑柄包括固定柄和活动柄，所述活动柄滑动连接所述固定柄，所述活动柄可相对于所述固定柄伸缩；所述固定柄的末端固定设置所述装配轴，所述活动柄的末端设置所述支撑辊。

优选的，所述支撑柄的另一端固定设置有支撑轴，所述支撑辊转动连接所述支撑轴。

优选的，所述支撑辊的外表面设置有由软性材料制成的包裹层。

优选的，所述椅体的一侧铰接有拉筋板，所述拉筋板可向下摆动接触地面使拉筋板呈倾斜姿态。

优选的，所述拉筋板可向上摆动以使拉筋板与所述椅体的外壁平齐。

优选的，所述椅体的下侧开设收纳空间，所述装配轴改变相对于所述切换座的摆动角度，所述支撑辊还可处于所述收纳空间内。

本实用新型与现有技术相比，具有以下有益效果：

如上所述，本实用新型述及了一种适配多种健身姿态的健身椅，通过其装配轴改变相对于切换座的摆动角度，由支撑柄带动支撑辊处于椅体前侧、上侧的不同角度位置，以适配多种健身姿态；在适配不同的健身姿态时，将装配轴拔插连接装配口，以改变装配轴相对于装配口的装配位置，调节操作简单、快捷；此外，还可以通过将拉筋板向下摆动接触地面使拉筋板呈倾斜姿态，以适配小腿拉筋健身姿态；装配轴改变相对于切换座的摆动角度，使支撑辊还可收纳于收纳空间内，减少了健身椅整体外形尺寸，也方便用户再次使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。

图1为本实用新型实施例中适配多种健身姿态的健身椅的立体图一，图1中健身椅处于收纳状态；

图2为本实用新型实施例中支撑柄、装配轴及支撑辊等的立体图一，图2中支撑柄处于缩回状态；

图3为本实用新型实施例中支撑柄、装配轴及支撑辊等的立体图二，图3中支撑柄处于伸出状态；

图4为本实用新型实施例中适配多种健身姿态的健身椅的立体图二，图4中健身椅处于收纳状态；

图5为本实用新型实施例中适配多种健身姿态的健身椅的主视图一，图5中健身椅处于收纳状态；

图6为本实用新型实施例中适配多种健身姿态的健身椅的立体图三，图6中健身椅用于适配“把手-大腿拉伸”健身姿态；

图7为本实用新型实施例中适配多种健身姿态的健身椅的主视图二，图7中健身椅用于适配“把手-大腿拉伸”健身姿态；

图8为本实用新型实施例中适配多种健身姿态的健身椅的立体图四，图8中健身椅用于适配“臀桥”健身姿态；

图9为本实用新型实施例中适配多种健身姿态的健身椅的主视图三，图9中健身椅用于适配“臀桥”健身姿态；

图10为本实用新型实施例中适配多种健身姿态的健身椅的立体图五，图10中健身椅用于适配“普拉提拉伸”健身姿态；

图11为本实用新型实施例中适配多种健身姿态的健身椅的主视图四，图11中健身椅用于适配“普拉提拉伸”健身姿态；

图12为本实用新型实施例中适配多种健身姿态的健身椅的立体图六，图12中健身椅用于适配“把手-卷腹”健身姿态；

图13为本实用新型实施例中适配多种健身姿态的健身椅的主视图五，图13中健身椅用于适配“把手-卷腹”健身姿态；

图14为本实用新型实施例中适配多种健身姿态的健身椅的立体图七，图14中健身椅用于适配“瑜伽辅助”健身姿态；

图15为本实用新型实施例中适配多种健身姿态的健身椅的主视图六，图15中健身椅用于适配“瑜伽辅助”健身姿态；

图16为本实用新型实施例中适配多种健身姿态的健身椅的立体图八，图16中健身椅用于适配“背部按摩”健身姿态；

图17为本实用新型实施例中适配多种健身姿态的健身椅的主视图七，图17中健身椅用于适配“背部按摩”健身姿态；

图18为本实用新型实施例中适配多种健身姿态的健身椅的立体图九，图18中健身椅用于适配“小腿拉筋”健身姿态；

图19为本实用新型实施例中适配多种健身姿态的健身椅的主视图八，图19中健身椅用于适配“小腿拉筋”健身姿态。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。

基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

需要说明，本实用新型实施例中所有方向性指示(诸如上、下、左、右、前、后……)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。

另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“连接”、“固定”等应做广义理解，例如，“固定”可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

另外，本实用新型各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

如图1至图19所示，本实施例中适配多种健身姿态的健身椅，包括椅体1、切换座11、支撑柄21、装配轴22和支撑辊23。

切换座11布置于椅体1的左侧面上，并且，切换座11位于椅体1的上表面和前端面的交界位置。

支撑柄21的一端固定设置装配轴22，支撑柄21的另一端设置支撑辊23；装配轴22和支撑辊23平行布置。

装配轴22连接切换座11，装配轴22可改变相对于切换座11的摆动角度。

如图4、图5所示，椅体1的下侧开设收纳空间12，装配轴22改变相对于切换座11的摆动角度，支撑辊23可以处于收纳空间12内。如此，以使健身椅处于收纳状态，健身椅整体外形尺寸较小，也方便用户再次使用。

如图6至图17所示，装配轴22改变相对于切换座11的摆动角度，以改变支撑辊23处于椅体1前侧、上侧的位置。如此，以使健身椅适配“把手-大腿拉伸”、“臀桥”、“普拉提拉伸”、“把手-卷腹”、“瑜伽辅助”和“背部按摩”健身姿态。

如图6、图7所示，装配轴22改变相对于切换座11的摆动角度，使支撑辊23摆动至椅体1前侧的下方位置，用户面朝下趴在椅体1上，手握支撑辊23进行“把手-大腿拉伸”健身姿态的锻炼。

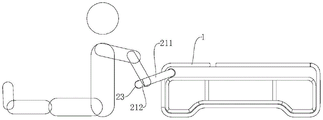

如图8、图9所示，装配轴22改变相对于切换座11的摆动角度，使支撑辊23摆动至椅体1前侧的中间位置，用户坐在椅体1的前方位置，胳膊向后使手握支撑辊23进行“臀桥”健身姿态的锻炼。

如图10、图11所示，装配轴22改变相对于切换座11的摆动角度，使支撑辊23摆动至椅体1前侧的上方位置，用户单腿接触椅体1，手握支撑辊23进行“普拉提拉伸”健身姿态的锻炼。

如图12、图13所示，装配轴22改变相对于切换座11的摆动角度，使支撑辊23摆动至椅体1上侧偏前位置，用户面朝上躺在椅体1上，手握支撑辊23进行“把手-卷腹”健身姿态的锻炼。

如图14、图15所示，装配轴22改变相对于切换座11的摆动角度，使支撑辊23摆动至椅体1上侧正上方位置，用户面朝上躺在椅体1上，将臀部或腰部置于支撑辊23上进行“瑜伽辅助”健身姿态的锻炼。

如图16、图17所示，装配轴22改变相对于切换座11的摆动角度，使支撑辊23摆动至椅体1上侧贴近椅体1位置，用户面朝上躺在椅体1上，将背部置于支撑辊23上进行“背部按摩”健身姿态的锻炼。

具体的，切换座11的末端开设装配口，装配口的横截面轮廓设置为第一正多边形；装配轴22的末端的横截面轮廓设置为第二正多边形，第二正多边形与第一正多边形边数相同；装配轴22的末端可拆卸连接于装配口内，装配轴22改变相对于装配口的装配位置，以改变装配轴22相对于切换座11的摆动角度。具体通过第二正多边形特定的一个边分别对应第一正多边形的各个边，以实现装配轴22改变相对于装配口的装配位置。其中，本实施例中的第一正多边形和第二正多边形均设置为正八边形。这样，第二正多边形特定的一个边分别对应第一正多边形的八个边，装配轴22相对于装配口的装配位置为八个，装配位置不同则装配轴22相对于切换座11的摆动角度也不同。

装配轴22的末端设置有磁铁221，装配口内设置有磁吸件(比如铁块)，磁吸件可与磁铁221吸附连接。将装配轴22嵌入装配口内后，通过磁铁221与磁吸件吸附连接，以对装配轴22进行轴向固定，避免装配轴22轻易地从装配口脱落。当然，用户需要拆卸装配轴22改变装配轴22相对于装配口的装配位置时，对装配轴22施加沿轴向的外力就可实现。

支撑柄21包括固定柄211和活动柄212，活动柄212嵌于固定柄211内部，活动柄212滑动连接固定柄211，活动柄212可相对于固定柄211伸缩。固定柄211的末端固定设置装配轴22，活动柄212的末端设置支撑辊23。调节活动柄212相对于固定柄211伸出的长度，以匹配不同身高的用户，以使支撑辊23处于用户进行健身锻炼的最佳位置。

支撑柄21的另一端固定设置有支撑轴24，支撑辊23转动连接支撑轴24。如此，以使支撑辊23滚动接触用户身体，提高用户健身锻炼的舒适性。

支撑辊23的外表面设置有由软性材料制成的包裹层，使包裹层接触用户身体，以进一步提高用户健身锻炼的舒适性。

如图18、19所示，椅体1的后端面经铰接轴铰接拉筋板13的上端，拉筋板13可向下摆动接触地面使拉筋板13呈倾斜姿态。用户将脚踏在拉筋板13上以进行“小腿拉筋”健身姿态的锻炼。

此外，结合图1所示，拉筋板13可向上摆动以使拉筋板13与椅体1的后端面外壁平齐，以使健身椅处于收纳状态时整体外形尺寸较小。

至此，已经结合附图对本实施例进行了详细描述。依据以上描述，本领域技术人员应当对本实用新型适配多种健身姿态的健身椅有了清楚的认识。本实用新型的适配多种健身姿态的健身椅，通过其装配轴22改变相对于切换座11的摆动角度，由支撑柄21带动支撑辊23处于椅体1前侧、上侧的不同角度位置，以适配多种健身姿态；在适配不同的健身姿态时，将装配轴22拔插连接装配口，以改变装配轴22相对于装配口的装配位置，调节操作简单、快捷；此外，还可以通过将拉筋板13向下摆动接触地面使拉筋板13呈倾斜姿态，以适配小腿拉筋健身姿态；装配轴22改变相对于切换座11的摆动角度，使支撑辊还可收纳于收纳空间12内，减少了健身椅整体外形尺寸，也方便用户再次使用。

当然，以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的实用新型构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的技术领域均包括在本实用新型的专利保护范围内，理应受到本实用新型的保护。

Claims (10)

1.一种适配多种健身姿态的健身椅，其特征在于，

包括椅体、切换座、支撑柄、装配轴和支撑辊；

椅体的侧面上且于上表面和前端面的交界位置设置所述切换座；

所述支撑柄的一端固定设置所述装配轴，所述装配轴连接所述切换座，所述装配轴可改变相对于所述切换座的摆动角度；

所述支撑柄的另一端设置所述支撑辊；

所述装配轴改变相对于所述切换座的摆动角度，以改变所述支撑辊处于椅体前侧、上侧的位置。

2.根据权利要求1所述的适配多种健身姿态的健身椅，其特征在于，

所述切换座的末端开设装配口，所述装配口的横截面轮廓设置为第一正多边形；所述装配轴的末端的横截面轮廓设置为与第一正多边形边数相同的第二正多边形，所述装配轴的末端可拆卸连接于所述装配口内，所述装配轴改变相对于所述装配口的装配位置，以改变所述装配轴相对于所述切换座的摆动角度。

3.根据权利要求2所述的适配多种健身姿态的健身椅，其特征在于，

所述第一正多边形和所述第二正多边形均设置为正八边形。

4.根据权利要求2所述的适配多种健身姿态的健身椅，其特征在于，

所述装配轴的末端设置有磁铁，所述装配口内设置有与磁铁吸附连接的磁吸件。

5.根据权利要求1所述的适配多种健身姿态的健身椅，其特征在于，

所述支撑柄包括固定柄和活动柄，所述活动柄滑动连接所述固定柄，所述活动柄可相对于所述固定柄伸缩；所述固定柄的末端固定设置所述装配轴，所述活动柄的末端设置所述支撑辊。

6.根据权利要求1所述的适配多种健身姿态的健身椅，其特征在于，

所述支撑柄的另一端固定设置有支撑轴，所述支撑辊转动连接所述支撑轴。

7.根据权利要求1所述的适配多种健身姿态的健身椅，其特征在于，

所述支撑辊的外表面设置有由软性材料制成的包裹层。

8.根据权利要求1所述的适配多种健身姿态的健身椅，其特征在于，

所述椅体的一侧铰接有拉筋板，所述拉筋板可向下摆动接触地面使拉筋板呈倾斜姿态。

9.根据权利要求8所述的适配多种健身姿态的健身椅，其特征在于，

所述拉筋板可向上摆动以使拉筋板与所述椅体的外壁平齐。

10.根据权利要求1所述的适配多种健身姿态的健身椅，其特征在于，

所述椅体的下侧开设收纳空间，所述装配轴改变相对于所述切换座的摆动角度，所述支撑辊还可处于所述收纳空间内。
