Abstract
本实用新型提供一种嵌件式IO接口差分电连接器，包括插座组件与插头组件，所述插座组件包括插座外壳、第一基座、第一镶件、第二镶件、保护板、盖板以及第一弹片组件，第一基座安装在插座外壳内部上端，第一镶件与第二镶件安装在插座外壳内部中间及插座外壳内部下端，第一弹片组件设置有多组，插头组件包括插头外壳、第二基座、第三镶件、第四镶件、导线以及第二弹片组件，第二基座安装在插头外壳内部上端，第三镶件与第四镶件均安装在插头外壳内部中间，该设计解决了原有装置采用插接式将插座与插头进行连接，不够牢固及稳定的问题，本实用新型采用弹片嵌件式将插座与插头进行连接，使插座与插头连接时足够牢固及稳定。
Description
技术领域
本实用新型是一种嵌件式IO接口差分电连接器，属于电子连接器技术领域。
背景技术
电子连接器是电子电路中的常用接插连接元件，可以方便地使两部分电路进行连接和分离。电子连接器不仅需要满足安装、拆卸方便，更重要的是连接的稳定性。
中国专利号：CN209029631U，提及了一种稳相射频混装微矩形电连接器，该连接器设有导向组件和防错插装置，方便接插连接，使连接更稳定，传输效率大大提高，但该装置采用插接式将插座与插头进行连接，不够牢固及稳定，现在急需一种嵌件式IO接口差分电连接器来解决上述出现的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种嵌件式IO接口差分电连接器，以解决上述背景技术中提出的问题，本实用新型结构合理，实用性好，采用弹片嵌件式将插座与插头进行连接，使插座与插头连接时足够牢固及稳定。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种嵌件式IO接口差分电连接器，包括插座组件与插头组件，所述插座组件包括插座外壳、第一基座、第一镶件、第二镶件、保护板、盖板以及第一弹片组件，所述第一基座安装在插座外壳内部上端，所述第一镶件与第二镶件安装在插座外壳内部中间及插座外壳内部下端，所述保护板安装在插座外壳前端，所述第一弹片组件设置有多组，所述插头组件包括插头外壳、第二基座、第三镶件、第四镶件、导线以及第二弹片组件，所述第二基座安装在插头外壳内部上端，所述第三镶件与第四镶件均安装在插头外壳内部中间，所述导线设置有多个，所述第二弹片组件设置有多组。
进一步地，所述插座外壳前端上侧设置有标刻识别区域。
进一步地，所述盖板通过多个十字沉头螺钉安装在插座外壳下端，且多个十字沉头螺钉与盖板连接处均涂有螺纹胶。
进一步地，每组所述第一弹片组件上端之间均对称折弯形成鱼眼孔，每组所述第二弹片组件头部均开设有弧形槽，且多个弧形槽与多组鱼眼孔相适配。
进一步地，多个所述导线上端与多组第二弹片组件通过热压脉冲焊进行安装固定，且多组第二弹片组件上端均进行折弯处理。
进一步地，所述第四镶件下端与插头外壳之间采用胶水进行灌封。
本实用新型的有益效果：本实用新型的一种嵌件式IO接口差分电连接器，因本实用新型添加了插座外壳、第一基座、第一镶件、第二镶件、保护板、盖板、十字沉头螺钉、插头外壳、第二基座、第三镶件、第四镶件、导线以及第二弹片组件，经过我们的设计改进及实际使用表明，本装置结构合理，实用性好，采用弹片嵌件式将多组第一弹片组件与多组第二弹片组件之间进行嵌件式，使得插座与插头之间连接效果较好，且使插座与插头连接时足够牢固及稳定。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：
图1为本实用新型一种嵌件式IO接口差分电连接器的插头组件正剖结构示意图；
图2为本实用新型一种嵌件式IO接口差分电连接器的插头组件侧剖示意图；
图3为本实用新型一种嵌件式IO接口差分电连接器的插头组件俯视示意图；

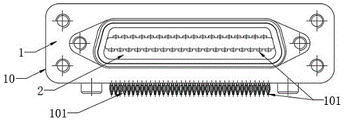

图4为本实用新型一种嵌件式IO接口差分电连接器的插座组件正面示意图；
图5为本实用新型一种嵌件式IO接口差分电连接器的插座组件仰视示意图；
图6为本实用新型一种嵌件式IO接口差分电连接器的插座组件俯视示意图；
图7为本实用新型一种嵌件式IO接口差分电连接器的插座组件侧剖示意图；
图中：1-插座外壳、2-第一基座、3-第一镶件、4-第二镶件、5-保护板、6-盖板、7-十字沉头螺钉、8-螺纹胶、9-标刻识别区域、101-第一弹片组件、10-插座组件、11-插头外壳、12-第二基座、13-第三镶件、14-第四镶件、15-导线、16-插头组件、111-第二弹片组件。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-图7，本实用新型提供一种技术方案：一种嵌件式IO接口差分电连接器，包括插座组件10与插头组件16，插座组件10包括插座外壳1、第一基座2、第一镶件3、第二镶件4、保护板5、盖板6以及第一弹片组件101，第一基座2安装在插座外壳1内部上端，第一镶件3与第二镶件4安装在插座外壳1内部中间及插座外壳1内部下端，保护板5安装在插座外壳1前端，第一弹片组件101设置有多组，插头组件16包括插头外壳11、第二基座12、第三镶件13、第四镶件14、导线15以及第二弹片组件111，第二基座12安装在插头外壳11内部上端，第三镶件13与第四镶件14均安装在插头外壳11内部中间，导线15设置有多个，第二弹片组件111设置有多组，该设计解决了原有装置采用插接式将插座与插头进行连接，不够牢固及稳定的问题。
作为本实用新型的第一个实施例：插座外壳1前端上侧设置有标刻识别区域9，设置的标刻识别区域9，便于工作人员的得知本装置信息，盖板6通过多个十字沉头螺钉7安装在插座外壳1下端，且多个十字沉头螺钉7与盖板6连接处均涂有螺纹胶8，通过添加的螺纹胶8，使得多个十字沉头螺钉7与盖板6连接处密封性更好，从而达到防漏功能。
每组第一弹片组件101上端之间均对称折弯形成鱼眼孔，每组第二弹片组件111头部均开设有弧形槽，且多个弧形槽与多组鱼眼孔相适配，通过折弯形成的多组鱼眼孔与多个弧形槽，使得多组第一弹片组件101能与多组第二弹片组件111之间进行嵌件式连接，进而使插座与插头连接时足够牢固及稳定。
多个导线15上端与多组第二弹片组件111通过热压脉冲焊进行安装固定，且多组第二弹片组件111上端均进行折弯处理，通过将多个导线15上端与多组第二弹片组件111采用热压脉冲焊进行安装固定，使得多个导线15与多组第二弹片组件111之间连接更加牢固，第四镶件14下端与插头外壳11之间采用胶水进行灌封，通过将第四镶件14下端与插头外壳11之间采用胶水进行灌封，使得第四镶件14下端处在插头外壳11内更加牢固。
作为本实用新型的第二个实施例：当需要将插座与插头之间进行连接安装时，将插头外壳11拿起，将其上端对准插座外壳1，使得多组第二弹片组件111对准多组第一弹片组件101，并插入（此过程中，插头外壳11头部插入插座外壳1上端内部，且多组第二弹片组件111与多组第一弹片组件101接触微微张开，多组第一弹片组件101微微内压，持续插入，多组第二弹片组件111上端折弯处就会卡在多组第一弹片组件101上端之间形成的鱼眼孔处），即可完成插座与插头之间的嵌件式安装固定。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
Claims (6)
1.一种嵌件式IO接口差分电连接器，包括插座组件（10）与插头组件（16），其特征在于：所述插座组件（10）包括插座外壳（1）、第一基座（2）、第一镶件（3）、第二镶件（4）、保护板（5）、盖板（6）以及第一弹片组件（101），所述第一基座（2）安装在插座外壳（1）内部上端，所述第一镶件（3）与第二镶件（4）安装在插座外壳（1）内部中间及插座外壳（1）内部下端，所述保护板（5）安装在插座外壳（1）前端，所述第一弹片组件（101）设置有多组；
所述插头组件（16）包括插头外壳（11）、第二基座（12）、第三镶件（13）、第四镶件（14）、导线（15）以及第二弹片组件（111），所述第二基座（12）安装在插头外壳（11）内部上端，所述第三镶件（13）与第四镶件（14）均安装在插头外壳（11）内部中间，所述导线（15）设置有多个，所述第二弹片组件（111）设置有多组。
2.根据权利要求1所述的一种嵌件式IO接口差分电连接器，其特征在于：所述插座外壳（1）前端上侧设置有标刻识别区域（9）。
3.根据权利要求1所述的一种嵌件式IO接口差分电连接器，其特征在于：所述盖板（6）通过多个十字沉头螺钉（7）安装在插座外壳（1）下端，且多个十字沉头螺钉（7）与盖板（6）连接处均涂有螺纹胶（8）。
4.根据权利要求1所述的一种嵌件式IO接口差分电连接器，其特征在于：每组所述第一弹片组件（101）上端之间均对称折弯形成鱼眼孔，每组所述第二弹片组件（111）头部均开设有弧形槽，且多个弧形槽与多组鱼眼孔相适配。
5.根据权利要求1所述的一种嵌件式IO接口差分电连接器，其特征在于：多个所述导线（15）上端与多组第二弹片组件（111）通过热压脉冲焊进行安装固定，且多组第二弹片组件（111）上端均进行折弯处理。
6.根据权利要求1所述的一种嵌件式IO接口差分电连接器，其特征在于：所述第四镶件（14）下端与插头外壳（11）之间采用胶水进行灌封。
