Abstract

本实用新型公开了一种索塔X支撑设置，其特征在于：包括X型的B型节段（1），所述B型节段（1）分别连接有4个A型节段（2），每个A型节段（2）分别与C型节段（3）和D型节段（4）连接，C型节段（3）和D型节段（4）分别与塔柱上下方的预埋件（5）连接，B型节段（1）、A型节段（2）、C型节段（3）和D型节段（4）组成X支撑结构。本实用新型的X支撑体系，不仅具备混凝土横梁的支撑稳定作用而且还有美化装饰效果，该支撑体系结构轻，施工便捷，造价低，工人用工少，而且节段制作可以在索塔塔柱施工期间同步进行，节约施工工期、节约施工成本。

Description

一种索塔X支撑设置

技术领域

本实用新型涉及一种桥梁索塔施工技术，特别是一种索塔X支撑设置。

背景技术

钢桁架加劲梁地锚式悬索桥的塔柱通常采用空心矩形截面，塔柱如果过高，按照常规设计应是设计多道混凝土横梁，施工时间长、需要大量的钢筋混凝土，以及人工成本,费用非常高，而且高空工人施工作业时间长，危险因素多，混凝土浇筑还会产生施工废水，而且混凝土养护需耗费大量水资源，施工工序多，需要作业工人多、机械设备多。

实用新型内容

本实用新型的目的在于，提供一种索塔X支撑设置。既能保证索塔整体受力结构安全，又能节约成本。

本实用新型的技术方案：一种索塔X支撑设置，包括X型的B型节段索塔X支撑设置，所述B型节段索塔X支撑设置分别连接有4个A型节段索塔X支撑设置，每个A型节段索塔X支撑设置分别与C型节段索塔X支撑设置和D型节段索塔X支撑设置连接，C型节段索塔X支撑设置和D型节段索塔X支撑设置分别与塔柱上下方的预埋件索塔X支撑设置连接，B型节段索塔X支撑设置、A型节段索塔X支撑设置、C型节段索塔X支撑设置和D型节段索塔X支撑设置组成X支撑结构。

上述的索塔X支撑设置，所述B型节段索塔X支撑设置为X型箱型结构，箱型结构内设有肋条索塔X支撑设置，在X型的4个端面设有焊接面。

上述的索塔X支撑设置，所述A型节段索塔X支撑设置为一字箱型结构，在箱型结构内设有肋条索塔X支撑设置，两个端面设有焊接面。

上述的索塔X支撑设置，所述C型节段索塔X支撑设置为箭头结构体，箭头结构体的尾部索塔X支撑设置设有焊接面，在箭头结构体头部为预埋件连接部索塔X支撑设置，在箭头结构体头部设有剪力钉索塔X支撑设置。

上述的索塔X支撑设置，所述D型节段索塔X支撑设置包括箱型结构的连接段索塔X支撑设置，连接段索塔X支撑设置一端设有焊接面，另一端连接倾斜设置的预埋件连接部索塔X支撑设置，预埋件连接部索塔X支撑设置上设有剪力钉索塔X支撑设置。

索塔X支撑设置的施工方法，包括以下步骤，步骤1、预埋件安装：塔柱横梁孔洞预埋安装预埋件索塔X支撑设置，预埋件索塔X支撑设置分别与两侧上方的C型节段索塔X支撑设置、下方的D型节段索塔X支撑设置安装固定；

步骤2、上方A型节段吊装：将上方的2个A型节段索塔X支撑设置分别吊运到预定位置，将A型节段索塔X支撑设置分别与两侧的C型节段索塔X支撑设置连接固定；

步骤3、B型节段吊装：将B型节段索塔X支撑设置吊运到预定位置，分别与A型节段索塔X支撑设置的另一端连接固定；

步骤4、下方A型节段吊装：将下方的2个A型节段索塔X支撑设置分别吊运到预定位置，将A型节段索塔X支撑设置分别与B型节段索塔X支撑设置连接固定，然后将下方A型节段索塔X支撑设置的另一端与D型节段索塔X支撑设置连接固定。

上述的索塔X支撑设置的施工方法，所述步骤1中，上方的C型节段索塔X支撑设置的箭头结构体头部分别连接塔柱横梁孔洞的上部和侧面，下方的D型节段索塔X支撑设置的预埋件连接部索塔X支撑设置连接塔柱侧面。

本实用新型的有益效果：本实用新型具有如下特点：

1、经济效益

以某桥梁工程为例，该工程的主桥采用单跨 450m 的钢桁架加劲梁地锚式悬索桥，桥宽 36.35m。主桥两侧引桥 采用标准跨径为 40m 、35m 的预应力混凝土 T 梁 ，桥宽32.5m 。索塔采用双柱直立式门式框架混凝土结构，由基础、塔座、塔柱和横梁（上横梁、下横梁） 组成。侧索塔自承台顶以上高 147.024m （包括防护罩高度 16.95m ），侧索塔自承台顶以上高 141.024m （包括防护罩高度 16.8m ）。

塔柱采用空心矩形截面，上塔柱外轮廓尺寸为 5. 1m （横桥向） ×8.5m （顺桥向） ，内侧设置 0.6m×0.6m 的倒角，壁厚 1.2m；下塔柱外轮廓尺寸为 6.5m （横桥向） ×10.5m （顺桥向） ，内侧设置 0.8m×0.8m 的倒角，壁厚 1.2m；塔底设置 3m 高实心段。为减小 风载阻力系数、改善涡振性能、消除塔柱单调感，上塔柱外侧四角设有 0.3m （横桥向） ×0.5m （顺桥向） 的槽口，下塔柱外侧四角设有双层 0.5m×0.5m 的槽口。

由于索塔收坡设计，为了预防2个塔柱受力后产生向内倾斜，在索塔柱底部设置X斜撑，取支撑作用，同时也改进美化索塔外观单一性设计。使用 X 斜撑构造代替预应力钢筋混凝土横梁，一道预应力钢筋混凝土下横梁设计尺寸为：主塔下横梁高度为 8m，宽度为7.5m，壁厚 80cm，长 35.7m，预应力钢筋混凝土约约1200 m³，不仅节约了大量混凝土、钢材使用量，而且还节约施工人工和机械投入，总节约成本至少1000万元。

2、技术特点

通过优化悬索桥索塔结构受力计算，在验证确保塔柱的稳定性的前提下，创新研发索塔塔柱钢组件X支撑体系，不仅具备混凝土横梁的支撑稳定作用而且还有美化装饰效果，其技术构造方案采用A、B、C、D种型号节段，并通过焊接连接成X形状的几何支撑体系，该支撑体系结构轻，施工便捷，造价低，工人用工少，而且节段制作可以在索塔塔柱施工期间同步进行，节约施工工期、节约施工成本。

附图说明

附图1为本实用新型结构示意图；

附图2-5为本实用新型施工流程图；

附图6为本实用新型B型节段结构示意图；

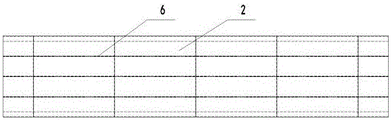

附图7为本实用新型A型节段结构示意图；

附图8为本实用新型C型节段结构示意图；

附图9为本实用新型D型节段结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明，但并不作为对本实用新型限制的依据。

本实用新型的实施例1：一种索塔X支撑设置，包括X型的B型节段1，所述B型节段1分别连接有4个A型节段2，每个A型节段2分别与C型节段3和D型节段4连接，C型节段3和D型节段4分别与塔柱上下方的预埋件5连接，B型节段1、A型节段2、C型节段3和D型节段4组成X支撑结构，用于索塔柱底部的支撑。

所述B型节段1为X型箱型结构，箱型结构内设有肋条6，在X型的4个端面设有焊接面。B型节段1可采用由多个Q345钢组件焊接而成，主要作用是连接A型节段，构成X支撑,焊接面的焊孔半径均为R35，焊缝尺寸均采用8mm。

所述A型节段2为一字箱型结构，在箱型结构内设有肋条6，两个端面设有焊接面。A型节段2可采用由多个Q345钢组件焊接而成，主要作用是连接B型节段1和C型节段3，焊接面的焊孔半径均为R35，焊缝尺寸均采用8mm。

所述C型节段3为箭头结构体，箭头结构体的尾部7设有焊接面，在箭头结构体头部为预埋件连接部8，主要作用是连接A型节段2和预埋件5，在箭头结构体头部设有剪力钉9，图8所示的C型节段3，剪力钉9共计144个，焊接面的焊孔半径均为R35，焊缝尺寸均采用8mm。

所述D型节段4包括箱型结构的连接段10，连接段10一端设有焊接面，另一端连接倾斜设置的预埋件连接部8，预埋件连接部8上设有剪力钉9。D型节段采用由多个Q345钢组件焊接而成，主要作用是连接A型节段2和预埋件5，图8所示的D型节段4上布设有192个剪力钉,焊孔半径均为R35，焊缝尺寸均采用8mm。

预埋件5与索塔箍筋连接，在预埋件5预制时提前插入，其外侧设置有立柱箍筋。

索塔X支撑设置的施工方法，如图2-5所示，包括以下步骤，步骤1、预埋件安装：塔柱横梁孔洞预埋安装预埋件5，预埋件5分别与两侧上方的C型节段3、下方的D型节段4安装固定；各节段可用电动或手动葫芦进行精确定位。

步骤2、上方A型节段吊装：将上方的2个A型节段2分别吊运到预定位置，将A型节段2分别与两侧的C型节段3连接固定；各节段用电动或手动葫芦进行精确定位后，将节段的焊接面焊接牢固。

步骤3、B型节段吊装：将B型节段1吊运到预定位置，分别与A型节段2的另一端焊接固定；

步骤4、下方A型节段吊装：将下方的2个A型节段2分别吊运到预定位置，将A型节段2分别与B型节段1焊接固定，然后将下方A型节段2的另一端与D型节段4焊接固定。

所述步骤1中，上方的C型节段3的箭头结构体头部分别连接塔柱横梁孔洞的上部和侧面，下方的D型节段4的预埋件连接部8连接塔柱侧面。

最后清理现场，恢复预埋孔洞。

施工过程应注意以下几点：

(1)钢材采用 Q345，材料化学成分及机械性能应符合《桥梁用结构钢》(GB/T714-2015)有关规定。钢板总平均厚度不得出现负公差，单批厚度公差不得大于-2％。焊接、安装的质量标准均按《公路桥涵施工技术规范》 (JTG/TF50-2020)的有关条文执行。

(2)所用焊接材料应符合国家有关标准，品种由焊接工艺评定试验确定，除明示焊缝尺寸外，其他焊缝均采用 8mm 标准施焊。

(3)X 撑节段依次安装时，充分利用下横梁施工支架对其进行临时支撑，确保节段吊装焊接完成前结构的稳定。

(4)吊装节段时，严格按照施工机械安全的相关规定执行。

Claims (5)

1.一种索塔X支撑设置，其特征在于：包括X型的B型节段（1），所述B型节段（1）分别连接有4个A型节段（2），每个A型节段（2）分别与C型节段（3）和D型节段（4）连接，C型节段（3）和D型节段（4）分别与塔柱上下方的预埋件（5）连接，B型节段（1）、A型节段（2）、C型节段（3）和D型节段（4）组成X支撑结构。

2.根据权利要求1所述的索塔X支撑设置，其特征在于：所述B型节段（1）为X型箱型结构，箱型结构内设有肋条（6），在X型的4个端面设有焊接面。

3.根据权利要求1所述的索塔X支撑设置，其特征在于：所述A型节段（2）为一字箱型结构，在箱型结构内设有肋条（6），两个端面设有焊接面。

4.根据权利要求1所述的索塔X支撑设置，其特征在于：所述C型节段（3）为箭头结构体，箭头结构体的尾部（7）设有焊接面，在箭头结构体头部为预埋件连接部（8），在箭头结构体头部设有剪力钉（9）。

5.根据权利要求1所述的索塔X支撑设置，其特征在于：所述D型节段（4）包括箱型结构的连接段（10），连接段（10）一端设有焊接面，另一端连接倾斜设置的预埋件连接部（8），预埋件连接部（8）上设有剪力钉（9）。
