Abstract

本实用新型公开了一种桥梁限行装置,属于限行装置领域,包括两组固定环和多个螺栓,每组固定环的上端均安装有空心柱,两个空心柱均螺纹连接有螺纹杆,两个螺纹杆的上端均安装有连接柱,两个连接柱的相向侧壁均安装有支撑块,两个支撑块通过螺栓螺纹有拦截板,空心柱的上端开设有螺纹孔,螺纹杆的侧壁设置有与螺纹孔相适配的螺纹,方便快速取放拦截板,从而方便火警等救援车辆通行,该装置方便调整拦截板的高度,从而方便需要“A”或“B”证的空车行驶,该装置结构简单,方便使用。

Description

一种桥梁限行装置
技术领域
本实用新型涉及限行装置领域,更具体地说,涉及一种桥梁限行装置。
背景技术
桥梁,一般指架设在江河湖海上,使车辆行人等能顺利通行的构筑物。现有乡镇旁边的县道、省道处都会有河道,一般是为了修建地基时挖出的,因此通往县道或省道旁边道路一般都会搭建桥梁,而农村桥梁其强度不够,不能承载“A”或“B”证满载车辆,因此导致必须使用桥梁限位装置,而为了方便火警等车辆进入,需要及时调整限位装置,而现有的限行装置一般都是水泥直接浇注的,导致其不便于调整高度或取放拦截板,为此我们提出了一种桥梁限行装置。
发明内容
针对现有技术中存在的问题,本实用新型的目的在于提供一种桥梁限行装置,它方便快速取放拦截板,从而方便火警等救援车辆通行,且该装置方便调整拦截板的高度,从而方便需要“A”或“B”证的空车行驶,且该装置结构简单,方便使用。
为解决上述问题,本实用新型采用如下的技术方案。
一种桥梁限行装置,包括两组固定环和多个螺栓,每组固定环的上端均安装有空心柱,两个空心柱均螺纹连接有螺纹杆,两个螺纹杆的上端均安装有连接柱,两个连接柱的相向侧壁均安装有支撑块,两个支撑块通过螺栓螺纹有拦截板。
进一步的,所述空心柱的上端开设有螺纹孔,螺纹杆的侧壁设置有与螺纹孔相适配的螺纹,螺纹孔的内壁开设有泄水孔。
进一步的,所述的螺纹杆设置有中心孔,螺纹杆的高度比螺纹孔的深度高5cm。
进一步的,所述的支撑块开设有限位槽,限位槽的内壁开设有与螺栓相适配的螺纹转孔,限位槽的两端与拦截板的两端相适配。
相比于现有技术,本实用新型的有益效果:
本实用新型方便快速取放拦截板,从而方便火警等救援车辆通行,且该装置方便调整拦截板的高度,从而方便需要“A”或“B”证的空车行驶,且该装置结构简单,方便使用。
附图说明
图1为本实用新型的结构剖视图;

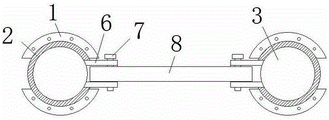

图2为本实用新型的结构俯视图。
图中:1-固定环;2-空心柱;3-螺纹杆;4-连接柱;5-转动块;6-支撑块;7-螺栓;8-拦截板。
具体实施方式
请参阅图1和图2所示,一种桥梁限行装置,包括两组固定环1和多个螺栓7,每组固定环1的上端均安装有空心柱2,两个空心柱2均螺纹连接有螺纹杆3,两个螺纹杆3的上端均安装有连接柱4,两个连接柱4的相向侧壁均安装有支撑块6,两个支撑块6通过螺栓7螺纹有拦截板8。
所述空心柱2的上端开设有螺纹孔,螺纹杆3的侧壁设置有与螺纹孔相适配的螺纹,螺纹孔的内壁开设有泄水孔。
所述的螺纹杆3设置有中心孔,螺纹杆3的高度比螺纹孔的深度高5cm。
所述的支撑块6开设有限位槽,限位槽的内壁开设有与螺栓7相适配的螺纹转孔,限位槽的两端与拦截板8的两端相适配。
本实用新型的使用过程:
使用时,将固定环1安放到桥梁处,之后将螺纹杆3螺纹连接到空心柱2的螺纹孔内,并预留高度,从而对一定高度的车辆进行限位,同时将拦截板8放置到支撑块6的限位槽内,并使用螺栓7将拦截板8和支撑块6固定,从而完成该装置的安装,之后可根据需要通行车辆的高度,同时螺旋转动两个螺纹杆3,从而方便抬高拦截板8的高度,进而方便车辆通过,本实用新型方便快速取放拦截板8,从而方便火警等救援车辆通行,且该装置方便调整拦截板8的高度,从而方便需要“A”或“B”证的空车行驶,且该装置结构简单,方便使用。

Claims (4)

1.一种桥梁限行装置,包括两组固定环(1)和多个螺栓(7),其特征在于:每组固定环(1)的上端均安装有空心柱(2),两个空心柱(2)均螺纹连接有螺纹杆(3),两个螺纹杆(3)的上端均安装有连接柱(4),两个连接柱(4)的相向侧壁均安装有支撑块(6),两个支撑块(6)通过螺栓(7)螺纹有拦截板(8)。
2.根据权利要求1所述的一种桥梁限行装置,其特征在于:所述空心柱(2)的上端开设有螺纹孔,螺纹杆(3)的侧壁设置有与螺纹孔相适配的螺纹,螺纹孔的内壁开设有泄水孔。
3.根据权利要求2所述的一种桥梁限行装置,其特征在于:所述的螺纹杆(3)设置有中心孔,螺纹杆(3)的高度比螺纹孔的深度高5cm。
4.根据权利要求1所述的一种桥梁限行装置,其特征在于:所述的支撑块(6)开设有限位槽,限位槽的内壁开设有与螺栓(7)相适配的螺纹转孔,限位槽的两端与拦截板(8)的两端相适配。
