本实用新型公开了一种用于松弛存放氨纶布的多功能输送架，包括支架(1)，所述的支架(1)内前后两侧设有竖直设置的固定杆(7)，固定杆(7)中设有竖直方向的导向槽(8)，导向槽(8)通过限位块(9)设有水平设置的槽钢(2)，槽钢(2)开口相对设置，槽钢(2)两端设有止口铁板(3)，相对设置的槽钢(2)间设有水平设置的放置架。它具有稳定性好的优点，布料不易掉落。
Description
技术领域
本实用新型涉及一种输送架，特别是一种用于松弛存放氨纶布的多功能输送架。
背景技术
在氨纶织物工厂领域，公认的氨纶坯布是不稳定的，必须要通过高温前定型处理，织物才可以进行绳状染色。但是从氨纶坯布织造完成到前定型，氨纶坯布的堆放和运输，存在布卷之间的挤压损伤，这个损伤在高温定型的时候会被固定下来，一直到成品都无法消除，形成瑕疵，所以有时松弛放置于布料放置架上。如申请号为202122004153.1的专利公开了一种布料放置架，包括支撑架、垂直固定于支撑架的若干水平杆以及放置于两同一高度水平杆上的放置板，所述放置板可拆卸设置于水平杆上端，该申请具有方便将放置架上的布料取下的效果。但是该申请主要起到放置板宽度方向上的限位，放置板在长度方向上缺少限位，稳定性较差，在工厂里，地面不是完全平整的，容易导致放置板滑落，影响布料输送安全。
实用新型内容
本实用新型的目的在于，提供一种用于松弛存放氨纶布的多功能输送架。它具有稳定性好的优点，布料不易掉落。
本实用新型的技术方案：一种用于松弛存放氨纶布的多功能输送架，其特点是：包括支架，所述的支架内前后两侧设有水平设置的槽钢，槽钢开口相对设置，槽钢两端设有止口铁板，相对设置的槽钢间设有水平设置的放置架。支架左右两侧设置脚轮。
前述的一种用于松弛存放氨纶布的多功能输送架中，所述的放置架包括放置板，放置板下侧两端设有相互平行的固定管，放置板的长度小于固定管的长度，固定管长度与相对设置的两个槽钢内壁间距相等，固定管外径间距最大值等于槽钢长度。
前述的一种用于松弛存放氨纶布的多功能输送架中，所述的止口铁板的高度小于槽钢上下沿间距，止口铁板至槽钢上沿的距离大于固定管直径。
前述的一种用于松弛存放氨纶布的多功能输送架中，所述的导向槽为凸字形的导向槽，导向槽一侧设有与限位块相对应的抵接板，导向槽后侧的固定杆设有均匀分布的定位孔，定位孔中设有用于抵紧抵接板的固定螺栓。
与现有技术相比，本实用新型通过设置固定杆，通过导向槽和限位块的配合实现槽钢位置的调节，从而可以根据布料堆叠厚度调整槽钢间距离，并且可以利用槽钢的自身形状实现放置架的竖直方向上的限位，止口铁板可以对放置架进行水平方向上的限位，稳定性好。
附图说明
图1是本实用新型的结构示意图；
图2是本实用新型的结构示意图；

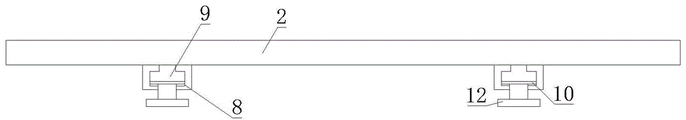

图3是本实用新型槽钢与固定杆配合的结构示意图；

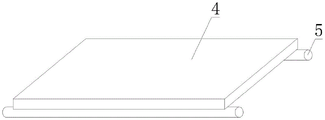

图4是本实用新型放置架的结构示意图。
附图中的标记为：1-支架，2-槽钢，3-止口铁板，4-放置板,5-固定管,7-固定杆,8-导向槽,9-限位块,10-抵接板,11-定位孔，12-固定螺栓。
具体实施方式
下面结合附图和实施例对本实用新型作进一步的说明，但并不作为对本实用新型限制的依据。
实施例。一种用于松弛存放氨纶布的多功能输送架，构成如图1-4所示，包括支架1，所述的支架1内前后两侧设有竖直设置的固定杆7，固定杆7中设有竖直方向的导向槽8，导向槽8通过限位块9设有水平设置的槽钢2，槽钢2开口相对设置，槽钢2两端设有止口铁板3，相对设置的槽钢2间设有水平设置的放置架。止口铁板3通过焊接固定在槽钢2两端。支架1左右两侧设置脚轮。
所述的放置架包括放置板4，放置板4下侧两端设有相互平行的固定管5，放置板4的长度小于固定管5的长度，固定管5长度与相对设置的两个槽钢2内壁间距相等，固定管5外径间距最大值等于槽钢2长度。
所述的止口铁板3的高度小于槽钢2上下沿间距，止口铁板3至槽钢2上沿的距离大于固定管5直径。
所述的导向槽8为凸字形的导向槽，导向槽8一侧设有与限位块9相对应的抵接板10，导向槽8后侧的固定杆7设有均匀分布的定位孔11，定位孔11中设有用于抵紧抵接板10的固定螺栓12。
本实用新型的使用原理：使用者用放置架来堆放退卷的氨纶布，当氨纶布堆置量较多时，工人可以一起抬起放置架，放置板4可以采用长宽分别为180厘米*80厘米的七夹板或九夹板，固定管5的长度可以为200厘米，并且使固定管5超出放置板4长度方向两端10厘米，止口铁板3至槽钢2上沿的距离大于固定管5直径，所以固定管5可以穿过止口铁板3固定于槽钢2中，槽钢2自身形状可以对放置架进行竖直方向上的限位，止口铁板3可以对放置架进行水平方向上的限位，从而放置架难以从槽钢2中脱离，并且可以根据放置板4上所堆积的氨纶布厚度，调整槽钢2位置，固定杆7通过焊接固定在支架1上，并且支架1上设有与定位孔11相对应的安装孔，通过固定螺栓12穿过定位孔11从而抵紧抵接板10，抵接板10可以对限位块9固定实现对槽钢2位置的确定，限位块9与槽钢2可以通过焊接或螺钉等方式实现固定。本实用新型通过简单结构和材料可以对放置架进行较好限位，防止放置架发生脱落，可靠性好，氨纶布可以松弛放置于放置板4上，由于本实用新型稳定性好，所以氨纶布不易掉落。
