Abstract

本实用新型公开了一种具有抗菌功能的高分子PP管，包括横管与加强机构，所述横管的轴心处设置有加强机构，所述横管与加强机构套接固定，所述横管的右端设置有第一连接架，所述横管的左端设置有第二连接架，本实用新型中通过将传统的一体式的横管更改为现有的在横管的内部设置有第一支管、第二支管与第三支管，而且第二支管套接在第一支管与第三支管的内部，这样可以改变第二支管和第一支管与第三支管之间的间距，可以更改横管的宽度，这样可以通过该横管可以适应不同的安装环境，有效的提高了该横管的适应性。

Description

一种具有抗菌功能的高分子PP管

技术领域

本实用新型属于PP管技术领域，具体涉及一种具有抗菌功能的高分子PP管。

背景技术

PP管的特点是不锈蚀、耐磨损、不结垢、减小振动和噪声、防冻裂(超过-20℃的低温下pp管产生冻裂，高温的工作环境只要超过70℃产生分解，使用温度在-20℃到70℃)、防结露，热损失少、安装简单、使用寿命长。

PP管的使用范围非常广泛，在底下管廊上也有使用，然而PP管在安装时大部分都是连接管直接固定，但是这样在固定时，由于两端框架的间距可能会出现改变，传统的横管尺寸为一定的，这样对于框架内侧间距不相同时可能会导致横管无法使用的现象。

实用新型内容

本实用新型的目的在于提供一种具有抗菌功能的高分子PP管，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有抗菌功能的高分子PP管，包括横管与加强机构，所述横管的轴心处设置有加强机构，所述横管与加强机构套接固定，所述横管的右端设置有第一连接架，所述横管的左端设置有第二连接架，所述横管后端表侧设置有管道主体，所述第一连接架与第二连接架的左右两端各设置有一个框架，所述横管的组成包括有第一连接盘、第一支管、挡板、第二支管、第三支管与第二连接盘，所述第一连接盘的右端设置有第一支管，所述第一支管的右端设置有第二支管，所述第二支管的右端设置有第三支管，所述第三支管的右端设置有第二连接盘，所述第一支管与第三支管的外侧一周均设置有一个挡板。

优选的，所述加强机构的组成包括有第一侧板、横杆与第二侧板，所述第一侧板内部上下两端各设置有一个横杆，两个所述横杆的右端设置有第二侧板。

优选的，所述第一连接架与第二连接架的尺寸与规格均相同，所述第一连接架与第二连接架分别固定在框架内部两端。

优选的，所述第二支管、第一支管与第三支管均为内部中空的圆柱体结构，所述第二支管的截面直径小于第一支管与第三支管的截面直径。

优选的，所述第一支管与第三支管靠近第二支管的外侧一周点焊固定有一个挡板。

优选的，所述第一侧板与第二侧板均为内部中空的圆环体结构，所述第一侧板与第二侧板的尺寸与规格均相同。

与现有技术相比，本实用新型提供了一种具有抗菌功能的高分子PP管，具备以下有益效果：

（1）、本实用新型中通过将传统的一体式的横管更改为现有的在横管的内部设置有第一支管、第二支管与第三支管，而且第二支管套接在第一支管与第三支管的内部，这样可以改变第二支管和第一支管与第三支管之间的间距，可以更改横管的宽度，这样可以通过该横管可以适应不同的安装环境，有效的提高了该横管的适应性；

（2）、本实用新型中在横管的轴心处外端设置有加强机构，这样可以通过加强机构有效的改变了横管的承载作用力，避免了长时间使用下横管由于长度过长导致轴心处的受力较大，避免了出现断裂的现象。

附图说明

图1为本实用新型的用于市政管网工程的地下排桩管道俯视结构示意图；

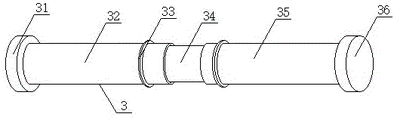

图2为本实用新型的横管整体结构示意图；

图3为本实用新型的加强机构俯视结构示意图；

图中：1、框架；2、第一连接架；3、横管；31、第一连接盘；32、第一支管；33、挡板；34、第二支管；35、第三支管；36、第二连接盘；4、加强机构；41、第一侧板；42、横杆；43、第二侧板；5、管道主体；6、第二连接架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

请参阅图1-3，本实用新型提供一种技术方案：一种具有抗菌功能的高分子PP管，包括横管3与加强机构4，横管3的轴心处设置有加强机构4，横管3与加强机构4套接固定，加强机构4的组成包括有第一侧板41、横杆42与第二侧板43，第一侧板41内部上下两端各设置有一个横杆42，第一侧板41与第二侧板43均为内部中空的圆环体结构，从而可以更好的达到限位的作用，第一侧板41与第二侧板43的尺寸与规格均相同，两个横杆42的右端设置有第二侧板43，横管3的右端设置有第一连接架2，第一连接架2与第二连接架6的尺寸与规格均相同，第一连接架2与第二连接架6分别固定在框架1内部两端，横管3的左端设置有第二连接架6，横管3后端表侧设置有管道主体5，第一连接架2与第二连接架6的左右两端各设置有一个框架1，横管3的组成包括有第一连接盘31、第一支管32、挡板33、第二支管34、第三支管35与第二连接盘36，第一连接盘31的右端设置有第一支管32，第一支管32与第三支管35靠近第二支管34的外侧一周点焊固定有一个挡板33，通过挡板33的设置可以使得加强机构4固定紧密，第二支管34、第一支管32与第三支管35均为内部中空的圆柱体结构，第二支管34的截面直径小于第一支管32与第三支管35的截面直径，第一支管32的右端设置有第二支管34，第二支管34的右端设置有第三支管35，第三支管35的右端设置有第二连接盘36，第一支管32与第三支管35的外侧一周均设置有一个挡板33。

本实用新型的工作原理及使用流程：当要进行该装置的使用时，这时首先通过将框架1固定在坑道的内部，之后将框架1固定紧密之后，使用者取出第一连接架2与第二连接架6，并且通过吊运设备将第一连接架2与第二连接架6与框架1固定紧密，然后这时通过吊运设备吊出横管3，之后将横管3内部的第一连接盘31与第二连接架6固定紧密，然后通过第二连接盘36与第一连接架2固定紧密，在固定的同时，横管3内部的第二支管34和第一支管32与第三支管35相互运动，使得横管3适应第一连接架2与第二连接架6之间的间距，然后在坑道的底端铺设管道主体5，最后在横管3轴心处的外端通过固定加强机构4，这样可以提高横管3的承载力，避免了由于重力较大出现断裂的现象，这样就完成了该结构的安装与使用了。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

Claims (6)

1.一种具有抗菌功能的高分子PP管，包括横管（3）与加强机构（4），其特征在于：所述横管（3）的轴心处设置有加强机构（4），所述横管（3）与加强机构（4）套接固定，所述横管（3）的右端设置有第一连接架（2），所述横管（3）的左端设置有第二连接架（6），所述横管（3）后端表侧设置有管道主体（5），所述第一连接架（2）与第二连接架（6）的左右两端各设置有一个框架（1），所述横管（3）的组成包括有第一连接盘（31）、第一支管（32）、挡板（33）、第二支管（34）、第三支管（35）与第二连接盘（36），所述第一连接盘（31）的右端设置有第一支管（32），所述第一支管（32）的右端设置有第二支管（34），所述第二支管（34）的右端设置有第三支管（35），所述第三支管（35）的右端设置有第二连接盘（36），所述第一支管（32）与第三支管（35）的外侧一周均设置有一个挡板（33）。

2.根据权利要求1所述的一种具有抗菌功能的高分子PP管，其特征在于：所述加强机构（4）的组成包括有第一侧板（41）、横杆（42）与第二侧板（43），所述第一侧板（41）内部上下两端各设置有一个横杆（42），两个所述横杆（42）的右端设置有第二侧板（43）。

3.根据权利要求1所述的一种具有抗菌功能的高分子PP管，其特征在于：所述第一连接架（2）与第二连接架（6）的尺寸与规格均相同，所述第一连接架（2）与第二连接架（6）分别固定在框架（1）内部两端。

4.根据权利要求1所述的一种具有抗菌功能的高分子PP管，其特征在于：所述第二支管（34）、第一支管（32）与第三支管（35）均为内部中空的圆柱体结构，所述第二支管（34）的截面直径小于第一支管（32）与第三支管（35）的截面直径。

5.根据权利要求1所述的一种具有抗菌功能的高分子PP管，其特征在于：所述第一支管（32）与第三支管（35）靠近第二支管（34）的外侧一周点焊固定有一个挡板（33）。

6.根据权利要求2所述的一种具有抗菌功能的高分子PP管，其特征在于：所述第一侧板（41）与第二侧板（43）均为内部中空的圆环体结构，所述第一侧板（41）与第二侧板（43）的尺寸与规格均相同。
