CN218112033U - 一种蓄电池可调节的丝印装置 - Google Patents

Abstract

本实用新型公开了一种蓄电池可调节的丝印装置，包括底座，底座上设有水平移动机构，水平移动机构上设有高度调节机构，高度调节机构上设有丝印固定台。底座上还设有水平位置调节机构，水平位置调节机构上连接有电池固定台，水平位置调节机构与电池固定台之间连接有水平角度微调机构。所述电池固定台上还设有电池限位机构。采用水平移动机构以及连接在其上的高度调节机构，加上水平位置调节机构，能够从x、y、z轴三个方向对丝印固定台的位置进行调节，进而对丝网木框的位置进行调节。电池固定台上还连接有水平角度微调机构，能够实现对电池固定台水平角度的精确调节，能够确保丝印架与电池表面精确对准。

Description

一种蓄电池可调节的丝印装置

技术领域

本实用新型涉及蓄电池制造领域，特别涉及一种蓄电池可调节的丝印装置。

背景技术

在蓄电池制造过程中，最后的步骤为在电池的表面用油墨刷上外观标记，此步骤谓之丝印。目前的丝印架功能非常简单，每次丝印校准过程十分困难，需要经过多次试样调整才能定位。

实用新型内容

本实用新型的主要目的在于提供一种蓄电池可调节的丝印装置，能够实现不同角度和位置的调节，且适用于对不同尺寸的电池进行丝印，具有良好的通用性。

为实现上述目的，本实用新型采取的技术方案为：一种蓄电池可调节的丝印装置，包括底座，所述底座上设有水平移动机构，所述水平移动机构上设有高度调节机构，所述高度调节机构上设有丝印固定台。所述底座上还设有水平位置调节机构，所述水平位置调节机构上连接有电池固定台，所述水平位置调节机构与电池固定台之间连接有水平角度微调机构。所述电池固定台上还设有电池限位机构。

进一步地，所述水平移动机构包括一端转动连接在底座上，另一端固定有摇杆的第一水平螺杆，所述第一水平螺杆上套设且螺纹连接有第一移动块。

进一步地，所述高度调节机构包括一端转动连接在第一移动块上，另一端固定有摇杆的竖直螺杆，所述竖直螺杆上套设且螺纹连接有第二移动块，所述第二移动块上连接有丝印固定台。

进一步地，所述丝印固定台上一侧通过螺栓固定在第二移动块上，另一侧上则设有夹持凹槽。所述丝印固定台顶面旋入有夹持螺栓，所述夹持螺栓末端进入到夹持凹槽中并连接有固定板。

进一步地，所述水平位置调节机构包括底座顶面上的开放滑槽，所述滑槽一端封闭且转动连接有与第一水平螺杆相互垂直的第二水平螺杆，所述第二水平螺杆上套设且螺纹连接有第三移动块，所述第三移动块可在滑槽中滑动。所述第三移动块顶面上连接有电池固定台。

进一步地，所述水平角度微调机构包括固定在第三移动块顶面上的竖直圆柱以及开设在电池固定台底面上的与圆柱相对应的圆柱形凹槽，所述电池固定台底面上设有环绕圆柱形凹槽的齿面向下的环形齿条，所述环形齿条上啮合有微调齿轮，所述微调齿轮安装在位于第三移动块顶面的齿轮座上，所述微调齿轮上同轴固定有微调旋杆，所述微调旋杆末端连接有旋转把手。

进一步地，所述电池限位机构为安装在电池固定台顶面上的L型卡条。

与现有技术相比，本实用新型具有如下有益效果：

一、本实用新型中，采用水平移动机构以及连接在其上的高度调节机构，加上水平位置调节机构，能够从x、y、z轴三个方向对丝印固定台的位置进行调节，进而对丝网木框的位置进行调节。

二、本实用新型中，采用螺杆旋转能够实现对位置的精确调节。

三、本实用新型中，电池固定台上还连接有水平角度微调机构，能够实现对电池固定台水平角度的精确调节，能够确保丝印架与电池表面精确对准。

附图说明

图1为本实用新型侧视结构示意图；

图2为本实用新型俯视结构示意图；

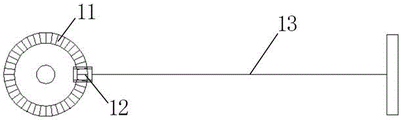

图3为本实用新型水平角度微调机构的仰视结构示意图。

图中：1、底座；2、丝印固定台；3、电池固定台；4、第一水平螺杆；5、第一移动块；6、竖直螺杆；7、第二移动块；8、滑槽；9、第二水平螺杆；10、第三移动块；11、环形齿条；12、微调齿轮；13、微调旋杆；14、L型卡条； 15、丝网木框。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-3所示，一种蓄电池可调节的丝印装置，底座1，底座1上设有水平移动机构，水平移动机构上设有高度调节机构，高度调节机构上设有丝印固定台2。底座1上还设有水平位置调节机构，水平位置调节机构上连接有电池固定台3，水平位置调节机构与电池固定台3之间连接有水平角度微调机构。电池固定台3上还设有电池限位机构，电池限位机构为安装在电池固定台3顶面上的L型卡条14。水平移动机构包括一端转动连接在底座1上，另一端固定有摇杆的第一水平螺杆4，第一水平螺杆4上套设且螺纹连接有第一移动块5。高度调节机构包括一端转动连接在第一移动块5上，另一端固定有摇杆的竖直螺杆6，竖直螺杆6上套设且螺纹连接有第二移动块7，第二移动块7上连接有丝印固定台2。丝印固定台2上一侧通过螺栓固定在第二移动块7上，另一侧上则设有夹持凹槽。丝印固定台2顶面旋入有夹持螺栓，夹持螺栓末端进入到夹持凹槽中并连接有固定板。水平位置调节机构包括底座1顶面上的开放滑槽8，滑槽8一端封闭且转动连接有与第一水平螺杆4相互垂直的第二水平螺杆9，第二水平螺杆9上套设且螺纹连接有第三移动块10，第三移动块10可在滑槽8中滑动。第三移动块10顶面上连接有电池固定台3。水平角度微调机构包括固定在第三移动块10顶面上的竖直圆柱以及开设在电池固定台3底面上的与圆柱相对应的圆柱形凹槽，电池固定台3底面上设有环绕圆柱形凹槽的齿面向下的环形齿条11，环形齿条11上啮合有微调齿轮12，微调齿轮12安装在位于第三移动块10顶面的齿轮座上，微调齿轮12上同轴固定有微调旋杆13，微调旋杆13末端连接有旋转把手。

需要说明的是，本实用新型一种蓄电池可调节的丝印装置的工作原理是：将需要印刷的电池放到安装在第三移动块10上的电池固定台3上，然后采用L型卡条14将其限位，随后在与第二移动块7相连接的丝印固定台2夹持凹槽中装入丝网木框15并通过夹持螺栓与固定板进行固定，然后依次通过旋转把手转动第一水平螺杆4、竖直螺杆6和第二水平螺杆9调节第一移动块5、第二移动块7和第三移动块10的位置，进而调节丝网木框15 x、y和z轴方向的位置。此外，电池固定台3通过圆柱凹槽水平转动在第三移动块10的圆柱上，且能通过旋转把手转动微调旋杆13带动微调齿轮12一同转动，进而带动环形齿条11一同转动，最终实现对电池固定台3水平角度的调节。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

Claims (7)

1.一种蓄电池可调节的丝印装置，其特征在于：包括底座（1），所述底座（1）上设有水平移动机构，所述水平移动机构上设有高度调节机构，所述高度调节机构上设有丝印固定台（2）；所述底座（1）上还设有水平位置调节机构，所述水平位置调节机构上连接有电池固定台（3），所述水平位置调节机构与电池固定台（3）之间连接有水平角度微调机构；所述电池固定台（3）上还设有电池限位机构。

2.根据权利要求1所述的一种蓄电池可调节的丝印装置，其特征在于：所述水平移动机构包括一端转动连接在底座（1）上，另一端固定有摇杆的第一水平螺杆（4），所述第一水平螺杆（4）上套设且螺纹连接有第一移动块（5）。

3.根据权利要求2所述的一种蓄电池可调节的丝印装置，其特征在于：所述高度调节机构包括一端转动连接在第一移动块（5）上，另一端固定有摇杆的竖直螺杆（6），所述竖直螺杆（6）上套设且螺纹连接有第二移动块（7），所述第二移动块（7）上连接有丝印固定台（2）。

4.根据权利要求3所述的一种蓄电池可调节的丝印装置，其特征在于：所述丝印固定台（2）上一侧通过螺栓固定在第二移动块（7）上，另一侧上则设有夹持凹槽；所述丝印固定台（2）顶面旋入有夹持螺栓，所述夹持螺栓末端进入到夹持凹槽中并连接有固定板。

5.根据权利要求1所述的一种蓄电池可调节的丝印装置，其特征在于：所述水平位置调节机构包括底座（1）顶面上的开放滑槽（8），所述滑槽（8）一端封闭且转动连接有与第一水平螺杆（4）相互垂直的第二水平螺杆（9），所述第二水平螺杆（9）上套设且螺纹连接有第三移动块（10），所述第三移动块（10）可在滑槽（8）中滑动；所述第三移动块（10）顶面上连接有电池固定台（3）。

6.根据权利要求5所述的一种蓄电池可调节的丝印装置，其特征在于：所述水平角度微调机构包括固定在第三移动块（10）顶面上的竖直圆柱以及开设在电池固定台（3）底面上的与圆柱相对应的圆柱形凹槽，所述电池固定台（3）底面上设有环绕圆柱形凹槽的齿面向下的环形齿条（11），所述环形齿条（11）上啮合有微调齿轮（12），所述微调齿轮（12）安装在位于第三移动块（10）顶面的齿轮座上，所述微调齿轮（12）上同轴固定有微调旋杆（13），所述微调旋杆（13）末端连接有旋转把手。

7.根据权利要求1所述的一种蓄电池可调节的丝印装置，其特征在于：所述电池限位机构为安装在电池固定台（3）顶面上的L型卡条（14）。
