CN218066260U - 一种丝杠跨棒距检测装置 - Google Patents

Abstract

本实用新型公开了一种丝杠跨棒距检测装置，包括底座、测量座、测量支架和位移传感器，特点是测量座固定在底座的前端，测量座上设置有两个下测量头，测量支架固定安装在底座的上方，测量支架上铰接有测量臂，测量臂上固定设置有上测量头，位移传感器固定在测量支架上，位移传感器与测量臂相接触；优点是能使检验人员方便简单地测量丝杠的跨棒距，且得到的测量数据精确度高；且整个装置结构简单紧凑，占用空间小，便于存放和移动。

Description

一种丝杠跨棒距检测装置

技术领域

本实用新型涉及丝杠的检测装置，尤其涉及一种丝杠跨棒距检测装置。

背景技术

滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想产品，是工具机械和精密机械上最常使用的传动元件，兼具高精度、可逆性和高效率的特点。由于具有很小的摩擦阻力，丝杠被广泛应用于各种工业设备和精密仪器。对于使用在精密场合的丝杠，其直径大小等参数，对产品质量影响很大。因此，出厂前需要对丝杆的跨棒距d（如图1所示）、直径等参数进行检测，判断产品是否合格。

现有的跨棒距检测装置一般是采用千分表和量棒，将量棒嵌入丝杠的上下滚道中，再通过千分表测量上下量棒之间的尺寸来判断丝杠的跨棒距是否合格，但由于量棒为细长型，与丝杠滚道的锲合度较差，导致测量难度较大，测量数据有偏差；而且现有的跨棒距检测装置体积较大，占用空间大，移动也不方便。

发明内容

本实用新型的目的在于提供一种丝杠跨棒距检测装置，其测量精确度高，且装置结构紧凑简单。

本实用新型解决上述技术问题所采用的技术方案为：一种丝杠跨棒距检测装置，包括底座、测量座、测量支架和位移传感器，所述的测量座固定在所述的底座的前端，所述的测量座上设置有两个下测量头，所述的测量支架固定安装在所述的底座的上方，所述的测量支架上铰接有测量臂，所述的测量臂上固定设置有上测量头，所述的位移传感器固定在所述的测量支架上，所述的位移传感器与所述的测量臂相接触。

进一步地，所述的底座两侧固定安装有把手。

进一步地，所述的测量座与所述的底座之间设置有左右位置调节机构。

进一步地，所述的左右位置调节机构包括设置在所述的测量座上的第一调节槽，第一固定螺栓穿过所述的第一调节槽与所述的底座螺接固定。

进一步地，所述的测量座上设置有两个定位孔，两个所述的下测量头分别对应地嵌在所述的定位孔中，其中一个下测量头与所述的定位孔之间具有间隙。

进一步地，所述的测量支架与所述的底座之间设置有前后位置调节机构。

进一步地，所述的前后位置调节机构包括设置在所述的测量支架上的第二调节槽，所述的底座的上端设置有滑槽，所述的测量支架位于所述的滑槽内，第二固定螺栓穿过所述的第二调节槽与所述的底座螺接固定。

进一步地，所述的测量臂包括一体连接的竖直臂和水平臂，所述的上测量头垂直固定在所述的水平臂上，所述的位移传感器的测头与所述的竖直臂相抵，所述的上测量头到所述的测量臂的铰接点的距离等于所述的位移传感器的测头到所述的测量臂的铰接点的距离。

进一步地，所述的位移传感器为数显千分表。

与现有技术相比，本实用新型的优点是能使检验人员方便简单地测量丝杠的跨棒距，且得到的测量数据精确度高；且整个装置结构简单紧凑，占用空间小，便于存放和移动。

附图说明

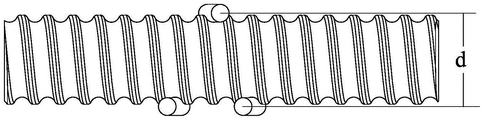

图1为本实用新型的丝杠跨棒距的示意图；

图2为本实用新型的立体结构示意图；

图3为本实用新型的检测状态示意图；

图4为图2的侧视图。

附图标记说明：

1、把手；2、底座；3、测量座；4、被测丝杠；5、下测量头；6、数显千分表；7、测量支架；8、转轴；9、测量臂；10、上测量头；11、第一固定螺栓；12、第二固定螺栓；31、第一调节槽；32、定位孔。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

如图1-4所示，一种丝杠跨棒距检测装置，包括底座2、测量座3、测量支架7、数显千分表6、两个下测量头5和一个上测量头10，测量座3与底座2的前端之间设置有左右位置调节机构，左右位置调节机构包括设置在测量座3上的第一调节槽31，第一固定螺栓11穿过第一调节槽31与底座2螺接固定，测量座3上设置有两个定位孔32，两个下测量头5分别对应地嵌在定位孔32中，其中一个下测量头5与定位孔32之间具有间隙，测量支架7与底座2的上端之间设置有前后位置调节机构，前后位置调节机构包括设置在测量支架7上的第二调节槽71，底座2的上端设置有滑槽21，测量支架7位于滑槽21内，第二固定螺栓12穿过第二调节槽71与底座2螺接固定，测量支架7上通过转轴8铰接有测量臂9，测量臂9包括一体连接的竖直臂91和水平臂92，上测量头10垂直固定在水平臂92上，数显千分表6水平固定在测量支架7上，且数显千分表6的测头与竖直臂91相抵，上测量头10到测量臂9的铰接点的距离D1等于数显千分表6的测头到测量臂9的铰接点的距离D2，此外，为了方便装置的移动，还可在底座2的两侧固定安装把手1。

本实用新型的使用方法为：先取一标准丝杠放置在测量座3上，使两个下测量头5分别嵌入标准丝杠下端的滚道中，用于支撑标准丝杠处于水平状态，然后轻轻推动标准丝杠，带动测量座3左右移动，同时前后移动测量支架7，当上测量头10可嵌入标准丝杠上端对应的滚道中时，旋紧第一固定螺栓11和第二固定螺栓12，使测量座3和测量支架7分别与底座2相固定。待数显千分表6显示数值后，对数显千分表6进行调零，取下标准丝杠，将被测丝杠4放到测量座3上，并使两个下测量头5嵌入被测丝杠4下端的滚道中，转动测量臂9，使上测量头10嵌入被测丝杠4上端的滚道中，读出数显千分表6的数值并记录，该数值为被测丝杠4的跨棒距的误差值，若误差值在允许范围内，则产品合格。

本实用新型的保护范围包括但不限于以上实施方式，其保护范围以权利要求书为准，任何对本技术做出的本领域的技术人员容易想到的替换、变形、改进均落入本实用新型的保护范围。

Claims (9)

1.一种丝杠跨棒距检测装置，包括底座、测量座、测量支架和位移传感器，其特征在于：所述的测量座固定在所述的底座的前端，所述的测量座上设置有两个下测量头，所述的测量支架固定安装在所述的底座的上方，所述的测量支架上铰接有测量臂，所述的测量臂上固定设置有上测量头，所述的位移传感器固定在所述的测量支架上，所述的位移传感器与所述的测量臂相接触。

2.如权利要求1所述的一种丝杠跨棒距检测装置，其特征在于：所述的底座两侧固定安装有把手。

3.如权利要求1所述的一种丝杠跨棒距检测装置，其特征在于：所述的测量座与所述的底座之间设置有左右位置调节机构。

4.如权利要求3所述的一种丝杠跨棒距检测装置，其特征在于：所述的左右位置调节机构包括设置在所述的测量座上的第一调节槽，第一固定螺栓穿过所述的第一调节槽与所述的底座螺接固定。

5.如权利要求1所述的一种丝杠跨棒距检测装置，其特征在于：所述的测量座上设置有两个定位孔，两个所述的下测量头分别对应地嵌在所述的定位孔中，其中一个下测量头与所述的定位孔之间具有间隙。

6.如权利要求1所述的一种丝杠跨棒距检测装置，其特征在于：所述的测量支架与所述的底座之间设置有前后位置调节机构。

7.如权利要求6所述的一种丝杠跨棒距检测装置，其特征在于：所述的前后位置调节机构包括设置在所述的测量支架上的第二调节槽，所述的底座的上端设置有滑槽，所述的测量支架位于所述的滑槽内，第二固定螺栓穿过所述的第二调节槽与所述的底座螺接固定。

8.如权利要求1所述的一种丝杠跨棒距检测装置，其特征在于：所述的测量臂包括一体连接的竖直臂和水平臂，所述的上测量头垂直固定在所述的水平臂上，所述的位移传感器的测头与所述的竖直臂相抵，所述的上测量头到所述的测量臂的铰接点的距离等于所述的位移传感器的测头到所述的测量臂的铰接点的距离。

9.如权利要求1所述的一种丝杠跨棒距检测装置，其特征在于：所述的位移传感器为数显千分表。
