Abstract

本实用新型公开了一种电动单轨吊，包括驱动装置、液压葫芦、行走轮、拉杆、底座和轨道，所述轨道沿巷道铺设，所述行走轮安装在轨道上且受驱动装置驱动沿轨道滑动，所述驱动装置安装在底座前端，包括电机、液压泵和油箱，所述油箱安装在底座上向液压泵供油，液压泵安装在油箱一侧并受电机驱动，电机连接操作台，液压泵输出端连接行走轮；行走轮后端连接拉杆前端，拉杆沿轨道设置且通过小跑车连接轨道，拉杆后端连接液压葫芦；底座上还设有操作台，用于操作驱动装置和液压葫芦运行。本装置设备体积小，轻便灵活，实用性强，安全系数高，降低生产成本。

Description

一种电动单轨吊

技术领域

本实用新型属于煤矿井下巷道运输装置技术领域，具体涉及一种电动单轨吊。

背景技术

在煤矿开采过程中，矿井巷道中常常需要单轨吊运输大型设备用于开采，目前使用的单轨吊主要有燃油（柴油）单轨吊和气动单轨吊，由于部分煤矿井下巷道条件受限，使用燃油单轨吊体积大无法进入，气动单轨吊动力受限，风管需要专人铺设，增大成本。因此，急需研制一款新型单轨吊，满足使用要求。

实用新型内容

基于上述问题，本实用新型提供一种电动单轨吊，满足小空间井下巷道运输使用，轻便灵活。

本实用新型采用的技术方案是，一种电动单轨吊，包括驱动装置、液压葫芦、行走轮、拉杆、底座和轨道，所述轨道沿巷道铺设，所述行走轮安装在轨道上且受驱动装置驱动沿轨道滑动，底座通过连接杆连接行走轮位于轨道下方，所述驱动装置安装在底座前端，行走轮后端连接拉杆前端，拉杆沿轨道设置且通过小跑车连接轨道，拉杆后端连接液压葫芦；底座上还设有操作台，用于操作驱动装置和液压葫芦运行。

优选地，所述驱动装置包括电机、液压泵和油箱，所述油箱安装在底座上向液压泵供油，液压泵安装在油箱一侧并受电机驱动，电机连接操作台，液压泵输出端连接行走轮。

优选地，它还包括散热装置，所述散热装置包括液压马达，液压马达安装在油箱一侧且连接操作台，液压马达输出轴连接叶片。

优选地，所述底座后端设有盘线器，所述盘线器包括支架和辊筒，支架固定安装在底座上，辊筒通过转轴与支架转动连接，辊筒的收线方向与底座移动方向相同。

优选地，所述拉杆包括拉杆一和拉杆二，拉杆一后端通过小跑车与轨道连接，拉杆一后部与拉杆二前部分别匹配设有内螺纹和外螺纹，二者通过螺纹连接，并通过螺纹旋进改变拉杆长度。

相较现有技术，本实用新型的有益效果是：

1）设备体积小，轻便灵活，实用性强，安全系数高，与柴油单轨吊具有相同的运输及起吊功能，最大起吊重量为10T；

2）修旧利废，减少设备资源浪费，降低生产成本，除去加工成本，可节约设备投入费用约350万元。

附图说明

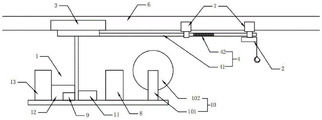

图1为本实用新型结构示意图；

图中标记：1、驱动装置，11、电机，12、液压泵，13、油箱，2、液压葫芦，3、行走轮，4、拉杆，41、拉杆一，42、拉杆二，5、底座，6、轨道，7、小跑车，8、操作台，9、散热装置，10、盘线器，101、支架，102、辊筒。

具体实施方式

以下将结合说明书附图对本实用新型进一步解释说明，以便于本领域专业技术人员更好地理解。

实施例1

如图1所示，一种电动单轨吊，包括驱动装置1、液压葫芦2、行走轮3、拉杆4、底座5、轨道6、小跑车7、操作台8、散热装置9和盘线器10；所述轨道6沿巷道铺设，所述行走轮3安装在轨道6上且受驱动装置1驱动沿轨道6滑动，底座5通过连接杆连接行走轮3位于轨道6下方，所述驱动装置1安装在底座5前端，行走轮3后端连接拉杆4前端，拉杆4沿轨道6设置且通过小跑车7连接轨道6，在驱动装置1的作用下，拉杆4可沿轨道6滑动；拉杆4后端连接液压葫芦2，所述液压葫芦2与拉杆4的连接处设有小跑车7，保证液压葫芦2起吊时的稳定性；所述液压葫芦2安装在拉杆4后端；所述操作台8设于底座5上，用于操作驱动装置1和液压葫芦2运行。

所述驱动装置1包括电机11、液压泵12和油箱13，所述油箱13安装在底座5上向液压泵12供油，液压泵12安装在油箱13一侧并受电机11驱动，电机11连接操作台8，液压泵输出端连接行走轮3。

所述散热装置9包括液压马达，液压马达安装在油箱13一侧且连接操作台8，液压马达输出轴连接叶片，利用散热装置9降低油温，提高安全性。

所述底座5后端设有盘线器10，所述盘线器10用于收、放电缆，所述盘线器10包括支架101和辊筒102，支架101固定安装在底座5上，辊筒102通过转轴与支架101转动连接，辊筒102的收线方向与底座5移动方向相同。

所述拉杆4包括拉杆一41和拉杆二42，拉杆一41后端通过小跑车7与轨道6连接，拉杆一41后部与拉杆二42前部分别匹配设有内螺纹和外螺纹，二者通过螺纹连接，并通过螺纹旋进改变拉杆4长度，便于根据现场环境调节拉杆4后端与底座5的距离，进一步提高装置的运输及起吊功能。

本装置使用电机驱动的液压泵为动力源，依靠液压驱动带动单轨吊行走轮转动，同时在移动过程中驱动盘线器收、放电缆，同时该装置带有散热装置，可以有效降低油温，保证设备正常运行。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内，因此，本实用新型的保护范围应以所述权利要求的保护范围为准。

Claims (5)

1.一种电动单轨吊，其特征在于，包括驱动装置（1）、液压葫芦（2）、行走轮（3）、拉杆（4）、底座（5）和轨道（6），所述轨道（6）沿巷道铺设，所述行走轮（3）安装在轨道上且受驱动装置（1）驱动沿轨道（6）滑动，底座（5）通过连接杆连接行走轮（3）位于轨道（6）下方，所述驱动装置（1）安装在底座（5）前端，行走轮（3）后端连接拉杆（4）前端，拉杆（4）沿轨道设置且通过小跑车（7）连接轨道，拉杆（4）后端连接液压葫芦（2）；底座（5）上还设有操作台（8），用于操作驱动装置（1）和液压葫芦（2）运行。

2.根据权利要求1所述的一种电动单轨吊，其特征在于，所述驱动装置（1）包括电机（11）、液压泵（12）和油箱（13），所述油箱（13）安装在底座（5）上向液压泵（12）供油，液压泵（12）安装在油箱（13）一侧并受电机（11）驱动，电机（11）连接操作台（8），液压泵输出端连接行走轮（3）。

3.根据权利要求1所述的一种电动单轨吊，其特征在于，它还包括散热装置（9），所述散热装置（9）包括液压马达，液压马达安装在油箱（13）一侧且连接操作台（8），液压马达输出轴连接叶片。

4.根据权利要求1所述的一种电动单轨吊，其特征在于，所述底座（5）后端设有盘线器（10），所述盘线器（10）包括支架（101）和辊筒（102），支架（101）固定安装在底座（5）上，辊筒（102）通过转轴与支架（101）转动连接，辊筒（102）的收线方向与底座（5）移动方向相同。

5.根据权利要求1所述的一种电动单轨吊，其特征在于，所述拉杆（4）包括拉杆一（41）和拉杆二（41），拉杆一（41）后端通过小跑车（7）与轨道（6）连接，拉杆一（41）后部与拉杆二（42）前部分别匹配设有内螺纹和外螺纹，二者通过螺纹连接，并通过螺纹旋进改变拉杆（4）长度。
