Abstract

本实用新型公布了一种中药饮片防潮防霉保存药柜，包括：柜体，其上设置有可开合的柜门；若干存储单元，其可转动地设置于所述柜体内，所述存储单元上具有若干可透气的网孔；紫外线灯，其设置于所述柜体内；通风装置，其用于将柜体内的空气抽入和/或抽出。本实用新型通过设置可旋转的存储单元和通风装置，在需要通风的时候，旋转存储盒，能够翻动其内存放的中药饮片，使其充分与流动的空气接触，进行通风，解决发潮发霉的问题。

Description

一种中药饮片防潮防霉保存药柜

技术领域

本实用新型涉及中药饮片保存药柜领域，特别是一种中药饮片防潮防霉保存药柜。

背景技术

中药饮片是中药材经过按中医药理论、中药炮制方法，经过加工炮制后的，可直接用于中医临床的中药。

在目前的中药饮片储存过程中，会存在受潮、发霉、长虫等问题，中药饮片往往对环境有较高的要求，主要影响中药变质的因素有：一、空气，空气成分复杂，其中的水分容易受潮、返潮、氧气容易氧化、分解、灰尘容易污染、微生物容易生虫、霉变，因此会对中药饮片的质量产生不同的影响；二、温度，温度在16-35℃时一般害虫容易繁殖，在25-28℃时最适合霉菌的生长，在超过35℃时，挥发性的药物会加速挥发，花、叶类香气易走失。所以现在需要一种既能防潮，又能防霉的储存设备。

实用新型内容

本实用新型的目的在于至少解决现有技术中存在的技术问题之一，提供一种中药饮片防潮防霉保存药柜。

为实现上述目的，本实用新型提供的技术方案是：一种中药饮片防潮防霉保存药柜，包括：

柜体，其上设置有可开合的柜门；

若干存储单元，其可转动地设置于所述柜体内，所述存储单元上具有若干可透气的网孔；

紫外线灯，其设置于所述柜体内；

通风装置，其用于将柜体内的空气抽入和/或抽出。

作为本实用新型的优选方案，所述存储单元包括存储盒和能够驱动所述存储盒的驱动装置。

作为本实用新型的优选方案，所述存储盒包括可开合的外盒和用于存放中药饮片的内盒，内盒位于所述外盒内。

作为本实用新型的优选方案，所述外盒和内壳均为可透气的网格状。

作为本实用新型的优选方案，所述外盒的顶角和底角处均设置有缓冲支撑块，所述内盒置于所述缓冲支撑块上。

作为本实用新型的优选方案，所述外盒的底部设置有储放格，所述储放格内放置有防霉剂。

作为本实用新型的优选方案，所述柜体的底部设置有收集盒，其位于若干存储单元的下方。

作为本实用新型的优选方案，所述通风装置包括风机和通入柜体内的通风管，所述柜体上设置有排风口。

本实用新型的有益效果：本实用新型通过设置可旋转的存储单元和通风装置，在需要通风的时候，旋转存储盒，能够翻动其内存放的中药饮片，使其充分与流动的空气接触，进行通风，而且存储盒的内盒能够方便后续取出，在外盒底部设置存放防霉剂的存放格，进一步解决了霉潮的问题。

附图说明

图1是本实用新型优选实施例的结构示意图；

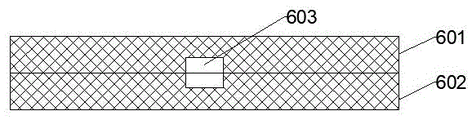

图2是本实用新型优选实施例中存储盒的结构示意图一；

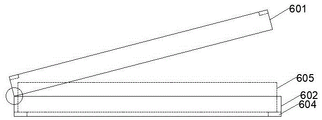

图3是本实用新型优选实施例存储盒的结构示意图二；

图4是本实用新型优选实施例存储盒的结构示意图三；

图5是本实用新型优选实施例外盒底部的示意图；

图中，100-柜体，200-紫外线灯，300-通风管，400-排风口，500-驱动装置，600-存储盒，601-上盒，602-下盒，603-锁扣，604-缓冲支撑块，605-内盒，606-储放格，700-收集盒。

具体实施方式

本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。

在本实用新型的描述中，需要理解的是，涉及到方位描述，例如上、下、前、后、左、右等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，若干的含义是一个或者多个，多个的含义是两个以上，大于、小于、超过等理解为不包括本数，以上、以下、以内等理解为包括本数。如果有描述到第一、第二只是用于区分技术特征为目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量或者隐含指明所指示的技术特征的先后关系。

本实用新型的描述中，除非另有明确的限定，设置、安装、连接等词语应做广义理解，所属技术领域技术人员可以结合技术方案的具体内容合理确定上述词语在本实用新型中的具体含义。

参照图1至图5，本实用新型的优选实施例：

一种中药饮片防潮防霉保存药柜，包括：

柜体100，其上设置有可开合的柜门；

若干存储单元，其可转动地设置于所述柜体100内，所述存储单元上具有若干可透气的网孔；

紫外线灯200，其设置于所述柜体100内；

通风装置，其用于将柜体内的空气抽入和/或抽出，以使得柜体内形成流动空气。

本实施例通过设置可旋转的存储单元和通风装置，在需要通风的时候，旋转存储盒，能够翻动其内存放的中药饮片，使其充分与流动的空气接触，进行通风，解决发霉发潮的问题。

作为本实用新型的优选实施例，其还可具有以下附加技术特征：

所述存储单元包括存储盒600和能够驱动所述存储盒600的驱动装置，具体地，驱动装置500可以是电机，驱动存储盒600一定角度的旋转或是翻转。更具体地，所述柜体100内设置有固定杆，若干电机固定在固定杆上，电机的输出轴连接有存储盒600，相邻的存储盒600之间的高度留有其能够旋转或翻转的高度间隙。

所述存储盒600包括可开合的外盒和用于存放中药饮片的内盒605，内盒605位于所述外盒内，外盒包括上盒601和下盒602，具体上盒601和下盒602铰接，开合端采用锁扣603固定；也可以四方的开合端均是直接采用锁扣603固定，并不局限于此。

所述外盒和内壳均为可透气的网格状，利于通风。

所述外盒的顶角和底角处均设置有缓冲支撑块604，所述内盒605置于所述缓冲支撑块604上，对内盒和外盒在翻转时的碰撞产生一定的缓冲。

所述外盒的底部设置有储放格606，所述储放格606内放置有防霉剂。更具体地，储放格可以均匀地分布在外盒的底部。

所述柜体100的底部设置有收集盒700，其位于若干存储单元的下方，便于收集中药饮片在存储盒中掉落的屑渣。

所述通风装置包括风机和通入柜体内的通风管300，所述柜体100上设置有排风口400，风机将室外的空气或是其他提供气源的气体抽入柜体内，从排风口排出至室外或是其他收集气体的设备内循环使用，可以根据具体情况设置，通风口处设置有拦截网，避免虫子爬入。

在不出现冲突的前提下，本领域技术人员可以将上述附加技术特征自由组合以及叠加使用。

以上所述仅为本实用新型的优先实施方式，只要以基本相同手段实现本实用新型目的的技术方案都属于本实用新型的保护范围之内。

Claims (8)

1.一种中药饮片防潮防霉保存药柜，其特征在于：包括：

柜体（100），其上设置有可开合的柜门；

若干存储单元，其可转动地设置于所述柜体（100）内，所述存储单元上具有若干可透气的网孔；

紫外线灯（200），其设置于所述柜体（100）内；

通风装置，其用于将柜体内的空气抽入和/或抽出。

2.根据权利要求1所述的一种中药饮片防潮防霉保存药柜，其特征在于：所述存储单元包括存储盒（600）和能够驱动所述存储盒（600）的驱动装置。

3.根据权利要求2所述的一种中药饮片防潮防霉保存药柜，其特征在于：所述存储盒（600）包括可开合的外盒和用于存放中药饮片的内盒（605），内盒（605）位于所述外盒内。

4.根据权利要求3所述的一种中药饮片防潮防霉保存药柜，其特征在于：所述外盒和内壳均为可透气的网格状。

5.根据权利要求3所述的一种中药饮片防潮防霉保存药柜，其特征在于：所述外盒的顶角和底角处均设置有缓冲支撑块（604），所述内盒（605）置于所述缓冲支撑块（604）上。

6.根据权利要求3所述的一种中药饮片防潮防霉保存药柜，其特征在于：所述外盒的底部设置有储放格（606），所述储放格（606）内放置有防霉剂。

7.根据权利要求1所述的一种中药饮片防潮防霉保存药柜，其特征在于：所述柜体（100）的底部设置有收集盒（700），其位于若干存储单元的下方。

8.根据权利要求1所述的一种中药饮片防潮防霉保存药柜，其特征在于：所述通风装置包括风机和通入柜体内的通风管（300），所述柜体（100）上设置有排风口（400）。
