本实用新型涉及气缸板技术领域，尤其是一种划片机用气缸板，包括气缸板，所述气缸板表面的中部设有通孔，所述气缸板的表面设有两块移动板，两块所述移动板靠近通孔的一侧表面均设有压紧装置，所述移动板的上方设有固定块，所述固定块的内部开设有空腔，所述空腔内设有限位杆，所述限位板的上表面设有第二弹簧，所述移动板的表面还设有限位孔，所述气缸板的表面还设有插孔。本实用新型设置的压紧装置，通过移动板进行调节，并通过限位杆进行固定，使气缸顶部卡在凹槽中，弹性板压紧在气缸顶部的表面，对气缸进行固定，拆卸方便，并且易于调节，方便使用。
Description
技术领域
本实用新型涉及气缸板技术领域，尤其涉及一种划片机用气缸板。
背景技术
气缸是引导活塞在缸内进行直线往复运动的组件，通常用来为某些结构提供一定的位移，在划片机中，也会使用气缸来作为某些结构的动力来源。气缸板是用来固定气缸，以及安装一些其他需要气缸传动组件的安装板。现有的气缸板结构简单，只能通过螺栓来固定气缸和待传动组件，安装和拆卸等很不方便，不利于维修，使用效果差。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种划片机用气缸板。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种划片机用气缸板，包括气缸板，所述气缸板表面的中部设有通孔，所述气缸板表面的四角均设有安装孔，所述气缸板的表面设有两块移动板，两块所述移动板靠近通孔的一侧表面均设有压紧装置，所述移动板的上方设有固定块，所述固定块的底部设有固定板，所述移动板的表面设有滑槽，所述固定板穿过滑槽，并与气缸板的表面固定连接，所述固定块的内部开设有空腔，所述空腔内设有限位杆，所述限位杆的上下两端均伸出空腔，所述限位杆的表面水平设有限位板，所述限位板设置在空腔内部，所述限位板的上表面设有第二弹簧，所述第二弹簧的顶端固定在空腔的内壁表面，所述移动板的表面还设有限位孔，所述气缸板的表面还设有插孔。
优选的，所述压紧装置包括安装板，所述安装板一侧表面的底部设有凹槽，所述安装板靠近凹槽一侧表面的顶部设有压板，所述压板的表面设有弹性板，所述弹性板靠近压板的一侧表面设有第一弹簧，所述第一弹簧的另一端固定在压板的表面，所述安装板远离凹槽的一侧表面底部设有连接板，所述连接板远离安装板的一侧表面设有安装槽，所述移动板与安装槽的内壁连接。
优选的，所述凹槽的内壁设有垫板，所述垫板为橡胶板。
优选的，所述插孔的底部设有橡胶垫片。
优选的，所述限位杆的底部为弧形。
优选的，所述限位杆的顶部设有调节块。
本实用新型提出的一种划片机用气缸板，有益效果在于：设置的压紧装置，通过移动板进行调节，并通过限位杆进行固定，使气缸顶部卡在凹槽中，弹性板压紧在气缸顶部的表面，对气缸进行固定，拆卸方便，并且易于调节，方便使用。
附图说明
图1为本实用新型的结构示意图；

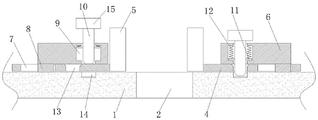

图2为本实用新型的主视剖视图；
图3为本实用新型压紧装置的主视剖视图。
图中：气缸板1、通孔2、安装孔3、移动板4、压紧装置5、安装板51、凹槽52、垫板53、压板54、弹性板55、第一弹簧56、连接板57、安装槽58、固定块6、滑槽7、固定板8、空腔9、限位杆10、限位板11、第二弹簧12、限位孔13、插孔14、调节块15。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种划片机用气缸板，包括气缸板1，气缸板1表面的中部设有通孔2，气缸板1表面的四角均设有安装孔3，用于固定气缸板1，或者安装其他组件，气缸板1的表面设有两块移动板4，两块移动板4靠近通孔2的一侧表面均设有压紧装置5，移动板4的上方设有固定块6，固定块6的底部设有固定板8，移动板4的表面设有滑槽7，固定板8穿过滑槽7，并与气缸板1的表面固定连接。
固定块6的内部开设有空腔9，空腔9内设有限位杆10，限位杆 10的上下两端均伸出空腔9，限位杆10的表面水平设有限位板11，限位板11设置在空腔9内部，限位板11的上表面设有第二弹簧12，第二弹簧12的顶端固定在空腔9的内壁表面，移动板4的表面还设有限位孔13，气缸板1的表面还设有插孔14，插孔14的底部设有橡胶垫片，限位杆10的顶部设有调节块15，方便对限位杆10进行调节，限位杆10的底部为弧形，方便限位杆10穿过限位孔13，插入到插孔14中。
压紧装置5包括安装板51，安装板51一侧表面的底部设有凹槽 52，凹槽52的内壁设有垫板53，垫板53为橡胶板，可以更好的对气缸进行固定，安装板51靠近凹槽52一侧表面的顶部设有压板54，压板54的表面设有弹性板55，弹性板55靠近压板54的一侧表面设有第一弹簧56，第一弹簧56的另一端固定在压板54的表面，安装板51远离凹槽52的一侧表面底部设有连接板57，连接板57远离安装板51的一侧表面设有安装槽58，移动板4与安装槽58的内壁连接。
安装时，将气缸的顶部穿过通孔2，调节移动板4，使压紧装置 5压紧在气缸的顶部，气缸顶部的横板卡在凹槽52中，垫板53使气缸顶部的横板被压紧，气缸顶部横板上方设置的其他结构，可以被弹性板55压紧，起到一定的固定作用。当使压紧装置5压紧在气缸的顶部时，空腔9、限位孔13、插孔14的中心位于同一直线，此时在第二弹簧12的作用下，限位杆10向下运动，穿过限位孔13，并进入到插孔14中，对移动板4和压紧装置5进行固定；当需要拆下气缸时，只需要通过调节块15，拉起限位杆10即可，此时第二弹簧12 收缩。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
Claims (6)
1.一种划片机用气缸板，包括气缸板(1)，所述气缸板(1)表面的中部设有通孔(2)，所述气缸板(1)表面的四角均设有安装孔(3)，其特征在于，所述气缸板(1)的表面设有两块移动板(4)，两块所述移动板(4)靠近通孔(2)的一侧表面均设有压紧装置(5)，所述移动板(4)的上方设有固定块(6)，所述固定块(6)的底部设有固定板(8)，所述移动板(4)的表面设有滑槽(7)，所述固定板(8)穿过滑槽(7)，并与气缸板(1)的表面固定连接，所述固定块(6)的内部开设有空腔(9)，所述空腔(9)内设有限位杆(10)，所述限位杆(10)的上下两端均伸出空腔(9)，所述限位杆(10)的表面水平设有限位板(11)，所述限位板(11)设置在空腔(9)内部，所述限位板(11)的上表面设有第二弹簧(12)，所述第二弹簧(12)的顶端固定在空腔(9)的内壁表面，所述移动板(4)的表面还设有限位孔(13)，所述气缸板(1)的表面还设有插孔(14)。
2.根据权利要求1所述的一种划片机用气缸板，其特征在于，所述压紧装置(5)包括安装板(51)，所述安装板(51)一侧表面的底部设有凹槽(52)，所述安装板(51)靠近凹槽(52)一侧表面的顶部设有压板(54)，所述压板(54)的表面设有弹性板(55)，所述弹性板(55)靠近压板(54)的一侧表面设有第一弹簧(56)，所述第一弹簧(56)的另一端固定在压板(54)的表面，所述安装板(51)远离凹槽(52)的一侧表面底部设有连接板(57)，所述连接板(57)远离安装板(51)的一侧表面设有安装槽(58)，所述移动板(4)与安装槽(58)的内壁连接。
3.根据权利要求2所述的一种划片机用气缸板，其特征在于，所述凹槽(52)的内壁设有垫板(53)，所述垫板(53)为橡胶板。
4.根据权利要求1所述的一种划片机用气缸板，其特征在于，所述插孔(14)的底部设有橡胶垫片。
5.根据权利要求1所述的一种划片机用气缸板，其特征在于，所述限位杆(10)的底部为弧形。
6.根据权利要求1所述的一种划片机用气缸板，其特征在于，所述限位杆(10)的顶部设有调节块(15)。
