Abstract

本实用新型公开一种磁吸线条灯，磁吸线条灯上设有弹性卡扣结构，弹性卡扣结构包括卡扣结构件、设置在线条灯上的卡扣安装槽和复位弹簧，卡扣结构件包括同侧向外凸出的按压部和卡扣部，通过按压按压部使卡扣结构件及其上的卡扣部向内缩，以便将线条灯安装到导电轨道内；卡扣结构件内缩时复位弹簧受到挤压产生弹力，在外部按压力消失时，复位弹簧的弹力使卡扣结构件复位而使卡扣部伸出，卡扣部伸出卡入导电轨道两侧的卡接槽内，从而能让线条灯与导电轨道的连接更加稳固，确保线条灯与导电轨道的电气连接稳定，连接可靠性更强。

Description

一种磁吸线条灯

技术领域

本实用新型涉及照明领域，特别涉及一种磁吸线条灯。

背景技术

导轨灯主要包括固定在天花板或墙壁上的导轨(导电轨道)以及可以沿着导轨滑动的各种灯具，可以是射灯、线条灯等。现有的磁吸线条灯与导轨之间均是通过磁吸的方式来进行连接，二者的机械结合的可靠性如果不足，灯具与导轨之间的电性连接会受影响，而且存在灯具从导轨脱离的风险。

实用新型内容

本实用新型的主要目的是提供一种磁吸线条灯，旨在实现与导电轨道的连接可靠性更强。

本实用新型提出一种磁吸线条灯，其上设有用于与导电轨道磁吸连接的磁性部件和用于与导电轨道电接的导电部件，其上还设有位于所述线条灯的长度方向两侧位的弹性卡扣结构，所述弹性卡扣结构包括卡扣结构件、设置在所述线条灯上的卡扣安装槽和复位弹簧，所述卡扣结构件包括同侧向外凸出的按压部和卡扣部，以及与所述按压部背向的弹簧槽，从所述线条灯的前端至背部的方向上，所述卡扣部位于所述按压部的后方，所述线条灯的长度方向的侧壁上设有与所述卡扣安装槽连通的按压孔和卡扣孔，所述卡扣结构件安装在所述卡扣安装槽中，所述按压部从所述按压孔伸出，所述卡扣部从所述卡扣孔伸出，所述复位弹簧安装在所述弹簧槽内，所述弹簧槽的背向所述按压部的方向设有开口，所述开口与一挡壁相对，所述复位弹簧的一端抵在所述弹簧槽内壁，另一端抵在所述挡壁上，通过按压所述按压部使所述卡扣结构件及其上的卡扣部向内缩，内缩时所述复位弹簧受到挤压产生弹力，在外部按压力消失时，所述复位弹簧的弹力使所述卡扣结构件复位而使所述卡扣部伸出。

优选地，所述卡扣部位于所述卡扣结构件的底部一侧，且所述卡扣部的底部凸出在所述卡扣结构件的底部，形成底部凸起，所述卡扣安装槽底部设有与所述卡扣孔连通的限位孔，所述底部凸起置于所述限位孔中，所述限位孔包括供所述卡扣部内缩的空间，所述卡扣部内缩时，所述底部凸起的朝向内缩方向的侧面抵在所述限位孔的相对内壁上。

优选地，包括线型灯体和位于所述灯体两端的堵头，所述磁性部件安装在所述灯体上，所述弹性卡扣结构设置在所述堵头上。

优选地，所述堵头包括堵头底座和盖设在所述堵头底座上的堵头上盖，所述堵头底座上设有两相对间隔设置的所述卡扣安装槽，所述按压孔和所述卡扣孔设置在所述堵头两侧的侧壁上，所述挡壁隔在两所述卡扣安装槽之间。

优选地，所述堵头底座的两端设有竖立的第一连接板，所述堵头上盖的两端设有与所述第一连接板相对的第二连接板，相对的所述第一连接板与所述第二连接板上设有卡扣结构，所述堵头底座与所述堵头上盖之间通过卡扣结构进行卡扣连接。

优选地，所述导电部件安装在其中一所述堵头上，所述导电部件包括用于与导电轨道接触导电的电接触件和连接在所述电接触件的一端的支撑件，所述堵头底部设有穿孔和位于所述穿孔周边的支撑台，所述电接触件从所述穿孔穿出，所述支撑件支撑在所述支撑台上，并用按压弹簧压置在所述支撑件上。

优选地，所述堵头底座上设有与所述卡扣安装槽分隔开的导电部件安装槽，所述穿孔设置在所述导电部件安装槽的底部，在所述堵头底座上安装盖板，所述盖板盖设在所述卡扣安装槽和所述导电部件安装槽上，所述盖板上设有与所述按压弹簧的一端对应的定位凹槽，所述按压弹簧的一端固定在所述定位凹槽内，另一端固定在所述支撑台上。

优选地，所述灯体包括线型灯壳和安装在所述灯壳上的LED光源组件，所述堵头底座的朝向所述灯体的一端设有上插接头和下插接头，所述灯壳上设有光源安装位和分别位于所述光源安装位的上部、下部的上插接槽和下插接槽，所述上插接头插入所述上插接槽中，所述下插接头插入所述下插接头中，所述堵头底座与所述灯壳之间通过螺钉连接固定。

优选地，所述LED光源组件包括LED光源板和透光罩，所述LED光源板通过螺钉连接固定在所述光源安装位上，所述透光罩卡接固定在所述灯壳上，将所述LED光源板罩设在内。

优选地，所述LED光源组件包括LED光源板、连接固定在所述LED光源板上的LED透镜模组以及与所述LED透镜模组连接固定的出光罩，所述LED透镜模组包括透镜支架和排列设置在所述透镜支架上的多个单体透镜，每个所述单体透镜罩设在LED光源板上的每个LED芯片上，所述出光罩上设有多个与所述单体透镜一一对应的出光孔。

与现有技术相比，本实用新型的有益效果为：

本实用新型提出的磁吸线条灯上设有弹性卡扣结构，弹性卡扣结构包括卡扣结构件、设置在线条灯上的卡扣安装槽和复位弹簧，卡扣结构件包括同侧向外凸出的按压部和卡扣部，通过按压按压部使卡扣结构件及其上的卡扣部向内缩，以便将线条灯安装到导电轨道内；卡扣结构件内缩时复位弹簧受到挤压产生弹力，在外部按压力消失时，复位弹簧的弹力使卡扣结构件复位而使卡扣部伸出，卡扣部伸出卡入导电轨道两侧的卡接槽内，从而能让线条灯与导电轨道的连接更加稳固，确保线条灯与导电轨道的电气连接稳定，连接可靠性更强。

附图说明

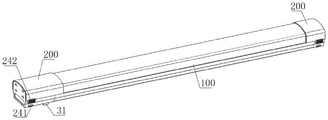

图1为本实用新型的一实施例中磁吸线条灯的结构示意图。

图2为本实用新型的一实施例中灯壳的端部结构示意图。

图3为本实用新型的一实施例中不带导电部件的堵头的结构示意图。

图4为本实用新型的一实施例中不带导电部件的堵头的结构示意图一。

图5为本实用新型的一实施例中不带导电部件的堵头的结构示意图二。

图6为本实用新型的一实施例中不带导电部件的堵头的结构示意图三。

图7为本实用新型的一实施例中不带导电部件的堵头的堵头底座上安装卡扣结构件的结构示意图。

图8为本实用新型的一实施例中不带导电部件的堵头的堵头底座的结构示意图一。

图9为本实用新型的一实施例中不带导电部件的堵头的堵头底座的结构示意图二。

图10为本实用新型的一实施例中卡扣结构件的结构示意图一。

图11为本实用新型的一实施例中卡扣结构件的结构示意图二。

图12为本实用新型的一实施例中带有导电部件的堵头的结构示意图。

图13为本实用新型的一实施例中带有导电部件的堵头的结构分解示意图一。

图14为本实用新型的一实施例中带有导电部件的堵头的结构分解示意图二。

图15为本实用新型的一实施例中带有导电部件的堵头的结构分解示意图三。

图16为本实用新型的一实施例中磁吸线条灯的结构分解示意图。

图17为本实用新型的一实施例中磁吸线条灯的灯体的端部示意图。

图18为本实用新型的另一实施例中磁吸线条灯的结构分解图。

图19为本实用新型的另一实施例中磁吸线条灯的灯体的端部示意图。

图20为本实用新型的另一实施例中磁吸线条灯的结构分解示意图一。

图21为本实用新型的另一实施例中磁吸线条灯的结构分解示意图二。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或者类似的标号标识相同或者类似的元件或者具有相同或者类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

除非另有定义，本文所使用的所有的技术和科学术语与属于本申请技术领域的技术人员通常理解的含义相同；本文中在申请的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本申请；本申请的说明书和权利要求书及上述附图说明中的术语“包括”和“具有”以及它们的任何变形，意图在于覆盖不排他的包含。本申请的说明书和权利要求书或上述附图中的术语“第一”、“第二”等是用于区别不同对象，而不是用于描述特定顺序。

在本文中提及“实施例”意味着，结合实施例描述的特定特征、结构或特性可以包含在本申请的至少一个实施例中。在说明书中的各个位置出现该短语并不一定均是指相同的实施例，也不是与其它实施例互斥的独立的或备选的实施例。本领域技术人员显式地和隐式地理解的是，本文所描述的实施例可以与其它实施例相结合。

参照图1至图21，本实用新型实施例提供了一种磁吸线条灯，

一种磁吸线条灯，其上设有用于与导电轨道磁吸连接的磁性部件16和用于与导电轨道电接的导电部件，其上还设有位于线条灯的长度方向两侧位的弹性卡扣结构。本实施例中的磁吸线条灯包括线型灯体100和位于灯体100两端的堵头200，磁性部件16安装在灯体100的底面上，弹性卡扣结构设置在两个堵头200上，导电部件设置在其中一个堵头200上。线条灯与导电轨道组装时，灯体100底面的磁性部件16与导电轨道内的磁性部件16相吸附，堵头200上的导电部件与导电轨道内的导电部件相接触电连，弹性卡扣结构与导电轨道内两侧的卡接槽卡扣连接，能让线条灯与导电轨道的连接更加稳固，确保线条灯与导电轨道的电气连接稳定，连接可靠性更强。

进一步，弹性卡扣结构包括卡扣结构件24、设置在堵头200上的卡扣安装槽211和复位弹簧25。如图10-11所示，卡扣结构件24包括同侧向外凸出的按压部242和卡扣部241，以及与按压部242背向的弹簧槽243，从线条灯的前端至背部的方向上，卡扣部241位于按压部242的后方。按压部242在凸出方向长于卡扣部241，按压部242的按压端面上设有用于增大摩擦力的条纹。卡扣部241位于卡扣结构件24的底部一侧，且卡扣部241的底部凸出在卡扣结构件24的底部，形成底部凸起。

如图3-15所示，堵头200包括堵头底座21和盖设在堵头底座21上的堵头上盖22，堵头底座21上设有两相对间隔设置的卡扣安装槽211，挡壁212隔在两卡扣安装槽211之间。堵头200的长度方向的两侧侧壁上设有与卡扣安装槽211连通的按压孔215和卡扣孔214，按压孔215与按压部242对应，卡扣孔214与卡扣部241对应。卡扣结构件24安装在卡扣安装槽211中，按压部242从按压孔215伸出，卡扣部241从卡扣孔214伸出。复位弹簧25安装在弹簧槽243内，弹簧槽243的背向按压部242的方向设有开口，两侧的卡扣结构件24上的弹簧槽243开口与挡壁212相对，复位弹簧25的一端抵在弹簧槽243内壁，另一端抵在挡壁212上，通过按压按压部242使卡扣结构件24及其上的卡扣部241向内缩，内缩时复位弹簧25受到挤压产生弹力，在外部按压力消失时，复位弹簧25的弹力使卡扣结构件24复位而使卡扣部241伸出。

卡扣安装槽211底部设有与卡扣孔214连通的限位孔213，卡扣部241的底部凸起置于限位孔213中，限位孔213包括供卡扣部241内缩的空间，卡扣部241内缩到位时，底部凸起的朝向内缩方向的侧面抵在限位孔213的相对内壁上，以阻止卡扣结构件24继续向内缩进，解决内缩过渡导致复位困难的问题。

在堵头底座21上安装盖板23，盖板23通过螺钉连接盖设在卡扣安装槽211上，将卡扣结构件24封在卡扣安装槽211中。

线条灯与导电轨道组装时，同时按压两侧的按压部242，使卡扣结构件24内缩，再将线条灯装入导电轨道内，松开按压部242，复位弹簧25的弹力使卡扣结构件24复位而使卡扣部241伸出，卡扣部241伸出卡入导电轨道两侧的卡接槽内，组装操作便捷。

如图3-9所示，为没有安装导电部件的堵头的结构示意图；如图11-15所示，为安装有导电部件的堵头的结构示意图，堵头底座21上设有与卡扣安装槽211分隔开的导电部件安装槽，在导电部件安装槽的底部设置两个穿孔36和位于穿孔36周边的支撑台35，导电部件安装槽内设置隔板34将两支撑台隔开。导电部件包括用于与导电轨道接触导电的电接触件31和连接在电接触件31的一端的支撑件32，电接触件31与支撑件32形成L型导电部件，其中电接触件31可设置为导电片。电接触件31从穿孔36穿出，支撑件32支撑在支撑台35上，并用按压弹簧33压置在支撑件32上，使导电部件固定在堵头200内。

在堵头底座21上安装盖板23，盖板23通过螺钉连接盖设在卡扣安装槽211和导电部件安装槽上。盖板23上设有与按压弹簧33的一端对应的定位凹槽233，按压弹簧33的一端固定在定位凹槽233内，另一端固定在支撑台35上，通过按压弹簧33施予导电部件弹性压力，使电接触件31与导电轨道内的导电部件接触更加紧密。

堵头底座21的两端设有竖立的第一连接板，其中靠近灯体100一端的第一连接板为第一前连接板218，远离灯体100一端的第一连接板为第一后连接板219，如图3-15所示，在第一后连接板219上设有插口2192，盖板23的一端上设有与插口2192相对的插头232，还在盖板23的另一端上设置连接孔231，在堵头底座21上设置与连接孔231对应的螺孔210，将插头232插入插孔2192中，再在对应的连接孔231与螺孔210中锁紧螺钉，使盖板23连接固定在堵头底座21上。

堵头上盖22的两端设有与第一前连接板218相对的第二前连接板221，与第一后连接板219相对的第二后连接板222。第一前连接板218上设有前扣孔2181，第一后连接板219上设有后扣孔2191，第二前连接板221上设有与前扣孔2181对应的前卡块223，第二后连接板222上设有与后扣孔2191对应的后卡块224，前、后扣孔与前、后卡块构成卡扣结构，通过前卡块223扣入前扣孔2181中，后卡块224扣入后扣孔2191中，使堵头底座21与堵头上盖22卡扣连接。

如图1-2所示，灯体100包括线型灯壳11，堵头底座21的朝向灯体100的一端设有上插接头216和下插接头217，灯壳11上设有光源安装位111和分别位于光源安装位的上部、下部的上插接槽114和下插接槽113，灯壳11的外底面上还设有磁性件安装卡槽112，光源安装位111为在灯壳11的内底面上隆起形成的平台，下插接槽113和磁性件安装卡槽112位于隆起平台的背面，且下插接槽113位于磁性件安装卡槽112的长度方向的两侧。在隆起平台的前端面上设有两条U型槽115，两条U型槽115分别位于两下插接槽113与磁性件安装卡槽112之间。上插接槽114位于隆起平台的前方两侧。U型槽115的长度方向的两侧内壁面上设有沿长度方向延伸的用于螺纹连接的多条条纹。将U型槽115、磁性件安装卡槽112、下插接槽113合理设置在隆起平台的前端面和底面上，使空间得到充分利用。

如图16所示，LED光源组件包括LED光源板12和透光罩15，LED光源板12通过螺钉连接固定在光源安装位111上，LED光源板12上设有多个与U型槽115相对的连接孔，通过螺钉穿过连接孔并锁紧在U型槽115中，使LED光源板12连接固定在光源安装位111上。

堵头底座21的朝向灯体100一端的上插接头216为平板状，上插接头216的两侧分别为与两侧的上插接槽114相适配的插接边2161，LED光源板12的两端与灯壳11内的两端位置之间留有供上插接头216插入的空位。下插接头217为杆状，设有两个，分别与两侧的下插接槽113对应。在上插接头216上设有与U型槽115相对的连接孔。组装时，先将LED光源板12连接固定在灯壳11内，磁性部件16接入磁性件安装卡槽112中，透光罩15卡接在灯壳11上，将LED光源板12与堵头200内的导电部件通过导线电性连接；再将堵头底座21与灯壳11插接，上插接头216插入灯壳11内，且位于空位位置，插接边2161插入上插接槽114中，下插接头217插入对应的下插接槽113中，再通过螺钉穿过上插接头216上的连接孔并锁紧在U型槽115中，使堵头底座21连接固定在光源安装位111上，再将堵头上盖22盖上。堵头200将磁性件安装卡槽112的两端封住。

如图18-21所示，为LED光源组件的另一实施例，LED光源组件包括LED光源板12、连接固定在LED光源板12上的LED透镜模组13以及与LED透镜模组13连接固定的出光罩14，LED透镜模组13包括透镜支架131和排列设置在透镜支架131上的多个单体透镜132，每个单体透镜132罩设在LED光源板12上的每个LED芯片上，出光罩14上设有多个与单体透镜132一一对应的出光孔141。

其中，LED光源板12上设有多个与U型槽115相对的连接孔121，透镜支架131上设有与连接孔121对应的连接柱133，连接柱133上设有与连接孔121对应的柱孔，通过螺钉穿过柱孔和连接孔121并锁紧在U型槽115中，使LED光源板12、透镜模组13连接固定在灯壳11内。

透镜支架131上设有多个扣孔134，出光罩14上设有与扣孔134相对的悬臂勾142，通过悬臂勾142扣入扣孔134中，使出光罩14与透镜支架131连接固定，组装操作简便。

需要说明的是，对于前述的各实施例，为了简单描述，故将其都表述为一系列的动作组合，但是本领域技术人员应该知悉，本实用新型并不受所描述的动作顺序的限制，因为依据本实用新型，某些步骤可能采用其他顺序或者同时进行。其次，本领域技术人员也应该知悉，说明书中所描述的实施例均属于优选实施例，涉及的动作和模块并不一定是本实用新型所必须的。

本申请所提供的几个实施例中，应该理解到，所揭露的装置，可通过其他的方式实现。例如，以上所描述的装置实施例仅仅是示意性的，例如上述单元的划分，实际实现时可以有另外的划分方式，例如多个单元或组件可以结合或者可以集成到另一个系统，或一些特征可以忽略，或不执行。另一点，所显示或讨论的相互之间的耦合或通信连接可以是通过一些接口，装置或单元之间的间接耦合或通信连接，可以是电信或者其它的形式。

上述作为分离部件说明的单元可以是或者也可以不是物理上分开的，作为单元显示的部件可以是或者也可以不是物理单元，即可以位于一个地方，或者也可以分布到多个网络单元上。可以根据实际的需要选择其中的部分或者全部单元来实现本实施例方案的目的。

以上实施例仅用以说明本实用新型的技术方案，而非对实用新型的保护范围进行限制。显然，所描述的实施例仅仅是本实用新型部分实施例，而不是全部实施例。基于这些实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型所要保护的范围。尽管参照上述实施例对本实用新型进行了详细的说明，本领域普通技术人员依然可以在不冲突的情况下，不作出创造性劳动对本实用新型各实施例中的特征根据情况相互组合、增删或作其他调整，从而得到不同的、本质未脱离本实用新型的构思的其他技术方案，这些技术方案也同样属于本实用新型所要保护的范围。

Claims (10)

1.一种磁吸线条灯，其上设有用于与导电轨道磁吸连接的磁性部件和用于与导电轨道电接的导电部件，其特征在于，其上还设有位于所述线条灯的长度方向两侧位的弹性卡扣结构，所述弹性卡扣结构包括卡扣结构件、设置在所述线条灯上的卡扣安装槽和复位弹簧，所述卡扣结构件包括同侧向外凸出的按压部和卡扣部，以及与所述按压部背向的弹簧槽，从所述线条灯的前端至背部的方向上，所述卡扣部位于所述按压部的后方，所述线条灯的长度方向的侧壁上设有与所述卡扣安装槽连通的按压孔和卡扣孔，所述卡扣结构件安装在所述卡扣安装槽中，所述按压部从所述按压孔伸出，所述卡扣部从所述卡扣孔伸出，所述复位弹簧安装在所述弹簧槽内，所述弹簧槽的背向所述按压部的方向设有开口，所述开口与一挡壁相对，所述复位弹簧的一端抵在所述弹簧槽内壁，另一端抵在所述挡壁上，通过按压所述按压部使所述卡扣结构件及其上的卡扣部向内缩，内缩时所述复位弹簧受到挤压产生弹力，在外部按压力消失时，所述复位弹簧的弹力使所述卡扣结构件复位而使所述卡扣部伸出。

2.根据权利要求1所述的磁吸线条灯，其特征在于，所述卡扣部位于所述卡扣结构件的底部一侧，且所述卡扣部的底部凸出在所述卡扣结构件的底部，形成底部凸起，所述卡扣安装槽底部设有与所述卡扣孔连通的限位孔，所述底部凸起置于所述限位孔中，所述限位孔包括供所述卡扣部内缩的空间，所述卡扣部内缩时，所述底部凸起的朝向内缩方向的侧面抵在所述限位孔的相对内壁上。

3.根据权利要求2所述的磁吸线条灯，其特征在于，包括线型灯体和位于所述灯体两端的堵头，所述磁性部件安装在所述灯体上，所述弹性卡扣结构设置在所述堵头上。

4.根据权利要求3所述的磁吸线条灯，其特征在于，所述堵头包括堵头底座和盖设在所述堵头底座上的堵头上盖，所述堵头底座上设有两相对间隔设置的所述卡扣安装槽，所述按压孔和所述卡扣孔设置在所述堵头两侧的侧壁上，所述挡壁隔在两所述卡扣安装槽之间。

5.根据权利要求4所述的磁吸线条灯，其特征在于，所述堵头底座的两端设有竖立的第一连接板，所述堵头上盖的两端设有与所述第一连接板相对的第二连接板，相对的所述第一连接板与所述第二连接板上设有卡扣结构，所述堵头底座与所述堵头上盖之间通过卡扣结构进行卡扣连接。

6.根据权利要求5所述的磁吸线条灯，其特征在于，所述导电部件安装在其中一所述堵头上，所述导电部件包括用于与导电轨道接触导电的电接触件和连接在所述电接触件的一端的支撑件，所述堵头底部设有穿孔和位于所述穿孔周边的支撑台，所述电接触件从所述穿孔穿出，所述支撑件支撑在所述支撑台上，并用按压弹簧压置在所述支撑件上。

7.根据权利要求6所述的磁吸线条灯，其特征在于，所述堵头底座上设有与所述卡扣安装槽分隔开的导电部件安装槽，所述穿孔设置在所述导电部件安装槽的底部，在所述堵头底座上安装盖板，所述盖板盖设在所述卡扣安装槽和所述导电部件安装槽上，所述盖板上设有与所述按压弹簧的一端对应的定位凹槽，所述按压弹簧的一端固定在所述定位凹槽内，另一端固定在所述支撑台上。

8.根据权利要求4至7中任一项所述的磁吸线条灯，其特征在于，所述灯体包括线型灯壳和安装在所述灯壳上的LED光源组件，所述堵头底座的朝向所述灯体的一端设有上插接头和下插接头，所述灯壳上设有光源安装位和分别位于所述光源安装位的上部、下部的上插接槽和下插接槽，所述上插接头插入所述上插接槽中，所述下插接头插入所述下插接头中，所述堵头底座与所述灯壳之间通过螺钉连接固定。

9.根据权利要求8所述的磁吸线条灯，其特征在于，所述LED光源组件包括LED光源板和透光罩，所述LED光源板通过螺钉连接固定在所述光源安装位上，所述透光罩卡接固定在所述灯壳上，将所述LED光源板罩设在内。

10.根据权利要求8所述的磁吸线条灯，其特征在于，所述LED光源组件包括LED光源板、连接固定在所述LED光源板上的LED透镜模组以及与所述LED透镜模组连接固定的出光罩，所述LED透镜模组包括透镜支架和排列设置在所述透镜支架上的多个单体透镜，每个所述单体透镜罩设在LED光源板上的每个LED芯片上，所述出光罩上设有多个与所述单体透镜一一对应的出光孔。
