Abstract
本实用新型涉及周转箱技术领域，且公开了一种餐饮用周转箱，包括箱体，所述箱体的顶部开口设置有箱盖，所述箱体的两侧顶部均安装有把手，其特征在于，所述箱体内腔底部的四角均安装有固定块，所述箱体的内部设置有内框，所述内框压盖在四个固定块之上，所述内框的底部安装有位于四个固定块之间的储水盒；所述内框内腔的底部安装有隔板，所述隔板的数量为三个且间隔分布，三个隔板将内框的内部分为一号存储仓、二号存储仓和三号存储仓，所述一号存储仓和二号存储仓分布在内框的中部。本实用新型整体结构简单，便于餐具的分类存放，也便于餐具的整体取出，操作便捷，为实际使用带来便利，具有广阔的市场前景，利于推广。
Description
技术领域
本实用新型涉及周转箱技术领域，具体为一种餐饮用周转箱。
背景技术
周转箱，也称为物流箱，广泛用于机械、汽车、家电、轻工、电子和餐饮等行业，能耐酸耐碱、耐油污，无毒无味，可用于盛放食品等，清洁方便，零件周转便捷、堆放整齐，便于管理，现已被广泛使用。
目前的周转箱大多为传统结构设计，为单一的箱体结构，不方便对餐饮行业的杯子、盘子和碗等餐具进行分类存放，而且不方便将箱内餐具整体取出，需要逐一取出，操作较为繁琐，为实际使用带来不便，为此，我们提出一种餐饮用周转箱。
实用新型内容
鉴于现有技术存在的上述问题，本实用新型提供了一种餐饮用周转箱。
为了实现上述目的，本实用新型提供的一种餐饮用周转箱，包括箱体，所述箱体的顶部开口设置有箱盖，所述箱体的两侧顶部均安装有把手，其特征在于，所述箱体内腔底部的四角均安装有固定块，所述箱体的内部设置有内框，所述内框压盖在四个固定块之上，所述内框的底部安装有位于四个固定块之间的储水盒；
所述内框内腔的底部安装有隔板，所述隔板的数量为三个且间隔分布，三个隔板将内框的内部分为一号存储仓、二号存储仓和三号存储仓，所述一号存储仓和二号存储仓分布在内框的中部，所述三号存储仓的数量为两个且分别设置在一号存储仓和二号存储仓的另一侧，所述一号存储仓的内部可拆卸设置有一号垫板，所述二号存储仓的内部可拆卸设置有二号垫板和三号垫板，所述三号垫板设置在二号垫板的上方。
优选的，所述一号垫板、二号垫板和三号垫板的两端均安装有滑块，三个所述隔板相互靠近的一侧均开设有竖直滑槽，所述滑块滑动设置在竖直滑槽内。
优选的，所述一号垫板的上表面安装有多个均匀分布的第一隔板，所述的第一隔板中部开设有用于放置杯子的开口。
优选的，所述二号垫板的上表面安装有第二隔板，所述的第二隔板数量为多个且水平等距分布，待周转的盘子置于相邻两个第二隔板的间隙中。
优选的，所述三号垫板的上表面安装有第三隔板，所述的第三隔板数量为多个且水平等距分布，待周转的碗置于相邻两个第三隔板的间隙中。
优选的，所述内框、一号垫板、二号垫板、三号垫板均为镂空式结构，所述内框的两侧顶部均安装有拉环，所述箱盖的底部开设有卡槽，所述箱盖通过卡槽与拉环卡接。
与现有技术相比较，本实用新型提供的餐饮用周转箱，具有以下有益效果：
本实用新型通过在箱体的内部放置内框，利用三个隔板将内框的内部分成一号存储仓、二号存储仓和三号存储仓，在一号存储仓内设置可拆卸的一号垫板，可以将杯子倒置于一号垫板上表面的中部，方便杯子的堆叠存放，在二号存储仓内设置二号垫板，可以将盘子置于相邻两个之间，便于盘子的分开存放，在二号垫板的上方设置三号垫板，可以将碗置于相邻两个之间，便于盘子的分开存放，还可以将餐盘置于两侧的三号存储仓内，进行单独存放，整体结构简单，便于餐具的分类存放，也便于餐具的整体取出，操作便捷，为实际使用带来便利，具有广阔的市场前景，利于推广。
附图说明
图1为本实用新型的正面结构示意图；
图2为本实用新型箱体的内部结构示意图；
图3为本实用新型内框的内部结构示意图；

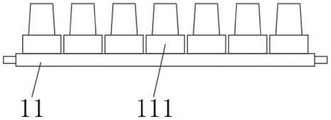

图4为本实用新型一号垫板的结构示意图；
图5为本实用新型二号垫板的结构示意图；
图6为本实用新型三号垫板的结构示意图。
图中：1、箱体；2、箱盖；3、把手；4、固定块；5、内框；6、储水盒； 7、隔板；8、一号存储仓；9、二号存储仓；10、三号存储仓；11、一号垫板； 12、二号垫板；13、三号垫板；14、拉环；111、第一隔板；121、第二隔板； 131、第三隔板。
具体实施方式
为了使得本公开实施例的目的、技术方案和优点更加清楚，下面将结合本公开实施例的附图，对本公开实施例的技术方案进行清楚、完整地描述。
本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。
请参阅图1-6，一种餐饮用周转箱，包括箱体1，所述箱体1的顶部开口设置有箱盖2，所述箱体1的两侧顶部均安装有把手3，其特征在于，所述箱体1内腔底部的四角均安装有固定块4，所述箱体1的内部设置有内框5，所述内框5压盖在四个固定块4之上，所述内框5的底部安装有位于四个固定块4之间的储水盒6；
所述内框5内腔的底部安装有隔板7，所述隔板7的数量为三个且间隔分布，三个隔板7将内框5的内部分为一号存储仓8、二号存储仓9和三号存储仓10，所述一号存储仓8和二号存储仓9分布在内框5的中部，所述三号存储仓10的数量为两个且分别设置在一号存储仓8和二号存储仓9的另一侧，所述一号存储仓8的内部可拆卸设置有一号垫板11，所述二号存储仓9的内部可拆卸设置有二号垫板12和三号垫板13，所述三号垫板13设置在二号垫板12的上方。
所述一号垫板11、二号垫板12和三号垫板13的两端均安装有滑块，三个所述隔板7相互靠近的一侧均开设有竖直滑槽，所述滑块滑动设置在竖直滑槽内，竖直滑槽的顶部设置为开口，便于一号垫板11、二号垫板12和三号垫板13自上而下插入，方便拆卸和实际使用。
所述一号垫板11的上表面安装有多个均匀分布的第一隔板111，所述第一隔板111的中部开设有用于放置杯子的开口，杯子可倒置放入到第一隔板 111内，便于杯子的稳定存放。
所述二号垫板12的上表面安装有第二隔板121，所述第二隔板121的数量为多个且水平等距分布，待周转的盘子置于相邻两个第二隔板121的间隙中。
所述三号垫板13的上表面安装有第三隔板131，所述第三隔板131的数量为多个且水平等距分布，待周转的碗置于相邻两个第三隔板131的间隙中。
所述内框5、一号垫板11、二号垫板12、三号垫板13均为镂空式结构，便于排水，残留水向下汇流至储水盒6内进行收集，所述内框5的两侧顶部均安装有拉环14，便于提拉取出，所述箱盖2的底部开设有卡槽，所述箱盖 2通过卡槽与拉环14卡接，提高箱盖2的压盖稳定性。
本实用新型通过在箱体1的内部放置内框5，利用三个隔板7将内框5的内部分成一号存储仓8、二号存储仓9和三号存储仓10，在一号存储仓8内设置可拆卸的一号垫板11，可以将杯子倒置于一号垫板11上表面的第一隔板111中部，方便杯子的堆叠存放，在二号存储仓9内设置二号垫板12，可以将盘子置于相邻两个第二隔板121之间，便于盘子的分开存放，在二号垫板 12的上方设置三号垫板13，可以将碗置于相邻两个第三隔板131之间，便于盘子的分开存放，还可以将餐盘置于两侧的三号存储仓10内，进行单独存放，整体结构简单，便于餐具的分类存放，也便于餐具的整体取出，操作便捷，为实际使用带来便利，具有广阔的市场前景，利于推广。
以上所述仅为本实用新型的示例性实施例，不用于限制本实用新型，本实用新型的保护范围由权利要求书限定。本领域技术人员可以在本实用新型的实质和保护范围内，对本实用新型做出各种修改或等同替换，这种修改或等同替换也应视为落在本实用新型的保护范围内。
Claims (6)
1.一种餐饮用周转箱，包括箱体(1)，所述箱体(1)的顶部开口设置有箱盖(2)，所述箱体(1)的两侧顶部均安装有把手(3)，其特征在于，所述箱体(1)内腔底部的四角均安装有固定块(4)，所述箱体(1)的内部设置有内框(5)，所述内框(5)压盖在四个固定块(4)之上，所述内框(5)的底部安装有位于四个固定块(4)之间的储水盒(6)；
所述内框(5)内腔的底部安装有隔板(7)，所述隔板(7)的数量为三个且间隔分布，三个隔板(7)将内框(5)的内部分为一号存储仓(8)、二号存储仓(9)和三号存储仓(10)，所述一号存储仓(8)和二号存储仓(9)分布在内框(5)的中部，所述三号存储仓(10)的数量为两个且分别设置在一号存储仓(8)和二号存储仓(9)的另一侧，所述一号存储仓(8)的内部可拆卸设置有一号垫板(11)，所述二号存储仓(9)的内部可拆卸设置有二号垫板(12)和三号垫板(13)，所述三号垫板(13)设置在二号垫板(12)的上方。
2.根据权利要求1所述的一种餐饮用周转箱，其特征在于，所述一号垫板(11)、二号垫板(12)和三号垫板(13)的两端均安装有滑块，三个所述隔板(7)相互靠近的一侧均开设有竖直滑槽，所述滑块滑动设置在竖直滑槽内。
3.根据权利要求1所述的一种餐饮用周转箱，其特征在于，所述一号垫板(11)的上表面安装有多个均匀分布的第一隔板(111)，所述第一隔板(111)的中部开设有用于放置杯子的开口。
4.根据权利要求1所述的一种餐饮用周转箱，其特征在于，所述二号垫板(12)的上表面安装有第二隔板(121)，所述第二隔板(121)的数量为多个且水平等距分布，待周转的盘子置于相邻两个第二隔板(121)的间隙中。
5.根据权利要求1所述的一种餐饮用周转箱，其特征在于，所述三号垫板(13)的上表面安装有第三隔板(131)，所述第三隔板(131)的数量为多个且水平等距分布，待周转的碗置于相邻两个第三隔板(131)的间隙中。
6.根据权利要求1所述的一种餐饮用周转箱，其特征在于，所述内框(5)、一号垫板(11)、二号垫板(12)、三号垫板(13)均为镂空式结构，所述内框(5)的两侧顶部均安装有拉环(14)，所述箱盖(2)的底部开设有卡槽，所述箱盖(2)通过卡槽与拉环(14)卡接。
