Abstract
本实用新型公开了俯卧位手术头部支撑垫，包括在脑后相接的头围，头围前额部位内表面设有硅胶垫层，头围前额部位向两侧延伸垫布，垫布折叠翻至头围前额部位下方形成厚度调节垫。本实用新型围在病人头围上，额头部硅胶垫层解压，根据不同人垫高要求，垫布折叠形成厚度调节垫支撑，防止临床压迫神经、眼球不良事件发生。
Description
技术领域
本实用新型涉及医疗辅助用品领域，更具体地说，它涉及一种俯卧位手术头部支撑垫。
背景技术
部分手术需采取俯卧位姿势，病人脸部垫在中间设凹槽的手术体位头垫上，额头、下颌抵压在头垫上，眼口鼻位于凹槽内可以呼吸。工作中发现，由于手术时间较长，导致病人脸部压痕明显，出现框骨神经、眼球受到压迫不良事件。医务人员也采用过在病人额头简单贴上美皮康贴来缓解，但很容易滑脱，不稳定。
发明内容
针对现有技术存在的不足，本实用新型的目的在于提供一种解决上述问题的俯卧位手术头部支撑垫，固定在病人头围上，额头部硅胶垫层解压，垫布折叠形成厚度调节垫支撑，固定稳妥，高度可调，防止临床压迫神经、眼球不良事件发生。
为实现上述目的，本实用新型提供了如下技术方案：
俯卧位手术头部支撑垫，包括在脑后相接的头围，头围前额部位内表面设有硅胶垫层，头围前额部位向两侧延伸垫布，垫布折叠翻至头围前额部位下方形成厚度调节垫。硅胶垫层缓压，垫布折叠层数不同垫支的高度不同，可根据需要调节。
本实用新型进一步改进技术方案是，头围及垫布采用一体的厚质棉布缝制。
本实用新型更进一步改进技术方案是，垫布底表面设有防滑层。更好的防止支撑垫滑移，形成稳定的支撑作用。
本实用新型更进一步改进技术方案是，所述头围脑后相接处缝设魔术贴粘接。方便穿戴，根据病人头围大小调整。
本实用新型进一步改进技术方案是，所述头围宽5-7厘米。较宽的头围带体能垫着病人整个额头部，压迫性减轻，舒适性好。
本实用新型进一步改进技术方案是，垫布的伸出宽度是头围宽度的至少一倍以上倍数。折叠平整。
本实用新型有益效果：
本实用新型围在病人头围上，额头部硅胶垫层解压，根据不同人垫高要求，垫布折叠形成厚度调节垫支撑，防止临床压迫神经、眼球不良事件发生，支撑垫与手术体位头垫具有一定的摩擦力，也不容易滑移。
附图说明

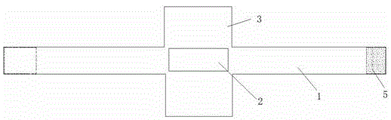

图1为本实用新型结构示意图；
图2为本实用新型使用状态图。
具体实施方式
如图1、图2所示，本实用新型包括在脑后相接的头围1，头围1前额部位内表面设有硅胶垫层2，头围1前额部位向两侧延伸垫布3，头围1及垫布3采用一体的厚质棉布缝制，垫布3折叠翻至头围前额部位下方形成厚度调节垫。头顶一侧的垫布先向下折叠，眼鼻一侧的垫布3再折叠，底表面设有的防滑层4贴压在手术体位头垫6上，更不易滑移。
所述头围脑后相接处缝设魔术贴5粘接，根据病人头型大小不一，可更好的调整固定，也方便穿戴。
所述头围1宽5-7厘米，较宽的头围带体能垫着病人整个额头部，舒适性更好。垫布3的伸出宽度是头围1宽度的至少一倍以上倍数，方便平整折叠。
以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
Claims (6)
1.俯卧位手术头部支撑垫，其特征在于：包括在脑后相接的头围（1），头围（1）前额部位内表面设有硅胶垫层（2），头围（1）前额部位向两侧延伸垫布（3），垫布（3）折叠翻至头围前额部位下方形成厚度调节垫。
2.根据权利要求1所述的俯卧位手术头部支撑垫，其特征在于：头围（1）及垫布（3）采用一体的厚质棉布缝制。
3.根据权利要求1所述的俯卧位手术头部支撑垫，其特征在于：垫布（3）底表面设有防滑层（4）。
4.根据权利要求1所述的俯卧位手术头部支撑垫，其特征在于：所述头围脑后相接处缝设魔术贴（5）粘接。
5.根据权利要求1所述的俯卧位手术头部支撑垫，其特征在于：所述头围（1）宽5-7厘米。
6.根据权利要求1所述的俯卧位手术头部支撑垫，其特征在于：垫布（3）的伸出宽度是头围（1）宽度的至少一倍以上倍数。
