本发明通过提供一种可拆卸发光模组条型灯具和条型灯组,包括发光模组、电源模块和灯具本体,电源模块安装在灯具本体上,发光模组包括第一发光模组和第二发光模组,第一发光模组和第二发光模组相对的安装在灯具本体两侧,第一发光模组和第二发光模组均通过堵头电连接电源模块。本实用新型通过提供一种可拆卸发光模组条型灯具和条型灯组,通过相对安装的第一发光模组和第二发光模组来提高发光角度,从而应对不同客户对不同应用安装场景的需求,发光模组堵头进行电连接,方便对电源模块的组装、安装和更换等,同进方便发光模组的组装、安装与更换处理以及后期的维护。

Description

可拆卸发光模组条型灯具和条型灯组
技术领域
本发明涉及照明技术领域,尤其涉及一种可拆卸发光模组条型灯具和条型灯组。
背景技术
现在市面上的灯具大多是一体化安装,不方便拆卸,而且电源通常都是固定在灯具内部,这样会导致后续的安装和维护等诸多不便。例如,如果电源不能进行抽拉,容易造成损坏,且更换不便,通常需要替换整个灯具。
如何便利灯具的的维护,进而可以实现灯具的可拆卸,部件的方便替换,同时还方便存储和运输。同时,现有的灯具发光功能单一,不能满足客户对发光角度的需求。
发明内容
本发明专利要解决的技术问题是现有灯具的安装和维护不方便以及提高灯具的功能。
本实用新型提供一种可拆卸发光模组条型灯具,包括发光模组、电源模块和灯具本体,所述电源模块安装在所述灯具本体上,所述发光模组包括第一发光模组和第二发光模组,所述第一发光模组和所述第二发光模组相对的安装在所述灯具本体两侧,所述第一发光模组和所述第二发光模组均通过堵头电连接所述电源模块。
可选的,所述电源模块包括DC通电端子和AC通电端子,所述DC通电端子用于给所述灯具本体供电,所述AC通电端子用于接入交流电。
可选的,所述DC通电端子采用插拔式端子;所述AC通电端子采用卡扣式端子。
可选的,所述堵头包括位于一端的固定堵头和位于另一端的通电堵头。
可选的,所述灯具本体包括灯具壳体,所述灯具壳体采用铝挤出工艺制成的一体结构。
可选的,所述灯具本体的两端分别设置有侧盖,所述侧盖可拆卸的安装在所述灯具本体上。
可选的,所述灯具本体的两端上分别设置固定线缆,所述固定线缆用于悬挂所述灯具本体。
可选的,所述固定线缆上设置有AC进电线缆,所述AC进电线缆用于电连接所述电源模块。
可选的,所述发光模组上设置有透镜和/或防眩罩。
本实用新型还提供一种条形灯组,包括多个如上所述的可拆卸发光模组条型灯具,多个所述可拆卸发光模组条型灯具排列组合起来。
本发明通过提供一种可拆卸发光模组条型灯具和条型灯组,通过相对安装的第一发光模组和第二发光模组来提高发光角度,从而应对不同客户对不同应用安装场景的需求,发光模组堵头进行电连接,方便对电源模块的组装、安装和更换等,同进方便发光模组的组装、安装与更换处理以及后期的维护。
附图说明
图1为本实施例提供的可拆卸发光模组条型灯具的爆炸分解示意图;
图2为本实施例提供的电源模块安装在灯具本体上的示意图;
图3为本实施例提供的可拆卸发光模组条型灯具的堵头的结构示意图;
图4为本实施例提供的透镜和/或防眩罩的结构示意图;
图5为本实施例提供的条型灯组的安装示意图。
具体实施方式
为了使本发明的目的、技术方案及优点更加清楚明白,以下结合附图及实施例,对本发明进行进一步详细说明。应当理解,此处所描述的具体实施例仅用以解释本发明,并不用于限定本发明。
在本发明的描述中,需要说明的是,术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本发明和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本发明的限制。
此外,在本发明的描述中,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”等应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,还可以是两个元件内部的连通,可以是无线连接,也可以是有线连接。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本发明中的具体含义。
此外,后续所描述的本发明不同实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互结合。
如图1所示,本实施例提供一种可拆卸发光模组条型灯具,包括发光模组10、电源模块20和灯具本体30,发光模组10提供发光源,如可采用LED灯等,电源模块20为整个灯具供电,灯具本体30可作为整体的支撑以及其它各部件相互配合的组合结构。
其中,电源模块20安装在灯具本体30上,电源模块20作为一个独立的整体安装在灯具本体30上预留的空间,如可安装在灯具本体30的中部位置,发光模组10包括第一发光模组11和第二发光模组12,通过至少两个模组来提供更广的照明角度,第一发光模组11和第二发光模组12相对的安装在灯具本体30两侧,如可设置为上下两个相对的位置,也可为左右两个相对的位置,当然其它呈一定夹角的两个方位设置也可提供更广的照明角度。第一发光模组11和第二发光模12组均通过堵头(Plug)40电连接电源模块20,通过堵头40可快速方便的实现电连接。
如图2所示,在具体的实施例中,电源模块20可按标明按箭头的方向垂直放入安装在灯具本体30相对应两边的电源固定卡簧上,如上图示标明B的宽度是跟标示A的宽度一样,其功能是起到引导电源固定散热片的方向放入灯具本体30上经过卡簧的弹力相对的安装固定电源,将电源做成模块化设计是方便客户在不同的安装环境来选配不同型号厂家的电源来匹配灯具的功率。
在供电上,电源模块20包括DC(Direct current,直接)通电端子21和AC(Alternating Current,交流)通电端子22,DC通电端子21提供直流电,AC通电端子22接入交流电,也就是电源模块20将AC通电端子22接入的市电转换成直流电由DC通电端子21输出去。
在具体的实施例中,DC通电端子21采用插拔式端子,方便与发光模组10的直流电连接,插拔式端子通过与之相对的端子的插入供电,AC通电端子21采用卡扣式端子,方便与电源模块20的交流电连接,卡扣式端子较佳的适用于连接到交流电。
如图3所示,在连接上,所述堵头40包括位于一端的固定堵头41和位于另一端的通电堵头42,固定堵头41主要用于将发光模组10固定住,通电堵头42同时实现固定以及供电的功能。
为了结构的稳定性以及散热,灯具本体30包括灯具壳体31,灯具壳体可起到较好的支撑保护发光模组10和电源模块20,并能为灯具散热,灯具壳体采用铝挤出工艺制成的一体结构,一体结构也具有更好的结构刚性,并能方便导电,铝挤出工艺可提高产品的强度及工艺性能。
在本实施例中,灯具本体30的两端分别设置有侧盖32,侧盖32为灯具本体30及其它结构提供一定的保护,同时也为了各个模块器件的安装维护带来便利,侧盖32可拆卸的安装在灯具本体30上,可拆卸的方式可采用吸附、悬挂、卡扣等,如附图中所示的卡扣柱。
在使用中,灯具本体30的两端上分别设置固定线缆33,固定线缆33用于悬挂灯具本体30,固定线缆33的一端连接在灯具本体30上,另一端可通过粘贴、铆钉、螺丝等方式固定在其它附着物上。
在本实施例中,固定线缆33上设置有AC进电线缆34,所述AC进电线缆34用于电连接所述电源模块20,AC进电线缆34直接电连接市电,可沿固定线缆33进行接入,在另一端可直接接入AC通电端子。

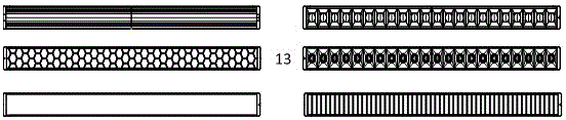

如图4所示,发光模组10上设置有透镜和/或防眩罩13,透镜可以防尘防尘,各通过各种防眩罩对光源调整,如图中各种防眩罩调整光源出射角度,形成不同的发光效果,达到防眩光的效果。
发光模组和灯具本体可设置为一体化上下分离式并进行安装通电,使用可拆卸的发光模组作为光源,通过模组上的DC插头电性连接使透镜或者防眩罩使其有不同的发光角度发光,满足不同客户的要求,同时满足环保的要求,使用寿命长,安装和后期维护方便快捷。同时可根据客户在不同的安装需求来选配发光模组发光方式来应用安装的场景,在其应用不同模组发光效果下达到一定节能和防眩光的效果。
本实施例还提供一种条形灯组,包括多个上述的可拆卸发光模组条型灯具,多个可拆卸发光模组条型灯具排列组合起来,满足不同场景的需求。
如图5所示,可将灯具可长串拼接的条型灯具,电性连接是经过一条市电线使灯具可以无现延长拼接并使每个连接的灯具达到电性导通使灯具的上下发光模组导通通电,从而提高客户的安装效率,和降低客户的安装成本。
本实用新型通过提供一种可拆卸发光模组条型灯具和条型灯组,通过相对安装的第一发光模组和第二发光模组来提高发光角度,从而应对不同客户对不同应用安装场景的需求,发光模组堵头进行电连接,方便对电源模块的组装、安装和更换等,同进方便发光模组的组装、安装与更换处理以及后期的维护。
最后应当说明的显然,上述实施例仅仅是为清楚地说明本实用新型所作的举例,而并非对实施方式的限定。对于所属领域的普通技术人员来说,在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引申出的显而易见的变化或变动扔处于本实用新型的保护范围之中。

Claims (10)

1.一种可拆卸发光模组条型灯具,其特征在于,包括发光模组、电源模块和灯具本体,所述电源模块安装在所述灯具本体上,所述发光模组包括第一发光模组和第二发光模组,所述第一发光模组和所述第二发光模组相对的安装在所述灯具本体两侧,所述第一发光模组和所述第二发光模组均通过堵头电连接所述电源模块。
2.如权利要求1所述的可拆卸发光模组条型灯具,其特征在于,所述电源模块包括DC通电端子和AC通电端子,所述DC通电端子用于给所述灯具本体供电,所述AC通电端子用于接人交流电。
3.如权利要求2所述的可拆卸发光模组条型灯具,其特征在于,所述DC通电端子采用插拔式端子;所述AC通电端子采用卡扣式端子。
4.如权利要求1所述的可拆卸发光模组条型灯具,其特征在于,所述堵头包括位于一端的固定堵头和位于另一端的通电堵头。
5.如权利要求1至4中任意一项所述的可拆卸发光模组条型灯具,其特征在于,所述灯具本体包括灯具壳体,所述灯具壳体采用铝挤出工艺制成的一体结构。
6.如权利要求1至4中任意一项所述的可拆卸发光模组条型灯具,其特征在于,所述灯具本体的两端分别设置有侧盖,所述侧盖可拆卸的安装在所述灯具本体上。
7.如权利要求1至4中任意一项所述的可拆卸发光模组条型灯具,其特征在于,所述灯具本体的两端上分别设置固定线缆,所述固定线缆用于悬挂所述灯具本体。
8.如权利要求7中所述的可拆卸发光模组条型灯具,其特征在于,所述固定线缆上设置有AC进电线缆,所述AC进电线缆用于电连接所述电源模块。
9.如权利要求1至4中任意一项所述的可拆卸发光模组条型灯具,其特征在于,所述发光模组上设置有透镜和/或防眩罩。
10.一种条型灯组,其特征在于,所述条型灯组包括多个如权利要求1至9中任务一项所述可拆卸发光模组条型灯具,多个所述可拆卸发光模组条型灯具排列组合起来。
