Abstract

本实用新型属于电子技术领域，公开了一种具备过压浪涌和限制输入浪涌电流能力的直流电源，包括输入极性保护电路（1）、输入浪涌抑制电路（2）、输入滤波电路（3）、开关电源电路（4）和输出滤波电路（5），所述输入极性保护电路（1）的输出端连接输入浪涌抑制电路（2）的输入端，输入浪涌抑制电路（2）的输出端连接输入滤波电路（3）的输入端，输入滤波电路（3）的输出端连接开关电源电路（4）的输入端，开关电源电路（4）的输出端连接输出滤波电路（5）。

Description

一种具备过压浪涌和限制输入浪涌电流能力的直流电源

技术领域

本实用新型属于电子技术领域，具体涉及一种具备过压浪涌和限制输入浪涌电流能力的直流电源。

背景技术

过压浪涌和限制输入浪涌电流能力的直流电源的生产、调试、检测过程中，需要向后级设备提供所需要的电压和功率的同时也可以防止输入浪涌电压和电流对电源电路的损坏，目前市面上DC/DC电源虽然有很多种类，但是输入大多数未接入浪涌保护电路，无法承受大电压以及大电流冲击，并且前级输入电压电流有过大尖峰会导致后级电源电路造成损坏，不能适应各种试验环境。

实用新型内容

本实用新型的目的在于克服上述现有技术的不足，提供了一种具备过压浪涌和限制输入浪涌电流能力的直流电源。

为了解决技术问题，本实用新型的技术方案是：一种具备过压浪涌和限制输入浪涌电流能力的直流电源，包括输入极性保护电路、输入浪涌抑制电路、输入滤波电路、开关电源电路和输出滤波电路，所述输入极性保护电路的输出端连接输入浪涌抑制电路的输入端，输入浪涌抑制电路的输出端连接输入滤波电路的输入端，输入滤波电路的输出端连接开关电源电路的输入端，开关电源电路的输出端连接输出滤波电路。

优选的，所述输入极性保护电路包括二极管D1，二极管D1的输入端连接电源输入的正线，二极管D1的输出端连接输入浪涌抑制电路，当电源输入正常时，二极管D1导通，电源正常工作；当电源输入正负极通反时，二极管D1关断。

优选的，所述输入浪涌抑制电路包括输入电压浪涌抑制电路、输入电流浪涌抑制电路和定时功能控制电路，输入电压浪涌抑制电路和输入电流浪涌抑制电路的输入端分别连接输入极性保护电路，输入电压浪涌抑制电路和输入电流浪涌抑制电路的输出端分别连接输入滤波电路，所述输入电压浪涌抑制电路分别连接输入电流浪涌抑制电路和定时功能控制电路。

优选的，所述输入电压浪涌抑制电路包括主芯片U1、滤波电容C5、稳压管D3、限流电阻R5、分压电阻R10、分压电阻R15、分压电阻R7和分压电阻R8，所述滤波电容C5和稳压管D3并联后接在主芯片U1的6脚和接地之间，所述分压电阻R10和分压电阻R15串联后一端接地，另一端接主芯片U1的6脚，分压电阻R10和分压电阻R15中间接主芯片U1的8脚，所述限流电阻R5一端接主芯片U1的供电脚5脚，限流电阻R5另一端连接输入极性保护电路的输出端，分压电阻R7和分压电阻R8串联后一端接地，另一端连接输入滤波电路，并且分压电阻R7和分压电阻R8中间接主芯片U1的1脚。

优选的，所述输入电流浪涌抑制电路包括MOS管Q1、限流电阻R4和电阻R1，所述MOS管Q1的漏极与电阻R1串联，MOS管Q1的源极连接输入极性保护电路的输出端，MOS管Q1的栅极通过限流电阻R4和主芯片U1的驱动脚4脚相连，电阻R1两端分别接主芯片U1的2脚和3脚，电阻R1的输出端连接输入滤波电路。

优选的，所述定时功能控制电路包括电容C10，电容C10一端接地，电容C10另一端接主芯片U1的延时脚12脚。

优选的，所述输入滤波电路包括滤波电容C1和滤波电容C2，滤波电容C1和滤波电容C2并联之后一端连接输入浪涌抑制电路的输出端，另一端接地。

优选的，所述开关电源电路包括主芯片U2、电容C3、对地电容C4、电容C6、电容C9、电容C11、电容C12、电容C13、电容C15、电容C16、电容C18、电容C19、电容C20、电阻R2、限流电阻R3、电阻R6、电阻R9、电阻R11、电阻R12、电阻R13、调频电阻R14、电阻R16、电阻R18、电阻R19、电阻R20、电阻R21、电阻R22、电阻R23、电阻R24、MOS管Q2、MOS管Q3和二极管D2，所述主芯片U2的供电脚20脚接限流电阻R3和对地电容C4，限流电阻R3另一端连接输入滤波电路3的输出端；所述电阻R2和电阻R6串联后一端接地，另一端连接输入滤波电路3的输出端，电阻R6并联电容C9，电阻R2和电阻R6中间接主芯片U2的控制脚1脚；所述主芯片U2的2脚和7脚悬空，主芯片U2的时钟脚5脚外接调频电阻R14后接地；所述主芯片U2的11脚连接电阻R12和电容C12并联电路，电容C12接地，电阻R12另一端接主芯片U2的17脚；所述主芯片U2的4脚接电容C13，电容C12和电容C13分别接电阻R18和电容C19的串联电路后连接到主芯片U2的10脚；所述主芯片U2的9脚和8脚之间接电容C18和电阻R24与电容C20的并联电路；所述主芯片U2的3脚和6脚之间接电容C16后接地；所述主芯片U2的自身供电脚16脚接电容C3后接地，主芯片U2的自身供电脚16脚还接二极管D2，二极管D2与主芯片U2的19脚相连，主芯片U2的16脚和17脚接电容C6后和MOS管Q3的漏极和MOS管Q2的源极连接；所述主芯片U2的15脚接MOS管Q3的栅极，同时在MOS管Q3栅极和源极之间接电阻R11，主芯片U2的18脚接MOS管Q2的栅极，同时在MOS管Q2栅极和源极之间接电阻R9；所述主芯片U2的12脚串联电阻R19之后接与MOS管Q2的源极，电容C11一端接主芯片U2的12脚，电容C11另一端接地；所述电阻R20、电阻R21和电阻R22并联后一端接MOS管Q2的源极，另一端接地；所述主芯片U2的14脚和0脚接地；电阻R17和电容C15串联后接在MOS管Q3源极和MOS管Q2的漏极之间；所述电阻R13和电阻R16串联后与电容C14并联后一端接输出滤波电路5的输出端，另一端接在主芯片U2的8脚上，电阻R23和电容C17并联后一端为电源的调压端，另一端接主芯片U2的8脚。

优选的，所述输出滤波电路包括差模电感L1、输出滤波电容C7和输出滤波电容C8，差模电感L1一端接MOS管Q2的源极，差模电感L1另一端接并联的输出滤波电容C7和输出滤波电容C8。

与现有技术相比，本实用新型的优点在于：

（1）本实用新型提供了一种具备过压浪涌和限制输入浪涌电流能力的直流电源，包括输入极性保护电路、输入浪涌抑制电路、输入滤波电路、开关电源电路和输出滤波电路，利用输入极性保护电路防止电源正负极通反时造成的后级电路损坏，利用输入浪涌抑制电路抑制浪涌电压电流，利用输入滤波电路滤波，开关电源电路用于输入控制以及输出可调，最后通过输出滤波电路对输出的电压纹波峰峰值进行抑制，避免了前级输入存在浪涌电压电流时造成后级开关电源损坏的问题，适应多种试验环境，具有很好的运用意义；

（2）本实用新型直流电源可以承受80V至100V的浪涌电压冲击不损坏，具有限制输入浪涌电流的能力，且抑制后的浪涌电流值可调，电源输出可调，可调范围0.8V至12V；

（3）本实用新型采用同步整流的整流方式提高电源的效率，并且电源转换效率高，体积小。

附图说明

图1、本实用新型一种具备过压浪涌和限制输入浪涌电流能力的直流电源的原理框图；

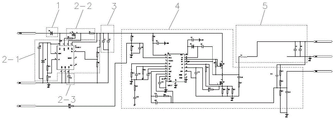

图2、本实用新型一种具备过压浪涌和限制输入浪涌电流能力的直流电源的电路图；

图3、本实用新型输入极性保护电路、输入浪涌抑制电路和输入滤波电路的局部电路图；

图4、本实用新型开关电源电路的局部电路图；

图5、本实用新型输出滤波电路的局部电路图；

图6、本实用新型主芯片U1的内部拓扑图；

图7、本实用新型主芯片U2的内部拓扑图。

附图标记说明：

1、输入极性保护电路，2、输入浪涌抑制电路，3、输入滤波电路，4、开关电源电路，5、输出滤波电路；

2-1、输入电压浪涌抑制电路，2-2、输入电流浪涌抑制电路，2-3、定时功能控制电路。

具体实施方式

下面结合实施例描述本实用新型具体实施方式：

需要说明的是，本说明书所示意的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容能涵盖的范围内。

同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

实施例1

如图1~5所示，本实用新型公开了一种具备过压浪涌和限制输入浪涌电流能力的直流电源，包括输入极性保护电路1、输入浪涌抑制电路2、输入滤波电路3、开关电源电路4和输出滤波电路5，所述输入极性保护电路1的输出端连接输入浪涌抑制电路2的输入端，输入浪涌抑制电路2的输出端连接输入滤波电路3的输入端，输入滤波电路3的输出端连接开关电源电路4的输入端，开关电源电路4的输出端连接输出滤波电路5。

实施例2

如图2、3所示，优选的，所述输入极性保护电路1包括二极管D1，二极管D1的输入端连接电源输入的正线，二极管D1的输出端连接输入浪涌抑制电路2，当电源输入正常时，二极管D1导通，电源正常工作；当电源输入正负极通反时，二极管D1关断。

所述二极管D1串联在电源输入的正线上，当电源输入正常时，二极管D1导通，电源正常工作；当电源正负极通反时，二极管D1关断，防止对后级电路损坏。

实施例3

如图2、3所示，优选的，所述输入浪涌抑制电路2包括输入电压浪涌抑制电路2-1、输入电流浪涌抑制电路2-2和定时功能控制电路2-3，输入电压浪涌抑制电路2-1和输入电流浪涌抑制电路2-2的输入端分别连接输入极性保护电路1，输入电压浪涌抑制电路2-1和输入电流浪涌抑制电路2-2的输出端分别连接输入滤波电路3，所述输入电压浪涌抑制电路2-1分别连接输入电流浪涌抑制电路2-2和定时功能控制电路2-3。

如图2、3所示，优选的，所述输入电压浪涌抑制电路2-1包括主芯片U1、滤波电容C5、稳压管D3、限流电阻R5、分压电阻R10、分压电阻R15、分压电阻R7和分压电阻R8，所述滤波电容C5和稳压管D3并联后接在主芯片U1的6脚和接地之间，所述分压电阻R10和分压电阻R15串联后一端接地，另一端接主芯片U1的6脚，分压电阻R10和分压电阻R15中间接主芯片U1的8脚，所述限流电阻R5一端接主芯片U1的供电脚5脚，限流电阻R5另一端连接输入极性保护电路1的输出端，分压电阻R7和分压电阻R8串联后一端接地，另一端连接输入滤波电路3，并且分压电阻R7和分压电阻R8中间接主芯片U1的1脚。

所述分压电阻R7和R8串联后两电阻中间接主芯片U1的1脚，起到输出电压分压的效果，通过分压电阻R7和R8的阻值配比来调整分压比。

所述主芯片U1为芯片LT4363-1，通过芯片LT4363-1完成电路配置，芯片LT4363-1的内部拓扑如图6所示。

芯片LT4363-1

1）描述

芯片LT4363-1芯片为具电流限制功能的高电压浪涌抑制芯片，LT4363浪涌抑制器可保护负载免遭高电压瞬变的损坏，它能够控制一个外部N沟道MOSFET的栅极以在过压过程中调节输出。输出被限制在一个安全的数值上，从而允许负载持续运作。LT4363还监视SNS和OUT引脚之间的压降，以防止遭受过流故障的影响。一个内部放大器用于把电流检测电阻器两端的电压限制为50mV。不管在哪一种故障条件下，定时器的启动均与MOS管的应力成反比。在定时器终止操作之前，FLT引脚将被拉至低电平，以发出“即将断电”的警告。如果该条件一直持续，则MOS管关断。在复位之前，LT4363-1一直保持关断。芯片内部两个高精度比较器能监视输入电源的过压和欠压情况。假如输入电源电压高于过压电压的门限值时，则不允许MOS管重新接通。

2）特性

利用VCC钳位可承受高于100V的浪涌；

宽工作电压范围：4V至80V；

可调的输出钳位电压；

快速过流限制：≤5us；

反向输入保护至-60V；

控制N沟道MOSFET。

如图2、3所示，优选的，所述输入电流浪涌抑制电路2-2包括MOS管Q1、限流电阻R4和电阻R1，所述MOS管Q1的漏极与电阻R1串联，MOS管Q1的源极连接输入极性保护电路1的输出端，MOS管Q1的栅极通过限流电阻R4和主芯片U1的驱动脚4脚相连，电阻R1两端分别接主芯片U1的2脚和3脚，电阻R1的输出端连接输入滤波电路3。

如图2、3所示，优选的，所述定时功能控制电路2-3包括电容C10，电容C10一端接地，电容C10另一端接主芯片U1的延时脚12脚。通过电容充电来调整延时时间。

一般浪涌时间设定为100ms，当浪涌电流大于100ms时，MOS管Q1断开，从而保护后级电路。

所述输入浪涌抑制电路2可以承受80V的浪涌电压时将输入开关电源电路5的输入电压钳制在46V左右，同时电流超过平均电流2.5A时，当浪涌时间达到100ms时，关断电路保护后级，电路中功率不变时；当浪涌电流高达20A-30A时，此电路可以将浪涌电流限制在5A左右，且通过相关电阻调节此电流值。

实施例4

如图2、3所示，优选的，所述输入滤波电路3包括滤波电容C1和滤波电容C2，滤波电容C1和滤波电容C2并联之后一端连接输入浪涌抑制电路2的输出端，另一端接地。

实施例5

如图2、4所示，优选的，所述开关电源电路4包括主芯片U2、电容C3、对地电容C4、电容C6、电容C9、电容C11、电容C12、电容C13、电容C15、电容C16、电容C18、电容C19、电容C20、电阻R2、限流电阻R3、电阻R6、电阻R9、电阻R11、电阻R12、电阻R13、调频电阻R14、电阻R16、电阻R18、电阻R19、电阻R20、电阻R21、电阻R22、电阻R23、电阻R24、MOS管Q2、MOS管Q3和二极管D2，所述主芯片U2的供电脚20脚接限流电阻R3和对地电容C4，限流电阻R3另一端连接输入滤波电路3的输出端；所述电阻R2和电阻R6串联后一端接地，另一端连接输入滤波电路3的输出端，电阻R6并联电容C9，电阻R2和电阻R6中间接主芯片U2的控制脚1脚；所述主芯片U2的2脚和7脚悬空，主芯片U2的时钟脚5脚外接调频电阻R14后接地；所述主芯片U2的11脚连接电阻R12和电容C12并联电路，电容C12接地，电阻R12另一端接主芯片U2的17脚；所述主芯片U2的4脚接电容C13，电容C12和电容C13分别接电阻R18和电容C19的串联电路后连接到主芯片U2的10脚；所述主芯片U2的9脚和8脚之间接电容C18和电阻R24与电容C20的并联电路；所述主芯片U2的3脚和6脚之间接电容C16后接地；所述主芯片U2的自身供电脚16脚接电容C3后接地，主芯片U2的自身供电脚16脚还接二极管D2，二极管D2与主芯片U2的19脚相连，主芯片U2的16脚和17脚接电容C6后和MOS管Q3的漏极和MOS管Q2的源极连接；所述主芯片U2的15脚接MOS管Q3的栅极，同时在MOS管Q3栅极和源极之间接电阻R11，主芯片U2的18脚接MOS管Q2的栅极，同时在MOS管Q2栅极和源极之间接电阻R9；所述主芯片U2的12脚串联电阻R19之后接与MOS管Q2的源极，电容C11一端接主芯片U2的12脚，电容C11另一端接地；所述电阻R20、电阻R21和电阻R22并联后一端接MOS管Q2的源极，另一端接地；所述主芯片U2的14脚和0脚接地；所述电阻R17和电容C15串联后接在MOS管Q3源极和MOS管Q2的漏极之间；所述电阻R13和电阻R16串联后与电容C14并联后一端接输出滤波电路5的输出端，另一端接在主芯片U2的8脚上，电阻R23和电容C17并联后一端为电源的调压端，另一端接主芯片U2的8脚，该部分电路为电源的调压电路，用来调节电压输出。

主芯片U2为芯片LM5117，芯片LM5117的内部拓扑图如图7所示，具体特性如下：

1）描述

LM5117是一款用于由高压或宽变化范围输入电源供电的降压稳压器应用的同步降压控制器，工作频率可在50KHZ-750KHZ之间编程。LM5117使用自适应死区时间控制来驱动外部高侧和低侧NMOS功率开关。可以通过可选二极管仿真模式可实现断续模式运行，从而提高轻载负载条件下的效率。LM5117具备独特的模拟遥测功能，可提供平均输出电流信息。

2）特性

热关断功能；

频率同步；

断续模式电流限制；

可调线路欠压锁定。

实施例6

如图2、5所示，优选的，所述输出滤波电路5包括差模电感L1、输出滤波电容C7和输出滤波电容C8，差模电感L1一端接MOS管Q2的源极，差模电感L1另一端接并联的输出滤波电容C7和输出滤波电容C8。所述输出滤波电容C7、C8并联之后接在电路输出正负极之间，达到对输出的电压纹波峰峰值的抑制作用。

本实用新型的工作原理如下：

如图1所示，本实用新型公开了一种具备过压浪涌和限制输入浪涌电流能力的直流电源，主要由极性保护电路1、输入浪涌抑制电路2、输入滤波电路3、开关电源电路4、输出滤波电路5组成，其中输入浪涌抑制电路2包含了输入电压浪涌抑制电路2-1和输入电流浪涌抑制电路2-2，同时还具有定时功能控制电路2-3，时间可设置为100ms，即当浪涌电流的时间大于100ms时，浪涌电路中的MOS管Q1关断，保护后级电路，输入滤波电路3采用电容滤波，开关电源电路4采用型号为LM5117的功率转换芯片（主芯片U2）和外围电路搭建DC/DC转换电路，电路具有输入控制以及输出可调功能，电路采用同步整流的整流方式来提高效率。

所述输入浪涌抑制电路2输入电压为直流18V-36V，开关电源电路4输入电压为直流18V-50V，输出功率为60W，输入浪涌抑制电路2中采用的主芯片U1为LT4363-1，当输入浪涌电压为80V时，主芯片U1的1脚电压为1.275V，通过分压电阻R7、R8可以将输入开关电源的电压钳制在46V，从而保护后级电路；当输入电压为低端时，此时输入电流最大，即为3.3A，当电路中有浪涌电流存在达到5A时，通过主芯片U1的2、3脚的电阻为后级电容充电，此时主芯片U1的2、3脚电阻阻值为10mR，故电阻两端的电压为50mV，MOS管Q1此时处于线性导通状态，通过主芯片U1的12脚定时脚，当线性导通时间达到100ms时，MOS管漏源极呈现高阻态，关断电路，从而保护后级电路。

本实用新型直流电源特性

1）输入特性

输入浪涌抑制电路供电：DC18V～36V；

开关电源电路供电：DC18～50V；

2）输出电特性

电源输出：电压：DC12V；

功率：60W；

3）转换效率

转换效率≥94%（满载）

5）绝缘电阻

输入对外壳 500VDC≥100MΩ

输出对外壳 500VDC≥100MΩ

6）保护功能

a）短路保护

电源各路输出具有短路保护功能，经过瞬间短路后电源不损坏。

b）输出过流保护

电源各路输出具有过流保护功能。

c）输入浪涌电压和电流保护

电源具有输入浪涌电压和浪涌电流保护的功能，浪涌电压80V-100V，抑制后的浪涌电流≤5A（可调）；时间：100ms。

本实用新型提供了一种具备过压浪涌和限制输入浪涌电流能力的直流电源，包括输入极性保护电路、输入浪涌抑制电路、输入滤波电路、开关电源电路和输出滤波电路，利用输入极性保护电路防止电源正负极通反时造成的后级电路损坏，利用输入浪涌抑制电路抑制浪涌电压电流，利用输入滤波电路滤波，开关电源电路用于输入控制以及输出可调，最后通过输出滤波电路对输出的电压纹波峰峰值进行抑制，避免了前级输入存在浪涌电压电流时造成后级开关电源损坏的问题，适应多种试验环境，具有很好的运用意义。

本实用新型直流电源可以承受80V至100V的浪涌电压冲击不损坏，具有限制输入浪涌电流的能力，且抑制后的浪涌电流值可调，电源输出可调，可调范围0.8V至12V；本实用新型采用同步整流的整流方式提高电源的效率，并且电源转换效率高，体积小。

上面对本实用新型优选实施方式作了详细说明，但是本实用新型不限于上述实施方式，在本领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下做出各种变化。

不脱离本实用新型的构思和范围可以做出许多其他改变和改型。应当理解，本实用新型不限于特定的实施方式，本实用新型的范围由所附权利要求限定。

Claims (10)

1.一种具备过压浪涌和限制输入浪涌电流能力的直流电源，其特征在于：包括输入极性保护电路(1)、输入浪涌抑制电路(2)、输入滤波电路(3)、开关电源电路(4)和输出滤波电路(5)，所述输入极性保护电路(1)的输出端连接输入浪涌抑制电路(2)的输入端，输入浪涌抑制电路(2)的输出端连接输入滤波电路(3)的输入端，输入滤波电路(3)的输出端连接开关电源电路(4)的输入端，开关电源电路(4)的输出端连接输出滤波电路(5)。

2.根据权利要求1所述的一种具备过压浪涌和限制输入浪涌电流能力的直流电源，其特征在于：所述输入极性保护电路(1)包括二极管D1，二极管D1的输入端连接电源输入的正线，二极管D1的输出端连接输入浪涌抑制电路(2)，当电源输入正常时，二极管D1导通，电源正常工作；当电源输入正负极通反时，二极管D1关断。

3.根据权利要求1所述的一种具备过压浪涌和限制输入浪涌电流能力的直流电源，其特征在于：所述输入浪涌抑制电路(2)包括输入电压浪涌抑制电路(2-1)、输入电流浪涌抑制电路(2-2)和定时功能控制电路(2-3)，输入电压浪涌抑制电路(2-1)和输入电流浪涌抑制电路(2-2)的输入端分别连接输入极性保护电路(1)，输入电压浪涌抑制电路(2-1)和输入电流浪涌抑制电路(2-2)的输出端分别连接输入滤波电路(3)，所述输入电压浪涌抑制电路(2-1)分别连接输入电流浪涌抑制电路(2-2)和定时功能控制电路(2-3)。

4.根据权利要求3所述的一种具备过压浪涌和限制输入浪涌电流能力的直流电源，其特征在于：所述输入电压浪涌抑制电路(2-1)包括主芯片U1、滤波电容C5、稳压管D3、限流电阻R5、分压电阻R10、分压电阻R15、分压电阻R7和分压电阻R8，所述滤波电容C5和稳压管D3并联后接在主芯片U1的6脚和接地之间，所述分压电阻R10和分压电阻R15串联后一端接地，另一端接主芯片U1的6脚，分压电阻R10和分压电阻R15中间接主芯片U1的8脚，所述限流电阻R5一端接主芯片U1的供电脚5脚，限流电阻R5另一端连接输入极性保护电路(1)的输出端，分压电阻R7和分压电阻R8串联后一端接地，另一端连接输入滤波电路(3)，并且分压电阻R7和分压电阻R8中间接主芯片U1的1脚。

5.根据权利要求4所述的一种具备过压浪涌和限制输入浪涌电流能力的直流电源，其特征在于：所述输入电流浪涌抑制电路(2-2)包括MOS管Q1、限流电阻R4和电阻R1，所述MOS管Q1的漏极与电阻R1串联，MOS管Q1的源极连接输入极性保护电路(1)的输出端，MOS管Q1的栅极通过限流电阻R4和主芯片U1的驱动脚4脚相连，电阻R1两端分别接主芯片U1的2脚和3脚，电阻R1的输出端连接输入滤波电路(3)。

6.根据权利要求4所述的一种具备过压浪涌和限制输入浪涌电流能力的直流电源，其特征在于：所述定时功能控制电路(2-3)包括电容C10，电容C10一端接地，电容C10另一端接主芯片U1的延时脚12脚。

7.根据权利要求1所述的一种具备过压浪涌和限制输入浪涌电流能力的直流电源，其特征在于：所述输入滤波电路(3)包括滤波电容C1和滤波电容C2，滤波电容C1和滤波电容C2并联之后一端连接输入浪涌抑制电路(2)的输出端，另一端接地。

8.根据权利要求1所述的一种具备过压浪涌和限制输入浪涌电流能力的直流电源，其特征在于：所述开关电源电路(4)包括主芯片U2、电容C3、对地电容C4、电容C6、电容C9、电容C11、电容C12、电容C13、电容C15、电容C16、电容C18、电容C19、电容C20、电阻R2、限流电阻R3、电阻R6、电阻R9、电阻R11、电阻R12、电阻R13、调频电阻R14、电阻R16、电阻R18、电阻R19、电阻R20、电阻R21、电阻R22、电阻R23、电阻R24、MOS管Q2、MOS管Q3和二极管D2，所述主芯片U2的供电脚20脚接限流电阻R3和对地电容C4，限流电阻R3另一端连接输入滤波电路(3)的输出端；所述电阻R2和电阻R6串联后一端接地，另一端连接输入滤波电路(3)的输出端，电阻R6并联电容C9，电阻R2和电阻R6中间接主芯片U2的控制脚1脚；所述主芯片U2的2脚和7脚悬空，主芯片U2的时钟脚5脚外接调频电阻R14后接地；所述主芯片U2的11脚连接电阻R12和电容C12并联电路，电容C12接地，电阻R12另一端接主芯片U2的17脚；所述主芯片U2的4脚接电容C13，电容C12和电容C13分别接电阻R18和电容C19的串联电路后连接到主芯片U2的10脚；所述主芯片U2的9脚和8脚之间接电容C18和电阻R24与电容C20的并联电路；所述主芯片U2的3脚和6脚之间接电容C16后接地；所述主芯片U2的自身供电脚16脚接电容C3后接地，主芯片U2的自身供电脚16脚还接二极管D2，二极管D2与主芯片U2的19脚相连，主芯片U2的16脚和17脚接电容C6后和MOS管Q3的漏极和MOS管Q2的源极连接；所述主芯片U2的15脚接MOS管Q3的栅极，同时在MOS管Q3栅极和源极之间接电阻R11，主芯片U2的18脚接MOS管Q2的栅极，同时在MOS管Q2栅极和源极之间接电阻R9；所述主芯片U2的12脚串联电阻R19之后接与MOS管Q2的源极，电容C11一端接主芯片U2的12脚，电容C11另一端接地；所述电阻R20、电阻R21和电阻R22并联后一端接MOS管Q2的源极，另一端接地；所述主芯片U2的14脚和0脚接地；所述电阻R13和电阻R16串联后与电容C14并联后一端接输出滤波电路(5)的输出端，另一端接在主芯片U2的8脚上，电阻R23和电容C17并联后一端为电源的调压端，另一端接主芯片U2的8脚。

9.根据权利要求8所述的一种具备过压浪涌和限制输入浪涌电流能力的直流电源，其特征在于：所述主芯片U2为芯片LM5117。

10.根据权利要求8所述的一种具备过压浪涌和限制输入浪涌电流能力的直流电源，其特征在于：所述输出滤波电路(5)包括差模电感L1、输出滤波电容C7和输出滤波电容C8，差模电感L1一端接MOS管Q2的源极，差模电感L1另一端接并联的输出滤波电容C7和输出滤波电容C8。
