本实用新型公开了一种矮T梁漫水桥抗洪水锚固结构，包括桥梁墩柱、盖梁、制作、矮T梁、湿接头、铺装层、人行道和栏杆等结构，主要是在湿接头与盖梁之间设有锚固连接的锚杆，该锚杆由预埋在湿接头中的上锚杆、预埋在盖梁中的下锚杆和分别连接上、下锚杆的弹簧构成，且弹簧位于湿接头底部与盖梁顶部之间，该结构能提高桥梁的抗洪水水平动水压力、增加桥面系的稳定性、提高桥梁的耐久性等，其提供的计算方法原理清晰、实用易行，可作为矮T梁漫水桥抗洪水锚固结构的设计依据和施工指导，提高安全质量性能。因此，本实用新型具有构造简单、施工便利、费用低廉、安全可靠等结构特点，结合相应施工方法，具有较高的经济效益和社会效益。

Description

矮T梁漫水桥抗洪水锚固结构
技术领域
本实用新型涉及一种桥梁建设领域，具体是指矮T梁漫水桥抗洪水锚固结构。
背景技术
农村公路、旅游公路等小交通量公路中建有较多数量的漫水桥梁，桥梁标高按常水位设计，洪水期间，允许水流间歇性漫过桥梁支座或桥面。桥上栏杆可采用通透式、折叠式或可倒伏式，以减少洪水阻力。漫水桥梁桥面一般为8m～20m中小跨径，8m～16m选用空心板结构，16m米以上时选用T梁结构。为了增加桥面结构的抗洪水稳定性，常采用锚杆将桥面与盖梁锚固。空心板桥面存在腹板裂缝、铰缝混凝土剥落等病害，影响了使用功能，同时，空心板桥面锚固效果欠佳；T梁结构高度较高，挡水面积较大，且T梁端部钢筋密布不易布置锚杆。近年来广泛采用了矮T梁结构代替空心板和传统的T梁结构，这种矮T梁结构特别适用于漫水桥梁，因此矮T梁漫水桥也亟需研发出合适的抗洪水锚固结构。
实用新型内容
本实用新型所要解决的技术问题在于克服现有技术的缺陷而提供一种构造简单、施工便利、费用低廉、安全可靠的矮T梁漫水桥抗洪水锚固结构。
本实用新型的技术问题通过以下技术方案实现：
一种矮T梁漫水桥抗洪水锚固结构，包括在桥梁墩柱的盖梁上安装多块支座和设置在多块支座上的多榀预制的矮T梁，每榀矮T梁均设有多片横梁，多榀矮T梁的多片横梁之间设有互相连接的湿接头，多榀矮T梁上浇筑桥面铺装层、安装人行道和栏杆，每个所述的湿接头与盖梁之间均设有锚固连接的锚杆，该锚杆是由预埋在湿接头中的上锚杆、预埋在盖梁中的下锚杆和分别连接上、下锚杆的弹簧构成，且弹簧位于湿接头底部与盖梁顶部之间。
所述的桥梁墩柱、盖梁为漫水桥梁的下部结构，为钢筋混凝土结构；所述的挡块为钢筋混凝土结构，设置在盖梁顶部的两端。
所述的矮T梁为预应力混凝土结构，该矮T梁分边梁和中梁两种结构形式，一孔桥面系由两榀边梁和多榀中梁组成。
所述的横梁为矮T梁的横向连接结构，边梁外侧无横梁，中梁两侧均有横梁，每榀矮T梁的横梁留有一定宽度由所述的湿接头拼装连接；矮T梁的两端部均设有横梁，沿跨径方向设置3～4片横梁。
所述的湿接头为高标号混凝土，两两连接预制的矮T梁横梁而形成多榀矮T梁的横向连接。
所述的锚杆采用普通钢材、不锈钢或耐候钢，该锚杆设置在一跨两侧端部矮T梁的横梁湿接头中，上锚杆与湿接头中的钢筋焊接，下锚杆与盖梁中的钢筋焊接；所述的弹簧为压缩型弹簧，弹簧的两端与上锚杆下端、下锚杆上端焊接牢固，弹簧的最大压缩量包括余隙不小于桥面系在车辆的组合荷载作用下的支座最大压缩量，该弹簧的最大拉伸量须满足最大变形要求。
所述的支座为橡胶支座，视桥梁的跨径、跨数和桥面系的连接结构形式，采用板式橡胶支座或四氟板滑板支座。
所述的桥面铺装层为钢筋混凝土结构，在多块支座、多榀预制的矮T梁和湿接头、锚杆安装完成后，在多榀预制的矮T梁上浇筑桥面铺装层，继而安装人行道和栏杆，最后将弹簧分别与上锚杆、下锚杆焊接牢固。
与现有技术相比，本实用新型主要主要提供了一种矮T梁漫水桥抗洪水锚固结构，该结构具有如下优点：一是矮T梁综合了传统的空心板和T梁的优点，特别适用于漫水桥梁，在横梁的湿接头和盖梁之间采用锚杆固定连接可有效提高桥梁的抗洪水水平动水压力，增加桥面系的稳定性；二是采用锚杆-弹簧体系，即在锚杆中设置可压缩的弹簧，使桥面系在车辆等组合荷载作用下橡胶支座的压缩与锚杆的压缩变形同步，克服了传统的桥面结构抗洪水结构锚固的缺点，避免了锚固处损伤和混凝土破坏，提高桥梁的耐久性；三是锚杆中弹簧与上锚杆、下锚杆的焊接连接安排在桥面系完成之后，消除了锚杆-弹簧体系的桥面系后期施工应力，增强锚杆-弹簧体系的耐久性；四是所提供计算方法原理清晰、实用易行，可作为矮T梁漫水桥抗洪水锚固结构的设计依据和施工指导，提高了安全质量性能。因此，本实用新型是一种构造简单、施工便利、费用低廉、安全可靠的矮T梁漫水桥抗洪水锚固结构，其结合相应的施工方法，具有较高的经济效益和社会效益。
附图说明
图1为本实用新型的结构立面示意图。
图2为图1的A-A剖面图。
图3为桥面系受力图。
图4为锚杆结构示意图。
图5为锚杆受力图。
具体实施方式
下面将按上述附图对本实用新型实施例再作详细说明。
如图1~图5示，1.桥梁墩柱、2.盖梁、21.挡块、3.矮T梁、4.横梁、41.湿接头、5.支座、6.锚杆、61.上锚杆、62.下锚杆、63.弹簧、7.桥面铺装层、8.人行道、9.栏杆。
矮T梁漫水桥抗洪水锚固结构，如图1所示，该矮T梁漫水桥抗洪水锚固结构主要包括在桥梁墩柱1的盖梁2上安装多块支座5和设置在多块支座上的多榀预制的矮T梁3，每榀矮T梁均设有多片横梁4，多榀矮T梁3的多片横梁4之间设有互相连接的湿接头41，每个湿接头与盖梁2之间均设有锚固连接的锚杆6，该锚杆是由预埋在湿接头41中的上锚杆61、预埋在盖梁2中的下锚杆62和分别连接上、下锚杆的弹簧63这三部分构成，且弹簧位于湿接头41底部与盖梁2顶部之间。
在多块支座5、多榀预制矮T梁3和湿接头41完成后，再在多榀预制的矮T梁3上浇筑桥面铺装层7、安装人行道8和栏杆9，最后焊接上锚杆61、下锚杆62之间的弹簧63以完成一跨桥面整体。多跨桥面除最后焊接上锚杆61、下锚杆62之间的弹簧63外，其余均按以上顺序依次完成或同步完成，并进行各跨的相互连接如伸缩缝安装或桥面连续结构施工。
所述的桥梁墩柱1、盖梁2为漫水桥梁的下部结构，为钢筋混凝土结构；所述的挡块21为钢筋混凝土结构，设置在盖梁2顶部的两端，起到限制桥面系滑移和微小转动的作用。
所述的矮T梁3为预应力混凝土结构，综合了传统的空心板和T梁的优点，特别适用于漫水桥梁。矮T梁漫水桥一般采用预制、安装方式施工，该矮T梁3分边梁和中梁两种结构形式，一孔桥面系由两榀边梁和多榀中梁组成；所述的横梁4为矮T梁的横向连接结构，边梁外侧无横梁，中梁两侧均有横梁4，每榀矮T梁3的横梁4均留有一定宽度由湿接头41拼装连接；矮T梁3的两端部均设有横梁4，沿跨径方向设置3～4片横梁；所述的湿接头41为高标号混凝土，两两连接横梁4而形成多榀矮T梁3的横向连接。
所述的锚杆6采用普通钢材、不锈钢或耐候钢，该锚杆6设置在一跨两侧端部矮T梁3的横梁4湿接头41中，上锚杆61与湿接头41中的钢筋焊接，下锚杆62与盖梁2中的钢筋焊接；所述的弹簧63为压缩型弹簧，弹簧63的两端与上锚杆61下端、下锚杆62上端焊接牢固，弹簧63的最大压缩量包括余隙不小于桥面系在车辆的组合荷载作用下的支座5最大压缩量，该弹簧63的最大拉伸量须满足最大变形要求。
所述的支座5为橡胶支座，视桥梁的跨径、跨数和桥面系的连接结构形式，采用板式橡胶支座或四氟板滑板支座。
所述的桥面铺装层7为钢筋混凝土结构，在多块支座5、多榀预制的矮T梁3和湿接头41、锚杆6安装完成后，在多榀预制的矮T梁3上浇筑桥面铺装层7，继而安装人行道8和栏杆9，最后将弹簧63分别与上锚杆61、下锚杆62焊接牢固。
所述的矮T梁3、湿接头41、锚杆6、桥面铺装层7、人行道8和栏杆9统称桥面系，当洪水刚漫过人行道的最高处时，桥面系受到竖向浮力最大，竖向浮力简化为均布荷载qsy；此时横桥向受到水平动水压力Fsx亦最大；假设桥面系在自重、竖向浮力和水平动水压力作用下，一跨矮T梁以最远端矮T梁的支座中心为支点顺时针方向微小转动
Figure DEST_PATH_IMAGE001
角度，由力的平衡原理和弹性理论，得到如下计算公式：
公式一、

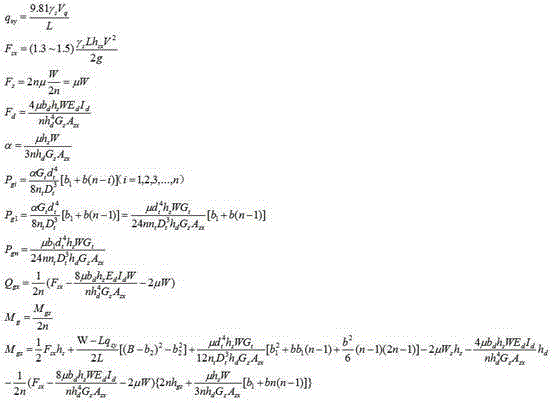

桥面系和锚杆6受力计算公式如下：
Figure DEST_PATH_IMAGE003
公式二、

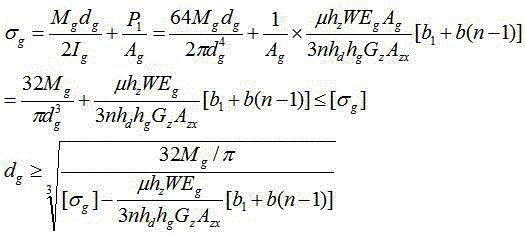

上锚杆61和下锚杆62的应力和直径计算如下：
Figure DEST_PATH_IMAGE004
公式三、
在桥面系荷载作用下受压弹簧63受力的压缩量不小于支座的最大压缩量
Figure DEST_PATH_IMAGE005
，且弹簧63在洪水的水平动水压力作用下受到拉力时不产生塑性变形，弹簧63的有关参数计算如下：
弹簧受压时
Figure DEST_PATH_IMAGE006
弹簧受拉时
Figure DEST_PATH_IMAGE007
将弹簧受压时的
Figure DEST_PATH_IMAGE008
代入上式需满足
Figure DEST_PATH_IMAGE009
公式二中的
Figure DEST_PATH_IMAGE010
如与公式三中
Figure 651196DEST_PATH_IMAGE008
数值接近时，取弹簧钢丝直径与上锚杆和下锚杆的直径相同即
Figure DEST_PATH_IMAGE011
，如两者相差较大时按计算结果取值；
公式一、公式二和公式三中的各符号定义为：
Figure DEST_PATH_IMAGE012
——分别为桥梁一跨的长度、桥面的全宽，
Figure DEST_PATH_IMAGE013
；
Figure DEST_PATH_IMAGE014
——分别为湿接头41中埋置的锚杆6间距、迎水面第一根锚杆中心至矮T梁边梁的支座5中心的水平距离、迎水面矮T梁边梁的支座中心至迎水面的水平距离、挡块横桥向的宽度，
Figure 879921DEST_PATH_IMAGE013
；
Figure DEST_PATH_IMAGE015
——分别为锚杆6的直径、弹簧中径、弹簧的钢丝材料直径，
Figure 784292DEST_PATH_IMAGE013
；
Figure DEST_PATH_IMAGE016
——分别为弹簧63的节距、余隙、最大荷载作用下的伸长、有效圈数，
Figure 241818DEST_PATH_IMAGE013
；
Figure DEST_PATH_IMAGE017
——分别为挡块21的高度、支座5的高度、桥面系迎水面的高度、锚杆6的总长、埋置于湿接头中上锚杆61的长度、湿接头41底部至盖梁2顶部的弹簧63高度、埋置于盖梁2中下锚杆62的长度，
Figure 679359DEST_PATH_IMAGE013
；
Figure DEST_PATH_IMAGE018
——分别为锚杆6的截面积、支座5的水平截面积,
Figure DEST_PATH_IMAGE019
；
Figure DEST_PATH_IMAGE020
——一跨矮T梁3一侧湿接头41和一根盖梁锚固的锚杆数，一跨矮T梁每端部共有n根锚杆编号为C1、C2、C3、...、Ci、...、Cn；
Figure 252554DEST_PATH_IMAGE001
——受水平动水压力作用时一跨桥面系以最远端的矮T梁支座为支点顺时针微小刚性转动的转动角，
Figure DEST_PATH_IMAGE021
；
Figure DEST_PATH_IMAGE022
——分别为桥面系所受的浮力和水平动水压力,
Figure DEST_PATH_IMAGE023
；
Figure DEST_PATH_IMAGE024
——分别为水平动水压力、盖梁2端部挡块21的水平反力、支座5的水平摩阻力，
Figure DEST_PATH_IMAGE025
；
Figure DEST_PATH_IMAGE026
——分别为第
Figure DEST_PATH_IMAGE027
根锚杆的拉力,
Figure 752543DEST_PATH_IMAGE025
；
Figure DEST_PATH_IMAGE028
——分别为锚杆的剪力、力矩,锚杆的主要受力为拉力，剪力、力矩影响较小，为了简化计算假设各锚杆的剪力、力矩相同，同时对迎水面第一榀矮T梁的支座底取矩计算时忽略桥面系横坡度的影响，
Figure DEST_PATH_IMAGE029
；
Figure DEST_PATH_IMAGE030
——一跨桥面两端
Figure DEST_PATH_IMAGE031
根锚杆受到的总力矩,
Figure DEST_PATH_IMAGE032
；
Figure DEST_PATH_IMAGE033
——水的重度,
Figure DEST_PATH_IMAGE034
；
Figure DEST_PATH_IMAGE035
——设计洪水速度,
Figure DEST_PATH_IMAGE036
；
Figure DEST_PATH_IMAGE037
——重力加速度等于9.81,
Figure DEST_PATH_IMAGE038
；
Figure DEST_PATH_IMAGE039
——矮T梁底与支座5的摩阻系数；
Figure DEST_PATH_IMAGE040
——分别为桥面系的重量、桥面系的体积,
Figure DEST_PATH_IMAGE041
；
Figure DEST_PATH_IMAGE042
——分别为挡块21迎水向的弯曲刚度、支座5的剪切刚度、弹簧63的剪切变形模量,
Figure DEST_PATH_IMAGE043
；
Figure DEST_PATH_IMAGE044
——分别为直线段锚杆拉应力、容许拉应力,
Figure DEST_PATH_IMAGE045
；
Figure DEST_PATH_IMAGE046
——分别为弹簧63的剪应力、容许剪应力,
Figure 807568DEST_PATH_IMAGE045
；
Figure DEST_PATH_IMAGE047
——在最大桥面系组合荷载作用下的最大受压弹簧变形,
Figure 388632DEST_PATH_IMAGE013
；
Figure DEST_PATH_IMAGE048
——弹簧63的最大受拉变形、容许受拉变形,
Figure 772209DEST_PATH_IMAGE013
。
矮T梁漫水桥抗洪水锚固结构的施工方法，主要包括如下步骤：
步骤一、调研、试验检测和计算
Figure DEST_PATH_IMAGE050
调研、钻探和测量工程所在地的地理、地质和水文情况，获取有关工程地质、洪水设计频率和流速等数据；
Figure DEST_PATH_IMAGE052
拟定桥梁跨径、孔数、基础和下部接以及矮T梁桥面系的连接结构方式；
Figure DEST_PATH_IMAGE054
按公式一～公式三计算有关参数锚杆尺寸，根据橡胶支座的特性优化弹簧参数，设计矮T梁漫水桥并提出所用材料和施工工艺技术要求；
步骤二、基础和下部结构施工
Figure 542850DEST_PATH_IMAGE050
测量放样桥位和桩基；
Figure 840714DEST_PATH_IMAGE052
按设计要求施工桩基、墩柱；
Figure 426416DEST_PATH_IMAGE054
施工盖梁2：安装盖梁现浇支架和模板、绑扎盖梁钢筋包括挡块钢筋和支座垫石钢筋、下锚杆上端出露盖梁顶部1cm～2cm供弹簧焊接、将下锚杆与其他钢筋焊接牢固、浇筑盖梁混凝土、覆盖土工布并进行混凝土养生；
步骤三、矮T梁预制
Figure 59523DEST_PATH_IMAGE050
平整矮T梁预制场地、制作矮T梁预制模板；
②绑扎矮T梁普通钢筋和预应力钢筋；
Figure 363465DEST_PATH_IMAGE054
浇筑矮T梁3，采用自动喷淋养护；
Figure DEST_PATH_IMAGE056
待矮T梁混凝土达到规定强度后采用双控程序张力预应力钢筋并及时进行预应力钢筋孔道压浆；
步骤四、桥面系施工
Figure 264688DEST_PATH_IMAGE050
矮T梁安装：预制的矮T梁3采用设吊孔穿束兜梁底或架桥机等吊装方法，矮T梁的运输、起吊安装过程中，应注意保持梁体的横向稳定，架设后应采取有效措施加强横向临时支撑，并及时焊接翼缘板、横梁湿接头钢筋等，以增加梁体的稳定性和整体性；
②支座安装5：在离支座垫石上方5cm～10cm处调整每榀矮T梁落梁位置，每榀矮T梁位置准确后摆放支座、准确落梁；
Figure 970475DEST_PATH_IMAGE054
上锚杆61安装：湿接头41底部出露上锚杆下端1cm～2cm供弹簧焊接，将上锚杆61与湿接头41钢筋焊接牢固；
Figure DEST_PATH_IMAGE058
浇筑湿接头：安装湿接头模板、浇筑湿接头混凝土，养生合格；
Figure DEST_PATH_IMAGE060
浇筑矮T梁翼缘板铰接混凝土、养生合格；
Figure DEST_PATH_IMAGE062
浇筑桥面铺装混凝土、安装人行道8和栏杆9；
Figure DEST_PATH_IMAGE064
焊接弹簧：桥面系结构全部完成后再将弹簧63与上锚杆61下端、下锚杆62上端焊接牢固，如上锚杆下端、下锚杆上端预留长度过长时可切割至合适长度再焊接，如有错位时在切割上锚杆下端、下锚杆预留长度前对上锚杆、下锚杆进行适当调整。
以上所述仅是本实用新型的具体实施例，本领域技术人员应该理解，任何与该实施例类似的结构设计，均应包含在本实用新型的保护范围之内。
