Abstract
本实用新型公开了一种汽车曲轴用磨边装置，属于汽车零部件技术领域，包括支撑架和操作台，支撑架内部固定设置有操作台，支撑架内部设置有调节机构和清理机构，支撑架内部上方固定安装有丝杆滑轨，丝杆滑轨下方滑动设置有气缸，气缸下端固定设置有连接板，连接板下方安装有打磨机，连接板下方靠近打磨机两侧均固定设置有喷头，且喷头均向打磨机一侧倾斜，且喷头通过水泵与外部水源相连接，调节机构包括：固定块、活动杆、限位杆、齿牙和三爪卡盘。本实用新型中，通过设置调节机构，可以根据汽车曲轴的长度而进行调节距离，且操作简便，使装置具有较好的适用性，使用更加方便。
Description
技术领域
本实用新型属于汽车零部件技术领域，具体为一种汽车曲轴用磨边装置。
背景技术
曲轴是发动机中最重要的部件，它承受连杆传来的力，并将其转变为转矩通过曲轴输出并驱动发动机上其他附件工作，在加工汽车曲轴时，需要对其表面进行打磨，以保证曲轴运转中的平衡。
其中，经检索发现，有一篇专利号为CN202020540288.2，一种汽车曲轴加工用打磨装置，该实用新型解决了现有的曲轴加工用打磨装置，对曲轴夹持不稳定，不利于对曲轴的加工，造成生产浪费，不能够对曲轴进行翻转，需要取下进行人工调整后再次进行夹紧，增加工作人员工作量，降低打磨效率的问题；其中，不足点如下：
该装置在使用时，由于汽车曲轴长度不同，而该装置夹持器之间的距离不能够调节，因此在使用上具有一定的局限性，且在打磨时，会产生较多的粉末，影响工作环境且不便于清理。
实用新型内容
本实用新型的目的在于：为了解决上述的问题，提供一种汽车曲轴用磨边装置。
本实用新型采用的技术方案如下：一种汽车曲轴用磨边装置，包括支撑架和操作台，所述支撑架内部固定设置有操作台，其特征在于：所述支撑架内部设置有调节机构和清理机构。
其中，所述支撑架内部上方固定安装有丝杆滑轨，所述丝杆滑轨下方滑动设置有气缸，所述气缸下端固定设置有连接板，所述连接板下方安装有打磨机，所述连接板下方靠近打磨机两侧均固定设置有喷头，且所述喷头均向打磨机一侧倾斜，且所述喷头通过水泵与外部水源相连接。
其中，所述调节机构包括：固定块、活动杆、限位杆、齿牙和三爪卡盘，所述操作台上方两侧均设置有固定块，两个所述固定块内部均活滑动设置有活动杆，两个所述固定块一侧活动设置有限位杆，所述限位杆与活动杆一侧均设置有齿牙，且齿牙之间呈啮合设置，一侧所述活动杆一端转动设置有三爪卡盘，另一侧所述活动杆通过电机连接有三爪卡盘。
其中，所述清理机构包括：支撑块、连接杆、刮板、电动伸缩杆和凹槽，所述操作台两侧均通过滑轨滑动设置有支撑块，所述支撑块之间固定设置有连接杆，所述连接杆一侧固定设置有刮板，且所述刮板为硅胶材质的刮板，所述支撑架内壁一侧固定安装有电动伸缩杆，且所述电动伸缩杆端部连接在连接杆表面一侧，所述操作台两侧均嵌入设置有凹槽。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，通过设置调节机构，可以根据汽车曲轴的长度而进行调节距离，且操作简便，使装置具有较好的适用性，使用更加方便。
2、本实用新型中，通过设置清理机构，可以将滴落的的污渍和水进行刮除，使操作台表面保持整洁，且免去了后续清理的工作，使装置使用更加方便，使装置更加具有实用性。
附图说明
图1为本实用新型的正面整体结构示意简图；
图2为本实用新型中图1的A处放大结构示意简图；
图3为本实用新型中局部立体结构示意简图；

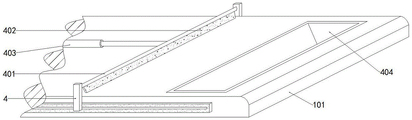

图4为本实用新型中局部立体结构示意简图。
图中标记：1、支撑架；101、操作台；2、丝杆滑轨；201、气缸；202、连接板；2021、打磨机；2022、喷头；3、固定块；301、活动杆；302、限位杆；303、齿牙；304、三爪卡盘；4、支撑块；401、连接杆；402、刮板；403、电动伸缩杆；404、凹槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型中：
参照图1-4，一种汽车曲轴用磨边装置，包括支撑架1和操作台101，支撑架1内部固定设置有操作台101，支撑架1内部设置有调节机构和清理机构。
参照图1、2，进一步的，支撑架1内部上方固定安装有丝杆滑轨2，丝杆滑轨2下方滑动设置有气缸201，气缸201下端固定设置有连接板202，连接板202下方安装有打磨机2021，连接板202下方靠近打磨机2021两侧均固定设置有喷头2022，且喷头2022均向打磨机2021一侧倾斜，且喷头2022通过水泵与外部水源相连接，通过丝杆滑轨2带动气缸201进行左右移动，调整位置，气缸201带动连接板202上下移动，使打磨机2021移动至合适位置，启动打磨机2021对曲轴表面进行打磨，喷头2022对打磨处进行喷水，使打磨时产生的粉末不会四处飘散。
参照图1、3，进一步的，调节机构包括：固定块3、活动杆301、限位杆302、齿牙303和三爪卡盘304。
参照图1、3，进一步的，操作台101上方两侧均设置有固定块3，两个固定块3内部均活滑动设置有活动杆301，两个固定块3一侧活动设置有限位杆302，限位杆302与活动杆301一侧均设置有齿牙303，且齿牙之间呈啮合设置，一侧活动杆301一端转动设置有三爪卡盘304，另一侧活动杆301通过电机连接有三爪卡盘304，根据曲轴的长度，通过移动两侧活动杆301，进行调整位置，然后通过向一侧转动限位杆302，使限位杆302一侧的齿牙303与活动杆301一侧的齿牙303之间相互啮合，从而对活动杆301限位固定，再将曲轴通过两侧的三爪卡盘304夹持固定，并在电机的传动下，进行转动。
参照图1、4，进一步的，清理机构包括：支撑块4、连接杆401、刮板402、电动伸缩杆403和凹槽404。
参照图1、4，进一步的，操作台101两侧均通过滑轨滑动设置有支撑块4，支撑块4之间固定设置有连接杆401，连接杆401一侧固定设置有刮板402，且刮板402为硅胶材质的刮板402，支撑架1内壁一侧固定安装有电动伸缩杆403，且电动伸缩杆403端部连接在连接杆401表面一侧，操作台101两侧均嵌入设置有凹槽404，通过电动伸缩杆403伸缩调节长度时，使连接杆401带动支撑块4通过滑轨进行来回移动，从而使刮板402在操作台101表面来回刮擦，将滴落的水污渍刮除，水污渍会流入操作台101两侧的凹槽404中。
进一步的，丝杆滑轨2、气缸201、打磨机2021、电动伸缩杆403、水泵和电机均通过控制面板与外部电源电性连接。
工作原理：首先，根据曲轴的长度，通过移动两侧活动杆301，进行调整位置，然后通过向一侧转动限位杆302，使限位杆302一侧的齿牙303与活动杆301一侧的齿牙303之间相互啮合，从而对活动杆301限位固定，再将曲轴通过两侧的三爪卡盘304夹持固定，并在电机的传动下，进行转动，通过丝杆滑轨2带动气缸201进行左右移动，调整位置，气缸201带动连接板202上下移动，使打磨机2021移动至合适位置，启动打磨机2021对曲轴表面进行打磨，喷头2022对打磨处进行喷水，使打磨时产生的粉末不会四处飘散，滴落的水污渍就会落在操作台101表面，通过电动伸缩杆403伸缩调节长度时，使连接杆401带动支撑块4通过滑轨进行来回移动，从而使刮板402在操作台101表面来回刮擦，将滴落的水污渍刮除，水污渍会流入操作台101两侧的凹槽404中。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
Claims (6)
1.一种汽车曲轴用磨边装置，包括支撑架(1)和操作台(101)，所述支撑架(1)内部固定设置有操作台(101)，其特征在于：所述支撑架(1)内部设置有调节机构和清理机构。
2.如权利要求1所述的一种汽车曲轴用磨边装置，其特征在于：所述支撑架(1)内部上方安装有丝杆滑轨(2)，所述丝杆滑轨(2)下方活动设置有气缸(201)，所述气缸(201)下端设置有连接板(202)，所述连接板(202)下方安装有打磨机(2021)，所述连接板(202)下方靠近打磨机(2021)两侧均设置有喷头(2022)，且所述喷头(2022)均向打磨机(2021)一侧倾斜，且所述喷头(2022)通过水泵与外部水源相连接。
3.如权利要求1所述的一种汽车曲轴用磨边装置，其特征在于：所述调节机构包括：固定块(3)、活动杆(301)、限位杆(302)、齿牙(303)和三爪卡盘(304)。
4.如权利要求1所述的一种汽车曲轴用磨边装置，其特征在于：所述操作台(101)上方两侧均设置有固定块(3)，两个所述固定块(3)内部均活滑动设置有活动杆(301)，两个所述固定块(3)一侧活动设置有限位杆(302)，所述限位杆(302)与活动杆(301)一侧均设置有齿牙(303)，且齿牙之间呈啮合设置，一侧所述活动杆(301)一端转动设置有三爪卡盘(304)，另一侧所述活动杆(301)通过电机连接有三爪卡盘(304)。
5.如权利要求1所述的一种汽车曲轴用磨边装置，其特征在于：所述清理机构包括：支撑块(4)、连接杆(401)、刮板(402)、电动伸缩杆(403)和凹槽(404)。
6.如权利要求1所述的一种汽车曲轴用磨边装置，其特征在于：所述操作台(101)两侧均通过滑轨活动设置有支撑块(4)，所述支撑块(4)之间设置有连接杆(401)，所述连接杆(401)一侧设置有刮板(402)，且所述刮板(402)为硅胶材质的刮板(402)，所述支撑架(1)内壁一侧安装有电动伸缩杆(403)，且所述电动伸缩杆(403)端部连接在连接杆(401)表面一侧，所述操作台(101)两侧均嵌入设置有凹槽(404)。
