本实用新型提供一种水射流机床可多角度调节夹具，包括基座、摆动板、工作台和滑块。通过紧定螺钉将止动片与工作台固定，止动片上U型槽中插入丝杠，丝杠穿过滑块底端，通过转动丝杠控制滑块在工作台上移动，弧形导轨通过紧定螺钉、双头螺柱与夹紧螺母固定于基座和摆动板两侧。本实用新型结构简单，操作方便，可多角度调节夹具快速定位工件，大大提高了水射流机床加工效率。
Description
技术领域
本实用新型涉及水射流技术领域，具体为一种水射流机床可多角度调节夹具。
背景技术
磨料水射流和传统加工技术相比，它具有加工时无工具磨损、无热影响，反作用力小、加工柔性高等优点，目前已被广泛应用到多种加工行业，用于加工陶瓷、石英、复合材料等多种材料。
随着水射流技术的发展，对于一些工件尺寸较小且精度要求较高时，难以实现夹紧定位，稳定性较差，且对于加工一些要求较大偏角结构时，没有固定的专用夹具。
发明内容
发明的目的在于解决现有技术的不足，本实用新型提供了一种装夹方便、可多角度调节定位的水射流机床夹具。
本实用新型采用的技术方案是：一种水射流机床可多角度调节夹具，包括基座、摆动板、工作台、滑块、止动片、丝杠和弧形导轨，其特征在于：所述摆动板通过光杆与基座连接，并且可在基座上转动，所述弧形导轨下端通过锁紧螺钉固定在基座上，弧形导轨上端通过双头螺柱和夹紧螺母可与摆动板联接，所述双头螺柱一端固定在摆动板上，另一端可在弧形导轨轨道中活动，通过扭紧夹紧螺母可使摆动板固定在基座上，所述工作台通过螺钉固定在摆动板上，所述止动片通过固定螺钉固定在工作台上，所述滑块卡入工作台的导轨内可移动。
作为优选的，所述丝杠两端的卡槽卡在止动片的U型槽上，且旋入两滑块底端的螺纹孔，通过转动丝杠移动滑块。
作为优选的，所述滑块上端设置有紧定螺钉，用于固定工件。
作为优选的，所述弧形导轨上标有角度刻度值。
本实用新型的有益效果在于：操作简单，拆装不同尺寸的工件方便，定位精准，可多角度调节定位，提高水射流机床加工效率。
附图说明
图1是本实用新型的结构示意图；
图2是本实用新型结构示意图的后侧示意图；
图3是工作台的结构示意图；
图4是滑块的结构示意图；

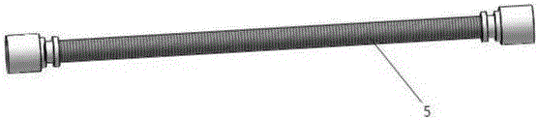

图5是丝杠结构示意图；
附图标号说明：1-基座，2-摆动板，3-止动片，4-固定螺钉，5-丝杠，6-工作台，7-紧定螺钉，8-滑块，9-螺钉，10-弧形导轨，11-双头螺柱，12-夹紧螺母，13-锁紧螺钉
具体实施方式
下面结合附图及具体实施例对本实用新型做进一步阐释。
在本实用新型的描述中，需要说明的事，术语“两侧”“上”“下”“左”“右”“内”“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的位置或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
如图1—图5所示，一种水射流机床可多角度调节夹具，包括基座1、摆动板2、工作台6、滑块8、止动片3、丝杠5和弧形导轨10，其特征在于：所述摆动板2通过光杆与基座1连接，并且可在基座1上转动。所述弧形导轨10下端通过锁紧螺钉13固定在基座1上，弧形导轨10上端通过双头螺柱11和夹紧螺母12可与摆动板2联接，所述双头螺柱11一端固定在摆动板2上，另一端可在弧形导轨10轨道中活动，通过扭紧夹紧螺母12可使摆动板2固定在基座1上，所述工作台6通过螺钉9固定在摆动板2上，所述止动片3通过固定螺钉4固定在工作台6上，所述滑块8卡入工作台6的导轨内可移动。
在使用时，将工件放置滑块8之间，通过旋转丝杠5移动滑块8，使滑块8将工件左右两端夹紧，拧紧紧定螺钉7将工件上下两端固定。需要倾角补偿时，拧松夹紧螺母12，根据弧形导轨10上的角度刻度值，快速定位，拧紧两端夹紧螺母12使摆动板2固定。
Claims (4)
1.一种水射流机床可多角度调节夹具，包括基座（1）、摆动板（2）、工作台（6）、滑块（8）、止动片（3）、丝杠（5）和弧形导轨（10），其特征在于：所述摆动板（2）通过光杆与基座（1）连接，并且可在基座（1）上转动，所述弧形导轨（10）下端通过锁紧螺钉（13）固定在基座（1）上，弧形导轨（10）上端通过双头螺柱（11）和夹紧螺母（12）可与摆动板（2）联接，所述双头螺柱（11）一端固定在摆动板（2）上，另一端可在弧形导轨（10）轨道中活动，通过扭紧夹紧螺母（12）可使摆动板（2）固定在基座（1）上，所述工作台（6）通过螺钉（9）固定在摆动板（2）上，所述止动片（3）通过固定螺钉（4）固定在工作台（6）上，所述滑块（8）卡入工作台（6）的导轨内可移动。
2.根据权利要求1所述的水射流机床可多角度调节夹具，其特征在于：所述丝杠（5）两端的卡槽卡在止动片（3）的U型槽上，且旋入两滑块（8）底端的螺纹孔。
3.根据权利要求1所述的水射流机床可多角度调节夹具，其特征在于：所述滑块（8）上端设置有紧定螺钉（7），用于固定工件。
4.根据权利要求1所述的水射流机床可多角度调节夹具，其特征在于：所述弧形导轨（10）上标有角度刻度值。
