Abstract
本实用新型涉及IO模块技术领域，且公开了一种96通道一体式总线IO模块，包括能够与滑轨滑动连接在一起的模块，所述模块上设置有通信接口、供电电源、数字量输入信号以及数字量输出信号，通信接口、供电电源、数字量输入信号以及数字量输出信号在模块上呈矩阵式排列，该96通道一体式总线IO模块，输出通道，通信接口以及电源接口，都拥有对应的LED指示灯，用于快速观察和诊断信号与指令状态。
Description
技术领域
本实用新型涉及IO模块技术领域，具体为一种96通道一体式总线IO模块。
背景技术
I/O模块可分为离散、模拟和特殊模块等多种类型,这些模块都可以安装在带有多个插槽的导轨或者机架上,每个模块插人其中一个插槽。导轨或者机架具有不同规格，插槽数分为4、8、12不等。
但是现有的IO模块中的通信接口以及电源接口，几乎没有对应的LED指示灯，无法快速观察和诊断信号与指令状态，因此我们提出了一种96通道一体式总线IO模块。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种96通道一体式总线IO模块，解决了上述的问题。
(二)技术方案
为实现上述所述目的，本实用新型提供如下技术方案：一种96通道一体式总线IO模块，包括能够与滑轨滑动连接在一起的模块，所述模块上设置有通信接口、供电电源、数字量输入信号以及数字量输出信号，通信接口、供电电源、数字量输入信号以及数字量输出信号在模块上呈矩阵式排列。
优选的，所述模块的上安装有用于与凸起卡接的凸起，所述凸起上开设有凹槽一，所述模块上对应凸起的下方滑动安装有滑轨，所述滑轨上开设有凹槽二，将凹槽一卡接到滑轨的上端，然后将凹槽二卡接到滑轨的下端，完成模块与滑轨之间的连接，拆卸的时候，将滑块向下滑动，将模块向上翻动，使得凹槽一以及凹槽二从滑轨上脱落。
优选的，所述通信接口、供电电源、数字量输入信号以及数字量输出信号均设置有指示灯。
优选的，所述数字量输入信号包括Unit1、Unit2以及Unit3三个单元接口。
优选的，所述数字量输出信号包括Unit4、Unit5以及Unit6三个单元接口。
(三)有益效果
与现有技术相比，本实用新型提供了一种96通道一体式总线IO模块，具备以下有益效果：
1、该96通道一体式总线IO模块，是一款EtherCAT工业以太网总线接口，集成数字量输入和输出的混合I/O模块。可以为更高层级的EtherCAT主站控制器提供理想的48通道，工业现场24V NPN/PNP型数字逻辑输入信号，并对捕获的信号进行限流、电气隔离的安全保护。
2、该96通道一体式总线IO模块，还可以将主站控制器发出的指令信号转换为48通道NPN/PNP型工业24V数字逻辑信号输出，最大具备0.5A/CH的驱动电流，可用于对继电器、指示灯以及数字逻辑信号的驱动。
3、该96通道一体式总线IO模块，输出通道，通信接口以及电源接口，都拥有对应的LED指示灯，用于快速观察和诊断信号与指令状态。
附图说明
图1为本实用新型结构立体示意图；
图2为本实用新型结构供电电源示意图；
图3为本实用新型结构通信接口示意图；
图4为数字量输入信号示意图；
图5为数字量输出信号示意图；
图6为总线拓扑示意图；
图7为数字量信号输入接线示意图；
图8为数字量信号输出接线示意图；
图9为接线与供电示意图。
图中：1、模块；2、通信接口；3、供电电源；4、数字量输入信号；5、数字量输出信号；6、凹槽一；7、滑轨；8、滑块；9、凹槽二；10、凸起。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-6，一种96通道一体式总线IO模块，包括能够与滑轨7滑动连接在一起的模块1，模块1上设置有通信接口2、供电电源3、数字量输入信号4以及数字量输出信号5，通信接口2、供电电源3、数字量输入信号4以及数字量输出信号5在模块1上呈矩阵式排列。
进一步的，模块1的上安装有用于与凸起10卡接的凸起10，凸起10上开设有凹槽一6，模块1上对应凸起10的下方滑动安装有滑轨7，滑轨7上开设有凹槽二9，将凹槽一6卡接到滑轨7的上端，然后将凹槽二9卡接到滑轨7的下端，完成模块1与滑轨7之间的连接，拆卸的时候，将滑块8向下滑动，将模块1向上翻动，使得凹槽一6以及凹槽二9从滑轨7上脱落。
进一步的，通信接口2、供电电源3、数字量输入信号4以及数字量输出信号5均设置有指示灯。
进一步的，数字量输入信号4包括Unit1、Unit2以及Unit3三个单元接口。
进一步的，数字量输出信号5包括Unit4、Unit5以及Unit6三个单元接口。
本方案的技术参数：

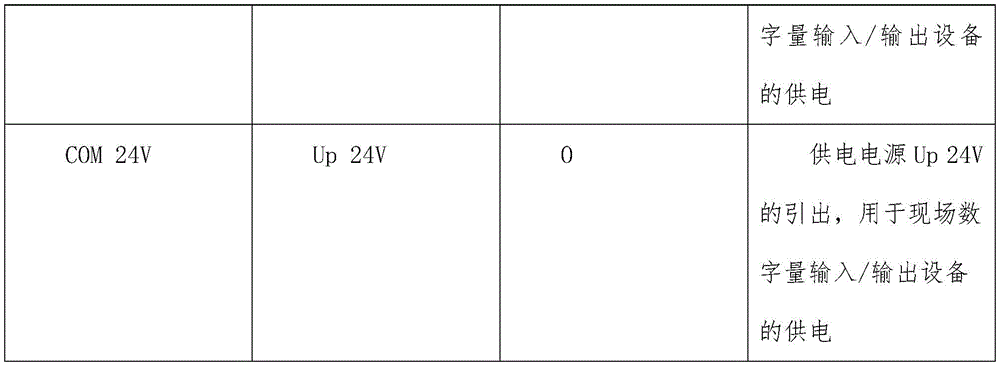

参阅图2，供电电源3的接口定义：
供电电源3指示灯
参阅图3，通信接口2接口定义：
通信接口2指示灯
参阅图4，数字量输入信号4单元接口定义：
Unit1单元接口定义
Unit2单元接口定义
Unit3单元接口定义
Unit1单元指示灯
Unit2单元指示灯
Unit3单元指示灯
参阅图5，数字量输出信号5接口定义：
Unit4单元接口定义
Unit5单元接口定义
Unit6单元接口定义
Unit4单元指示灯
Unit5单元指示灯
Unit6单元指示灯
参阅图6，总线拓扑：当模块为第一个与主站相连的从站设备时，必须使用模块上的IN端口与主站连接，当模块为中间位置的从站设备是，必须使用IN端口与前一级从站设备连接，使用OUT端口与后一级从站设备连接，当模块为最后一个从站设备时，必须使用IN端口与前一级从站设备连接，并空置OUT端口。
参阅图2，连接电源，当模块的现场输入输出信号部分电路产生异常情况(如电源异常、负载短路、浪涌)时，为了保护通信部分电路能够不受影响1，以及防止现场干扰信号影响到通信电路。将模块供电设计为Us、Up两部分，分别对应通信系统与现场设备侧。
Us：通信系统(System)供电
Up：现场设备侧(Power)供电
用户使用时，请使用2路相互隔离的电源转换器分别为Us、Up进行供电。Up供电设计为双pin形式，方便在多模块级联使用时对供电线缆进行并线，PE端口为模块的接地引脚，请务必使用地线与大地连接，以确保模块及信号的稳定正常工作(当电源供电使用带有屏蔽层的导线时，请将屏蔽层接入另外一个PE端口)。
接线与供电，参阅图9：启动电源，通过主站扫描从站，主站通过PDO操作，依次对DO的48个bit为进行置1操作，观察模块上对应通道的输入、输出指示灯随着主站操作依次点亮，通过主站监控DI对应的48个bit为，随着输出的操作依次得到1。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
Claims (5)
1.一种96通道一体式总线IO模块，包括能够与滑轨(7)滑动连接在一起的模块(1)，其特征在于：所述模块(1)上设置有通信接口(2)、供电电源(3)、数字量输入信号(4)以及数字量输出信号(5)，通信接口(2)、供电电源(3)、数字量输入信号(4)以及数字量输出信号(5)在模块(1)上呈矩阵式排列。
2.根据权利要求1所述的一种96通道一体式总线IO模块，其特征在于：所述模块(1)的上安装有用于与凸起(10)卡接的凸起(10)，所述凸起(10)上开设有凹槽一(6)，所述模块(1)上对应凸起(10)的下方滑动安装有滑轨(7)，所述滑轨(7)上开设有凹槽二(9)。
3.根据权利要求1所述的一种96通道一体式总线IO模块，其特征在于：所述通信接口(2)、供电电源(3)、数字量输入信号(4)以及数字量输出信号(5)均设置有指示灯。
4.根据权利要求1所述的一种96通道一体式总线IO模块，其特征在于：所述数字量输入信号(4)包括Unit1、Unit2以及Unit3三个单元接口。
5.根据权利要求4所述的一种96通道一体式总线IO模块，其特征在于：所述数字量输出信号(5)包括Unit4、Unit5以及Uni6三个单元接口。
