本实用新型涉及一种钢结构抗风柱腹板焊接定位调节架。目前，在对抗风柱的腹板和筋板之间进行焊接时，焊接完成后需要保证筋板与腹板直接垂直，给焊接人员在焊接过程中带来诸多不便。一种钢结构抗风柱腹板焊接定位调节架，其组成包括：立板（1）、底支撑板（2）和顶板（3），顶板与两个立板垂直连接，立板的外侧与底支撑板垂直固定连接，立板、底板和顶板组成几字型结构的调节架主体，且在顶板的中间位置开设有顶板螺纹孔（4），螺纹孔内旋入有螺纹杆（5），底支撑板的下方连接有磁石（6）；螺纹杆的顶部与转盘（7）的圆心垂直固定连接，底部与滚动轴承（8）的内环面固定连接。本实用新型应用于钢结构领域。
Description
技术领域
本实用新型涉及一种钢结构抗风柱腹板焊接定位调节架。
背景技术
抗风柱一般设置在砖混结构房屋两端山墙内，抵抗水平风荷载的钢筋混凝土构造柱简称为抗风柱。将抗风柱在水平方向连接起来、起整体加固作用的钢筋混凝土梁简称为抗风横梁。抗风柱一般用于高耸、内部大空间、横墙少的砖混结构房屋，如工业厂房、大型仓库等。而为了增加抗风柱的强度，通常需要在钢梁腹板上焊接一组筋板，在焊接时保证筋板与腹板之间保持垂直，而在焊接过程中，焊接人员通常一手把持筋板，另一只手进行焊接，在焊接时常常发生手部抖动，不能够保证腹板与筋板之间呈垂直结构，在焊接过程中给焊接人员带来诸多不便。
发明内容
本实用新型的目的是提供一种钢结构抗风柱腹板焊接定位调节架。
上述的目的通过以下的技术方案实现：
种钢结构抗风柱腹板焊接定位调节架，其组成包括：立板、底支撑板和顶板，所述的顶板与两个所述的立板垂直连接，所述的立板的外侧与所述的底支撑板垂直固定连接，所述的立板、所述的底板和所述的顶板组成几字型结构的调节架主体，且在顶板的中间位置开设有顶板螺纹孔，所述的螺纹孔内旋入有螺纹杆，所述的底支撑板的下方连接有磁石；所述的螺纹杆的顶部与转盘的圆心垂直固定连接，底部与滚动轴承的内环面固定连接，所述的滚动轴承的外环面与压板连接；所述的立板的板面上开设有顶紧螺栓孔，所述的顶级螺栓孔内旋入有顶紧螺栓。
所述的钢结构抗风柱腹板焊接定位调节架，所述的底部支撑板上的磁石吸附在抗风柱的腹板上，所述的筋板设置在两个所述的立板之间。
本实用新型的有益效果：
1.本实用新型在对抗风柱的腹板与筋板进行焊接时，首先将筋板插入在两个侧挡板之间，筋板的底部与腹板的板面贴合，然后将定位调节架插入在待焊接的筋板上，此时筋板被插在两个立板之间，而定位调节架上的底部支撑板通过磁石与腹板相互吸附，然后转动转盘，转盘带动螺纹杆转动，螺纹杆与滚动轴承的内环面固定连接，滚动轴承与压板连接，因此当转动转盘时会推动压板竖直向下移动，使压板压在筋板的顶部，然后在转动顶紧螺栓，使顶紧螺栓的端部顶靠在腹板的一侧，此时保证了腹板与筋板之间呈垂直状态，然后焊接人员通过电焊将筋板与侧挡板之间的缝隙进行焊接，焊接后将定位调节架从筋板上取下，在对筋板与腹板之间的缝隙进行焊接，从而完成腹板与筋板之间的焊接工作。
2.本实用新型具有结构简单、操作方便等特点，通过定位调节架能够快速的完成抗风柱的腹板与筋板之间的焊接，保证在焊接过程中筋板与腹板之间始终保持垂直状态，通过设置压板组件，能够对不同高度的筋板焊接使用，通过在立板上设置有顶紧螺栓能够对不同厚度的筋板进行焊接使用，提高了抗风柱的筋板与腹板之间的焊接效率。
附图说明：
附图1是本实用新型的结构示意图。
附图2是附图1的使用结构示意图。

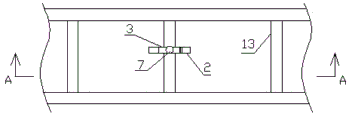

附图3是附图2的A-A剖视图。
附图4是抗风柱的结构示意图。
图中：1、立板，2、底支撑板，3、顶板，4、顶板螺纹孔，5、螺纹杆，6、磁石，7、转盘，8、滚动轴承，9、压板，10、顶紧螺栓孔，11、顶紧螺栓，12、腹板，13、筋板，14、侧挡板。
具体实施方式：
实施例1：
一种钢结构抗风柱腹板焊接定位调节架，其组成包括：立板1、底支撑板2和顶板3，所述的顶板与两个所述的立板垂直连接，所述的立板的外侧与所述的底支撑板垂直固定连接，所述的立板、所述的底板和所述的顶板组成几字型结构的调节架主体，且在顶板的中间位置开设有顶板螺纹孔4，所述的螺纹孔内旋入有螺纹杆5，所述的底支撑板的下方连接有磁石6；所述的螺纹杆的顶部与转盘7的圆心垂直固定连接，底部与滚动轴承8的内环面固定连接，所述的滚动轴承的外环面与压板9连接；所述的立板的板面上开设有顶紧螺栓孔10，所述的顶级螺栓孔内旋入有顶紧螺栓11。
实施例2：
根据实施例1所述的钢结构抗风柱腹板焊接定位调节架，所述的底部支撑板上的磁石吸附在抗风柱的腹板12上，抗风柱的筋板13设置在两个所述的立板之间。
Claims (2)
1.一种钢结构抗风柱腹板焊接定位调节架，其组成包括：立板、底支撑板和顶板，其特征是：所述的顶板与两个所述的立板垂直连接，所述的立板的外侧与所述的底支撑板垂直固定连接，所述的立板、所述的底支撑板和所述的顶板组成几字型结构的调节架主体，且在顶板的中间位置开设有顶板螺纹孔，所述的螺纹孔内旋入有螺纹杆，所述的底支撑板的下方连接有磁石；
所述的螺纹杆的顶部与转盘的圆心垂直固定连接，底部与滚动轴承的内环面固定连接，所述的滚动轴承的外环面与压板连接；
所述的立板的板面上开设有顶紧螺栓孔，所述的顶紧螺栓孔内旋入有顶紧螺栓。
2.根据权利要求1所述的钢结构抗风柱腹板焊接定位调节架，其特征是：所述的底支撑板上的磁石吸附在抗风柱的腹板上，抗风柱的筋板设置在两个所述的立板之间。
