Abstract

本实用新型涉及一种扁钢加工调直设备，包括底座，所述底座的顶部固定安装有剪断设备和安装架，所述底座的顶部设置有限位组件，所述限位组件包括固定安装于底座的顶部的固定板，所述固定板和安装架之间固定安装有导杆，所述导杆的外部活动安装有限位板，所述固定板和安装架之间固定安装有安装框，所述安装框的内部转动安装有丝杆。该扁钢加工调直设备，通过设置固定板、限位板和导杆，使得限位板能够在底座的顶部平台上进行活动，来配合安装架对扁钢的前后位置进行限位，同时通过设置通孔、滑槽，使得限位板的调节范围提升，通过设置螺纹套、丝杆、电机，使得限位板的驱动方便，提高装置的实用效果，方便了使用者进行使用。

Description

一种扁钢加工调直设备

技术领域

本实用新型涉及扁钢加工技术领域，具体为一种扁钢加工调直设备。

背景技术

扁钢是指宽12-300mm、厚4-60mm、截面为长方形并稍带钝边的钢材，扁钢可以是成品钢材，也可以做焊管的坯料和叠轧薄板用的薄板坯，扁钢作为成材可用于制箍铁、工具及机械零件，建筑上用作房架结构件、扶梯等。

扁钢加工是通过将圆棒升温至800-900度之间，随炉冷却至650-750度之间出炉迅速挤压1-4次，锻压成型后通过调直设备进行调直切断，现有的扁钢调直机通过上下两组碾压辊进行辊压调直，在调直过程中，由于锻造的扁钢长度较长，在整个调直平面上扁钢可能会出现偏移的现象，扁钢在平面上偏移虽然不会直接影响扁钢的平整度，但会对切断后的端口位置产生影响，造成扁钢端部不齐的问题，因此提出一种扁钢加工调直设备来解决提出的问题。

实用新型内容

针对现有技术的不足，本实用新型提供了一种扁钢加工调直设备，具备平面挡护限位等优点，解决了在扁钢调直过程中可能会出现偏移的现象进而影响断口的问题。

为实现上述目的，本实用新型提供如下技术方案：一种扁钢加工调直设备，包括底座，所述底座的顶部固定安装有剪断设备和安装架，所述底座的顶部设置有限位组件；

所述限位组件包括固定安装于底座的顶部的固定板，所述固定板和安装架之间固定安装有导杆，所述导杆的外部活动安装有限位板，所述固定板和安装架之间固定安装有安装框，所述安装框的内部转动安装有丝杆，所述限位板的侧边上固定安装有螺纹连接于丝杆的螺纹套。

进一步，所述安装架上转动安装有下调辊，所述安装架上还滑动安装有与下调辊上下对应的上调辊，安装架上滑动安装有滑块，所述上调辊转动安装于滑块上，所述安装架上还转动安装有螺纹连接于滑块的调节杆。

进一步，所述限位板上贯穿开设有与导杆相对应的导孔，导杆滑动连接于导孔。

进一步，所述限位板上贯穿开设有通孔，所述通孔与下调辊的转动轴相对滑动连接，所述限位板的顶部开设有滑槽，所述上调辊的转动轴外部转动安装有配合块，配合块滑动连接于滑槽。

进一步，所述安装框为矩形块侧面开设凹槽，凹槽的顶壁上固定安装有转动座，丝杆转动连接于转动座。

进一步，所述螺纹套镶嵌固定于限位板侧面，螺纹套为半圆弧形筒体。

进一步，所述固定板的正面固定安装有电机，所述电机的输出端固定连接于丝杆。

与现有技术相比，本申请的技术方案具备以下有益效果：

该扁钢加工调直设备，通过设置固定板、限位板和导杆，使得限位板能够在底座的顶部平台上进行活动，来配合安装架对扁钢的前后位置进行限位，同时通过设置通孔、滑槽，使得限位板的调节范围提升，通过设置螺纹套、丝杆、电机，使得限位板的驱动方便，提高装置的实用效果，方便了使用者进行使用。

附图说明

图1为本实用新型结构示意图；

图2为本实用新型侧视结构示意图；

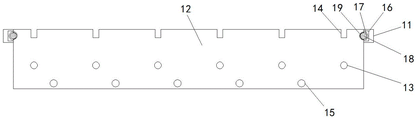

图3为本实用新型挡板结构示意图。

图中：1底座、2剪断设备、3安装架、4下调辊、5滑块、6上调辊、7调节杆、8配合块、9导杆、10固定板、11安装框、12限位板、13通孔、14滑槽、15导孔、16凹槽、17转动座、18丝杆、19螺纹套、20电机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实施例中的一种扁钢加工调直设备，包括底座1，底座1的顶部固定安装有剪断设备2和安装架3，安装架3上转动安装有下调辊4，安装架3上还滑动安装有与下调辊4上下对应的上调辊6，安装架3上滑动安装有滑块5，上调辊6转动安装于滑块5上，从而相对于安装架3进行滑动，安装架3上还转动安装有螺纹连接于滑块5的调节杆7，通过调节杆7能够对滑块5的水平高度进行调节，从而对不同厚度的扁钢进行调节，底座1的顶部设置有限位组件，限位组件能够对上调辊6和下调辊4之间的扁钢进行前后位置的限制，来避免扁钢出现偏移的现象。

本实施例中的，限制组件包括固定安装于底座1的顶部且位于安装架3正面的固定板10，固定板10和安装架3之间固定安装有数量为若干个的导杆9，导杆9的外部滑动安装有限位板12，限位板12上贯穿开设有与导杆9相对应的导孔15，导杆9滑动连接于导孔15，多个导杆9同时与限位板12相对滑动，能够对限位板12的滑动轨迹进行限制，从而保持限位板12的稳定滑动，从而方便对沿固定轨迹滑动下限位板12的滑动驱动。

需要说明的是，限位板12上贯穿开设有通孔13，通孔13与下调辊4的转动轴相对滑动连接，限位板12的顶部开设有滑槽14，上调辊6的转动轴外部转动安装有配合块8，配合块8滑动连接于滑槽14，从而便于限位板12进一步贴近下调棍4和上调辊6。

为了驱动限位板12对齐上调辊6和下调辊4进行限位，本实施例中的固定板10和安装架3之间固定安装有位于限位板12侧边上的安装框11，安装框11的内部转动安装有丝杆18，限位板12的侧边上固定安装有螺纹连接于丝杆18的螺纹套19，能够通过丝杆18来调节螺纹套19的位置，进一步调节限位板12的位置，固定板10的正面固定安装有电机20，电机20的输出端固定连接于丝杆18，使得丝杆18受到电机20的旋转驱动。

本实施例中的，安装框11为矩形块侧面开设凹槽16，凹槽16提供丝杆18安装空间，同时凹槽16的顶壁上固定安装有转动座17，丝杆18转动连接于转动座17，从而保证了丝杆18的转动稳定性，同时螺纹套19与限位板12的固定方式可具体为镶嵌，螺纹套19为半圆弧形筒体，镶嵌于限位板12侧面上的螺纹套19能够与延伸出凹槽16的丝杆18进行稳定配合，从而实现对调节板12的驱动。

上述实施例的工作原理为：

在扁钢进行驱动的过程中，通过驱动电机20，使得电机20带动输出轴上的丝杆18进行转动，丝杆18在转动下通过螺纹连接于螺纹套19，从而牵引限位板12进行滑动，限位板12在导杆9的导向下朝向上调辊6和下调辊4的正面滑动，同时通过通孔13与下调辊4相互滑动以及配合块8和滑槽14的滑动，使得限位板12贴近于上调辊6和下调辊4对扁钢进行限位。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

Claims (7)

1.一种扁钢加工调直设备，包括底座(1)，其特征在于：所述底座(1)的顶部固定安装有剪断设备(2)和安装架(3)，所述底座(1)的顶部设置有限位组件；

所述限位组件包括固定安装于底座(1)的顶部的固定板(10)，所述固定板(10)和安装架(3)之间固定安装有导杆(9)，所述导杆(9)的外部活动安装有限位板(12)，所述固定板(10)和安装架(3)之间固定安装有安装框(11)，所述安装框(11)的内部转动安装有丝杆(18)，所述限位板(12)的侧边上固定安装有螺纹连接于丝杆(18)的螺纹套(19)。

2.根据权利要求1所述的一种扁钢加工调直设备，其特征在于：所述安装架(3)上转动安装有下调辊(4)，所述安装架(3)上还滑动安装有与下调辊(4)上下对应的上调辊(6)，安装架(3)上滑动安装有滑块(5)，所述上调辊(6)转动安装于滑块(5)上，所述安装架(3)上还转动安装有螺纹连接于滑块(5)的调节杆(7)。

3.根据权利要求1所述的一种扁钢加工调直设备，其特征在于：所述限位板(12)上贯穿开设有与导杆(9)相对应的导孔(15)，导杆(9)滑动连接于导孔(15)。

4.根据权利要求2所述的一种扁钢加工调直设备，其特征在于：所述限位板(12)上贯穿开设有通孔(13)，所述通孔(13)与下调辊(4)的转动轴相对滑动连接，所述限位板(12)的顶部开设有滑槽(14)，所述上调辊(6)的转动轴外部转动安装有配合块(8)，配合块(8)滑动连接于滑槽(14)。

5.根据权利要求1所述的一种扁钢加工调直设备，其特征在于：所述安装框(11)为矩形块侧面开设凹槽(16)，凹槽(16)的顶壁上固定安装有转动座(17)，丝杆(18)转动连接于转动座(17)。

6.根据权利要求1所述的一种扁钢加工调直设备，其特征在于：所述螺纹套(19)镶嵌固定于限位板(12)侧面，螺纹套(19)为半圆弧形筒体。

7.根据权利要求1所述的一种扁钢加工调直设备，其特征在于：所述固定板(10)的正面固定安装有电机(20)，所述电机(20)的输出端固定连接于丝杆(18)。
