本实用新型涉及一种一次性可冲洗和吸引的内镜外套管，包括管体，所述管体的内腔固定设置有填充体，填充体将管体的内腔分隔为相互独立的一供内镜伸入的内镜容腔、至少一吸引腔和至少一冲洗腔；所述管体前端外侧设置有用于引流的螺旋状的引流槽，引流槽内设置有若干与所述吸引腔连通的引流口。本实用新型有效的解决了现有设备中存在的结构单一，使用不方便，无法对指定部位进行有效冲洗和吸引操作的问题。
Description
技术领域
本实用新型涉及一种内镜外套管，尤其涉及一种一次性可冲洗和吸引的内镜外套管，属于内镜技术领域。
背景技术
目前医用软性内窥镜广泛应用在人体的检查、诊断、治疗中。因其观察直观、结果准确、对组织损伤小等优点，已成为现代医学中一种不可或缺的手段。
然而医用软性内窥镜在检查、诊断、治疗中，不可避免的要接触患者血液、胃液等器官组织液。尤其是在上消化道出血时(尤其形成血块时)，正常的软性内镜的吸引通道已不能满足吸引的需求，有时会堵塞吸引通道，造成临床使用时不能吸引，或者内镜吸引通道的损坏，此事需要将内镜取出，用吸引器进行吸引，操作上比较繁琐；而且直接用吸引器进行吸引时，吸引力直接作用于组织，且吸引点单一，力度强，容易对组织带来损伤。
临床上所见到的外套管大都只是起到保护内窥镜的作用，并不带有冲洗和吸引功能，无法对指定部位进行冲洗和吸引操作，功能单一，不能满足临床的需求。
实用新型内容
本实用新型的目的是提供一种一次性可冲洗和吸引的内镜外套管，有效的解决了现有设备中存在的结构单一，使用不方便，无法对指定部位进行有效冲洗和吸引操作的问题。
一种一次性可冲洗和吸引的内镜外套管，包括管体1，所述管体的内腔固定设置有填充体7，填充体7将管体1的内腔分隔为相互独立的一供内镜伸入的内镜容腔2、至少一吸引腔6和至少一冲洗腔5；所述管体1前端外侧设置有用于引流的螺旋状的引流槽8，引流槽8内设置有若干与所述吸引腔6连通的引流口9。
优选的，所述冲洗腔5用于供冲洗管3从中穿过。
优选的，所述吸引腔6内套装与其仿形并且与所述引流口9连通的吸引管4。
优选的，所述吸引腔6呈扇状，并与内镜容腔2正对设置，所述冲洗腔5设置在吸引腔6侧旁。
进一步的，所述内镜容腔2位于管体1的偏心侧，吸引腔6为以内镜容腔2的中心为中心的扇状结构，且扇状结构的角弧度为120°。
进一步的，所述冲洗腔5设置有两组，并分布在吸引腔6的两侧，两组冲洗腔5的圆心连线与该连线中心与内镜容腔的圆心连线垂直。
进一步的，所述吸引腔6内还设置有用于疏通吸引腔的通条，所述通条与吸引腔的内腔适配。
优选的，所述吸引腔6的末端设置有三通阀，其另外两个止口分别连接吸引器和疏通器。
优选的，所述引流口9为外端大内端小的导流面，多个所述引流口9 均匀布置在所述引流槽8上。
优选的，所述管体1、填充体7为医用硅胶制成的一体结构，且该结构的前部一端长度为可形变段。
本实用新型的有益效果在于：
1)对管体的结构进行改进，在管体内一体设置了填充体，从而形成具备一体三腔功能的外套管结构，其中用冲洗腔可直接或通过冲洗管连接冲洗泵，从而能够向指定部位注入温生理盐水，可保证内镜头端不被污染，或冲洗目标区域，以显露目标；吸引腔与吸引器连接用于将血液、胃液等器官组织液吸出；内镜容腔用于让内镜通过，对内镜具有保护作用；
2)在在管体的前端设置了螺旋状的引流槽，引流槽可以为多个并列设置的结构，引流槽内设置有与吸引腔连通的引流口，从而能从侧面进行吸引，且引流口设置有多个，能够均匀的对管体的周围区域进行抽吸，不仅确保了吸引的效率，同时不会对组织带来损伤。
3)简单，操作方便，使得外套具有冲洗、吸引和防护内镜的作用，功能多样，最大限度的提高吸引腔的大小，提高了吸引效果，为医护人员提供了便利，有效的解决了现有设备中存在的结构单一，使用不方便，无法对指定部位进行有效冲洗和吸引操作的问题。
附图说明

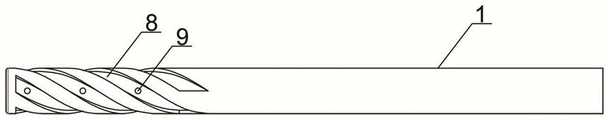

图1为本实用新型一次性可冲洗和吸引的内镜外套管的外形结构示意图。

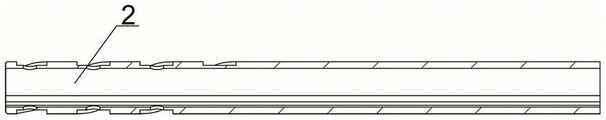

图2为图1中的侧视图(局部剖视)。
图3为本实用新型的内部结构示意图。
图中：1为管体，2为内镜容腔，3为冲洗管，4为吸引管，5为冲洗腔，6为吸引腔，7为填充体，8为引流槽，9为引流口。
具体实施方式
下面结合附图和具体实施例对本实用新型进一步说明。
实施例一：
本实施例旨在提供一种一次性可冲洗吸引内镜外套管，主要用于与内窥镜配合使用，针对现有的内窥镜外套管大都只是起到保护内窥镜的作用，并不带有冲洗和吸引功能，无法对指定部位进行冲洗和吸引操作，功能单一的问题，本实施例提供了一种功能多样的一次性内镜外套管。
本实施例中，如图1-3中所示，一种一次性可冲洗吸引内镜外套管包括管体1，所述管体1的内腔侧壁上设置有填充体7,填充体7为硅胶材质，填充体7与管体1的内壁之间形成了扇状的吸引腔6，扇形状的吸引腔吸引覆盖范围广，且合理的利用管体的内部空间，扩大了吸引范围，吸引腔6 的内径设置为3mm左右；所述填充体7上设置有内镜容腔2和冲洗腔5，从而在在管体1内腔形成了相互独立的冲洗腔5、吸引腔6和内镜容腔2，内镜容腔2用于让内镜通过，对内镜具有保护作用，所述管体1的前端外侧设置有用于引流的螺旋状的引流槽8，引流槽8内设置有与吸引腔6连通的引流口9，所述引流口9为外端大内端小的导流面，该结构的引流口便于进行引流，引流槽8结构能够靠近或者贴近组织，组织内渗出或者残留的积液会自动进入引流槽9内，并沿着引流槽的螺旋状结构流淌，并从引流口处进入吸引腔内。
本实施例中，吸引腔6的形成还可以为在填充体7与管体1侧壁之间的空隙内套装吸引管4，同时冲洗腔5的形成也可以为在填充体内套装冲洗管3。
本实施例中，如图2中所示，内镜容腔2位于管体1的偏心侧，吸引腔6为以内镜容腔2为中心的扇状结构，且扇状结构的角弧度为120°，管体1、吸引管3和冲洗管4为医用硅胶制成的一体结构，使用安全，一体成型结构便于制作，同时该一体成型结构的前端为可形变段，具体的实现方式可以将端头做薄，后端材料较厚，该可形变段的长度为15cm。
具体的在冲洗腔5的末端连接有冲洗泵，冲洗泵能够指定部位注入温生理盐水，可保证内镜头端不被污染，或冲洗目标区域，以显露目标，为内镜观察提供清晰的视野。
在吸引腔6的末端设置有三通阀，其另外两个止口分别连接吸引器和疏通器；本实施例中疏通器为通条7，如果吸引腔6堵塞后，可用通条进行再通，由于吸引腔6独立与内镜容腔2，在疏通操作时，并不会损伤内镜主体，通过吸引腔6将血液、胃液等器官组织液吸出，由于其头端为一螺旋凹陷结构，其引流区域为管的周围，引流区域广，而吸引口置于螺旋凹陷结构最低端，当吸引时，其负压并不直接作用于组织表面，吸引范围广，故不会对组织表面造成新的损伤。
由此本实施例提供了一种简单，操作方便，带冲洗吸引功能的一次性可冲洗吸引内镜外套管，通过对外套管的结构进行改进形成了一体三腔功能的外套管结构，且该结构的前端设置有引流槽8，使得外套具有冲洗、吸引和防护内镜的作用，功能多样，为医护人员提供了便利。
实施例二：
本实施例与实施例一不同在于：本实施例对吸引管4和冲洗管3的进一步说明。
参见图2，本实施例中冲洗腔5设置有两组，并分布在吸引腔6的两侧，两组冲洗腔的圆心连线与该连线中心与内镜容腔的圆心连线垂直。
本实施例设置了两组冲洗腔5，从而能覆盖更大的范围，提高了冲洗效果，另外实施例中为了提高吸引效果，将引流口设置为为外端大内端小的导流面。
其余同实施例一。
以上两项实施例是本实用新型的的可选实施例，本领域普通技术人员还可以在此基础上进行各种变换或改进，在不脱离本实用新型总的构思的前提下，这些变换或改进都应当属于本实用新型要求保护的范围之内。
Claims (10)
1.一种一次性可冲洗和吸引的内镜外套管，其特征在于：
包括管体(1)，所述管体的内腔固定设置有填充体(7)，填充体(7)将管体(1)的内腔分隔为相互独立的一供内镜伸入的内镜容腔(2)、至少一吸引腔(6)和至少一冲洗腔(5)；
所述管体(1)前端外侧设置有用于引流的螺旋状的引流槽(8)，引流槽(8)内设置有若干与所述吸引腔(6)连通的引流口(9)。
2.如权利要求1所述的一次性可冲洗和吸引的内镜外套管，其特征在于：所述冲洗腔(5)用于供冲洗管(3)从中穿过。
3.如权利要求1所述的一次性可冲洗和吸引的内镜外套管，其特征在于：所述吸引腔(6)内套装与其仿形并且与所述引流口(9)连通的吸引管(4)。
4.如权利要求1所述的一次性可冲洗和吸引的内镜外套管，其特征在于：所述吸引腔(6)呈扇状，并与内镜容腔(2)正对设置，所述冲洗腔(5)设置在吸引腔(6)侧旁。
5.如权利要求3所述的一次性可冲洗和吸引的内镜外套管，其特征在于：所述内镜容腔(2)位于管体(1)的偏心侧，吸引腔(6)为以内镜容腔(2)的中心为中心的扇状结构，且扇状结构的角弧度为120°。
6.如权利要求3所述的一次性可冲洗和吸引的内镜外套管，其特征在于：所述冲洗腔(5)设置有两组，并分布在吸引腔(6)的两侧，两组冲洗腔(5)的圆心连线与该连线中心与内镜容腔的圆心连线垂直。
7.如权利要求3所述的一次性可冲洗和吸引的内镜外套管，其特征在于：所述吸引腔(6)内还设置有用于疏通吸引腔的通条，所述通条与吸引腔的内腔适配。
8.如权利要求1所述的一次性可冲洗和吸引的内镜外套管，其特征在于：所述吸引腔(6)的末端设置有三通阀，其另外两个止口分别连接吸引器和疏通器。
9.如权利要求1所述的一次性可冲洗和吸引的内镜外套管，其特征在于：所述引流口(9)为外端大内端小的导流面，多个所述引流口(9)均匀布置在所述引流槽(8)上。
10.如权利要求1所述的一次性可冲洗和吸引的内镜外套管，其特征在于：所述管体(1)、填充体(7)为医用硅胶制成的一体结构，且该结构的前部一端长度为可形变段。
