Abstract

本实用新型涉及印刷机技术领域，且公开了一种印刷机用便于更换的墨盒，包括工作台，工作台的顶部设置有印刷机主体，工作台的顶部设置有放置箱，放置箱内部设置有调节机构，调节机构的顶部设置有固定装置，固定装置的侧面设置有墨盒，放置箱的正面铰链铰接有箱门。该印刷机用便于更换的墨盒，电机带动转杆转动，在第一锥齿轮和第二锥齿轮的传动下，能够带动螺纹杆转动，使得螺纹套能够在螺纹杆表面上下移动，带动放置座上下移动，将墨盒送至印刷机本体内，在需要更换时，使放置座向下移动至放置箱内，然后启动电动伸缩杆将墨盒送至前方，在更换墨盒时只需启动电机，然后打开箱门拉动把手将墨盒拿出，方便更换墨盒。

Description

一种印刷机用便于更换的墨盒

技术领域

本实用新型涉及印刷机技术领域，具体为一种印刷机用便于更换的墨盒。

背景技术

印刷机是印刷文字和图像的机器。现代印刷机一般由装版、涂墨、压印、输纸等机构组成。它的工作原理是:先将要印刷的文字和图像制成印版，装在印刷机上，然后由人工或印刷机把墨涂敷于印版上有文字和图像的地方，再直接或间接地转印到纸或其他承印物(如纺织品、金属板、塑胶、皮革、木板、玻璃和陶瓷)上，从而复制出与印版相同的印刷品。印刷机的发明和发展，对于人类文明和文化的传播具有重要作用。

现有的印刷机具有更换墨盒不便的问题，并且现有的墨盒在放置时的稳定性较差，容易出现晃动，进而影响印刷的效果，在使用时的效果不好，需要对此进行改进。

实用新型内容

本实用新型的目的在于提供一种印刷机用便于更换的墨盒，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种印刷机用便于更换的墨盒，包括工作台，所述工作台的顶部设置有印刷机主体，所述工作台的顶部设置有放置箱，所述放置箱内部设置有调节机构，所述调节机构的顶部设置有固定装置，所述固定装置的侧面设置有墨盒，所述放置箱的正面铰链铰接有箱门。

所述调节机构包括电机、转杆、第一锥齿轮、第二锥齿轮、螺纹杆、螺纹套、放置座、滑道、滑块和电动伸缩杆，所述电机固定连接于放置箱的内底部靠近左侧，所述转杆固定连接于电机的输出轴，所述第一锥齿轮固定连接于转杆的表面，所述第二锥齿轮啮合第一锥齿轮，所述螺纹杆固定连接于第二锥齿轮的顶部，所述螺纹套螺纹连接于螺纹杆的表面，所述螺纹套靠近放置座一侧固定连接有连接杆，所述放置座固定连接于连接杆远离螺纹套一侧，所述滑道开设于放置座的顶部，所述滑块的顶部固定连接于墨盒的底部，所述滑块的底部滑动连接于滑道的顶部，所述电动伸缩杆固定连接于放置座的底部。

优选的，所述固定装置包括气箱、放置台、放置槽、夹紧板、气泵、连接管和气囊，所述放置台固定连接于放置座的顶部，所述放置槽开设于放置台的顶部，所述气囊固定连接于放置台的内底部，所述夹紧板固定连接于气囊靠近墨盒一侧，所述气箱固定连接于放置座的顶部，所述气泵固定连接于气箱的正面，所述连接管固定连接于气泵的正面，所述连接管远离气泵一端固定连接于气囊的背面。

优选的，所述第一锥齿轮和第二锥齿轮的数量均为两个，两个所述第一锥齿轮和第二锥齿轮对称分布在转杆外表面的左右两侧，通过设置有第一锥齿轮和第二锥齿轮，两者能够进行传动从而带动螺纹杆转动，使得装置能够正常运行。

优选的，所述放置台的数量为两个，两个所述放置台对称分布在放置座顶部的左右两侧。

优选的，所述放置箱的内壁右侧固定连接有轴承，所述转杆的右侧固定连接于轴承的内圈，通过设置有轴承，轴承起到连接转杆和放置箱呢比的作用，并且能够保证转杆正常转动。

优选的，所述印刷机主体的内壁两侧靠近中部固定连接有支撑架，支撑架的底部固定连接有轴承，所述螺纹杆的顶部固定连接于轴承的内圈。

优选的，所述放置箱的顶部开设有通槽，所述印刷机主体的底部开设有大小相等的通槽，通过设置有通槽，在需要更换墨盒时起到让放置座进出放置箱的作用。

与现有技术相比，本实用新型的有益效果是：

1、该印刷机用便于更换的墨盒，通过设置有电机、转杆、第一锥齿轮和第二锥齿轮，配合螺纹杆和螺纹套，在使用时，通过启动电机带动转杆转动，在第一锥齿轮和第二锥齿轮的传动下，能够带动螺纹杆转动，使得螺纹套能够在螺纹杆表面上下移动，带动放置座上下移动，在使用时，向上移动，将墨盒送至印刷机本体内，在需要更换时，使放置座向下移动至放置箱内，然后启动电动伸缩杆将墨盒送至前方，能够打开箱门，拉动把手，从而将墨盒拿出并进行更换，在更换墨盒时只需启动电机，然后打开箱门拉动把手将墨盒拿出，方便更换墨盒。

2、该印刷机用便于更换的墨盒，通过设置有气囊和气泵，在使用时，气泵启动将气象中的气体抽至气囊中，使气囊充气膨胀带动夹紧板向墨盒的两侧移动，从而对墨盒进行加紧工作，在印刷机工作时能够保证墨盒的稳定，从而保证出墨的稳定，使得印刷机在印刷时的效果较好。

附图说明

图1为本实用新型正视结构示意图；

图2为本实用新型正视剖面结构示意图；

图3为本实用新型放置箱和印刷机主体正视剖面结构示意图；

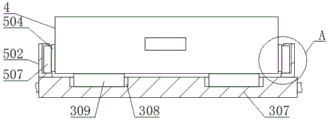

图4为本实用新型放置座和墨盒正视剖面截取结构示意图；

图5为本实用新型图4中A处放大结构示意图；

图6为本实用新型放置座俯视剖面结构示意图；

图7为本实用新型图6中B处放大结构示意图。

图中：1、工作台；2、印刷机主体；3、调节机构；301、电机；302、转杆；303、第一锥齿轮；304、第二锥齿轮；305、螺纹杆；306、螺纹套；307、放置座；308、滑道；309、滑块；310、电动伸缩杆；4、墨盒；5、固定装置；501、气箱；502、放置台；503、放置槽；504、夹紧板；505、气泵；506、连接管；507、气囊；6、放置箱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-7，本实用新型提供一种技术方案：一种印刷机用便于更换的墨盒，包括工作台1，工作台1的顶部设置有印刷机主体2，印刷机主体2的内壁两侧靠近中部固定连接有支撑架，支撑架的底部固定连接有轴承，螺纹杆305的顶部固定连接于轴承的内圈，工作台1的顶部设置有放置箱6，放置箱6内部设置有调节机构3，放置箱6的顶部开设有通槽，印刷机主体2的底部开设有大小相等的通槽，通过设置有通槽，在需要更换墨盒4时起到让放置座307进出放置箱6的作用，放置箱6的内壁右侧固定连接有轴承，转杆302的右侧固定连接于轴承的内圈，通过设置有轴承，轴承起到连接转杆302和放置箱6呢比的作用，并且能够保证转杆302正常转动，调节机构3的顶部设置有固定装置5，固定装置5的侧面设置有墨盒4，放置箱6的正面铰链铰接有箱门。

调节机构3包括电机301、转杆302、第一锥齿轮303、第二锥齿轮304、螺纹杆305、螺纹套306、放置座307、滑道308、滑块309和电动伸缩杆310，电机301固定连接于放置箱6的内底部靠近左侧，转杆302固定连接于电机301的输出轴，第一锥齿轮303固定连接于转杆302的表面，第二锥齿轮304啮合第一锥齿轮303，第一锥齿轮303和第二锥齿轮304的数量均为两个，两个第一锥齿轮303和第二锥齿轮304对称分布在转杆302外表面的左右两侧，通过设置有第一锥齿轮303和第二锥齿轮304，两者能够进行传动从而带动螺纹杆305转动，使得装置能够正常运行，螺纹杆305固定连接于第二锥齿轮304的顶部，螺纹套306螺纹连接于螺纹杆305的表面，螺纹套306靠近放置座307一侧固定连接有连接杆，放置座307固定连接于连接杆远离螺纹套306一侧，滑道308开设于放置座307的顶部，滑块309的顶部固定连接于墨盒4的底部，滑块309的底部滑动连接于滑道308的顶部，电动伸缩杆310固定连接于放置座307的底部。

固定装置5包括气箱501、放置台502、放置槽503、夹紧板504、气泵505、连接管506和气囊507，放置台502固定连接于放置座307的顶部，放置槽503开设于放置台502的顶部，气囊507固定连接于放置台502的内底部，放置台502的数量为两个，两个放置台502对称分布在放置座307顶部的左右两侧，夹紧板504固定连接于气囊507靠近墨盒4一侧，气箱501固定连接于放置座307的顶部，气泵505固定连接于气箱501的正面，连接管506固定连接于气泵505的正面，连接管506远离气泵505一端固定连接于气囊507的背面。

本实用新型的工作原理：在使用一段时间后，当需要更换墨盒4从而对内部的墨汁进行补充时，首先启动电机301，电机301的输出轴转动带动转杆302转动，转杆302在转动时带动表面的第一锥齿轮303转动，第一锥齿轮303转动带动与其啮合的第二锥齿轮304转动，第二锥齿轮304带动顶部的螺纹杆305转动，使得螺纹套306能够在螺纹杆305上向下移动，在螺纹套306向下移动时，带动放置座307向下移动，放置座307通过通槽从印刷机主体2中移出，然后进入到放置箱6中，当螺纹套306移动至螺纹杆305的下端无法继续向下移动时，关闭电机301，使放置座307的位置停下，然后启动气泵505，气泵505将气囊507中的气体通过连接管506抽至气箱501中，使气囊507收缩带动夹紧板504向远离墨盒4的方向移动，使夹紧板504对墨盒4的夹紧效果消失，然后启动墨盒4背面的电动伸缩杆310，电动伸缩杆310推动墨盒4向前移动，将墨盒4推至放置座307顶部的前端，然后打开箱门，拉动把手可以将墨盒4拿出，并进行更换，将补墨好的墨盒4放置在放置座307上，将墨盒4底部的滑块309放置在相应的滑道308中，然后向后推动墨盒4，直至墨盒4的背面与气箱501的正面接触，然后启动气泵505，对气囊507充气，使气囊507充气膨胀，带动夹紧板504向靠近墨盒4方向移动，使夹紧板504与墨盒4的两侧接触，对墨盒4进行夹紧固定，完成墨盒4的更换。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

Claims (7)

1.一种印刷机用便于更换的墨盒，包括工作台(1)，其特征在于：所述工作台(1)的顶部设置有印刷机主体(2)，所述工作台(1)的顶部设置有放置箱(6)，所述放置箱(6)内部设置有调节机构(3)，所述调节机构(3)的顶部设置有固定装置(5)，所述固定装置(5)的侧面设置有墨盒(4)，所述放置箱(6)的正面铰链铰接有箱门；

所述调节机构(3)包括电机(301)、转杆(302)、第一锥齿轮(303)、第二锥齿轮(304)、螺纹杆(305)、螺纹套(306)、放置座(307)、滑道(308)、滑块(309)和电动伸缩杆(310)，所述电机(301)固定连接于放置箱(6)的内底部靠近左侧，所述转杆(302)固定连接于电机(301)的输出轴，所述第一锥齿轮(303)固定连接于转杆(302)的表面，所述第二锥齿轮(304)啮合第一锥齿轮(303)，所述螺纹杆(305)固定连接于第二锥齿轮(304)的顶部，所述螺纹套(306)螺纹连接于螺纹杆(305)的表面，所述螺纹套(306)靠近放置座(307)一侧固定连接有连接杆，所述放置座(307)固定连接于连接杆远离螺纹套(306)一侧，所述滑道(308)开设于放置座(307)的顶部，所述滑块(309)的顶部固定连接于墨盒(4)的底部，所述滑块(309)的底部滑动连接于滑道(308)的顶部，所述电动伸缩杆(310)固定连接于放置座(307)的底部。

2.根据权利要求1所述的一种印刷机用便于更换的墨盒，其特征在于：所述固定装置(5)包括气箱(501)、放置台(502)、放置槽(503)、夹紧板(504)、气泵(505)、连接管(506)和气囊(507)，所述放置台(502)固定连接于放置座(307)的顶部，所述放置槽(503)开设于放置台(502)的顶部，所述气囊(507)固定连接于放置台(502)的内底部，所述夹紧板(504)固定连接于气囊(507)靠近墨盒(4)一侧，所述气箱(501)固定连接于放置座(307)的顶部，所述气泵(505)固定连接于气箱(501)的正面，所述连接管(506)固定连接于气泵(505)的正面，所述连接管(506)远离气泵(505)一端固定连接于气囊(507)的背面。

3.根据权利要求1所述的一种印刷机用便于更换的墨盒，其特征在于：所述第一锥齿轮(303)和第二锥齿轮(304)的数量均为两个，两个所述第一锥齿轮(303)和第二锥齿轮(304)对称分布在转杆(302)外表面的左右两侧。

4.根据权利要求2所述的一种印刷机用便于更换的墨盒，其特征在于：所述放置台(502)的数量为两个，两个所述放置台(502)对称分布在放置座(307)顶部的左右两侧。

5.根据权利要求1所述的一种印刷机用便于更换的墨盒，其特征在于：所述放置箱(6)的内壁右侧固定连接有轴承，所述转杆(302)的右侧固定连接于轴承的内圈。

6.根据权利要求1所述的一种印刷机用便于更换的墨盒，其特征在于：所述印刷机主体(2)的内壁两侧靠近中部固定连接有支撑架，支撑架的底部固定连接有轴承，所述螺纹杆(305)的顶部固定连接于轴承的内圈。

7.根据权利要求1所述的一种印刷机用便于更换的墨盒，其特征在于：所述放置箱(6)的顶部开设有通槽，所述印刷机主体(2)的底部开设有大小相等的通槽。
