CN216075840U - 一种吊顶用卡槽龙骨结构 - Google Patents

Abstract

本实用新型涉及装配式吊顶技术领域，尤其涉及一种吊顶用卡槽龙骨结构。其用于安装吊顶板，所述吊顶板包括若干面板，所述吊顶用卡槽龙骨结构包括用于连接所述面板和墙体的连接龙骨、以及用于连接相邻两所述连接龙骨的加固龙骨；所述连接龙骨设有卡槽；所述加固龙骨包括两个可分别插入相邻两所述连接龙骨的卡槽的插入板。本申请中，通过在两个连接龙骨之间设置加固龙骨，不仅可以防止连接龙骨受外力而左右晃动、导致安装结构不稳定的问题；还可以以加固龙骨作为两连接龙骨之间的找平结构，保证连接龙骨安装的平齐性、从而保证连接龙骨上安装的面板的平整性；还可以防止面板移位。

Description

一种吊顶用卡槽龙骨结构

技术领域

本实用新型涉及装配式吊顶技术领域，尤其涉及一种吊顶用卡槽龙骨结构。

背景技术

装配式装修也叫工业化装修，是将工业化生产的部品、部件通过可靠的装配方式，由产业工人按照标准化程序采用干法施工的装修过程。简单来讲，是一种先在工厂预制好墙板、顶板的基层、面层，制好顶面、墙面、地面所需要的组件，再运到现场进行组装嵌挂的装配新家的形式。装配式装修相比传统装修而言在环保性、装修周期、快捷变装方面是有很大的优势的，一方面，其没有瓦工、油工，有效减少90%以上的现场施工垃圾，装配式采用干法施工模式，不采用湿作业，地砖、墙砖铺贴均采用干法铺贴，这样不仅提高了施工效率，还减少了施工现场的粉尘污染，极大提高环保性能，据统计，全干式安装可有效减少90%以上的现场施工垃圾。干法施工不会破坏建筑原有墙体，保证了建筑本体的稳定性与安全性。另一方面，其工期短、换装快，墙、顶、地面想换就换，装配式施工可以实现7天完成基础施工，3天完成收纳和软装安装。如果屋主的房子空间发生功能性变化，或出现了阶段性审美疲劳，都可以将顶面、墙面、整体空间风格进行快速转换。

其中，装配式吊顶在施工时，通常是：顶面需先弹线定位，按定位点用射钉顶入带卡件射钉，然后固定边龙骨，顶面找平件旋转找平，卡入轻钢龙骨，轻钢龙骨与边龙骨固定，木塑板材起始边搭放在边龙骨上；然后将木塑板材与轻钢龙骨固定。比如公开号为CN208473084U的专利文件公开的这样一种龙骨吊顶结构，其技术方案要点是包括用于安装吊顶板的龙骨架，所述龙骨架包括多根主龙骨和多根副龙骨，所述副龙骨固定于主龙骨的下端且与主龙骨纵横交错，所述吊顶板的一侧端铰接于一根副龙骨的下端，所述吊顶板的自由端处贯穿有螺栓，与吊顶板铰接端所在副龙骨相邻的副龙骨设置有螺孔，所述螺栓与螺孔螺纹连接；所述吊顶板设有供螺栓穿过且用于容纳螺栓头部的沉孔。其中，各根副龙骨是分别安装在主龙骨上的，一方面，各个副龙骨之间没有设置找平结构，各个副龙骨之间可能存在不平齐、从而导致安装的吊顶板不平整的问题；另一方面，副龙骨受非垂直方向的外力可能会左右晃动，存在安装结构不稳定的问题。

实用新型内容

本实用新型要解决上述问题，提供一种吊顶用卡槽龙骨结构。

本实用新型解决问题的技术方案是，提供一种吊顶用卡槽龙骨结构，用于安装吊顶板，所述吊顶板包括若干面板，所述吊顶用卡槽龙骨结构包括用于连接所述面板和墙体的连接龙骨、以及用于连接相邻两所述连接龙骨的加固龙骨；所述连接龙骨设有卡槽；所述加固龙骨包括两个可分别插入相邻两所述连接龙骨的卡槽的插入板。

作为本实用新型的优选，所述插入板插入所述卡槽的插入方向与所述面板非垂直。

作为本实用新型的优选，所述插入板插入所述卡槽的插入方向与所述面板平行。

作为本实用新型的优选，所述加固龙骨包括U形加固件，所述U形加固件包括顶板以及分别设置于所述顶板两端的侧板，两所述插入板分别设置于所述U形加固件的两侧板端部。

作为本实用新型的优选，所述插入板一端为与所述侧板连接的连接端、另一端为用于插入所述卡槽的插入端，所述插入端相对于所述连接端靠近所述顶板。

作为本实用新型的优选，所述连接龙骨为工字形，包括与所述面板连接的面板安装板，与所述面板安装板平行、用于与墙体连接的墙体安装板，以及连接所述面板安装板和墙体安装板的连接板；所述卡槽设置于所述面板安装板上。

作为本实用新型的优选，还包括与所述连接龙骨垂直的安装龙骨，所述安装龙骨一面与墙体连接、另一面与所述墙体安装板连接。

作为本实用新型的优选，所述安装龙骨设有若干安装锚件，所述墙体安装板设有与所述安装锚件插接的插接卡钩。

作为本实用新型的优选，所述插接卡钩包括分别设置于所述墙体安装板两端、与所述墙体安装板非平行连接的延伸部，以及分别与所述延伸部非平行连接的搭接部；所述搭接部包括与所述延伸部连接的第一连接端以及与所述第一连接端相对的第一自由端，所述第一自由端相对于所述第一连接端靠近所述墙体安装板的中心轴。

作为本实用新型的优选，所述搭接部的端部非平行连接有翻边部，所述翻边部包括与所述搭接部连接的第二连接端以及与所述第二连接端相对的第二自由端，所述第二自由端相对于所述第二连接端靠近所述墙体安装板。

本实用新型的有益效果：

1.本申请中，通过在两个连接龙骨之间设置加固龙骨，一方面，可以防止连接龙骨受外力而左右晃动、导致安装结构不稳定的问题；另一方面，可以以加固龙骨作为两连接龙骨之间的找平结构，保证连接龙骨安装的平齐性、从而保证连接龙骨上安装的面板的平整性。

2.本申请中，连接龙骨和加固龙骨之间采用卡槽和插入板的形式连接，具有安装快捷简便的特点。同时，插入板插入卡槽的方向与面板可以移位的方向相反，从而可以起到防止面板移位的效果。此外，将卡槽设置在连接龙骨上，可以增高龙骨的截面惯性矩，使其与面板形成一体，防止面板变形。

3.本申请中，连接龙骨和加固龙骨可以分别采用铝合金材质一体挤出，结构简单，便于生产制造，而且可以满足防火等级要求。

附图说明

并入到说明书中并且构成说明书的一部分的附图示出了本实用新型的实施例，并且与描述一起用于解释本实用新型的原理。在这些附图中，类似的附图标记用于表示类似的要素。下面描述中的附图是本实用新型的一些实施例，而不是全部实施例。对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，可以根据这些附图获得其他的附图。

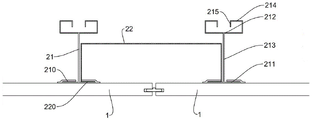

图1是一种一种吊顶用卡槽龙骨结构的结构示意图；

图中：面板1，连接龙骨21，卡槽210，面板安装板211，墙体安装板212，连接板213，搭接部214，翻边部215，加固龙骨22，插入板220。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互任意组合。

一种吊顶用卡槽龙骨结构，如图1所示，用于安装吊顶板，吊顶板包括若干面板1，本申请的吊顶用卡槽龙骨结构包括用于连接面板1和墙体的连接龙骨21。本实施例中，连接龙骨21为工字形，包括与面板1连接的面板安装板211，与面板安装板211平行、用于与墙体连接的墙体安装板212，以及连接面板安装板211和墙体安装板212的连接板213。

面板安装板211与面板1可以通过任意方式、比如螺钉、胶粘连接，通常在安装面板1时，是将每个面板1的两端分别与两连接龙骨21连接，然后使得相邻两面板1的侧部抵接、或者在相邻两面板1之间设置卡缝块。即，可以在面板1的侧面设置凹槽，将卡缝块的两端分别插入相邻两面板1的凹槽中。此时，如果连接龙骨21或者面板1受外力影响、而发生水平方向上的晃动或移动，会导致相邻两面板1之间的缝隙发生变化，影响吊顶板的整体性。因此，本申请中，还包括用于连接相邻两连接龙骨21的加固龙骨22，加固龙骨22主要设置在相邻两面板1上的连接龙骨21之间。通过加固龙骨22将两个连接龙骨21连接起来，不仅可以避免连接龙骨21晃动导致面板1位移，还能够调节两连接龙骨21之间的安装平齐度。

为了实现连接龙骨21和加固龙骨22之间的连接，本实施例在面板安装板211上设有卡槽210，加固龙骨22包括两个可分别插入相邻两连接龙骨21的卡槽210的插入板220。其中，为了保证加固效果，插入板220插入卡槽210的插入方向应该与面板1非垂直，也就是说，卡槽210的槽口和槽底所在直线与面板1非垂直，优选地，插入板220插入卡槽210的插入方向与面板1平行。两个插入板220之间可以通过任意结构连接，基于插入板220与面板1平行的前提下，本实施例中优选地，加固龙骨22还包括U形加固件，U形加固件包括顶板以及分别设置于顶板两端的侧板，两插入板220分别设置于U形加固件的两侧板端部。插入板220一端为与侧板连接的连接端、另一端为用于插入卡槽210的插入端，插入端可以相对于连接端远离顶板、也可以相对于连接端靠近顶板。考虑到面板1向远离对方的方向移动为恶性位移，因此将插入端相对于连接端靠近顶板设置，在面板1发生恶性位移时，这种插入方向可以止挡面板1移位。

此外，由于本申请中的连接龙骨21和加固龙骨22之间的适配度较高，通常需要整体安装好后再整体上抬至顶墙体、与顶墙体安装，虽然墙体安装板212可以直接与顶墙体通过膨胀螺钉连接以完成连接龙骨21的安装，但是为了提高整体上抬的安装便捷性，本实施例中，还包括与连接龙骨21垂直的安装龙骨，将安装龙骨一面与墙体连接、另一面与墙体安装板212连接。

本实施例中，安装龙骨为条状，其顶部为与墙体平行的板件，板件与墙体通过膨胀螺栓连接。其底部设有若干安装锚件，安装锚件的形状如同现有技术中的船锚结构，其包括与安装龙骨垂直连接的中心部、分别设置于中心部两侧的侧部，侧部的一端与中心部的自由端连接、另一端与中心部的本体之间形成凹槽。侧部可以是一块直板、以与中心部之间形成锐角的凹槽；侧部也可以是一块L形板、以与中心部之间形成U形槽，本实施例中优选采用L形板的侧部。基于安装锚件的结构，墙体安装板212设有与安装锚件插接的插接卡钩。这种插接卡钩包括分别设置于墙体安装板212两端、与墙体安装板212非平行连接的延伸部，以及分别与延伸部非平行连接的搭接部214；搭接部214包括与延伸部连接的第一连接端以及与第一连接端相对的第一自由端，第一自由端相对于第一连接端靠近墙体安装板212的中心轴。使用时，将两个搭接部214分别搭接在一个安装锚件的两侧部上即可。其中，为了保证搭接的稳定性，优选地将搭接部214与面板安装板211平行设置。此外，为了进一步提高安装锚件与插接卡钩之间的连接稳定性，搭接部214的端部非平行连接有翻边部215，翻边部215包括与搭接部214连接的第二连接端以及与第二连接端相对的第二自由端，第二自由端相对于第二连接端靠近墙体安装板212，安装时，将翻边部215插入安装锚件的凹槽中即可。

此外，通过安装龙骨的设置，可以使得若干并排设置的安装龙骨成为第一层龙骨架、若干并排设置的连接龙骨21成为第二层龙骨架，且第一层龙骨和第二层龙骨共同组成网格骨架，能够有效提高龙骨结构的稳定性。

上面描述的内容可以单独地或者以各种方式组合起来实施，而这些变型方式都在本实用新型的保护范围之内。

需要说明的是，在本申请的描述中，需要说明的是，指示的方位或位置关系的术语“上端”、“下端”、“底端”为基于附图所示的方位或位置关系，或者是该申请产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本申请和简化描述，而不是指示或暗示所指的装置必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本申请的限制。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包含一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个…”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制。尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。

Claims (10)

1.一种吊顶用卡槽龙骨结构，用于安装吊顶板，所述吊顶板包括若干面板（1），其特征在于：所述吊顶用卡槽龙骨结构包括用于连接所述面板（1）和墙体的连接龙骨（21）、以及用于连接相邻两所述连接龙骨（21）的加固龙骨（22）；所述连接龙骨（21）设有卡槽（210）；所述加固龙骨（22）包括两个可分别插入相邻两所述连接龙骨（21）的卡槽（210）的插入板（220）。

2.根据权利要求1所述的一种吊顶用卡槽龙骨结构，其特征在于：所述插入板（220）插入所述卡槽（210）的插入方向与所述面板（1）非垂直。

3.根据权利要求2所述的一种吊顶用卡槽龙骨结构，其特征在于：所述插入板（220）插入所述卡槽（210）的插入方向与所述面板（1）平行。

4.根据权利要求1所述的一种吊顶用卡槽龙骨结构，其特征在于：所述加固龙骨（22）包括U形加固件，所述U形加固件包括顶板以及分别设置于所述顶板两端的侧板，两所述插入板（220）分别设置于所述U形加固件的两侧板端部。

5.根据权利要求4所述的一种吊顶用卡槽龙骨结构，其特征在于：所述插入板（220）一端为与所述侧板连接的连接端、另一端为用于插入所述卡槽（210）的插入端，所述插入端相对于所述连接端靠近所述顶板。

6.根据权利要求1所述的一种吊顶用卡槽龙骨结构，其特征在于：所述连接龙骨（21）为工字形，包括与所述面板（1）连接的面板安装板（211），与所述面板安装板（211）平行、用于与墙体连接的墙体安装板（212），以及连接所述面板安装板（211）和墙体安装板（212）的连接板（213）；所述卡槽（210）设置于所述面板安装板（211）上。

7.根据权利要求6所述的一种吊顶用卡槽龙骨结构，其特征在于：还包括与所述连接龙骨（21）垂直的安装龙骨，所述安装龙骨一面与墙体连接、另一面与所述墙体安装板（212）连接。

8.根据权利要求7所述的一种吊顶用卡槽龙骨结构，其特征在于：所述安装龙骨设有若干安装锚件，所述墙体安装板（212）设有与所述安装锚件插接的插接卡钩。

9.根据权利要求8所述的一种吊顶用卡槽龙骨结构，其特征在于：所述插接卡钩包括分别设置于所述墙体安装板（212）两端、与所述墙体安装板（212）非平行连接的延伸部，以及分别与所述延伸部非平行连接的搭接部（214）；所述搭接部（214）包括与所述延伸部连接的第一连接端以及与所述第一连接端相对的第一自由端，所述第一自由端相对于所述第一连接端靠近所述墙体安装板（212）的中心轴。

10.根据权利要求9所述的一种吊顶用卡槽龙骨结构，其特征在于：所述搭接部（214）的端部非平行连接有翻边部（215），所述翻边部（215）包括与所述搭接部（214）连接的第二连接端以及与所述第二连接端相对的第二自由端，所述第二自由端相对于所述第二连接端靠近所述墙体安装板（212）。
