Abstract
一种畜牧产品检测用净化工作台，涉及实验室设备技术领域，包括工作平台，工作平台上沿横向并列设有两个安装板，两个安装板沿纵向往复滑动设置，两个安装板之间沿其进给方向依次并列固接有吹干筒、刮板、喷淋筒以及吸附筒，吸附筒的下周壁沿其轴向开设有矩形吸孔，喷淋筒的下周壁沿其轴向并列设有若干个喷淋嘴，刮板的下端部与工作平台的表面摩擦接触，吹干筒的下周壁沿其轴向开设有矩形吹孔。本实用新型解决了传统技术装置中的平台上易残留动物毛发、体液及其它杂质，影响了工作平台环境的清洁度，易对操作环境造成污染的问题。
Description
技术领域
本实用新型涉及实验室设备技术领域，具体涉及一种畜牧产品检测用净化工作台。
背景技术
超净工作平台，又称净化工作平台，是为了适应现代化工业、光电产业以及生物制药等领域对局部工作区域洁净度的需求而设计的，为配合其使用环境的需求，该工作平台大多为应用于实验室内，其中净化工作平台为畜牧疫病检测提供了一个支撑平台，但现有的用于畜牧疫病检测的净化工作平台，在对净化工作平台的台面进行清洁时，均通过人工进行进行操作，这样存在效率低下的问题。
现有技术中公开一个公开号为CN214863755U的专利，该方案包括操作箱和工作平台，操作箱内设置可旋转的工作平台，操作箱一侧面设置箱门，操作箱上相对箱门的侧面设置有操作手套，操作箱内设置紫外线消毒灯和换气装置，操作箱由透明玻璃材质制成。
现有装置随着使用，也逐渐的暴露出了该技术的不足之处，主要表现在以下方面：
第一，现有的工作平台对畜牧产品检测完成后，平台上易残留动物毛发、体液及其它杂质，影响了工作平台环境的清洁度，易对操作环境造成污染。
第二，工作平台表面每次对畜牧产品检测完成后，均需要操作人员对其表面进行清理，使得加大了劳动强度，还占用了大的操作时间，降低了工作效率。
综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。
实用新型内容
针对现有技术中的缺陷，本实用新型解决了传统技术装置中的平台上易残留动物毛发、体液及其它杂质，影响了工作平台环境的清洁度，易对操作环境造成污染；以及每次对畜牧产品检测完成后，均需要操作人员对其表面进行清理，使得加大了劳动强度的问题。
为解决上述问题，本实用新型提供如下技术方案：
一种畜牧产品检测用净化工作台，包括工作平台，所述工作平台上沿横向并列设有两个安装板，两个所述安装板沿纵向往复滑动设置，两个所述安装板之间沿其进给方向依次并列固接有吹干筒、刮板、喷淋筒以及吸附筒，所述吸附筒的下周壁沿其轴向开设有矩形吸孔，所述喷淋筒的下周壁沿其轴向并列设有若干个喷淋嘴，所述刮板的下端部与所述工作平台的表面摩擦接触，所述吹干筒的下周壁沿其轴向开设有矩形吹孔。
作为一种优化的方案，所述矩形吹孔内固接有与其相匹配的矩形吹筒，所述矩形吹筒的下端口靠近所述工作平台的上表面。
作为一种优化的方案，所述刮板沿其进给方向倾斜设置，并通过所述刮板的正面形成导流面。
作为一种优化的方案，所述工作平台沿每个所述安装板的滑动方向分别开设有矩形滑孔，每个所述矩形滑孔的下方并列转动设有丝杠，所述丝杠上螺纹连接有驱动板，所述驱动板的上端部穿过所述矩形滑孔，并与所述安装板的下表面相固接。
作为一种优化的方案，所述工作平台处于所述矩形滑孔两端的下表面分别固接有座体，所述丝杠的两端对应转动安装于所述座体上，且其中一个所述座体上还固接有驱动所述丝杠转动的驱动机。
作为一种优化的方案，所述驱动板处于进给方向的前端面上还固接有导流罩，所述导流罩位于所述丝杠的上方。
作为一种优化的方案，所述导流罩包括两个倾斜设置的导流板，两个导流板的上端部相固接。
作为一种优化的方案，所述工作平台靠近所述安装板运动始端的位置还插装有盖罩。
作为一种优化的方案，所述盖罩包括插装于所述工作平台上的竖板，所述竖板的上端部水平固接有遮挡板。
作为一种优化的方案，所述工作平台的上端表面并列插装有插装柱，所述竖板的下表面开设有与所述插装柱相匹配的插装槽。
作为一种优化的方案，所述工作平台的下方还固定设有收集箱，所述收集箱的上端部开口设置，所述收集箱的开口包覆所述工作平台。
作为一种优化的方案，所述收集箱的内底面的中心处下凹设置，所述收集箱的下表面的中心处固接有连通其内腔的排出筒。
作为一种优化的方案，所述收集箱的内底面上并列固接有支撑杆，所述支撑杆的上端部与所述工作平台的下表面相固接。
作为一种优化的方案，其中一个所述安装板上分别固接有与所述吹干筒、喷淋筒以及吸附筒的内腔相连通的连接筒。
与现有技术相比，本实用新型的有益效果是：
当工作平台上对畜牧产品检测完后后，驱动机驱动丝杠转动，丝杠带动驱动板移动，驱动板带动安装板移动，通过安装板上设置的吹干筒、刮板、喷淋筒以及吸附筒，实现先利用吸附筒对工作平台表面上的毛发、颗粒物及其它杂质进行吸附至吸附筒内，然后利用喷淋筒对工作平台表面粘附的杂质及凝固的体液进行湿润软化，然后通过刮板实现将软化后的杂质及体液进行刮除，因刮板沿进给方向倾斜设置，利用导流面可以将杂质向工作平台的侧边沿进行导向，并通过矩形滑孔进行导落至收集箱内，因驱动板上设置导流罩，从矩形滑孔掉落的杂质会通过导流罩导流后，落至收集箱内，而不会粘附在丝杠上；然后利用吹干筒实现吹风，将湿润的工作平台表面进行吹干，保证了工作环境的清洁度，并且省去了操作人员的手动清理的操作，大大的提高了工作效率。
附图说明
为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。在所有附图中，类似的元件或部分一般由类似的附图标记标识。附图中，各元件或部分并不一定按照实际的比例绘制。

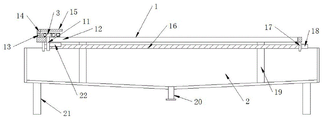

图1为本实用新型的结构示意图；
图2为本实用新型导流罩的结构示意图；
图3为本实用新型吹干筒、刮板、喷淋筒以及吸附筒安装位置的结构示意图。
图中：1-工作平台；2-收集箱；3-安装板；4-吹干筒；5-刮板；6-喷淋筒；7-吸附筒；8-矩形吹筒；9-喷淋嘴；10-矩形吸孔；11-驱动板；12-矩形滑孔；13-插装柱；14-竖板；15-遮挡板；16-丝杠；17-座体；18-驱动机；19-支撑杆；20-排出筒；21-支撑腿；22-导流罩；23-导流板；24-连接筒。
具体实施方式
下面将结合附图对本实用新型技术方案的实施例进行详细的描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，因此只作为示例，而不能以此来限制本实用新型的保护范围。
如图1至图3所示，畜牧产品检测用净化工作台，包括工作平台1，工作平台1上沿横向并列设有两个安装板3，两个安装板3沿纵向往复滑动设置，两个安装板3之间沿其进给方向依次并列固接有吹干筒4、刮板5、喷淋筒6以及吸附筒7，吸附筒7的下周壁沿其轴向开设有矩形吸孔10，喷淋筒6的下周壁沿其轴向并列设有若干个喷淋嘴9，刮板5的下端部与工作平台1的表面摩擦接触，吹干筒4的下周壁沿其轴向开设有矩形吹孔。
矩形吹孔内固接有与其相匹配的矩形吹筒8，矩形吹筒8的下端口靠近工作平台1的上表面。
刮板5沿其进给方向倾斜设置，并通过刮板5的正面形成导流面。
工作平台1沿每个安装板3的滑动方向分别开设有矩形滑孔12，每个矩形滑孔12的下方并列转动设有丝杠16，丝杠16上螺纹连接有驱动板11，驱动板11的上端部穿过矩形滑孔12，并与安装板3的下表面相固接。
工作平台1处于矩形滑孔12两端的下表面分别固接有座体17，丝杠16的两端对应转动安装于座体17上，且其中一个座体17上还固接有驱动丝杠16转动的驱动机18。
驱动板11处于进给方向的前端面上还固接有导流罩22，导流罩22位于丝杠16的上方。
导流罩22包括两个倾斜设置的导流板23，两个导流板23的上端部相固接。
工作平台1靠近安装板3运动始端的位置还插装有盖罩。
盖罩包括插装于工作平台1上的竖板14，竖板14的上端部水平固接有遮挡板15，实现了安装板3在非运行状态下，利用盖罩对吹干筒4、刮板5、喷淋筒6以及吸附筒7进行遮挡，便于操作人员利用工作平台1进行畜牧产品检测工作。
工作平台1的上端表面并列插装有插装柱13，竖板14的下表面开设有与插装柱13相匹配的插装槽。
工作平台1的下方还固定设有收集箱2，收集箱2的上端部开口设置，收集箱2的开口包覆工作平台1。
收集箱2的内底面的中心处下凹设置，收集箱2的下表面的中心处固接有连通其内腔的排出筒20。
收集箱2的内底面上并列固接有支撑杆19，支撑杆19的上端部与工作平台1的下表面相固接。
收集箱2的下表面还并列设有支撑腿21。
其中一个安装板3上分别固接有与吹干筒4、喷淋筒6以及吸附筒7的内腔相连通的连接筒24，利用每个连接筒24连接塑性波纹管，并通过塑性波纹管连接对应的烘干箱、水箱、以及吸尘器，因该结构属于日常所常见的，且不属于本方案的创新之处，所以在此不多做赘述。
本装置的工作原理为：
当工作平台1上对畜牧产品检测完后后，驱动机18驱动丝杠16转动，丝杠16带动驱动板11移动，驱动板11带动安装板3移动，通过安装板3上设置的吹干筒4、刮板5、喷淋筒6以及吸附筒7，实现先利用吸附筒7对工作平台1表面上的毛发、颗粒物及其它杂质进行吸附至吸附筒7内，然后利用喷淋筒6对工作平台1表面粘附的杂质及凝固的体液进行湿润软化，然后通过刮板5实现将软化后的杂质及体液进行刮除，因刮板5沿进给方向倾斜设置，利用导流面可以将杂质向工作平台1的侧边沿进行导向，并通过矩形滑孔12进行导落至收集箱2内，因驱动板11上设置导流罩22，从矩形滑孔12掉落的杂质会通过导流罩22导流后，落至收集箱2内，而不会粘附在丝杠16上；然后利用吹干筒4实现吹风，将湿润的工作平台1表面进行吹干，安装板3运行至形成末端后，再次退回至运行始点，完成清洁工作，该装置保证了工作环境的清洁度，并且省去了操作人员的手动清理的操作，大大的提高了工作效率。
最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围，其均应涵盖在本实用新型的权利要求和说明书的范围当中。
Claims (10)
1.一种畜牧产品检测用净化工作台，其特征在于：包括工作平台（1），所述工作平台（1）上沿横向并列设有两个安装板（3），两个所述安装板（3）沿纵向滑动设置，两个所述安装板（3）之间沿其进给方向依次并列固接有吹干筒（4）、刮板（5）、喷淋筒（6）以及吸附筒（7），所述吸附筒（7）的下周壁沿其轴向开设有矩形吸孔（10），所述喷淋筒（6）的下周壁沿其轴向并列设有若干个喷淋嘴（9），所述刮板（5）的下端部与所述工作平台（1）的表面摩擦接触，所述吹干筒（4）的下周壁沿其轴向开设有矩形吹孔。
2.根据权利要求1所述的一种畜牧产品检测用净化工作台，其特征在于：所述矩形吹孔内固接有与其相匹配的矩形吹筒（8），所述矩形吹筒（8）的下端口靠近所述工作平台（1）的上表面。
3.根据权利要求1所述的一种畜牧产品检测用净化工作台，其特征在于：所述刮板（5）沿其进给方向倾斜设置，并通过所述刮板（5）的正面形成导流面。
4.根据权利要求1所述的一种畜牧产品检测用净化工作台，其特征在于：所述工作平台（1）沿每个所述安装板（3）的滑动方向分别开设有矩形滑孔（12），每个所述矩形滑孔（12）的下方并列转动设有丝杠（16），所述丝杠（16）上螺纹连接有驱动板（11），所述驱动板（11）的上端部穿过所述矩形滑孔（12），并与所述安装板（3）的下表面相固接。
5.根据权利要求4所述的一种畜牧产品检测用净化工作台，其特征在于：所述工作平台（1）处于所述矩形滑孔（12）两端的下表面分别固接有座体（17），所述丝杠（16）的两端对应转动安装于所述座体（17）上，且其中一个所述座体（17）上还固接有驱动所述丝杠（16）转动的驱动机（18）。
6.根据权利要求5所述的一种畜牧产品检测用净化工作台，其特征在于：所述驱动板（11）处于进给方向的前端面上还固接有导流罩（22），所述导流罩（22）位于所述丝杠（16）的上方，所述导流罩（22）包括两个倾斜设置的导流板（23），两个导流板（23）的上端部相固接。
7.根据权利要求1所述的一种畜牧产品检测用净化工作台，其特征在于：所述工作平台（1）靠近所述安装板（3）运动始端的位置还插装有盖罩。
8.根据权利要求7所述的一种畜牧产品检测用净化工作台，其特征在于：所述盖罩包括插装于所述工作平台（1）上的竖板（14），所述竖板（14）的上端部水平固接有遮挡板（15）。
9.根据权利要求1所述的一种畜牧产品检测用净化工作台，其特征在于：所述工作平台（1）的下方还固定设有收集箱（2），所述收集箱（2）的上端部开口设置，所述收集箱（2）的开口包覆所述工作平台（1）。
10.根据权利要求9所述的一种畜牧产品检测用净化工作台，其特征在于：所述收集箱（2）的内底面的中心处下凹设置，所述收集箱（2）的下表面的中心处固接有连通其内腔的排出筒（20）。
