Abstract

本实用新型提供的一种眼部整形术后眼罩，包括：辅助固定架、调节板，辅助固定架的表面设置有调节板，眼敷贴放置眼架的表面两侧均有视野预留口，固定连接软胶板的后侧有眼镜耳挂钩杆，眼敷贴放置眼架的内表面中间位置有鼻梁辅助支扣，眼敷贴放置眼架的内表面上侧有眼敷贴固定调节板。本实用新型提供的一种眼部整形术后眼罩具有整体使用TPU环保材料，人性化设计，小巧舒适，柔软亲肤，眼镜架设计即防止下滑又可改善因魔术贴粘头发的困扰，也可改善由于稳定性差造成的视线遮挡，冰敷位置准确，不会有因为重力下滑导致冰敷位置有所改变，避免压迫眼球及长时间冰敷后造成的视力模糊现象，可拆卸眼敷贴设计，可及时更换的优点。

Description

一种眼部整形术后眼罩

技术领域

本实用新型涉及医用辅助工具领域，尤其涉及一种眼部整形术后眼罩。

背景技术

整形美容中，眼部整形较为广泛，因对自身身体损坏相对较小，眼部整容手术包括上下眼睑、眼眉等部位的美容整形，眼部整形在整个颜面部整形手术学科中占有重要地位，对人的容貌起到点睛作用，其中眼部整形术医用恢复也极为重要，一般用医用眼罩冰敷。

但是传统眼罩太大，为PVC材质，舒适度不够，冰箱冷藏后材质会变硬，影响冰敷效果，并且传统冰敷眼罩重量比较大、易下滑、恒温时间较短，背后位魔术贴材质，使用时会有粘头发的烦恼，留有的可视口仍会遮挡视线，敷时间长会出现视力模糊现象，因此，有必要提供一种眼部整形术后眼罩解决上述技术问题。

实用新型内容

本实用新型解决的技术问题是提供一种眼部整形术后眼罩。

为解决上述技术问题，本实用新型提供一种眼部整形术后眼罩，包括：辅助固定架、调节板，所述辅助固定架的表面设置有调节板；

其中，辅助固定架包括眼敷贴放置眼架，所述眼敷贴放置眼架的表面两侧均设置有视野预留口。

所述视野预留口为预留开口，可以在患者使用时，为患者提供视野，不防碍患者的日常生活，所述眼敷贴放置眼架为TPU环保材料，舒适性高。

优选的，所述眼敷贴放置眼架的左右两侧均设置有固定杆，所述固定杆的内部均设置有活动转杆。

所述活动转杆为旋转支撑主杆，发挥旋转轴的作用。

优选的，所述活动转杆的外表面通过活动固定卡扣连接有固定连接软胶板，所述固定连接软胶板的后侧设置有眼镜耳挂钩杆。

所述固定连接软胶板可以围绕活动转杆旋转，方便后续戴带使用。

优选的，所述眼敷贴放置眼架的内表面中间位置设置有鼻梁辅助支扣，所述鼻梁辅助支扣的上侧对应位置设置有眼敷贴辅助卡扣。

所述鼻梁辅助支扣和眼敷贴辅助卡扣相互配合使用，一方面辅助患者戴带时支撑作用，另一方面可以辅助固定眼敷贴不移动，更加稳定。

优选的，所述调节板包括眼敷贴固定调节板，所述眼敷贴放置眼架的内表面上侧设置有眼敷贴固定调节板。

所述眼敷贴固定调节板能够固定夹紧眼敷贴，限制眼敷贴的左右移动，用户使用效果更佳。

优选的，所述眼敷贴固定调节板包括固定软胶隔板，所述固定软胶隔板的表面设置有多处卡扣底座，所述卡扣底座的表面均设置有固定针，所述固定针的表面安装有套帽。

与相关技术相比较，本实用新型提供的一种眼部整形术后眼罩有如下有益效果：

1.本实用新型提供一种眼部整形术后眼罩，整体使用TPU环保材料，人性化设计，小巧舒适，柔软亲肤，眼镜架设计即防止下滑又可改善因魔术贴粘头发的困扰，也可改善由于稳定性差造成的视线遮挡。

2.本实用新型提供一种眼部整形术后眼罩，冰敷位置准确，不会有因为重力下滑导致冰敷位置有所改变，避免压迫眼球及长时间冰敷后造成的视力模糊现象，可拆卸眼敷贴设计，可及时更换。

附图说明

图1为本实用新型提供的一种眼部整形术后眼罩的俯视图；

图2为本实用新型提供的一种眼部整形术后眼罩的一种较佳实施例的结构示意图；

图3为本实用新型提供的一种眼部整形术后眼罩的背面的结构示意图；

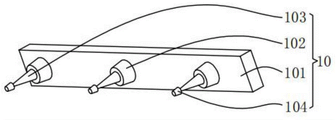

图4为图3所示的眼敷贴固定调节板的结构示意图。

图中标号：1、眼敷贴放置眼架，2、视野预留口，3、固定杆，4、活动转杆，5、活动固定卡扣，6、固定连接软胶板，7、眼镜耳挂钩杆，8、鼻梁辅助支扣，9、眼敷贴辅助卡扣，

10、眼敷贴固定调节板，101、固定软胶隔板，102、卡扣底座， 103、固定针，104、套帽。

具体实施方式

下面结合附图和实施方式对本实用新型作进一步说明。

请结合参阅图1、图2、图3和图4，其中，图1为本实用新型提供一种眼部整形术后眼罩的一种较佳实施例的结构示意图；图2为本实用新型提供的一种眼部整形术后眼罩的一种较佳实施例的结构示意图；图3为本实用新型提供的一种眼部整形术后眼罩的背面的结构示意图；图4为图3所示的眼敷贴固定调节板的结构示意图。一种眼部整形术后眼罩包括：辅助固定架、调节板，辅助固定架的表面设置有调节板；

其中，辅助固定架包括眼敷贴放置眼架，眼敷贴放置眼架的表面两侧均设置有视野预留口，视野预留口为预留开口，可以在患者使用时，为患者提供视野，不防碍患者的日常生活，眼敷贴放置眼架为 TPU环保材料，舒适性高。

眼敷贴放置眼架的左右两侧均设置有固定杆，固定杆的内部均设置有活动转杆，活动转杆为旋转支撑主杆，发挥旋转轴的作用。

活动转杆的外表面通过活动固定卡扣连接有固定连接软胶板，固定连接软胶板的后侧设置有眼镜耳挂钩杆，固定连接软胶板可以围绕活动转杆旋转，方便后续戴带使用。

眼敷贴放置眼架的内表面中间位置设置有鼻梁辅助支扣，鼻梁辅助支扣的上侧对应位置设置有眼敷贴辅助卡扣，鼻梁辅助支扣和眼敷贴辅助卡扣相互配合使用，一方面辅助患者戴带时支撑作用，另一方面可以辅助固定眼敷贴不移动，更加稳定。

调节板包括眼敷贴固定调节板，眼敷贴放置眼架的内表面上侧设置有眼敷贴固定调节板，眼敷贴固定调节板能够固定夹紧眼敷贴，限制眼敷贴的左右移动，用户使用效果更佳。

眼敷贴固定调节板包括固定软胶隔板，固定软胶隔板的表面设置有多处卡扣底座，卡扣底座的表面均设置有固定针，固定针的表面安装有套帽。

本实用新型提供的一种眼部整形术后眼罩的工作原理如下：在使用时，先取下套帽104，再把事先处理好的眼敷贴放置于其表面，根据需要调节好放置位置，通过固定针103穿过固定眼敷贴，再安装套帽104，通过眼敷贴辅助卡扣9与鼻梁辅助支扣8辅助固定眼敷贴，不让眼敷贴下垂或左右移动，影响眼敷体验，调整好位置后，再通过眼镜耳挂钩杆7戴于耳朵上，使用方法同眼镜。

与相关技术相比较，本实用新型提供的一种眼部整形术后眼罩具有如下有益效果：

1.整体使用TPU环保材料，人性化设计，小巧舒适，柔软亲肤，眼镜架设计即防止下滑又可改善因魔术贴粘头发的困扰，也可改善由于稳定性差造成的视线遮挡。

2.冰敷位置准确，不会有因为重力下滑导致冰敷位置有所改变，避免压迫眼球及长时间冰敷后造成的视力模糊现象，可拆卸眼敷贴设计，可及时更换。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

Claims (6)

1.一种眼部整形术后眼罩，其特征在于，包括：辅助固定架、调节板，所述辅助固定架的表面设置有调节板；

其中，辅助固定架包括眼敷贴放置眼架，所述眼敷贴放置眼架的表面两侧均设置有视野预留口。

2.根据权利要求1所述的一种眼部整形术后眼罩，其特征在于，所述眼敷贴放置眼架的左右两侧均设置有固定杆，所述固定杆的内部均设置有活动转杆。

3.根据权利要求2所述的一种眼部整形术后眼罩，其特征在于，所述活动转杆的外表面通过活动固定卡扣连接有固定连接软胶板，所述固定连接软胶板的后侧设置有眼镜耳挂钩杆。

4.根据权利要求1所述的一种眼部整形术后眼罩，其特征在于，所述眼敷贴放置眼架的内表面中间位置设置有鼻梁辅助支扣，所述鼻梁辅助支扣的上侧对应位置设置有眼敷贴辅助卡扣。

5.根据权利要求1所述的一种眼部整形术后眼罩，其特征在于，所述调节板包括眼敷贴固定调节板，所述眼敷贴放置眼架的内表面上侧设置有眼敷贴固定调节板。

6.根据权利要求5所述的一种眼部整形术后眼罩，其特征在于，所述眼敷贴固定调节板包括固定软胶隔板，所述固定软胶隔板的表面设置有多处卡扣底座，所述卡扣底座的表面均设置有固定针，所述固定针的表面安装有套帽。
