Abstract
本实用新型属于阿胶生产技术领域，尤其涉及一种自控式阿胶切块机，包括切割台、传动装置和切块机构，切块机构由固定台、控制器、刀具架、固定刀具、支架、磨平刀具和升降刀具组成。该自控式阿胶切块机，当控制器接收到光电传感器的信号后，会启动升降装置，升降装置在套管的内部向下滑动，带动切割刀将阿胶块切割成条状，切割刀在切割完成一次后，升降装置会上升，带动切割刀复位，同时以相同的时间间隔再次下降进行切割，通过控制器控制升降刀具对阿胶块进行切块，自动化程度高，减少人工操作的部分，增加生产效率，在进行阿胶切块时，被磨平刀具切割下的阿胶废料会风机从进料口吸入，防止被切割下的废料会堆积影响阿胶的切块效果。
Description
技术领域
本实用新型涉及阿胶生产技术领域，具体为一种自控式阿胶切块机。
背景技术
阿胶，中药名，为马科驴属动物驴的皮，经漂泡去毛后熬制而成的胶块，具有补血，滋阴，润肺，止血的功效，主治血虚诸证，出血证，肺阴虚燥咳，热病伤阴，心烦失眠，阴虚风动，手足瘈疭。
阿胶主要是经过漫长的工序加工成一定规格的阿胶块，通常的生产工艺是使用切断设备将片状的鲜阿胶先切成条，然后将胶条旋转90度后再切成小方块形状的阿胶块，现有的阿胶切块机的自动化程度低，需要人工操作，生产效率低下。
实用新型内容
本实用新型的目的在于提供一种自控式阿胶切块机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种自控式阿胶切块机，包括切割台、传动装置和切块机构，所述传动装置固定安装于切割台的顶部正面，所述切块机构固定安装于切割台的顶部背面。
所述切块机构由固定台、控制器、刀具架、固定刀具、支架、磨平刀具和升降刀具组成，所述固定台固定安装于切割台的顶部背面，所述控制器固定安装于固定台的内部顶部，所述刀具架固定安装于固定台的正面，所述固定刀具固定安装于刀具架的底部，所述支架固定连接于固定台的右侧，所述磨平刀具固定安装于支架的底部，所述升降刀具设置于支架的正面。
优选的，所述固定刀具和磨平刀具的刀口均朝向右侧，所述固定刀具和磨平刀具的材质均为不锈钢，当切块模具在传动装置顶部移动时，光电传感器会检测到切块模具，同时向控制器发出信号，控制器接收到信号后，会启动升降刀具升降，将阿胶块切割成条状，当切块模具经过磨平刀具时，磨平刀具会将阿胶块顶部不平整的部位进行切割，使阿较块的形状平整，更加美观，当切块模具经过固定刀具时，固定刀具会将条状的阿胶块切割成块状。
优选的，所述升降刀具由信号接收器、升降装置、弹簧杆、套管和切割刀组成，所述信号接收器固定安装于升降刀具的顶部，所述升降装置固定安装于信号接收器的底部中心，所述弹簧杆固定连接于信号接收器的底部左右两侧，所述套管套接于升降装置的外表面，所述切割刀固定安装于升降装置的底部。
优选的，所述信号接收器与控制器信号连接，所述升降装置的外表面与套管的内部滑动连接，所述弹簧杆的底部与套管固定连接，所述切割刀的刀口方向朝下，当控制器接收到光电传感器的信号后，会向信号接收器发出信号，从而启动升降装置，升降装置在套管的内部向下滑动，带动切割刀将阿胶块切割成条状，切割刀在切割完成一次后，升降装置会上升，带动切割刀复位，同时以相同的时间间隔再次下降进行切割，通过控制器控制升降刀具对阿胶块进行切块，自动化程度高，减少人工操作的部分，增加生产效率。
优选的，所述切割台的顶部右侧固定安装有收集机构，所述切割台的正面固定安装有控制面板，所述切割台的底部固定安装有电源箱，在对阿胶进行切块时，首先将放置在切块模具上，将切块模具放置在传动装置顶部，通过电源箱启动传动装置。
优选的，所述收集机构由收集箱、光电传感器、风机和进料口组成，所述收集箱固定安装于切割台的顶部右侧，所述光电传感器固定安装于收集箱的正面，所述风机固定安装于收集箱的右侧，所述进料口开设于收集箱的左侧顶部。
优选的，所述光电传感器与控制器信号连接，所述风机与电源箱电性连接，在进行阿胶切块时，通过电源箱启动风机，被磨平刀具切割下的阿胶废料会风机从进料口吸入，从而吸入到收集箱内部收集，防止被切割下的废料会堆积影响阿胶的切块效果。
与现有技术相比，本实用新型的有益效果是：
1.该自控式阿胶切块机，当控制器接收到光电传感器的信号后，会向信号接收器发出信号，从而启动升降装置，升降装置在套管的内部向下滑动，带动切割刀将阿胶块切割成条状，切割刀在切割完成一次后，升降装置会上升，带动切割刀复位，同时以相同的时间间隔再次下降进行切割，通过控制器控制升降刀具对阿胶块进行切块，自动化程度高，减少人工操作的部分，增加生产效率。
2.该自控式阿胶切块机，在进行阿胶切块时，通过电源箱启动风机，被磨平刀具切割下的阿胶废料会风机从进料口吸入，从而吸入到收集箱内部收集，防止被切割下的废料会堆积影响阿胶的切块效果。
附图说明
图1为本实用新型的正视图；

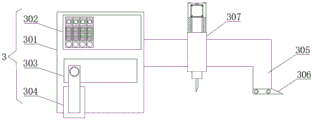

图2为本实用新型的切块机构结构示意图；
图3为本实用新型的升降刀具放大示意图；
图4为本实用新型的收集机构结构示意图。
图中：1切割台、2传动装置、3切块机构、301固定台、302控制器、303刀具架、304固定刀具、305支架、306磨平刀具、307升降刀具、3071信号接收器、3072升降装置、3073弹簧杆、3074套管、3075切割刀、4收集机构、401收集箱、402光电传感器、403风机、404进料口、5控制面板、6电源箱。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种自控式阿胶切块机，包括切割台1、传动装置2和切块机构3，传动装置2固定安装于切割台1的顶部正面，切块机构3固定安装于切割台1的顶部背面，切割台1的顶部右侧固定安装有收集机构4，切割台1的正面固定安装有控制面板5，切割台1的底部固定安装有电源箱6，在控制面板5可以操作传动装置2启动和关闭，传动装置2的顶部设置有切块模具。
切块机构3由固定台301、控制器302、刀具架303、固定刀具304、支架305、磨平刀具306和升降刀具307组成，固定台301固定安装于切割台1的顶部背面，控制器302固定安装于固定台301的内部顶部，刀具架303固定安装于固定台301的正面，固定刀具304固定安装于刀具架303的底部，支架305固定连接于固定台301的右侧，磨平刀具306固定安装于支架305的底部，升降刀具307设置于支架305的正面，固定刀具304和磨平刀具306的刀口均朝向右侧，固定刀具304和磨平刀具306的材质均为不锈钢，升降刀具307由信号接收器3071、升降装置3072、弹簧杆3073、套管3074和切割刀3075组成，信号接收器3071固定安装于升降刀具307的顶部，升降装置3072固定安装于信号接收器3071的底部中心，弹簧杆3073固定连接于信号接收器3071的底部左右两侧，套管3074套接于升降装置3072的外表面，切割刀3075固定安装于升降装置3072的底部，信号接收器3071与控制器302信号连接，升降装置3072的外表面与套管3074的内部滑动连接，弹簧杆3073的底部与套管3074固定连接，切割刀3075的刀口方向朝下，当切块模具在传动装置2顶部移动时，光电传感器402会检测到切块模具，同时向控制器302发出信号，控制器302接收到信号后，会启动升降刀具307升降，将阿胶块切割成条状，当切块模具经过磨平刀具306时，磨平刀具306会将阿胶块顶部不平整的部位进行切割，使阿较块的形状平整，更加美观，当切块模具经过固定刀具304时，固定刀具304会将条状的阿胶块切割成块状，当控制器接302收到光电传感器402的信号后，会向信号接收器3071发出信号，从而启动升降装置3072，升降装置3072在套管3074的内部向下滑动，带动切割刀3075将阿胶块切割成条状，切割刀3075在切割完成一次后，升降装置3072会上升，带动切割刀3075复位，同时以相同的时间间隔再次下降进行切割，且在弹簧杆3073的回复力作用下，切割刀3075也会复位，通过控制器302控制升降刀具307对阿胶块进行切块，自动化程度高，减少人工操作的部分，增加生产效率。
收集机构4由收集箱401、光电传感器402、风机403和进料口404组成，收集箱401固定安装于切割台1的顶部右侧，光电传感器402固定安装于收集箱401的正面，风机403固定安装于收集箱401的右侧，进料口404开设于收集箱401的左侧顶部，光电传感器402与控制器302信号连接，风机403与电源箱6电性连接，在进行阿胶切块时，通过电源箱6启动风机403，被磨平刀具306切割下的阿胶废料会风机403从进料口404吸入，从而吸入到收集箱401内部收集，防止被切割下的废料会堆积影响阿胶的切块效果。
在使用时，在对阿胶进行切块时，首先将放置在切块模具上，将切块模具放置在传动装置2顶部，通过电源箱6启动传动装置2，当切块模具在传动装置2顶部移动时，光电传感器402会检测到切块模具，同时向控制器302发出信号，控制器302接收到信号后，会启动升降刀具307升降，将阿胶块切割成条状，当切块模具经过磨平刀具306时，磨平刀具306会将阿胶块顶部不平整的部位进行切割，当切块模具经过固定刀具304时，固定刀具304会将条状的阿胶块切割成块状。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
Claims (7)
1.一种自控式阿胶切块机，包括切割台(1)、传动装置(2)和切块机构(3)，其特征在于：所述传动装置(2)固定安装于切割台(1)的顶部正面，所述切块机构(3)固定安装于切割台(1)的顶部背面；
所述切块机构(3)由固定台(301)、控制器(302)、刀具架(303)、固定刀具(304)、支架(305)、磨平刀具(306)和升降刀具(307)组成，所述固定台(301)固定安装于切割台(1)的顶部背面，所述控制器(302)固定安装于固定台(301)的内部顶部，所述刀具架(303)固定安装于固定台(301)的正面，所述固定刀具(304)固定安装于刀具架(303)的底部，所述支架(305)固定连接于固定台(301)的右侧，所述磨平刀具(306)固定安装于支架(305)的底部，所述升降刀具(307)设置于支架(305)的正面。
2.根据权利要求1所述的一种自控式阿胶切块机，其特征在于：所述固定刀具(304)和磨平刀具(306)的刀口均朝向右侧，所述固定刀具(304)和磨平刀具(306)的材质均为不锈钢。
3.根据权利要求1所述的一种自控式阿胶切块机，其特征在于：所述升降刀具(307)由信号接收器(3071)、升降装置(3072)、弹簧杆(3073)、套管(3074)和切割刀(3075)组成，所述信号接收器(3071)固定安装于升降刀具(307)的顶部，所述升降装置(3072)固定安装于信号接收器(3071)的底部中心，所述弹簧杆(3073)固定连接于信号接收器(3071)的底部左右两侧，所述套管(3074)套接于升降装置(3072)的外表面，所述切割刀(3075)固定安装于升降装置(3072)的底部。
4.根据权利要求3所述的一种自控式阿胶切块机，其特征在于：所述信号接收器(3071)与控制器(302)信号连接，所述升降装置(3072)的外表面与套管(3074)的内部滑动连接，所述弹簧杆(3073)的底部与套管(3074)固定连接，所述切割刀(3075)的刀口方向朝下。
5.根据权利要求1所述的一种自控式阿胶切块机，其特征在于：所述切割台(1)的顶部右侧固定安装有收集机构(4)，所述切割台(1)的正面固定安装有控制面板(5)，所述切割台(1)的底部固定安装有电源箱(6)。
6.根据权利要求5所述的一种自控式阿胶切块机，其特征在于：所述收集机构(4)由收集箱(401)、光电传感器(402)、风机(403)和进料口(404)组成，所述收集箱(401)固定安装于切割台(1)的顶部右侧，所述光电传感器(402)固定安装于收集箱(401)的正面，所述风机(403)固定安装于收集箱(401)的右侧，所述进料口(404)开设于收集箱(401)的左侧顶部。
7.根据权利要求6所述的一种自控式阿胶切块机，其特征在于：所述光电传感器(402)与控制器(302)信号连接，所述风机(403)与电源箱(6)电性连接。
