Abstract

本实用新型提供一种改进型双平台钻孔机，涉及钻孔机领域。包括支撑脚、底座、操作台、防尘装置，操作台设有两个，对称设置在底座上，操作台上设有固定装置和钻孔装置，固定装置包括吸盘和夹具，防尘装置包括设置在操作台之间的吹气筒、设置在底板两侧的吸尘器、设置在底板下方的集尘箱，操作台上嵌设有背光。本实用新型通过设有吹气筒和吸尘器对废屑进行吸取，能够有效防止废屑积蓄造成钻头受损，盖板在电机停止运作时同时将废屑阻挡在吸尘器内部，有效避免废屑的二次产生，吸盘和夹具的设置，能够对加工件进行稳固的固定，提高了实用性，背光的设置有效提高了钻孔的定位精度。

Description

一种改进型双平台钻孔机

技术领域

本实用新型提供一种改进型双平台钻孔机，涉及钻孔机领域。

背景技术

钻孔机是通过对精密部件进行钻孔，来达到预期效果的机器，随着时代的发展，大多数的钻孔机都设有降尘装置，但是在现有技术下，集尘后容易造成收集的碎屑掉落，导致造成钻孔的精度还有工作过程的失误，造成产品的损坏和机器的损坏；现有技术下，对于加工件的固定不够稳固，导致加工件在钻孔时会产生位移，使加工不标准，降低了钻孔效率。

实用新型内容

为解决上述问题，本实用新型提供一种改进型双平台钻孔机，固定效果好，实用性强，能够有效提高钻孔精度，吸尘、集尘效果好，防止废屑的二次污染。

本实用新型提供一种改进型双平台钻孔机，包括支撑脚、底座、操作台、防尘装置，所述操作台设有两个，所述操作台对称设置在底座上，所述操作台上设有固定装置和钻孔装置，所述固定装置包括吸盘和夹具，所述夹具包括设置于操作台上的挡块，所述挡块设有凹槽，所述凹槽内滑动连接有活动杆，所述活动杆上端螺纹连接有调节螺杆，所述防尘装置包括设置在操作台之间的吹气筒、设置在底板两侧的吸尘器、设置在底板下方的集尘箱，所述吹气筒为中空筒体，所述吹气筒两侧分别与操作台连接成一体，所述吹气筒内设有气泵，所述吸尘器包括保护罩，所述保护罩靠近操作台的一侧上部铰接有盖板，所述盖板内侧通过设有液压杆与保护罩内壁连接，所述保护罩内底部固定连接有电机，所述电机上方固定连接有风扇，所述风扇上方设有滤尘网，所述保护罩底部设有出气管，所述操作台上嵌设有背光。

所述夹具设置在操作台的四个边角处，所述吸盘均匀分布在操作台的中间。

所述凹槽内设有弹簧，所述弹簧一端与活动杆固接，所述弹簧远离活动杆的一端与凹槽远离吸盘的一侧内表面固接，所述活动杆远离挡块的一端设有与调节螺杆匹配的螺纹通孔，所述调节螺杆靠近吸盘的一端设有固定板，所述固定板靠近吸盘的一侧设有硅胶防滑垫，所述调节螺杆远离吸盘的一端设有卡盘。

所述吹气筒侧壁上开有条状镂空，所述气泵连接有气管，所述气管贯穿吹气筒。

所述集尘箱上端设有进气口，所述进气口与出气管连接，所述集尘箱下端设有排水口，所述集水箱内可拆卸设有滤片。

所述背光设置在操作台的四个边角处，所述背光位于吸盘与夹具之间，所述背光为LED贴片灯，所述LED贴片灯发出的光源为蓝光。

所述底座上罩有玻璃透明罩，所述玻璃透明罩与钻孔装置相对的一面设有密封铰接门。

本实用新型的有益效果：

本实用新型提供一种改进型双平台钻孔机，通过设有吹气筒，将钻孔时产生的废屑往吸尘器方向吹起，通过设有吸尘器对废屑进行吸取，防止废屑积蓄造成钻头受损，避免钻孔位置因孔内积攒废屑而产生偏差；通过设有盖板，在电机停止运作时同时将废屑阻挡在吸尘器内部，避免废屑的二次产生；通过吸盘和夹具的设置，能够对加工件进行稳固的固定，提高了实用性；通过设置背光，提高钻孔的定位精度。

附图说明

图1为本实用新型一种改进型双平台钻孔机的整体结构示意图。

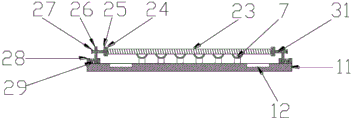

图2为本实用新型一种改进型双平台钻孔机的夹具结构示意图。

图3为本实用新型一种改进型双平台钻孔机的吸尘器结构示意图。

图4为本实用新型一种改进型双平台钻孔机的集尘网结构示意图。

(1、玻璃透明罩，2、钻孔装置，3、吸尘器，4、支撑脚，5、底座，6、夹具，7、吸盘，8、气泵，9、吹气筒，10、条状镂空，11、操作台，12、背光，13、液压杆，14、盖板，15、滤尘网，16、风扇，17、电机，18、出气管，19、进气口，20、集尘箱，21、滤片，22、排水口，23、加工件，24、硅胶防滑垫，25、固定板，26、活动杆，27、卡盘，28、挡块，29、弹簧，30、保护罩，31、调节螺杆)

具体实施方式

下面将结合附图，对本实用新型的优选实施例进行详细的描述。

如图1所示，本实用新型提供一种改进型双平台钻孔机，包括支撑脚4、底座5、操作台11、防尘装置，所述操作台11设有两个，所述操作台11对称设置在底座5上，所述操作台11上设有固定装置和钻孔装置2，所述固定装置包括吸盘7和夹具6，如图2所示，所述夹具6包括设置于操作台11上的挡块28，所述挡块28设有凹槽，所述凹槽内滑动连接有活动杆26，所述活动杆26上端螺纹连接有调节螺杆31，如图1所示，所述防尘装置包括设置在操作台11之间的吹气筒9、设置在底板两侧的吸尘器3、设置在底板下方的集尘箱20，所述吹气筒9为中空筒体，所述吹气筒9两侧分别与操作台11连接成一体，所述吹气筒9内设有气泵8，如图3所示，所述吸尘器3包括保护罩30，所述保护罩30靠近操作台11的一侧上部铰接有盖板14，所述盖板14内侧通过设有液压杆13与保护罩30内壁连接，所述保护罩30内底部固定连接有电机17，所述电机17上方固定连接有风扇16，所述风扇16上方设有滤尘网15，所述保护罩30底部设有出气管18，所述操作台11上嵌设有背光12。

本实用新型中所述夹具6设置在操作台11的四个边角处，所述吸盘7均匀分布在操作台11的中间。

如图2所示，本实用新型中所述凹槽内设有弹簧29，所述弹簧29一端与活动杆26固接，所述弹簧29远离活动杆26的一端与凹槽远离吸盘的一侧内表面固接，所述活动杆26远离挡块28的一端设有与调节螺杆31匹配的螺纹通孔，所述调节螺杆31靠近吸盘7的一端设有固定板25，所述固定板25靠近吸盘7的一侧设有硅胶防滑垫24，所述调节螺杆31远离吸盘7的一端设有卡盘27。

本实用新型中所述吹气筒9侧壁上开有条状镂空10，所述气泵8连接有气管，所述气管贯穿吹气筒9。

如图4所示，本实用新型中所述集尘箱20上端设有进气口19，所述进气口19与出气管18连接，所述集尘箱20下端设有排水口22，所述集水箱内可拆卸设有滤片21。

本实用新型中所述背光12设置在操作台11的四个边角处，所述背光12位于吸盘7与夹具6之间，所述背光12为LED贴片灯，所述LED贴片灯发出的光源为蓝光。

本实用新型中所述底座5上罩有玻璃透明罩1，所述玻璃透明罩1与钻孔装置2相对的一面设有密封铰接门。

工作原理：本实用新型在使用时，将加工件23放置于吸盘7上，通过吸盘7的紧闭吸附，对加工件23进行稳固固定，在钻孔过程中，防止加工件23的晃动，将固定板25固定于加工件23的侧面，转动调节螺杆31可以对固定板25的松紧程度进行调节，通过硅胶防滑垫24可以提高固定板25与加工件23之间的防滑性，有效防止加工件23在钻孔时发生位移，通过弹簧29的弹力，避免夹具6与加工件23之间的硬性接触，使得夹具6既能达到对加工件23的固定效果，又不会对加工件23造成损坏。

钻孔时，吹气筒9和吸尘器3随着钻孔装置2的开启同时开始工作，吹气筒9内部的气泵8通过气管向外吹气，气流通过吹气筒9侧面的条状镂空10均匀地吹向加工件23的表面，将钻孔产生的废屑吹向吸尘器3，防止废屑在孔内和加工件23的表面积蓄，从而避免对钻头的损害和影响钻孔的精度，吸尘器3开始工作时，液压杆13收缩，将盖板14向吸尘器3内部掀起，电机17带动风扇16转动，风扇16转动形成的吸力将废屑进行吸取，大颗粒的废屑被滤尘网15截留，小颗粒的废屑通过出气管18排进集尘箱20，集尘箱20注有水，水漫过滤片21，当钻孔结束后，电机17停止工作的同时液压杆13伸展将盖板14闭合，将废屑截停在吸尘器3的内部，防止废屑再次飞扬至加工件23上，通过排水口22排出集尘箱20中的水，小颗粒废屑被截留在滤片21上，因为含有水分而结团，不会再次飞扬到空气中，造成二次污染。

通过背光12的设置，可以对含有光学基准孔的加工件23进行精准对位，背光12发出的光源仅能穿过光学基准孔，使得光学基准孔内部的成像亮度较高，能够拍摄出高对比度的图片，准确识别光学基准孔的坐标，提高定位精度和钻孔精度。

以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。

Claims (7)

1.一种改进型双平台钻孔机，其特征在于：包括支撑脚(4)、底座(5)、操作台(11)、防尘装置，所述操作台(11)设有两个，所述操作台(11)对称设置在底座(5)上，所述操作台(11)上设有固定装置和钻孔装置(2)，所述固定装置包括吸盘(7)和夹具(6)，所述夹具(6)包括设置于操作台(11)上的挡块(28)，所述挡块(28)设有凹槽，所述凹槽内滑动连接有活动杆(26)，所述活动杆(26)上端螺纹连接有调节螺杆(31)，所述防尘装置包括设置在操作台(11)之间的吹气筒(9)、设置在底板两侧的吸尘器(3)、设置在底板下方的集尘箱(20)，所述吹气筒(9)为中空筒体，所述吹气筒(9)两侧分别与操作台(11)连接成一体，所述吹气筒(9)内设有气泵(8)，所述吸尘器(3)包括保护罩(30)，所述保护罩(30)靠近操作台(11)的一侧上部铰接有盖板(14)，所述盖板(14)内侧通过设有液压杆(13)与保护罩(30)内壁连接，所述保护罩(30)内底部固定连接有电机(17)，所述电机(17)上方固定连接有风扇(16)，所述风扇(16)上方设有滤尘网(15)，所述保护罩(30)底部设有出气管(18)，所述操作台(11)上嵌设有背光(12)。

2.根据权利要求1所述的一种改进型双平台钻孔机，其特征在于：所述夹具(6)设置在操作台(11)的四个边角处，所述吸盘(7)均匀分布在操作台(11)的中间。

3.根据权利要求1所述的一种改进型双平台钻孔机，其特征在于：所述凹槽内设有弹簧(29)，所述弹簧(29)一端与活动杆(26)固接，所述弹簧(29)远离活动杆(26)的一端与凹槽远离吸盘的一侧内表面固接，所述活动杆(26)远离挡块(28)的一端设有与调节螺杆(31)匹配的螺纹通孔，所述调节螺杆(31)靠近吸盘(7)的一端设有固定板(25)，所述固定板(25)靠近吸盘(7)的一侧设有硅胶防滑垫(24)，所述调节螺杆(31)远离吸盘(7)的一端设有卡盘(27)。

4.根据权利要求1所述的一种改进型双平台钻孔机，其特征在于：所述吹气筒(9)侧壁上开有条状镂空(10)，所述气泵(8)连接有气管，所述气管贯穿吹气筒(9)。

5.根据权利要求1所述的一种改进型双平台钻孔机，其特征在于：所述集尘箱(20)上端设有进气口(19)，所述进气口(19)与出气管(18)连接，所述集尘箱(20)下端设有排水口(22)，集水箱内可拆卸设有滤片(21)。

6.根据权利要求1所述的一种改进型双平台钻孔机，其特征在于：所述背光(12)设置在操作台(11)的四个边角处，所述背光(12)位于吸盘(7)与夹具(6)之间，所述背光(12)为LED贴片灯，所述LED贴片灯发出的光源为蓝光。

7.根据权利要求1所述的一种改进型双平台钻孔机，其特征在于：所述底座(5)上罩有玻璃透明罩(1)，所述玻璃透明罩(1)与钻孔装置(2)相对的一面设有密封铰接门。
