本实用新型公开了一种橡胶鞋底，包括设有凸块的鞋底、弹垫及透气软垫，鞋底内部为中空式结构，鞋底内设有形体空腔，透气软垫设置在形体空腔内，透气软垫与形体空腔过盈配合，鞋底的根部设有镶嵌式设有弹垫，弹垫与鞋底为一体式结构，凸块设置在鞋底的底部表面，凸块的底部与鞋底的底部均为同一高度的平面；鞋底的侧面多设计了外部的轮廓，使用者在行走或者是运动时碰到脚趾的几率会下降，可以很好地保护使用者的脚趾，鞋跟的部分加设了垫高的弹垫，有一定的增高作用及增加了鞋底的回弹性，鞋底内部有透气软垫，它的结构为多孔结构，可以增加鞋底的透气性而且有一定的吸音功能。
Description
技术领域
本实用新型涉及鞋底技术领域，具体为一种橡胶鞋底。
背景技术
橡胶鞋底是由橡胶制作的鞋底。橡胶鞋底材料大概可分为天然橡胶或人工合成橡胶。天然橡胶的优点就在于它非常的柔软，弹性极佳，能适和于各种运动。鞋底与鞋帮共同组成鞋子本体，随着各个产品的推陈出新，没种人群对各个鞋底有对应的不同的要求，所以鞋底的设计需要更多的设计。
发明内容
为了克服现有技术方案的不足，本实用新型提供一种橡胶鞋底，能有效的解决背景技术提出的问题。
本实用新型解决其技术问题所采用的技术方案是：
一种橡胶鞋底，包括设有凸块的鞋底、弹垫及透气软垫，所述鞋底内部为中空式结构，所述鞋底内设有形体空腔，所述透气软垫设置在所述形体空腔内，所述透气软垫与所述形体空腔过盈配合，所述鞋底的根部设有镶嵌式设有弹垫，所述弹垫与所述鞋底为一体式结构，所述凸块设置在鞋底的底部表面，所述凸块的底部与所述鞋底的底部均为同一高度的平面。
进一步地阐述，所述凸块及鞋底为一体式结构，所述凸块及鞋底的底部表面均设有防滑纹路。
进一步地阐述，所述凸块的侧面高于所述鞋底侧面的高度范围在5毫米至7毫米之间。
进一步地阐述，所述鞋底的中间部位设有倒圆角。
进一步地阐述，所述弹垫的材料包括聚氯乙烯。
与现有技术相比，本实用新型的有益效果是：
鞋底的侧面多设计了外部的轮廓，使用者在行走或者是运动时碰到脚趾的几率会下降，可以很好地保护使用者的脚趾，鞋跟的部分加设了垫高的弹垫，有一定的增高作用及增加了鞋底的回弹性，鞋底内部有透气软垫，它的结构为多孔结构，可以增加鞋底的透气性而且有一定的吸音功能。
附图说明
图1为鞋底底部主视图；

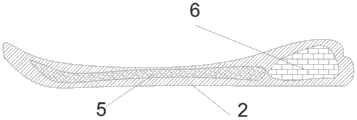

图2为鞋底截面示意图；
图中标号：
1-凸块，2-鞋底，3-防滑纹路，4-倒圆角，5-透气软垫，6-弹垫。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-2所示的一种橡胶鞋底2，包括设有凸块1的鞋底2、弹垫6及透气软垫5，所述鞋底2内部为中空式结构，所述鞋底2内因为其设计的缘故里面留有形体空腔，所述透气软垫5设置在所述形体空腔内其结构是多孔结构可以在使用时候透气散热并且具有一定的吸音性能，先是鞋底2框的注塑接着把透气软垫5组装在里面，再用热熔胶铺满两者平面冷却固定，这个做法防止他们之间互相地窜动，所述透气软垫5与所述形体空腔过盈配合，所述鞋底2的根部设有镶嵌式设有弹垫6，所述弹垫6与所述鞋底2为一体式结构，所述凸块1设置在鞋底2的底部表面，所述凸块1的底部与所述鞋底2的底部均为同一高度的平面，凸块1的用途主要是增加底面与地板的接触面积，稳定脚掌在运动时和地面的接触，增加鞋底的宽度所以。
凸块1及鞋底2为一体式结构，所述凸块1及鞋底2的底部表面均设有防滑纹路3，因为二者都是同一高度所以他们底面的防滑纹路3也是一致的；凸块1的侧面高于所述鞋底2侧面的高度范围在5毫米至7毫米之间，这里侧面的凸块1是圆块型结构而且它的制作材料和鞋底2的材料一致使用橡胶材料；鞋底2的中间部位设有倒圆角4；弹垫6的材料主要是聚氯乙烯，具有回弹性，通常用于鞋底2。
