Abstract

本实用新型公开了水处理技术领域的一种电厂废水处理装置，包括：搅拌筛选箱；两个搅拌装置，两个所述搅拌装置相对称的安装在所述搅拌筛选箱的顶部，所述搅拌装置上的一部分悬置于所述搅拌筛选箱的内腔；两个过滤板，两个所述过滤板相对称的安装在所述搅拌筛选箱的侧面顶部，所述过滤板上的一部分插接在所述搅拌筛选箱的内腔；排水装置，所述排水装置安装在所述搅拌筛选箱的外侧壁底部，所述搅拌装置包括：旋转驱动装置；螺旋提升杆，所述螺旋提升杆安装在所述旋转驱动装置的输出轴上，本实用新型能够对污水中的杂质进行快速的过滤，降低净水装置工作负担，延长净水装置的使用寿命。

Description

一种电厂废水处理装置

技术领域

本实用新型涉及水处理技术领域，具体为一种电厂废水处理装置。

背景技术

火电厂废水，火力发电厂用煤、油、可燃气体等发电过程中产生的废水。主要有冲灰水、除尘水、工业污水、生活污水、酸碱废液、冷凝器冷却水排水等。除尘水和工业污水一般排入灰水系统。酸碱废液主要来自锅炉给水系统，废酸液一般排入中和池后再排出。冷凝器冷却水排水直接排放会造成热污染。对水生生物的繁殖、生长均会产生影响。

水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。

现有的电厂水处理多是通过沉淀对污水中的固体杂质进行沉淀，再将污水泵到净水装置内进行净化处理，但是污水的沉淀耗时极长，并且在对沉淀后的污水进行抽取时由于污水的流动容易带动部分杂质进入到净水装置内，固体杂质容易造成净水装置的损伤，严重影响净水装置的使用寿命。

实用新型内容

本实用新型的目的在于提供一种电厂废水处理装置，以解决上述背景技术中提出的现有的电厂水处理多是通过沉淀对污水中的固体杂质进行沉淀，再将污水泵到净水装置内进行净化处理，但是污水的沉淀耗时极长，并且在对沉淀后的污水进行抽取时由于污水的流动容易带动部分杂质进入到净水装置内，固体杂质容易造成净水装置的损伤，严重影响净水装置的使用寿命的问题。

为实现上述目的，本实用新型提供如下技术方案：一种电厂废水处理装置，包括：

搅拌筛选箱；

两个搅拌装置，两个所述搅拌装置相对称的安装在所述搅拌筛选箱的顶部，所述搅拌装置上的一部分悬置于所述搅拌筛选箱的内腔；

两个过滤板，两个所述过滤板相对称的安装在所述搅拌筛选箱的侧面顶部，所述过滤板上的一部分插接在所述搅拌筛选箱的内腔；

排水装置，所述排水装置安装在所述搅拌筛选箱的外侧壁底部。

优选的，所述搅拌筛选箱包括：

箱体；

两个集水箱，两个所述集水箱相对称的设置在所述箱体的内腔侧壁上；

顶盖，所述顶盖安装在所述箱体的顶部；

进水口，所述进水口开设在所述箱体的侧面顶部。

优选的，所述搅拌装置包括：

旋转驱动装置；

螺旋提升杆，所述螺旋提升杆安装在所述旋转驱动装置的输出轴上。

优选的，所述过滤板包括：

底板；

限位块，所述限位块设置在所述底板的顶部；

多个过滤孔，多个所述过滤孔均匀开设在所述底板的前表面，所述过滤孔贯穿所述底板的后表面。

优选的，所述排水装置包括：

水泵；

第一排水管道，所述第一排水管道安装在所述水泵的进水口上；

第二排水管道，所述第二排水管道的一端安装在所述水泵的出水口上，所述第二排水管道的另一端与净水装置连接。

与现有技术相比，本实用新型的有益效果是：本实用新型能够对污水中的杂质进行快速的过滤，降低净水装置工作负担，延长净水装置的使用寿命，螺旋提升杆通过花键连接或者平键连接安装在旋转驱动装置的输出轴上，螺旋提升杆在顶盖的下端，螺旋提升杆悬置于箱体的内腔，通过旋转驱动装置带动螺旋提升杆旋转，通过螺旋提升杆的旋转对污水进行搅拌，通过螺旋提升杆上的螺旋叶片对污水中的固体杂质进行粉碎，并通过螺旋提升杆上的螺旋叶片带动污水以及粉碎的固体杂质上升，底板贯穿箱体的内侧壁，底板的底部与集水箱的顶部接触，过滤孔的内腔与集水箱的内腔相贯通，通过螺旋提升杆上的螺旋叶片提升的污水以及粉碎的固体洒落到底板上，粉碎的固体被过滤孔过滤，被过滤固体杂质的污水通过过滤孔进入到集水箱的内腔，第一排水管道的另一端安装在箱体的侧壁上，第一排水管道的内腔与集水箱的内腔相贯通，被过滤了固体杂质的污水通过水泵与第一排水管道的配合使用从集水箱的内腔泵出，通过水泵与第一排水管道的配合将被过滤了固体杂质的污水进入到第二排水管道的内腔，通过第二排水管道进入到净水装置内，不需要进行沉淀既能够直接进行作净化处理，并且将固体杂质过滤了出去，降低了固体杂质对净化装置的损伤，提高了净化装置的使用寿命。

附图说明

图1为本实用新型结构示意图；

图2为本实用新型搅拌筛选箱结构示意图；

图3为本实用新型搅拌装置结构示意图；

图4为本实用新型过滤板结构示意图；

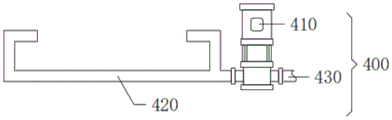

图5为本实用新型排水装置结构示意图。

图中：100搅拌筛选箱、110箱体、120集水箱、130顶盖、140进水口、200搅拌装置、210旋转驱动装置、220螺旋提升杆、300过滤板、310底板、320限位块、330过滤孔、400排水装置、410水泵、420第一排水管道、430第二排水管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供一种电厂废水处理装置，能够对污水中的杂质进行快速的过滤，降低净水装置工作负担，延长净水装置的使用寿命，请参阅图1，包括：搅拌筛选箱100、搅拌装置200、过滤板300和排水装置400；

请参阅图1-2，搅拌筛选箱100包括：

箱体110；

两个集水箱120相对称的设置在箱体110的内腔侧壁上，集水箱120与箱体110为一体化加工而成；

顶盖130通过螺栓安装在箱体110的顶部；

进水口140开设在箱体110的侧面顶部，进水口140通过管道与污水泵连接，污水通过进水口140进入到箱体110的内腔；

请参阅图1-3，两个搅拌装置200相对称的安装在搅拌筛选箱100的顶部，搅拌装置200上的一部分悬置于搅拌筛选箱100的内腔，搅拌装置200包括：

旋转驱动装置210为电机，两个旋转驱动装置210通过螺栓相对称的安装在顶盖130的顶部，旋转驱动装置210上的输出轴贯穿顶盖130的底部；

螺旋提升杆220通过花键连接或者平键连接安装在旋转驱动装置210的输出轴上，螺旋提升杆220在顶盖130的下端，螺旋提升杆220悬置于箱体110的内腔，通过旋转驱动装置210带动螺旋提升杆220旋转，通过螺旋提升杆220的旋转对污水进行搅拌，通过螺旋提升杆220上的螺旋叶片对污水中的固体杂质进行粉碎，并通过螺旋提升杆220上的螺旋叶片带动污水以及粉碎的固体杂质上升；

请参阅图1-3，两个过滤板300相对称的安装在搅拌筛选箱100的侧面顶部，过滤板300上的一部分插接在搅拌筛选箱100的内腔，过滤板300包括：

底板310贯穿箱体110的内侧壁，底板310的底部与集水箱120的顶部接触；

限位块320设置在底板310的顶部，限位块320与底板310为一体化加工而成，限位块320为弧形，限位块320与箱体110的外壁相贴合，限位块320通过螺栓固定在箱体110的外壁上，底板310通过限位块320固定在箱体110上；

多个过滤孔330均匀开设在底板310的前表面，过滤孔330贯穿底板310的后表面，过滤孔330的内腔与集水箱120的内腔相贯通，通过螺旋提升杆220上的螺旋叶片提升的污水以及粉碎的固体洒落到底板310上，粉碎的固体被过滤孔330过滤，被过滤固体杂质的污水通过过滤孔330进入到集水箱120的内腔，在不需使用时可以将限位块320从箱体110上取下，通过限位块320将底板310从箱体110的内腔抽出，对底板310进行清洗；

请参阅图1-5，排水装置400安装在搅拌筛选箱100的外侧壁底部，排水装置400包括：

水泵410；

第一排水管道320的一端安装在水泵410的进水口上，第一排水管道320的另一端安装在箱体110的侧壁上，第一排水管道320的内腔与集水箱120的内腔相贯通，被过滤了固体杂质的污水通过水泵410与第一排水管道320的配合使用从集水箱120的内腔泵出；

第二排水管道430的一端安装在水泵410的出水口上，第二排水管道430的另一端与净水装置连接，通过水泵410与第一排水管道320的配合将被过滤了固体杂质的污水进入到第二排水管道430的内腔，通过第二排水管道430进入到净水装置内，不需要进行沉淀既能够直接进行作净化处理，并且将固体杂质过滤了出去，降低了固体杂质对净化装置的损伤，提高了净化装置的使用寿命。

虽然在上文中已经参考实施例对本实用新型进行了描述，然而在不脱离本实用新型的范围的情况下，可以对其进行各种改进并且可以用等效物替换其中的部件。尤其是，只要不存在结构冲突，本实用新型所披露的实施例中的各项特征均可通过任意方式相互结合起来使用，在本说明书中未对这些组合的情况进行穷举性的描述仅仅是出于省略篇幅和节约资源的考虑。因此，本实用新型并不局限于文中公开的特定实施例，而是包括落入权利要求的范围内的所有技术方案。

Claims (5)

1.一种电厂废水处理装置，其特征在于：包括：

搅拌筛选箱(100)；

两个搅拌装置(200)，两个所述搅拌装置(200)相对称的安装在所述搅拌筛选箱(100)的顶部，所述搅拌装置(200)上的一部分悬置于所述搅拌筛选箱(100)的内腔；

两个过滤板(300)，两个所述过滤板(300)相对称的安装在所述搅拌筛选箱(100)的侧面顶部，所述过滤板(300)上的一部分插接在所述搅拌筛选箱(100)的内腔；

排水装置(400)，所述排水装置(400)安装在所述搅拌筛选箱(100)的外侧壁底部。

2.根据权利要求1所述的一种电厂废水处理装置，其特征在于：所述搅拌筛选箱(100)包括：

箱体(110)；

两个集水箱(120)，两个所述集水箱(120)相对称的设置在所述箱体(110)的内腔侧壁上；

顶盖(130)，所述顶盖(130)安装在所述箱体(110)的顶部；

进水口(140)，所述进水口(140)开设在所述箱体(110)的侧面顶部。

3.根据权利要求1所述的一种电厂废水处理装置，其特征在于：所述搅拌装置(200)包括：

旋转驱动装置(210)；

螺旋提升杆(220)，所述螺旋提升杆(220)安装在所述旋转驱动装置(210)的输出轴上。

4.根据权利要求1所述的一种电厂废水处理装置，其特征在于：所述过滤板(300)包括：

底板(310)；

限位块(320)，所述限位块(320)设置在所述底板(310)的顶部；

多个过滤孔(330)，多个所述过滤孔(330)均匀开设在所述底板(310)的前表面，所述过滤孔(330)贯穿所述底板(310)的后表面。

5.根据权利要求1所述的一种电厂废水处理装置，其特征在于：所述排水装置(400)包括：

水泵(410)；

第一排水管道(420)，所述第一排水管道(320)安装在所述水泵(410)的进水口上；

第二排水管道(430)，所述第二排水管道(430)的一端安装在所述水泵(410)的出水口上，所述第二排水管道(430)的另一端与净水装置连接。
