Abstract

本申请提出一种一种建筑施工用可调节抛光设备，由于丝杆螺母机构的螺母滑块通过L型固定杆与连接框相连接，在第一电机带动丝杆旋转后，螺母滑块向左或右的方向水平移动；与此同时，通过旋接螺纹杆，使两夹持板往相对的方向移动而对建筑材料进行夹持，并被丝杆螺母机构所带动而在抛光盘之下左右移动，使得抛光盘能有效地对建筑材料的表面进行全面抛光。

Description

一种建筑施工用可调节抛光设备

技术领域

本申请涉及建筑施工领域，尤其涉及一种建筑施工用可调节抛光设备。

背景技术

建筑施工是指工程建设实施阶段的生产活动，是各类建筑物的建造过程，也可以说是把设计图纸上的各种线条，在指定的地点，变成实物的过程。它包括基础工程施工、主体结构施工、屋面工程施工、装饰工程施工等。

随着社会发展的越来越快，对建材的使用程度和要求也越来越高，抛光、切割及打磨工艺是建材加工常用的工序，尤其是在对建材打磨的过程中，现有的打磨装置结构复杂，打磨效率低，自动化程度低，无法有效提高打磨的效率，并且人工劳动强度大。

当前公布的中国专利授权公告号为CN206869605U的一种建筑木板表面打磨抛光设备，实现对建筑木板进行打磨，但是其在打磨过程中由于所述抛光设备的打磨辊只能上下进行移动，无法很好地对材料进行打磨。

实用新型内容

本申请实施例所要解决的技术问题在于提供一种建筑施工用可调节抛光设备，用于实现对建筑材料表面进行全面的自动打磨。

为了实现上述目的，本申请实施方式采用如下技术方案：

本申请实施例提供了一种建筑施工用可调节抛光设备，包括：

机架，所述机架为一方形框架；

升降机构，设置于所述机架上部的内侧壁之上；

抛光机构，与所述升降机构所连接，通过升降机构实现上升和下降，包括转动装置，与所述转动装置相连接的，且能随所述转动装置的转动而旋转的抛光盘；

夹持机构，位于所述抛光盘的正下方，包括位于机架内部中心位置的、由四个立面组成的连接框，贯穿所述连接框左右两侧立面的内螺纹套，两分别旋入所述内螺纹套并伸入连接框内的螺纹杆，设置于所述螺纹杆伸入连接框内一端的夹持板，同时贯穿连接框和所述夹持板的限位杆；

平移机构，包括设置于机架内底壁上的、位于所述连接框至少其中一侧的丝杆螺母机构；所述丝杆螺母机构包括水平设置的、一端连接机架内侧壁的丝杆，旋接所述丝杆的螺母滑块，用于限制所述螺母滑块转动的第一滑槽；还包括一用于连接所述连接框和螺母滑块的L型固定杆，设置于所述丝杆另一端的第一电机；第一滑槽的上端面开设有用于供所述L型固定杆行进的第一长缺口。

在本实施方式中，由于丝杆螺母机构的螺母滑块通过L型固定杆与连接框相连接，在第一电机带动丝杆旋转后，螺母滑块向左或右的方向水平移动；与此同时，通过旋接螺纹杆，使两夹持板往相对的方向移动而对建筑材料进行夹持，并被丝杆螺母机构所带动而在抛光盘之下左右移动，使得抛光盘能有效地对建筑材料的表面进行全面抛光。

在一种实施方式中，在所述机架的下方设置一底板，底板和机架之间通过支撑腿所支撑；在所述夹持机构的正下方还包括一导流槽，所述底板的中心处设置一储尘箱，所述导流槽和储尘箱之间通过排尘管相连通。

可以理解的，连接框由于采用顶、底两侧的无端面设计，建筑材料被抛光盘所抛光后产生的粉尘直接落入导流槽之内，通过排尘管排出到储尘箱之内。

在一种实施方式中，所述升降机构包括一接近所述机架内顶壁的、悬置于机架内部的连接板，设置于所述连接板每一侧的齿轮，设置于所述框架上部内侧壁上的、且与所述齿轮相啮合的齿条，设置于连接板上或下端面处的、分别用于驱动各齿轮第二电机。

在一种实施方式中，所述第二电机通过皮带与所述齿轮的连接轴进行连接，所述第二电机为刹车电机。

可以理解的，通过第二电机驱动齿轮转动，从而实现连接板的升降。

在一种实施方式中，所述转动装置包括设置于所述连接板中心处的、其底端连接所述抛光盘以带动其旋转的转动轴，设置在所述转动轴一侧的第三电机，设置在所述转动轴中部的从动齿轮，连接于所述第三电机轴杆末端的、且与所述从动齿轮相啮合的主动齿轮。

在一种实施方式中，所述转动轴相对于所述电机的另一侧设置有限位轴，所述限位轴的末端设置有与所述从动齿轮相啮合的限位齿轮。

可以理解的，当第三电机旋转时，主动齿轮带动从动齿轮及转动轴所转动，进而使得抛光盘得以旋转以进行抛光，同时限制齿轮也能够对从动齿轮奇到限位作用，避免第三电机在高速运行时转动轴的水平摆动幅度过大而影响抛光效果。

在一种实施方式中，所述平移机构还包括设置在相对于所述丝杆螺母机构的另一侧的、水平地固定于所述机架底壁的第二滑槽，水平设置与所述第二滑槽之内的光滑杆，被所述光滑杆所贯穿的、置于第二滑槽之内的普通滑块；所述第二滑槽的上端面设置一第二长缺口，且所述普通滑块与所述连接框之间通过L型连接杆所连接。

可以理解的，普通滑块可以在第二滑槽的限制下水平移动，在连接框进行平移时，通过L型连接杆与普通滑块的固定，使得连接框在抛光时的平移运动更为平稳。

在一种实施方式中，所述储尘箱前侧通过合页连接有箱门。

可以理解的，通过设置箱门，可以方便使用者对该抛光设备存储粉尘和粉尘的处理。

在一种实施方式中，所述螺纹杆的另一端设置有旋转盘。

可以理解的，通过在螺纹杆的另一端设置旋转盘，便于使用者更省力地对建筑材料进行夹紧。

在一种实施方式中，所述抛光机构还包括一用于盖住所述主动齿轮、从动齿轮和限制齿轮的连接罩，且所述连接罩被转动轴所贯穿。

可以理解，通过设置连接罩覆盖主动齿轮、从动齿轮和限制齿轮，能有效地保护所述转动装置的运转。

附图说明

为了更清楚地说明本申请的技术方案,下面将对实施方式中所需要使用的附图作简单地介绍。

图1为本申请实施例提供的一种建筑施工用可调节抛光设备主视图的结构示意图；

图2为本申请实施例提供的一种建筑施工用可调节抛光设备的剖视图结构示意图

图3为本申请实施例提供的一种建筑施工用可调节抛光设备中连接框俯视图的结构示意图。

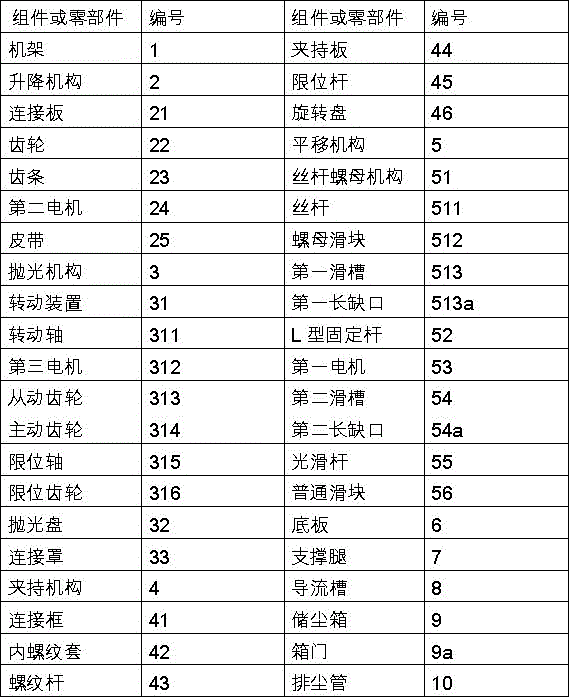

为了帮助理解本申请，在此提供在附图中找到的组件和/或零部件对应的编号如下表：

应该理解的是，附图不一定是按比例绘制的。显而易见地,上述附图仅仅是本申请的一些实施方式,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以如这些附图获得其他的附图。

具体实施方式

下面将结合附图，对本发明实施例中的技术方案进行清楚、完整地描述，

需要说明，若本发明实施例中有涉及方向性指示（诸如上、下、左、右、前、后、顶、底、内、外、垂向、横向、纵向，逆时针、顺时针、周向、径向、轴向……），则该方向性指示仅用于解释在某一特定姿态下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。

另外，若本申请实施例中有涉及“第一”或者“第二”等的描述，则该“第一”或者“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。

请一并参阅图1至图3，本申请的一个实施例提供的一种建筑施工用可调节抛光设备，包括：

机架1，机架1为一方形框架；

升降机构2，设置于机架1上部的内侧壁之上；

抛光机构3，与升降机构2所连接，通过升降机构2实现上升和下降，包括转动装置31，与转动装置31相连接的，且能随转动装置31的转动而旋转的抛光盘32；

夹持机构4，位于抛光盘32的正下方，包括位于机架1内部中心位置的、由四个立面组成的连接框41，贯穿连接框41左右两侧立面的内螺纹套42，两分别旋入内螺纹套42并伸入连接框41内的螺纹杆43，设置于螺纹杆43伸入连接框41内一端的夹持板44，同时贯穿连接框41和夹持板44的限位杆45；

平移机构5，包括设置于机架1内底壁上的、位于连接框41至少其中一侧的丝杆螺母机构51；丝杆螺母机构51包括水平设置的、一端连接机架1内侧壁的丝杆511，旋接丝杆511的螺母滑块512，用于限制螺母滑块512转动的第一滑槽513；还包括一用于连接连接框41和螺母滑块512的L型固定杆52，设置于丝杆511另一端的第一电机53；第一滑槽513的上端面开设有用于供L型固定杆52行进的第一长缺口513a。

在本实施例中，由于丝杆螺母机构51的螺母滑块512通过L型固定杆52与连接框41相连接，在第一电机53带动丝杆511旋转后，螺母滑块512向左或右的方向水平移动；与此同时，通过旋接螺纹杆43，使两夹持板44往相对的方向移动而对建筑材料进行夹持，并被丝杆螺母机构51所带动而在抛光盘32之下左右移动，使得抛光盘32能有效地对建筑材料的表面进行全面抛光。

进一步地,请一并参阅图1至图3 ,作为一种可选实施例，在机架1的下方设置一底板6，底板6和机架1之间通过支撑腿7所支撑；在夹持机构4的正下方还包括一导流槽8，底板6的中心处设置一储尘箱9，导流槽8和储尘箱9之间通过排尘管10相连通。连接框41由于采用顶、底两侧的无端面设计，建筑材料被抛光盘32所抛光后产生的粉尘直接落入导流槽8之内，通过排尘管10排出到储尘箱9之内。

进一步地,请一并参阅图1至图3 ,作为一种可选实施例，升降机构2包括一接近机架1内顶壁的、悬置于机架1内部的连接板21，设置于连接板21每一侧的齿轮22，设置于框架上部内侧壁上的、且与齿轮22相啮合的齿条23，设置于连接板21上或下端面处的、分别用于驱动各齿轮22第二电机24。第二电机24通过皮带25与齿轮22的连接轴进行连接，第二电机24为刹车电机。通过第二电机24驱动齿轮22转动，从而实现连接板21的升降。

进一步地,请一并参阅图1至图3 ,作为一种可选实施例，转动装置31包括设置于连接板21中心处的、其底端连接抛光盘32以带动其旋转的转动轴311，设置在转动轴311一侧的第三电机312，设置在转动轴311中部的从动齿轮313，连接于第三电机312轴杆末端的、且与从动齿轮313相啮合的主动齿轮314。转动轴311相对于电机的另一侧设置有限位轴315，限位轴315的末端设置有与从动齿轮313相啮合的限位齿轮316。当第三电机312旋转时，主动齿轮314带动从动齿轮313及转动轴311所转动，进而使得抛光盘32得以旋转以进行抛光，同时限制齿轮22也能够对从动齿轮313奇到限位作用，避免第三电机312在高速运行时转动轴311的水平摆动幅度过大而影响抛光效果。

进一步地,请一并参阅图1至图3 ,作为一种可选实施例，平移机构5还包括设置在相对于丝杆螺母机构51的另一侧的、水平地固定于机架1底壁的第二滑槽54，水平设置与第二滑槽54之内的光滑杆55，被光滑杆55所贯穿的、置于第二滑槽54之内的普通滑块56；第二滑槽54的上端面设置一第二长缺口54a，且普通滑块56与连接框41之间通过L型连接杆所连接。普通滑块56可以在第二滑槽54的限制下水平移动，在连接框41进行平移时，通过L型连接杆与普通滑块56的固定，使得连接框41在抛光时的平移运动更为平稳。

进一步地,请一并参阅图1至图3 ,作为一种可选实施例，储尘箱9前侧通过合页连接有箱门9a。通过设置箱门9a，可以方便使用者对该抛光设备存储粉尘和粉尘的处理。螺纹杆43的另一端设置有旋转盘46。通过在螺纹杆43的另一端设置旋转盘46，便于使用者更省力地对建筑材料进行夹紧。抛光机构3还包括一用于盖住主动齿轮314、从动齿轮313和限制齿轮22的连接罩33，且连接罩33被转动轴311所贯穿。通过设置连接罩33覆盖主动齿轮314、从动齿轮313和限制齿轮22，能有效地保护转动装置31的运转。

以上对本申请实施例进行了详细介绍,本文中应用了具体个例对本申请的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本申请的方法及其核心思想；同时,对于本领域的一般技术人员，依据本申请的思想,在具体实施方式及应用范围上均会有改变之处,综上所述,本说明书内容不应理解为对本申请的限制。

Claims (10)

1.一种建筑施工用可调节抛光设备，其特征在于，包括：

机架，所述机架为一方形框架；

升降机构，设置于所述机架上部的内侧壁之上；

抛光机构，与所述升降机构所连接，通过升降机构实现上升和下降，包括转动装置，与所述转动装置相连接的，且能随所述转动装置的转动而旋转的抛光盘；

夹持机构，位于所述抛光盘的正下方，包括位于机架内部中心位置的、由四个立面组成的连接框，贯穿所述连接框左右两侧立面的内螺纹套，两分别旋入所述内螺纹套并伸入连接框内的螺纹杆，设置于所述螺纹杆伸入连接框内一端的夹持板，同时贯穿连接框和所述夹持板的限位杆；

平移机构，包括设置于机架内底壁上的、位于所述连接框至少其中一侧的丝杆螺母机构；所述丝杆螺母机构包括水平设置的、一端连接机架内侧壁的丝杆，旋接所述丝杆的螺母滑块，用于限制所述螺母滑块转动的第一滑槽；还包括一用于连接所述连接框和螺母滑块的L型固定杆，设置于所述丝杆另一端的第一电机；第一滑槽的上端面开设有用于供所述L型固定杆行进的第一长缺口。

2.如权利要求1所述建筑施工用可调节抛光设备，其特征在于，在所述机架的下方设置一底板，底板和机架之间通过支撑腿所支撑；在所述夹持机构的正下方还包括一导流槽，所述底板的中心处设置一储尘箱，所述导流槽和储尘箱之间通过排尘管相连通。

3.如权利要求1或2所述建筑施工用可调节抛光设备，其特征在于，所述升降机构包括一接近所述机架内顶壁的、悬置于机架内部的连接板，设置于所述连接板每一侧的齿轮，设置于所述框架上部内侧壁上的、且与所述齿轮相啮合的齿条，设置于连接板上或下端面处的、分别用于驱动各齿轮第二电机。

4.如权利要求3所述建筑施工用可调节抛光设备，其特征在于，所述第二电机通过皮带与所述齿轮的连接轴进行连接，所述第二电机为刹车电机。

5.如权利要求3所述建筑施工用可调节抛光设备，其特征在于，所述转动装置包括设置于所述连接板中心处的、其底端连接所述抛光盘以带动其旋转的转动轴，设置在所述转动轴一侧的第三电机，设置在所述转动轴中部的从动齿轮，连接于所述第三电机轴杆末端的、且与所述从动齿轮相啮合的主动齿轮。

6.如权利要求5 所述建筑施工用可调节抛光设备，其特征在于，所述转动轴相对于所述电机的另一侧设置有限位轴，所述限位轴的末端设置有与所述从动齿轮相啮合的限位齿轮，所述转动装置还包括一用于盖住所述主动齿轮、从动齿轮和限制齿轮的连接罩，且所述连接罩被转动轴所贯穿。

7.如权利要求1所述建筑施工用可调节抛光设备，其特征在于，所述平移机构还包括设置在相对于所述丝杆螺母机构的另一侧的、水平地固定于所述机架底壁的第二滑槽，水平设置与所述第二滑槽之内的光滑杆，被所述光滑杆所贯穿的、置于第二滑槽之内的普通滑块；所述第二滑槽的上端面设置一第二长缺口，且所述普通滑块与所述连接框之间通过L型连接杆所连接。

8.如权利要求2所述建筑施工用可调节抛光设备，其特征在于，所述储尘箱前侧通过合页连接有箱门。

9.如权利要求1所述建筑施工用可调节抛光设备，其特征在于，所述螺纹杆的另一端设置有旋转盘。

10.如权利要求5或6所述建筑施工用可调节抛光设备，其特征在于，所述抛光机构还包括一用于盖住所述主动齿轮、从动齿轮和限制齿轮的连接罩，且所述连接罩被转动轴所贯穿。
