Abstract

本实用新型属于广告牌领域，具体的说是一种具有快速安装结构易更换的广告牌，包括底座；所述底座内部转动安装有推动块；所述底座内部固接有连接条；所述连接条顶部铰接有橡胶固定条；所述连接条顶部铰接有橡胶挡块；所述底座内部滑接有移动条；进而可以对广告牌进行快速安装锁定，提供了广告牌安装的速度，节约了时间成本，通过推动块转动推动移动条移动，移动条移动带动橡胶固定条与橡胶挡块转动的结构设计,实现对广告牌快速安装的功能，解决了现有的广告牌安装步骤繁琐，无法做到快速安装的问题。

Description

一种具有快速安装结构易更换的广告牌

技术领域

本实用新型涉及广告牌领域，具体是一种具有快速安装结构易更换的广告牌。

背景技术

广告牌泛指一切传递广告信息的媒体介质，广告招牌的画面可以手工绘制、或电脑制作或在纸上印刷的方式制作。招牌涉及范围广，在户外进行广告展示时，常常会使用到广告牌。

现有技术中，广告牌在其安装过程中，安装步骤较为繁琐无法做到快速安装，因此，针对上述问题提出一种具有快速安装结构易更换的广告牌。

实用新型内容

为了弥补现有技术的不足，解决广告牌在安装时速度慢的问题，本实用新型提出一种具有快速安装结构易更换的广告牌。

本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种具有快速安装结构易更换的广告牌，包括底座；所述底座内部转动安装有推动块；所述底座内部固接有连接条；所述连接条顶部铰接有橡胶固定条；所述连接条顶部固接有橡胶挡块；所述底座内部滑接有移动条；进而可以对广告牌进行快速安装锁定，提供了广告牌安装的速度，节约了时间成本。

优选的，所述移动条一侧固接有弹簧；所述移动条侧面与推动块侧面位置对应；所述橡胶固定条底部与移动条顶部铰接；在广告牌的安装过程中可对其进行锁定。

优选的，所述底座顶部固接有支撑柱；所述支撑柱顶端固接有一号安放板；所述一号安放板顶部固接有挡板；保证广告牌的稳定性。

优选的，所述挡板顶部固接有二号安放板；所述二号安放板内部转动安装有齿轮；二号安放板可以对广告进行安装更换。

优选的，所述二号安放板内侧壁滑接有左齿板；所述左齿板正面固接有一号夹器；所述二号安放板内侧壁滑接有右齿板；所述右齿板背面固接有二号夹器；可以对广告纸进行快速捋平，同时一号夹器和二号夹器的设置也方便了使用者对其广告纸进行更换。

优选的，所述左齿板和右齿板内表面均与齿轮内表面相啮合；所述二号安放板顶部固接有调节块；所述底座顶部固接有扭动块；扭动块的设置是对推动块进行转动，方便了使用者对该装置的调节。

本实用新型的有益之处在于：

1.本实用新型通过推动块转动推动移动条移动，移动条移动带动橡胶固定条转动的结构设计,实现了对广告牌快速安装的功能，解决了现有的广告牌安装步骤繁琐，无法做到快速安装的问题；

2.本实用新型通过齿轮转动带动左齿板和右齿板移动的结构设计,实现了对广告纸快速捋平和方便更换的功能，解决了现有的广告牌在对广告纸进行更换是步骤较为繁琐的问题，提高了该装置的适应性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

图1为实施例一的立体结构示意图；

图2为实施例一的齿轮、左齿板和右齿板结构示意图；

图3为实施例一的推动块与移动条结构示意图；

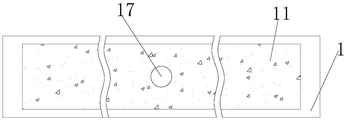

图4为实施例一的二号安放板结构示意图；

图5为实施例二的夹块结构示意图。

图中：1、底座；2、推动块；3、连接条；4、橡胶固定条；5、橡胶挡块；6、移动条；7、弹簧；8、支撑柱；9、一号安放板；10、挡板；11、二号安放板；12、齿轮；13、左齿板；14、一号夹器；15、右齿板；16、二号夹器；17、调节块；18、扭动块；19、夹块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

实施例一

请参阅图1-4所示，一种具有快速安装结构易更换的广告牌，包括底座1；所述底座1内部转动安装有推动块2；所述底座1内部固接有连接条3；所述连接条3顶部铰接有橡胶固定条4；所述连接条3顶部固接有橡胶挡块5；所述底座1内部滑接有移动条6；工作时，通过推动块2转动带动两个移动条6移动，移动条6移动带动橡胶固定条4和橡胶挡块5转动，橡胶固定条4和橡胶挡块5转动对支撑柱8进行锁定，进而可以对广告牌进行快速安装锁定，提供了广告牌安装的速度，节约了时间成本。

所述移动条6一侧固接有弹簧7；所述移动条6侧面与推动块2侧面位置对应；所述橡胶固定条4与移动条6顶部铰接；工作时，需要对广告牌进行拆卸，弹簧7会通过自身弹力对移动条6进行推移，橡胶固定条4和橡胶挡块5与移动条6是铰接移动条6移动会带动橡胶固定条4和橡胶挡块5转动，在广告牌的安装过程中可对其进行锁定。

所述底座1顶部固接有支撑柱8；所述支撑柱8顶端固接有一号安放板9；所述一号安放板9顶部固接有挡板10；工作时，两个支撑柱8对广告牌主体进行支撑，保证广告牌的稳定性。

所述挡板10顶部固接有二号安放板11；所述二号安放板11内部转动安装有齿轮12；工作时，二号安放板11可以对广告进行安装更换。

所述二号安放板11内侧壁滑接有左齿板13；所述左齿板13正面固接有一号夹器14；所述二号安放板11内侧壁滑接有右齿板15；所述右齿板15背面固接有二号夹器16；工作时，齿轮12转动带动左齿板13和右齿板15移动，左齿板13和右齿板15移动带动一号夹器14和二号夹器16移动，一号夹器14和二号夹器16移动带动广告纸进行快速撑平，可以对广告纸进行快速捋平，同时一号夹器14和二号夹器16的设置也方便了使用者对其广告纸进行更换。

所述左齿板13和右齿板15内表面均与齿轮12内表面相啮合；所述二号安放板11顶部固接有调节块17；所述底座1顶部固接有扭动块18；工作时，通过调节块17对齿轮12进行转动，在由齿轮12带动左齿板13和右齿板15移动，扭动块18的设置是对推动块2进行转动，方便了使用者对该装置的调节。

实施例二

请参阅图5所示，对比实施例一，作为本实用新型的另一种实施方式，所述一号安放板9顶部滑动连接有夹块19；工作时，两个夹块19可以对广告纸进行夹持固定，同时也可以根据广告纸的尺寸进行调节。

工作原理，通过推动块2转动带动两个移动条6移动，移动条6移动带动橡胶固定条4转动，橡胶固定条4转动对支撑柱8进行锁定，进而可以对广告牌进行快速安装锁定，需要对广告牌进行拆卸，弹簧7会通过自身弹力对移动条6进行推移，橡胶固定条4与移动条6是铰接移动条6移动会带动橡胶固定条4转动，同时两个支撑柱8对广告牌主体进行支撑，齿轮12转动带动左齿板13和右齿板15移动，左齿板13和右齿板15移动带动一号夹器14和二号夹器16移动，一号夹器14和二号夹器16移动带动广告纸进行快速撑平，调节块17是对齿轮12进行转动，在由齿轮12带动左齿板13和右齿板15移动，扭动块18的设置是对推动块2进行转动。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。

Claims (6)

1.一种具有快速安装结构易更换的广告牌，其特征在于：包括底座(1)；所述底座(1)内部转动安装有推动块(2)；所述底座(1)内部固接有连接条(3)；所述连接条(3)顶部铰接有橡胶固定条(4)；所述连接条(3)顶部固接有橡胶挡块(5)；所述底座(1)内部滑接有移动条(6)。

2.根据权利要求1所述的一种具有快速安装结构易更换的广告牌，其特征在于：所述移动条(6)一侧固接有弹簧(7)；所述移动条(6)侧面与推动块(2)侧面位置对应；所述橡胶固定条(4)底部与移动条(6)顶部铰接。

3.根据权利要求2所述的一种具有快速安装结构易更换的广告牌，其特征在于：所述底座(1)顶部固接有支撑柱(8)；所述支撑柱(8)顶端固接有一号安放板(9)；所述一号安放板(9)顶部固接有挡板(10)。

4.根据权利要求3所述的一种具有快速安装结构易更换的广告牌，其特征在于：所述挡板(10)顶部固接有二号安放板(11)；所述二号安放板(11)内部转动安装有齿轮(12)。

5.根据权利要求4所述的一种具有快速安装结构易更换的广告牌，其特征在于：所述二号安放板(11)内侧壁滑接有左齿板(13)；所述左齿板(13)正面固接有一号夹器(14)；所述二号安放板(11)内侧壁滑接有右齿板(15)；所述右齿板(15)背面固接有二号夹器(16)。

6.根据权利要求5所述的一种具有快速安装结构易更换的广告牌，其特征在于：所述左齿板(13)和右齿板(15)内表面均与齿轮(12)内表面相啮合；所述二号安放板(11)顶部固接有调节块(17)；所述底座(1)顶部固接有扭动块(18)。
