Abstract

本实用新型公开了一种安全性高的门窗铰链，包括窗架，所述窗架的顶部设置有安装槽，所述安装槽内设置有安装座，所述安装座内设置有滑槽，所述滑槽内一侧固定连接有固定座，且滑槽内远离固定座的一侧嵌套滑动连接有滑块，所述固定座的顶部设置有第一铰链板，所述滑块的顶部分别设置有第二铰链板与第三铰链板，所述第二铰链板的一端嵌套固定连接有耐磨垫，所述第一铰链板的一端与第三铰链板的一端共同连接有安装板。本实用新型中，通过多个铰链板的配合，可使窗户在使用时作用力能够更加均匀，结构可相互限位，承载能力强，从而可进行稳定的窗户启闭工作，通过设置的安装件结构，既能进行稳定的锁紧固定安装工作，同时也可以进行便捷的拆卸工作。

Description

一种安全性高的门窗铰链

技术领域

本实用新型涉及门窗安装技术领域，尤其涉及一种安全性高的门窗铰链。

背景技术

门窗铰链，是门窗在进行安装中所必不可少的活动结构，保证了门窗可稳定进行转动开启与闭合，而随着技术的发展，对于一些安全性高的门窗铰链则有着一定的需求；

现有的一些门窗铰链，采用单一的合页板进行安装，这样的设置方式容易存在窗户在进行启闭时，受力不均匀，同时缺乏限位，容易因作用力过大而导致铰接位置断裂的情况，同时常规的铰链结构多采用螺钉进行固定安装到窗架上，这样的设置方式，不仅在长期使用时，容易出现螺钉松动的情况，同时安装或者拆卸时，操作费时费力，使用存在不便性。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种安全性高的门窗铰链。

为了实现上述目的，本实用新型采用了如下技术方案：一种安全性高的门窗铰链，包括窗架，所述窗架的顶部设置有安装槽，所述安装槽内设置有安装座，所述安装座内设置有滑槽，所述滑槽内一侧固定连接有固定座，且滑槽内远离固定座的一侧嵌套滑动连接有滑块，所述固定座的顶部设置有第一铰链板，所述滑块的顶部分别设置有第二铰链板与第三铰链板，所述第二铰链板的一端嵌套固定连接有耐磨垫，所述第一铰链板的一端与第三铰链板的一端共同连接有安装板，所述滑槽的内壁底部设置有活动槽，所述活动槽内设置有安装件，所述安装件内设置有第一内槽，所述第一内槽内设置有第一移动块，且第一内槽内壁一侧与第一移动块外表面一侧之间连接有第一弹簧，所述第一移动块的外表面一侧固定连接有推杆，且第一移动块内设置有第二内槽，所述第二内槽内设置有第二移动块，且第二内槽内壁一侧与第二移动块外表面一侧之间连接有第二弹簧，所述第二移动块外表面一侧固定连接有限位块，所述安装槽的内壁底部设置有连接槽，所述连接槽的内壁设置有限位槽。

作为上述技术方案的进一步描述：

所述第一铰链板与固定座之间、第一铰链板与安装板之间，第二铰链板第三铰链板与滑块之间、第二铰链板与第一铰链板中间位置之间、第三铰链板与安装板之间均通过铆钉进行铰接。

作为上述技术方案的进一步描述：

所述耐磨垫的材质为聚四氟乙烯。

作为上述技术方案的进一步描述：

所述第一内槽的内壁与限位块相对应的位置设置有凹口。

作为上述技术方案的进一步描述：

所述安装件与连接槽为嵌套配合设置。

作为上述技术方案的进一步描述：

所述限位块与限位槽为嵌套配合设置。

本实用新型具有如下有益效果：

该安全性高的门窗铰链，通过安装座结构可稳定的将铰链结构定位在窗架上，将安装板固定到窗户上，通过多个铰链板的配合，可使窗户在使用时作用力能够更加均匀分散，结构可相互限位，承载能力强，从而可进行稳定的窗户启闭工作，铰链板结构连接稳定运行简便，操作简单，结构使用的稳定性强，配合耐磨结构的设置，可保证运动幅度大的位置能够具有更好的耐磨耐用的性能，从而提升结构的使用安全性，同时通过设置的安装件结构，既能进行稳定的锁紧固定安装工作，同时也可以进行便捷的拆卸工作，结构安装稳定，使用灵活便捷，操作简单，省时省力，解决了现有的一些门窗铰链，采用单一的合页板进行安装，这样的设置方式容易存在窗户在进行启闭时，受力不均匀，同时缺乏限位，容易因作用力过大而导致铰接位置断裂的情况，同时常规的铰链结构多采用螺钉进行固定安装到窗架上，这样的设置方式，不仅在长期使用时，容易出现螺钉松动的情况，同时安装或者拆卸时，操作费时费力，使用存在不便性。

附图说明

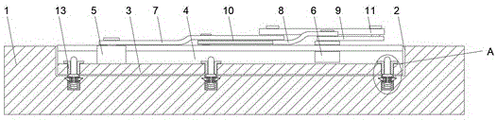

图1为本实用新型提出的一种安全性高的门窗铰链的正视图；

图2为本实用新型提出的一种安全性高的门窗铰链的俯视图；

图3为本实用新型提出的一种安全性高的门窗铰链的图1中A处的放大图。

图例说明：

1、窗架；2、安装槽；3、安装座；4、滑槽；5、固定座；6、滑块；7、第一铰链板；8、第二铰链板；9、第三铰链板；10、耐磨垫；11、安装板；12、活动槽；13、安装件；14、第一内槽；15、第一移动块；16、第一弹簧；17、推杆；18、第二内槽；19、第二移动块；20、第二弹簧；21、限位块；22、连接槽；23、限位槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性，此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

参照图1-3，本实用新型提供的一种实施例：一种安全性高的门窗铰链，包括窗架1，窗架1的顶部设置有安装槽2，安装槽2内设置有安装座3，安装座3内设置有滑槽4，滑槽4内一侧固定连接有固定座5，且滑槽4内远离固定座5的一侧嵌套滑动连接有滑块6，固定座5的顶部设置有第一铰链板7，滑块6的顶部分别设置有第二铰链板8与第三铰链板9，第二铰链板8的一端嵌套固定连接有耐磨垫10，第一铰链板7的一端与第三铰链板9的一端共同连接有安装板11，滑槽4的内壁底部设置有活动槽12，活动槽12内设置有安装件13，安装件13内设置有第一内槽14，第一内槽14内设置有第一移动块15，且第一内槽14内壁一侧与第一移动块15外表面一侧之间连接有第一弹簧16，第一移动块15的外表面一侧固定连接有推杆17，且第一移动块15内设置有第二内槽18，第二内槽18内设置有第二移动块19，且第二内槽18内壁一侧与第二移动块19外表面一侧之间连接有第二弹簧20，第二移动块19外表面一侧固定连接有限位块21，安装槽2的内壁底部设置有连接槽22，连接槽22的内壁设置有限位槽23。

第一铰链板7与固定座5之间、第一铰链板7与安装板11之间，第二铰链板8第三铰链板9与滑块6之间、第二铰链板8与第一铰链板7中间位置之间、第三铰链板9与安装板11之间均通过铆钉进行铰接，通过将安装板11固定安装到窗户上，即可完成整个结构的窗户的安装工作，从而能够保证整个铰链结构可以稳定运转，实现窗户的开关工作，使用安全稳定，操作简单；耐磨垫10的材质为聚四氟乙烯，通过结构的设置，可保证铰链连接位置运动幅度较大的点能够进行保护作用，可起到耐磨耐用的效果。保证了连接结构的稳定性，提升结构使用的安全性；第一内槽14的内壁与限位块21相对应的位置设置有凹口，通过结构的设置，可保证限位结构能够稳定运行，从而保证整个结构能够进行便捷稳定的安装工作，提升结构使用的便捷性；安装件13与连接槽22为嵌套配合设置，通过结构的设置可保证整个铰链结构能够稳定的固定到窗架1结构上；限位块21与限位槽23为嵌套配合设置，通过限位结构的设置，可保证铰链结构安装的稳定性。

工作原理：在使用安全性高的门窗铰链时，将安装座3放置到安装槽2内，将安装件13对应卡入连接槽22内，按压推杆17，推杆17带动第一移动块15压缩第一弹簧16的同时，也带动第一内槽14内壁挤压限位块21，限位块21推动第二移动块19压缩第二弹簧20的同时也收入第二内槽18内，安装件13卡入连接槽22后，松开推杆17，弹簧结构自动复位，带动限位块21卡入限位槽23内，即可将铰链结构固定到窗架1上，同理运行即可进行便捷的拆卸工作，将窗户固定到安装板11上，推动窗户，即可带动铰链板结构转动，从而带动窗户转动打开。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

Claims (6)

1.一种安全性高的门窗铰链，包括窗架（1），其特征在于：所述窗架（1）的顶部设置有安装槽（2），所述安装槽（2）内设置有安装座（3），所述安装座（3）内设置有滑槽（4），所述滑槽（4）内一侧固定连接有固定座（5），且滑槽（4）内远离固定座（5）的一侧嵌套滑动连接有滑块（6），所述固定座（5）的顶部设置有第一铰链板（7），所述滑块（6）的顶部分别设置有第二铰链板（8）与第三铰链板（9），所述第二铰链板（8）的一端嵌套固定连接有耐磨垫（10），所述第一铰链板（7）的一端与第三铰链板（9）的一端共同连接有安装板（11），所述滑槽（4）的内壁底部设置有活动槽（12），所述活动槽（12）内设置有安装件（13），所述安装件（13）内设置有第一内槽（14），所述第一内槽（14）内设置有第一移动块（15），且第一内槽（14）内壁一侧与第一移动块（15）外表面一侧之间连接有第一弹簧（16），所述第一移动块（15）的外表面一侧固定连接有推杆（17），且第一移动块（15）内设置有第二内槽（18），所述第二内槽（18）内设置有第二移动块（19），且第二内槽（18）内壁一侧与第二移动块（19）外表面一侧之间连接有第二弹簧（20），所述第二移动块（19）外表面一侧固定连接有限位块（21），所述安装槽（2）的内壁底部设置有连接槽（22），所述连接槽（22）的内壁设置有限位槽（23）。

2.根据权利要求1所述的一种安全性高的门窗铰链，其特征在于：所述第一铰链板（7）与固定座（5）之间、第一铰链板（7）与安装板（11）之间，第二铰链板（8）第三铰链板（9）与滑块（6）之间、第二铰链板（8）与第一铰链板（7）中间位置之间、第三铰链板（9）与安装板（11）之间均通过铆钉进行铰接。

3.根据权利要求1所述的一种安全性高的门窗铰链，其特征在于：所述耐磨垫（10）的材质为聚四氟乙烯。

4.根据权利要求1所述的一种安全性高的门窗铰链，其特征在于：所述第一内槽（14）的内壁与限位块（21）相对应的位置设置有凹口。

5.根据权利要求1所述的一种安全性高的门窗铰链，其特征在于：所述安装件（13）与连接槽（22）为嵌套配合设置。

6.根据权利要求1所述的一种安全性高的门窗铰链，其特征在于：所述限位块（21）与限位槽（23）为嵌套配合设置。
