Abstract

本实用新型涉及电脑桌技术领域，具体为一种便于安装显示屏的电脑桌，包括装置主体，所述装置主体包括桌体，所述桌体的底端固定安装有套筒，所述套筒的内部皆放置安装有支撑腿，所述支撑腿的底端皆延伸至套筒的外侧，所述桌体的顶端开设有放置槽，所述放置槽的内部放置安装有显示屏底座本体，所述显示屏底座本体的顶端固定安装有连接块，所述连接块的顶端固定安装有显示屏本体，所述放置槽的两侧皆设置有固定机构。本实用新型通过设置有活动槽、第三弹簧、第二固定杆、第二固定板和推杆，利用第三弹簧的惯性，将显示屏本体牢固的固定在桌体的表面，方便了工作人员对显示屏本体的安装与固定，从而增加了结构的牢固性，提升了工作人员的工作体验。

Description

一种便于安装显示屏的电脑桌

技术领域

本实用新型涉及电脑桌技术领域，具体为一种便于安装显示屏的电脑桌。

背景技术

显示屏通常也被称为监视器。显示屏是属于电脑的I/O设备，即输入输出设备。它是一种将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的显示工具。电脑桌是一种用来放电脑的桌子。是很重要的办公及生活用品。现代的电脑桌款式多样质材多样，设计也多样化。随着社会和科技的进步，电脑桌的款式设计也是日新月异。

但是现有的电脑桌大多并不具有显示屏固定功能，由于无法对显示屏进行固定，导致工作人员在使用电脑时，会因碰撞到电脑桌很有可能会使显示屏从电脑桌上掉落，不便于工作人员对显示屏的安装，从而增加了工作人员的工作负担，降低了工作人员的工作体验，因此，需要设计一种便于安装显示屏的电脑桌来解决此问题。

实用新型内容

本实用新型的目的在于提供一种便于安装显示屏的电脑桌，以解决上述背景技术中提出的大多并不具有显示屏固定功能，由于无法对显示屏进行固定，导致工作人员在使用电脑时，会因碰撞到电脑桌很有可能会使显示屏从电脑桌上掉落，不便于工作人员对显示屏的安装，从而增加了工作人员的工作负担，降低了工作人员的工作体验的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于安装显示屏的电脑桌，包括装置主体，所述装置主体包括桌体，所述桌体的底端固定安装有套筒，所述套筒的内部皆放置安装有支撑腿，所述支撑腿的底端皆延伸至套筒的外侧，所述桌体的顶端开设有放置槽，所述放置槽的内部放置安装有显示屏底座本体，所述显示屏底座本体的顶端固定安装有连接块，所述连接块的顶端固定安装有显示屏本体，所述放置槽的两侧皆设置有固定机构，所述固定机构包括活动槽，所述放置槽的两侧皆开设有活动槽，所述活动槽的内部皆固定安装有第三弹簧，所述第三弹簧的一侧皆固定安装有第二固定杆，所述第二固定杆的一侧皆延伸至放置槽的内部，所述第二固定杆的一侧皆固定安装有第二固定板，两个所述第二固定板相互靠近的一侧皆与显示屏底座本体的两侧紧密贴合，所述第二固定杆的顶端皆固定安装有推杆，所述推杆的一端皆延伸至桌体的外侧。

优选的，所述桌体的顶端固定安装有第一固定杆，所述第一固定杆的一端固定安装有固定块，所述固定块的内部开设有空腔，所述空腔的内部固定安装有第二弹簧，所述第二弹簧的一侧固定安装有连接杆，所述连接杆的延伸至固定块的外侧，所述连接杆的一侧固定安装有第一固定板，所述第一固定板的一侧与显示屏本体的背面紧密贴合。

优选的，所述套筒的一侧皆设置有调节机构，所述调节机构包括插槽，所述套筒的一侧皆开设有插槽，所述插槽的内部皆插入安装有限位杆，所述限位杆的外侧皆固定安装有第四弹簧，所述第四弹簧的一侧皆与套筒的外壁固定连接，所述支撑腿的一侧皆均匀开设有固定槽。

优选的，所述支撑腿的底端皆固定安装有套块，所述套块的内部皆固定安装有第一弹簧，所述第一弹簧的一端皆固定安装有连接柱，所述连接柱的底端皆延伸至套块的外侧，所述连接柱的底端皆固定安装有万向轮。

优选的，所述第二固定板的一侧皆固定安装有防滑垫，所述防滑垫的材质为橡胶材质。

优选的，所述限位杆的一侧皆插入安装至固定槽的内部，所述限位杆的一侧与固定槽皆为斜坡状。

与现有技术相比，本实用新型的有益效果是：

1、通过设置有活动槽、第三弹簧、第二固定杆、第二固定板和推杆，利用第三弹簧的惯性，将显示屏本体牢固的固定在桌体的表面，方便了工作人员对显示屏本体的安装与固定，从而增加了结构的牢固性，提升了工作人员的工作体验。

2、通过设置有插槽、限位杆、第四弹簧和固定槽，利用第四弹簧的惯性，将装置主体的高度进行牢固的固定，方便了不同身高的工作人员对装置主体的使用，从而增加了结构的实用性，提升了工作人员使用的舒适度。

附图说明

图1为本实用新型的结构正视剖面示意图；

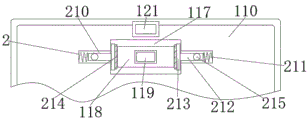

图2为本实用新型的局部结构俯视示意图；

图3为本实用新型的结构侧视剖面示意图；

图4为本实用新型的图3中A处局部结构放大示意图。

图中：1、装置主体；110、桌体；111、套筒；112、支撑腿；113、套块；114、第一弹簧；115、连接柱；116、万向轮；117、放置槽；118、显示屏底座本体；119、连接块；120、显示屏本体；121、第一固定杆；122、固定块；123、空腔；124、第二弹簧；125、连接杆；126、第一固定板；2、固定机构；210、活动槽；211、第三弹簧；212、第二固定杆；213、第二固定板；214、防滑垫；215、推杆；3、调节机构；310、插槽；311、限位杆；312、第四弹簧；313、固定槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：

一种便于安装显示屏的电脑桌，包括装置主体1，装置主体1包括桌体110，桌体110的底端固定安装有套筒111，套筒111的内部皆放置安装有支撑腿112，支撑腿112的底端皆延伸至套筒111的外侧，桌体110的顶端开设有放置槽117，放置槽117的内部放置安装有显示屏底座本体118，显示屏底座本体118的顶端固定安装有连接块119，连接块119的顶端固定安装有显示屏本体120，放置槽117的两侧皆设置有固定机构2，固定机构2包括活动槽210，放置槽117的两侧皆开设有活动槽210，活动槽210的内部皆固定安装有第三弹簧211，第三弹簧211的一侧皆固定安装有第二固定杆212，第二固定杆212的一侧皆延伸至放置槽117的内部，第二固定杆212的一侧皆固定安装有第二固定板213，两个第二固定板213相互靠近的一侧皆与显示屏底座本体118的两侧紧密贴合，第二固定杆212的顶端皆固定安装有推杆215，推杆215的一端皆延伸至桌体110的外侧，当工作人员使用装置主体1时，利用第三弹簧211的惯性，通过第二固定板213将显示屏底座本体118牢固的固定在放置槽117的内部，即可将显示屏本体120牢固的固定在桌体110的顶端，方便了工作人员对显示屏本体120的安装，从而增加了结构的牢固性，提升了工作人员的使用体验。

进一步的，桌体110的顶端固定安装有第一固定杆121，第一固定杆121的一端固定安装有固定块122，固定块122的内部开设有空腔123，空腔123的内部固定安装有第二弹簧124，第二弹簧124的一侧固定安装有连接杆125，连接杆125的延伸至固定块122的外侧，连接杆125的一侧固定安装有第一固定板126，第一固定板126的一侧与显示屏本体120的背面紧密贴合，在工作人员使用装置主体1时，难免会对装置主体1产生碰撞，使显示屏本体120向后倾斜，利用第二弹簧124将碰撞的压力进行吸收，使显示屏本体120稳定的固定在桌体110的顶端，防止了显示屏本体120从桌体110的表面掉落，从而增加了结构的稳定性。

进一步的，套筒111的一侧皆设置有调节机构3，调节机构3包括插槽310，套筒111的一侧皆开设有插槽310，插槽310的内部皆插入安装有限位杆311，限位杆311的外侧皆固定安装有第四弹簧312，第四弹簧312的一侧皆与套筒111的外壁固定连接，支撑腿112的一侧皆均匀开设有固定槽313，限位杆311的一侧皆插入安装至固定槽313的内部，限位杆311的一侧与固定槽313皆为斜坡状，当工作人员的需要对装置主体1的高度进行调节时，利用第四弹簧312的惯性，将支撑腿112牢固的固定在套筒111的内部，方便了不同身高的工作人员对装置主体1的使用，提升了工作人员在使用装置主体1时的舒适度。

进一步的，支撑腿112的底端皆固定安装有套块113，套块113的内部皆固定安装有第一弹簧114，第一弹簧114的一端皆固定安装有连接柱115，连接柱115的底端皆延伸至套块113的外侧，连接柱115的底端皆固定安装有万向轮116，当工作人员需要移动装置主体1时，利用万向轮116的特性，避免了工作人员需要搬动桌体110进行移动，同时利用第一弹簧114的惯性，使装置主体1更为稳定的在地面上进行移动，从而进一步的增加了结构的稳定性。

进一步的，第二固定板213的一侧皆固定安装有防滑垫214，防滑垫214的材质为橡胶材质，当第二固定板213对显示屏底座本体118进行固定时，利用防滑垫214的特性，对显示屏底座本体118的两侧增加摩擦力，从而增加了结构的牢固性。

工作原理：当工作人员使用装置主体1时，利用工作人员将显示屏底座本体118放置安装至放置槽117的内部，随后通过工作人员拉动推杆215，同时第三弹簧211进行挤压，使第二固定板213移动，使显示屏底座本体118完全进入放置槽117的内部，随后利用第三弹簧211的惯性，通过第二固定板213将显示屏底座本体118牢固的固定在放置槽117的内部，即可完成对显示屏本体120的安装，当装置主体1受到碰撞时使显示屏本体120向后倾斜，同时显示屏本体120使连接杆125向空腔123的内部进行移动，利用第二弹簧124的惯性，将空腔123向后的移动的压力进行吸收，即可使显示屏本体120稳定的固定在桌体110的表面。

当工作人员需要对装置主体1进行移动时，利用万向轮116的特性，即可对装置主体1进行移动，同时利用第一弹簧114的惯性，使装置主体1更为稳定的在地面上移动。

当工作人员需要对装置主体1的高度进行调节时，利用工作人员向上拉动桌体110，使第四弹簧312进行挤压，使限位杆311的一侧脱离固定槽313的内部，随后利用第四弹簧312的惯性，将限位杆311牢固的固定在固定槽313的内部，即可将装置主体1的高度升高，利用工作人员拉动限位杆311，使支撑腿112在套筒111的内部向上移动，即可对装置主体1的高度进行降低。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

Claims (6)

1.一种便于安装显示屏的电脑桌，包括装置主体（1），其特征在于：所述装置主体（1）包括桌体（110），所述桌体（110）的底端固定安装有套筒（111），所述套筒（111）的内部皆放置安装有支撑腿（112），所述支撑腿（112）的底端皆延伸至套筒（111）的外侧，所述桌体（110）的顶端开设有放置槽（117），所述放置槽（117）的内部放置安装有显示屏底座本体（118），所述显示屏底座本体（118）的顶端固定安装有连接块（119），所述连接块（119）的顶端固定安装有显示屏本体（120），所述放置槽（117）的两侧皆设置有固定机构（2），所述固定机构（2）包括活动槽（210），所述放置槽（117）的两侧皆开设有活动槽（210），所述活动槽（210）的内部皆固定安装有第三弹簧（211），所述第三弹簧（211）的一侧皆固定安装有第二固定杆（212），所述第二固定杆（212）的一侧皆延伸至放置槽（117）的内部，所述第二固定杆（212）的一侧皆固定安装有第二固定板（213），两个所述第二固定板（213）相互靠近的一侧皆与显示屏底座本体（118）的两侧紧密贴合，所述第二固定杆（212）的顶端皆固定安装有推杆（215），所述推杆（215）的一端皆延伸至桌体（110）的外侧。

2.根据权利要求1所述的一种便于安装显示屏的电脑桌，其特征在于：所述桌体（110）的顶端固定安装有第一固定杆（121），所述第一固定杆（121）的一端固定安装有固定块（122），所述固定块（122）的内部开设有空腔（123），所述空腔（123）的内部固定安装有第二弹簧（124），所述第二弹簧（124）的一侧固定安装有连接杆（125），所述连接杆（125）的延伸至固定块（122）的外侧，所述连接杆（125）的一侧固定安装有第一固定板（126），所述第一固定板（126）的一侧与显示屏本体（120）的背面紧密贴合。

3.根据权利要求1所述的一种便于安装显示屏的电脑桌，其特征在于：所述套筒（111）的一侧皆设置有调节机构（3），所述调节机构（3）包括插槽（310），所述套筒（111）的一侧皆开设有插槽（310），所述插槽（310）的内部皆插入安装有限位杆（311），所述限位杆（311）的外侧皆固定安装有第四弹簧（312），所述第四弹簧（312）的一侧皆与套筒（111）的外壁固定连接，所述支撑腿（112）的一侧皆均匀开设有固定槽（313）。

4.根据权利要求1所述的一种便于安装显示屏的电脑桌，其特征在于：所述支撑腿（112）的底端皆固定安装有套块（113），所述套块（113）的内部皆固定安装有第一弹簧（114），所述第一弹簧（114）的一端皆固定安装有连接柱（115），所述连接柱（115）的底端皆延伸至套块（113）的外侧，所述连接柱（115）的底端皆固定安装有万向轮（116）。

5.根据权利要求1所述的一种便于安装显示屏的电脑桌，其特征在于：所述第二固定板（213）的一侧皆固定安装有防滑垫（214），所述防滑垫（214）的材质为橡胶材质。

6.根据权利要求3所述的一种便于安装显示屏的电脑桌，其特征在于：所述限位杆（311）的一侧皆插入安装至固定槽（313）的内部，所述限位杆（311）的一侧与固定槽（313）皆为斜坡状。
