Abstract

本实用新型公开了一种骨科康复锻炼装置，锻炼设备技术领域，包括底座、靠椅和抬腿装置，抬腿装置用来对患者的腿部进行恢复锻炼，对患者的腿部进行活动，从而对患者腿部舒筋活血，防止肌肉坏死；压腿板用来对患者腿部力量进行恢复锻炼，并且根据压腿板的反弹力来判断自身腿部的承受情况和恢复情况；L型连接杆可以带动滚轮做圆周运动，从而对患者的腿部进行锻炼；T型滑槽使得滑块只会发生滑动，不会发生窜动，从而使得脚踏板更加平稳；弹簧与固定孔的配合通过调节弹簧的弹性势能来调节训练强度，使腿部锻炼更加的合理和安全。本实用新型结构简单可靠，可有效的对患者腿部进行恢复训练，操作简单，适于推广。

Description

一种骨科康复锻炼装置

技术领域

本实用新型涉及锻炼设备技术领域，具体涉及一种骨科康复锻炼装置。

背景技术

一些骨科患者在进行腿部手术之后需要进行康复训练，在康复初期患者不能长时间进行走路训练，而且在训练过程中因疼痛而摔倒，不利于患者的康复，医护人员也会帮助患者进行一些训练，这样会耗费医护人员的时间和体力。

目前，由于患者做完手术初期无法长时间站立，如果长时间不进行腿部训练腿部力量会退化，只有通过腿部训练来使腿部功能逐渐恢复，才不会对腿部的康复造成影响，现有的训练设备恢复效果不佳，不能很好的对患者完成抬腿训练，并且患者不了解自己的恢复情况。

发明内容

本实用新型针对上述问题，提供一种骨科康复锻炼装置，解决锻炼效果不佳的问题。

本实用新型的技术方案为：一种骨科康复锻炼装置，包括底座、靠椅和抬腿装置；

所述底座上一端设有靠椅，所述底座内底部设有抬腿装置，所述底座上另一端设有压腿板，所述压腿板底部两侧分别设有套筒，所述底座上设有与套筒相配合的滑轨，所述滑轨与套筒滑动连接，所述压腿板与底座之间的滑轨上套设有弹簧。

进一步地，所述抬腿装置包括固定座、转轴、圆筒、支撑杆、连接杆、支撑架、涡轮、蜗杆和固定套；所述底座上底部设有固定套，所述固定套上设有转动连接的蜗杆，所述蜗杆两侧均设有相啮合的涡轮，两个所述涡轮中心均设有转轴，所述转轴第一端与涡轮连接，两个所述转轴第二端均设有固定座，所述转轴上套设有转动连接的支撑架，所述支撑架与底座内底部连接，所述转轴的第二端贯穿出固定座中心连接有L型连接杆，所述转轴与固定座转动连接，所述固定座与底座内底部固定连接，所述L型连接杆另一端套设有转动连接的滚轮，所述滚轮上套设有滑动连接的滑块，所述滑块一侧设有T型凸起，所述固定座上设有与T型凸起相配合的T型滑槽，所述T型凸起与T型滑槽滑动连接，所述滑块上设有支撑杆。

进一步地，所述底座内顶部设有电机，所述电机的输出轴与蜗杆连接，所述电机设置在底座内顶部。

进一步地，所述靠椅上设有扶手，所述扶手上设有开关按钮，所述开关按钮与电机电性连接。

进一步地，所述支撑杆上设有脚踩板，所述压腿板一侧设有放置块。

更进一步地，所述所述滑轨上设有若干个固定孔，所述固定孔与弹簧可拆卸连接。

本实用新型的优点：

本实用新型的抬腿装置用来对患者的腿部进行恢复锻炼，对患者的腿部进行活动，从而对患者腿部舒筋活血，防止肌肉坏死；压腿板用来对患者腿部力量进行恢复锻炼，并且根据压腿板的反弹力来判断自身腿部的承受情况和恢复情况；弹簧用来对压腿板进行复位，并且对患者腿部施加反弹力来帮助患者训练；L型连接杆可以带动滚轮做圆周运动，从而对患者的腿部进行锻炼；T型滑槽使得滑块只会发生滑动，不会发生窜动，从而使得脚踏板更加平稳；弹簧与固定孔的配合通过调节弹簧的弹性势能来调节训练强度，使腿部锻炼更加的合理和安全。本实用新型结构简单可靠，可有效的对患者腿部进行恢复训练，操作简单，适于推广。

除了上面所描述的目的、特征和优点之外，本实用新型还有其它的目的、特征和优点。下面将参照图，对本实用新型作进一步详细的说明。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。

图1是本实用新型的整体结构正视图；

图2是本实用新型的整体结构俯视图；

图3是本实用新型的抬腿装置示意图；

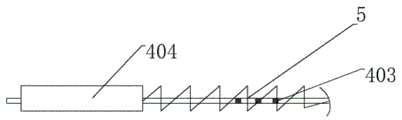

图4是本实用新型的固定孔安装示意图；

图5是本实用新型的滚轮安装示意图；

图6是本实用新型的L型连接杆俯视图。

附图标记：

1为底座、2为靠椅、3为抬腿装置、4为压腿板、5为弹簧、6为电机、301为固定座、302为转轴、303为滚轮、304为滑块、305为支撑杆、306为L型连接杆、307为支撑架、308为涡轮、309为蜗杆、310为脚踏板、311为固定套、312为T型滑槽、401为滑轨、402为放置块、403为固定孔、404为套筒。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参考图1至图6，一种骨科康复锻炼装置，包括底座1、靠椅2和抬腿装置3；

底座1上一端安装有靠椅2，便于患者休息和安全的锻炼，底座1内底部设置有抬腿装置3，帮助患者进行腿部恢复锻炼，底座1上另一端安装压腿板4，用来对患者腿部力量进行恢复锻炼，并且根据压腿板4的反弹力来判断自身腿部的承受情况和恢复情况，压腿板4底部两侧分别设有套筒404，底座1上设有与套筒404相配合的滑轨401，套筒404套设在滑轨401上，滑轨401与套筒404滑动连接，使套筒404可以在滑轨401上滑动，压腿板4与底座1之间的滑轨401上套设有弹簧5，弹簧5对患者腿部施加一个反弹力，患者反复用腿将弹簧5压缩来实现对腿部力量的恢复，能更好的帮助患者进行康复训练。

抬腿装置3包括固定座301、转轴302、滚轮303、滑块304、支撑杆305、L型连接杆306、支撑架307、涡轮308、蜗杆309和固定套311；底座1上底部设有固定套311，固定套311上安装有转动连接的蜗杆309，固定套311用来对蜗杆309进行支撑安装，蜗杆309两侧均设有相啮合的涡轮308，转动蜗杆309可以带动涡轮308转动，两个涡轮308中心均连接有转轴302，涡轮308转动带动转轴302转动，转轴302第一端与涡轮308连接，两个转轴302第二端均连接有固定座301，转轴302上套设有转动连接的支撑架307，支撑架307用来对转轴302进行支撑，支撑架307与底座1内底部连接，转轴302的第二端贯穿出固定座301中心连接有L型连接杆306，转轴302转动带动L型连接杆306做圆周运动，转轴302与固定座301转动连接，固定座301与底座1内底部固定连接，L型连接杆306另一端套设有转动连接的滚轮303，L型连接杆306做圆周运动带动滚轮303也做圆周运动，同时滚轮303自身也会自转，滚轮303上套设有滑动连接的滑块304，滚轮303的自转使得滚轮303对滑块304不会造成干涉，从而抬腿装置3能更流畅的对患者的腿部进行恢复训练，滑块304一侧设有T型凸起，固定座301上开设有与T型凸起相配合的T型滑槽312，T型凸起与T型滑槽312滑动连接，T型凸起与T型滑槽312的配合使滑块304不会掉落，并且限制了滑块304的运动轨迹，使滑块304只会发生滑动，不会发生窜动，滑块304上连接有支撑杆305，滑块304在T型滑槽312内滑动带动支撑杆305滑动。

底座1内顶部安装有电机6，电机6的输出轴与蜗杆309连接，电机6设置在底座1内顶部，电机6的输出轴转动带动蜗杆309转动。

靠椅2上设置有扶手，扶手上设置有开关按钮，开关按钮与电机6电性连接，让患者能自己控制训练程度，且患者锻炼更加方便和便捷。

支撑杆305上设有脚踩板310，脚踩板310上设置有弹性绷带，用来对患者脚部进行稳定，让患者更平稳的对腿部进行恢复训练，压腿板4一侧设有放置块402，用来对患者腿部进行支撑，让患者更更省力的来进行训练。

滑轨401上设有若干个固定孔403，固定孔403与弹簧5可拆卸连接，通过固定孔403来调节弹簧5的弹性势能来调节压腿板4的反弹力，能更好的帮助患者进行康复训练，患者反复用腿将弹簧5压缩来实现对腿部力量的恢复，并且患者可以根据压腿板4的反弹力来判断自身腿部的恢复情况来随时调整训练强度。

本实用新型的使用方法：患者进行腿部手术之后初期需要进行康复训练时，患者坐在靠椅2上，双脚放在两个脚踏板310上，打开扶手上的开关按钮，电机6的输出轴转动，电机6的输出轴转动带动蜗杆309转动，蜗杆309转动带动涡轮308转动，涡轮308转动带动转轴302转动，转轴302转动带动L型连接杆306做圆周运动，L型连接杆306做圆周运动带动滚轮303也做圆周运动，同时滚轮303自身也会自转，滚轮303做圆周运动带动滑块304做上下滑动的往复运动，滚轮303的自转使得滚轮303对滑块304不会造成干涉，从而抬腿装置3能更流畅的对患者的腿部进行恢复训练，滑块304的上下滑动带动支撑杆305做上下滑动的往复运动，支撑杆305通过脚踏板310来将患者的腿部带动上下运动，对患者的腿部进行活动，从而对患者腿部舒筋活血，防止肌肉坏死，将患者腿部进行放松后，关闭开关按钮，患者将双脚放于放置块402上，双脚推动压腿板4，然后放松，弹簧5将压腿板4复位，患者通过反复的来推动压腿板4来完成对腿部力量的恢复，患者可以通过将弹簧5设置在不同固定孔403内，再用双脚推动压腿板4，根据腿部反馈的情况可以判断出自身的恢复情况。

本实用新型的抬腿装置3用来对患者的腿部进行恢复锻炼，对患者的腿部进行活动，从而对患者腿部舒筋活血，防止肌肉坏死；压腿板4用来对患者腿部力量进行恢复锻炼，并且根据压腿板4的反弹力来判断自身腿部的承受情况和恢复情况；弹簧5用来对压腿板4进行复位，并且对患者腿部施加反弹力来帮助患者训练；L型连接杆306可以带动滚轮303做圆周运动，从而对患者的腿部进行锻炼；T型滑槽312使得滑块304只会发生滑动，不会发生窜动，从而使得脚踏板310更加平稳；弹簧5与固定孔403的配合通过调节弹簧5的弹性势能来调节训练强度，使腿部锻炼更加的合理和安全。本实用新型结构简单可靠，可有效的对患者腿部进行恢复训练，操作简单，适于推广。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

Claims (6)

1.一种骨科康复锻炼装置，其特征在于，包括底座（1）、靠椅(2)和抬腿装置（3）；

所述底座（1）上一端设有靠椅（2），所述底座（1）内底部设有抬腿装置（3），所述底座（1）上另一端设有压腿板（4），所述压腿板（4）底部两侧分别设有套筒（404），所述底座（1）上设有与套筒（404）相配合的滑轨（401），所述滑轨（401）与套筒（404）滑动连接，所述压腿板（4）与底座（1）之间的滑轨（401）上套设有弹簧（5）。

2.根据权利要求1所述的一种骨科康复锻炼装置，其特征在于，所述抬腿装置（3）包括固定座（301）、转轴（302）、滚轮（303）、滑块（304）、支撑杆（305）、L型连接杆（306）、支撑架（307）、涡轮（308）、蜗杆（309）和固定套（311）；所述底座（1）上底部设有固定套（311），所述固定套（311）上设有转动连接的蜗杆（309），所述蜗杆（309）两侧均设有相啮合的涡轮（308），两个所述涡轮（308）中心均设有转轴（302），所述转轴（302）第一端与涡轮（308）连接，两个所述转轴（302）第二端均设有固定座（301），所述转轴（302）上套设有转动连接的支撑架（307），所述支撑架（307）与底座（1）内底部连接，所述转轴（302）的第二端贯穿出固定座（301）中心连接有L型连接杆（306），所述转轴（302）与固定座（301）转动连接，所述固定座（301）与底座（1）内底部固定连接，所述L型连接杆（306）另一端套设有转动连接的滚轮（303），所述滚轮（303）上套设有滑动连接的滑块（304），所述滑块（304）一侧设有T型凸起，所述固定座（301）上设有与T型凸起相配合的T型滑槽（312），所述T型凸起与T型滑槽（312）滑动连接，所述滑块（304）上设有支撑杆（305）。

3.根据权利要求2所述的一种骨科康复锻炼装置，其特征在于，所述底座（1）内顶部设有电机（6），所述电机（6）的输出轴与蜗杆（309）连接，所述电机（6）设置在底座（1）内顶部。

4.根据权利要求3所述的一种骨科康复锻炼装置，其特征在于，所述靠椅（2）上设有扶手，所述扶手上设有开关按钮，所述开关按钮与电机（6）电性连接。

5.根据权利要求2所述的一种骨科康复锻炼装置，其特征在于，所述支撑杆（305）上设有脚踩板（310），所述压腿板（4）一侧设有放置块（402）。

6.根据权利要求1所述的一种骨科康复锻炼装置，其特征在于，所述所述滑轨（401）上设有若干个固定孔（403），所述固定孔（403）与弹簧（5）可拆卸连接。
