Abstract

本实用新型涉及污水处理领域，尤其是一种用于污水沉淀过滤的一体式过滤池，包括过滤池主体，过滤池主体包括自下而上依次连通的沉淀区、过滤区和清水区，过滤区包括过滤组件层，沉淀区设有排泥系统和进水配水系统，清水区侧方设置有出水区，出水区包括集水渠和出水管，出水管连通集水渠和清水区。本过滤池的沉淀区和过滤区一体化设计，大大节省了设施占地面积；过滤区采用模块式的生物过滤组件，该生物过滤组件撬装式安装在方格式镂空层中，可以实现快速安装和拆卸，大大缩短安装和维修维护时间；过滤池主体顶部设置有冲洗装置，通过平移机构带动冲洗装置可对每个生物过滤组件进行逐一反冲洗以恢复过滤通量，提高了过滤效率，避免了跑泥现象。

Description

一种用于污水沉淀过滤的一体式过滤池

技术领域

本实用新型涉及污水处理领域，尤其是一种用于污水沉淀过滤的一体式过滤池。

背景技术

沉淀和过滤作为水处理中物化处理的工艺设施，其作用是去除污水中的细小悬浮物质，特别是去除生化处理及混凝沉淀不能去除的一些细小悬浮颗粒及胶体物质，实现对污水进行深度处理、提升污水出水品质及污水回用率等。

传统的工艺设计中，通常是在生物处理池后端设计为“沉淀池+过滤池”的工艺设施模式，生物处理池出来的泥水混合液经过沉淀池沉淀后，使大部分泥在沉淀池中进行沉淀实现泥水分离，沉淀后的上清液再进入过滤池进行过滤，通过滤池内的过滤层进一步截留水中的悬浮物。但这种“沉淀池+过滤池”的工艺设施模式存在占地面积大、沉淀池出水容易跑泥并进入后端的滤池导致滤池堵塞等问题。

因此，开发一种既能节省空间，又能高效过滤的过滤池，具有重要意义。

实用新型内容

为了解决上述现有技术存在的缺点，提供了一种用于污水沉淀过滤的一体式过滤池。

一种用于污水沉淀过滤的一体式过滤池，包括过滤池主体，所述过滤池主体包括自下而上依次连通的沉淀区、过滤区和清水区，所述过滤区包括过滤组件层，所述沉淀区设有排泥系统和进水配水系统，所述清水区侧方设置有出水区，所述出水区包括集水渠和出水管，所述出水管连通集水渠和清水区。

优选的，所述排泥系统包括设置在沉淀区底部的泥斗和与泥斗连通的排泥管。

优选的，所述泥斗的形状呈漏斗状，所述泥斗的坡度为25°-60°。

优选的，所述进水配水系统包括进水主管以及与进水主管垂直连通的进水支管。

优选的，所述过滤组件层包括生物过滤组件和方格式镂空层，所述生物过滤组件撬装式安装于方格式镂空层内。

优选的，所述生物过滤组件的内部设有网状滤材和悬浮填料。

优选的，所述过滤池主体的顶部设有平移机构，所述平移机构上设置有冲洗装置。

优选的，所述平移机构包括行车轨道、可在行车轨道滑动的前后移动车架和可在前后移动车架滑动的左右移动车架，所述前后移动车架与左右移动车架相互垂直设置，所述冲洗装置安装在左右移动车架上。

有益效果

上述一种用于污水沉淀过滤的一体式过滤池，具有以下效果：

1、本过滤池设置有自下而上依次连通的沉淀区、过滤区和清水区，沉淀区和过滤区一体化设计，大大节省了设施占地面积；

2、过滤区采用模块式的生物过滤组件，该生物过滤组件撬装式安装在方格式镂空层中，可以实现快速安装和拆卸，有利于后期维护更换，大大缩短安装和维修维护时间；

3、模块化式生物过滤组件填充有网状滤材和悬浮填料，将生物净化功能和物理过滤功能集成到一个组件中，提升了污水净化处理效率；

4、过滤池主体顶部设置有冲洗装置，通过平移机构带动冲洗装置可对每个生物过滤组件进行逐一反冲洗以恢复过滤通量，省去传统复杂的反冲洗布水布气管道；

5、方格式镂空层隔绝每个生物过滤组件，冲洗装置对生物过滤组件逐一冲洗过程中不影响其他过滤组件的正常过滤产水，提高了过滤效率。

附图说明

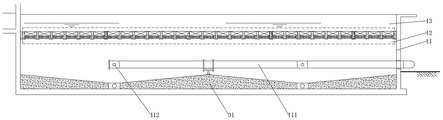

图1是本实用新型实施例的结构示意图；

图2是本实用新型实施例的侧面结构示意图；

图3是本实用新型实施例中生物过滤组件的结构示意图；

图中标示如下：

1-过滤池主体，11-沉淀区，111-进水主管，112-进水支管，12-过滤区，13-清水区，2-过滤组件层，21-方格式镂空层，22-生物过滤组件，221-网状滤材，222-悬浮填料，223-格栅网，224-不锈钢外壳，3-排泥系统，31-泥斗，32-排泥管，4-出水区，5-平移机构，51-行车轨道，52-前后移动车架，53-左右移动车架，6-冲洗装置。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容的理解更加透彻全面。

本实用新型实施例的附图中相同或相似的标号对应相同或相似的部件；在本实用新型的描述中，需要理解的是，若出现术语“上”、“下”、“左”、“右”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此附图中描述位置关系的用语仅用于示例性说明，不能理解为对本专利的限制，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语的具体含义。

在本实用新型的描述中，除非另有明确的规定和限定，若出现术语“连接”等指示部件之间的连接关系，该术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个部件内部的连通或两个部件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1至图3所示的一种用于污水沉淀过滤的一体式过滤池，包括过滤池主体1，所述过滤池主体1包括自下而上依次连通的沉淀区11、过滤区12和清水区13，所述过滤区12包括过滤组件层2，所述沉淀区11设有排泥系统3和进水配水系统，所述清水区13侧方设置有出水区4，所述出水区4包括集水渠41和出水管42，所述出水管42连通集水渠41和清水区13。

本过滤池的沉淀区11和过滤区12一体化设计，进水配水系统通入泥水混合液至沉淀区11，污泥在重力作用下沉积到排泥系统3排出，污水向上流经过滤组件层2处理后进入清水区13并通过出水管42溢流至集水渠41。

所述排泥系统3包括设置在沉淀区11底部的至少两个泥斗31和与泥斗31连通的排泥管32。泥斗31具有排泥和储泥的作用，当泥斗31装填至一定量后，开启排泥管32，通过外置的抽泥泵将污泥抽离至过滤池外。

所述泥斗31的形状呈漏斗状，所述泥斗31的坡度为25°-60°。漏斗状的泥斗31可减少污泥沉淀的死角，使污泥集中地沉淀到泥斗31底部。泥斗31的坡度即是泥斗31的锥面角度，泥斗31的坡度越大，污泥的滞留时间越短，有利于将污泥排出。在本实施例中，泥斗31的坡度采用30°。

所述进水配水系统包括进水主管111以及与进水主管111垂直连通的进水支管112。进水支管112根据过滤池主体1的长度间隔一定距离均匀布置，进水支管112的长度应根据过滤池主体1的宽度设计，进水支管111的出口端应位于过滤池主体1的宽度中间位置，如此设计的进水配水系统可以使污泥均匀沉淀在泥斗31的表面，防止污泥过度堆积在某个区域影响污泥排放。

所述过滤组件层2包括生物过滤组件22和方格式镂空层21，所述生物过滤组件22撬装式安装于方格式镂空层21内。方格式镂空层21设有与生物过滤组件22外形尺寸匹配的空腔，若干个生物过滤组件22模块式地置于每个方格式镂空层21内腔体，生物过滤组件22通过翘装的方式与方格式镂空层21连接，从而实现快速安装和拆卸的功能。

所述生物过滤组件22的内部设有网状滤材221和悬浮填料222。网状滤材221是常用的过滤材料，具有高孔隙率的特点，可以有效截留悬浮物。悬浮填料222可以是多孔球形悬浮填料，多孔球形悬浮填料由聚丙烯材质注塑而成，分内外双层球体，外部为中空的鱼网状球体，内部为旋转球体。悬浮填料222具有比表面积大、孔隙率高等特点，可以耦联足够的生物分子。随着污水不断进入过滤池主体1，微生物不断生长繁殖，悬浮填料222为微生物提供了优良载体，有利于微生物分解污染物质。生物过滤组件22整体是长方体结构，其侧面由不锈钢外壳224焊接而成，顶面和底面采用格栅网223，底部填充有悬浮填料221，顶部填充有网状滤材222封装而成。将网状滤材221和悬浮填料222封装在一个生物过滤组件22内，使其同时具有生物处理和过滤处理功能。

所述过滤池主体1的顶部设有平移机构5，所述平移机构5上设置有冲洗装置6。平移机构5可以是任意一种使冲洗装置6平行于过滤池液体表面水平移动的机构，例如齿轮齿条机构、同步带机构、滚珠丝杠机构等。在本实施例中，平移机构5采用齿轮齿条机构，齿轮齿条机构具有传动精度高，传动速度快的特点。

所述平移机构5包括行车轨道51、可在行车轨道51滑动的前后移动车架52和可在前后移动车架52滑动的左右移动车架53，所述前后移动车架52与左右移动车架53相互垂直设置，所述冲洗装置6安装在左右移动车架53上。

在本实施例中，两条相互平行的行车轨道51设置在过滤池主体1顶部的两侧，行车轨道51表面设有齿条，设置在前后移动车架52两端的行走齿轮分别置于两条行车轨道51的齿条与之啮合，前后移动车架52的表面同样设有齿条，左右移动车架53分别设有与前后移动车架52的齿条啮合的齿轮，冲洗装置6架设在前后移动车架52的中央，前后移动车架52和左右移动车架53均设有驱动各自行走齿轮的电机。通过控制电机的正转反转驱动前后移动车架52和左右移动车架53沿各自的运动方向移动，使冲洗装置6准确移动到池中的每个生物过滤组件22对应的位置，并进行反冲洗工作，避免了跑泥现象。

具体工作原理：

当前端生化池的泥水混合液经进水主管111和进水支管112进入过滤池主体1的沉淀区11，大部分污泥会沉淀到泥斗31中并进行压缩，压缩的浓度比较高的泥可以间隙或者连续地通过排泥管32排出池体。另外夹带泥的污水会继续向上流动，并进入模块化式生物过滤组件22。污水流入模块化式生物过滤组件22后，生物过滤组件22下层的悬浮填料222上生长的微生物对污水中的污染物进行生物净化，经生物净化后，污水进入生物过滤组件22上层的网状滤材221，网状滤材221对污水中的泥及其他悬浮物进行截留过滤，使污水中大部分的悬浮物均截留在网状滤材221中，过滤后的清水到达池面清水区13，并通过出水管42溢流到集水渠41排入后端的工艺处理设施。

随着过滤池不断进水、过滤、出水，模块化式生物过滤组件22中截留的污水中的悬浮物会越来越多，所以需要对其进行反冲洗，通过冲洗装置6将模块化式生物过滤组件22中截留的污水中的悬浮物冲洗掉到泥斗31中并排走。反冲洗时，在自动化控制程序的控制下，前后移动车架52和左右移动车架53带着冲洗装置6移动到每个反冲洗将模块化式生物过滤组件22，逐一完成全池的所有生物过滤组件22的冲洗。在每个模块化式生物过滤组件22冲洗时，由于所有模块化式生物过滤组件22之间有方格式镂空层21隔绝，因此不影响其他的模块化式生物过滤组件22的正常过滤，过滤池仍可以正常出水。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。

Claims (8)

1.一种用于污水沉淀过滤的一体式过滤池，其特征在于，包括过滤池主体(1)，所述过滤池主体(1)包括自下而上依次连通的沉淀区(11)、过滤区(12)和清水区(13)，所述过滤区(12)包括过滤组件层(2)，所述沉淀区(11)设有排泥系统(3)和进水配水系统，所述清水区(13)侧方设置有出水区(4)，所述出水区(4)包括集水渠(41)和出水管(42)，所述出水管(42)连通集水渠(41)和清水区(13)。

2.根据权利要求1所述的一种用于污水沉淀过滤的一体式过滤池，其特征在于，所述排泥系统(3)包括设置在沉淀区(11)底部的至少两个泥斗(31)和与泥斗(31)连通的排泥管(32)。

3.根据权利要求2所述的一种用于污水沉淀过滤的一体式过滤池，其特征在于，所述泥斗(31)的形状呈漏斗状，所述泥斗(31)的坡度为25°-60°。

4.根据权利要求1所述的一种用于污水沉淀过滤的一体式过滤池，其特征在于，所述进水配水系统包括进水主管(111)以及与进水主管(111)垂直连通的进水支管(112)。

5.根据权利要求1所述的一种用于污水沉淀过滤的一体式过滤池，其特征在于，所述过滤组件层(2)包括生物过滤组件(22)和方格式镂空层(21)，所述生物过滤组件(22)撬装式安装于方格式镂空层(21)内。

6.根据权利要求5所述的一种用于污水沉淀过滤的一体式过滤池，其特征在于，所述生物过滤组件(22)的内部设有网状滤材(221)和悬浮填料(222)。

7.根据权利要求1所述的一种用于污水沉淀过滤的一体式过滤池，其特征在于，所述过滤池主体(1)的顶部设有平移机构(5)，所述平移机构(5)上设置有冲洗装置(6)。

8.根据权利要求7所述的一种用于污水沉淀过滤的一体式过滤池，其特征在于，所述平移机构(5)包括行车轨道(51)、可在行车轨道(51)滑动的前后移动车架(52)和可在前后移动车架(52)滑动的左右移动车架(53)，所述前后移动车架(52)与左右移动车架(53)相互垂直设置，所述冲洗装置(6)安装在左右移动车架(53)上。
